Закупорювальна головка

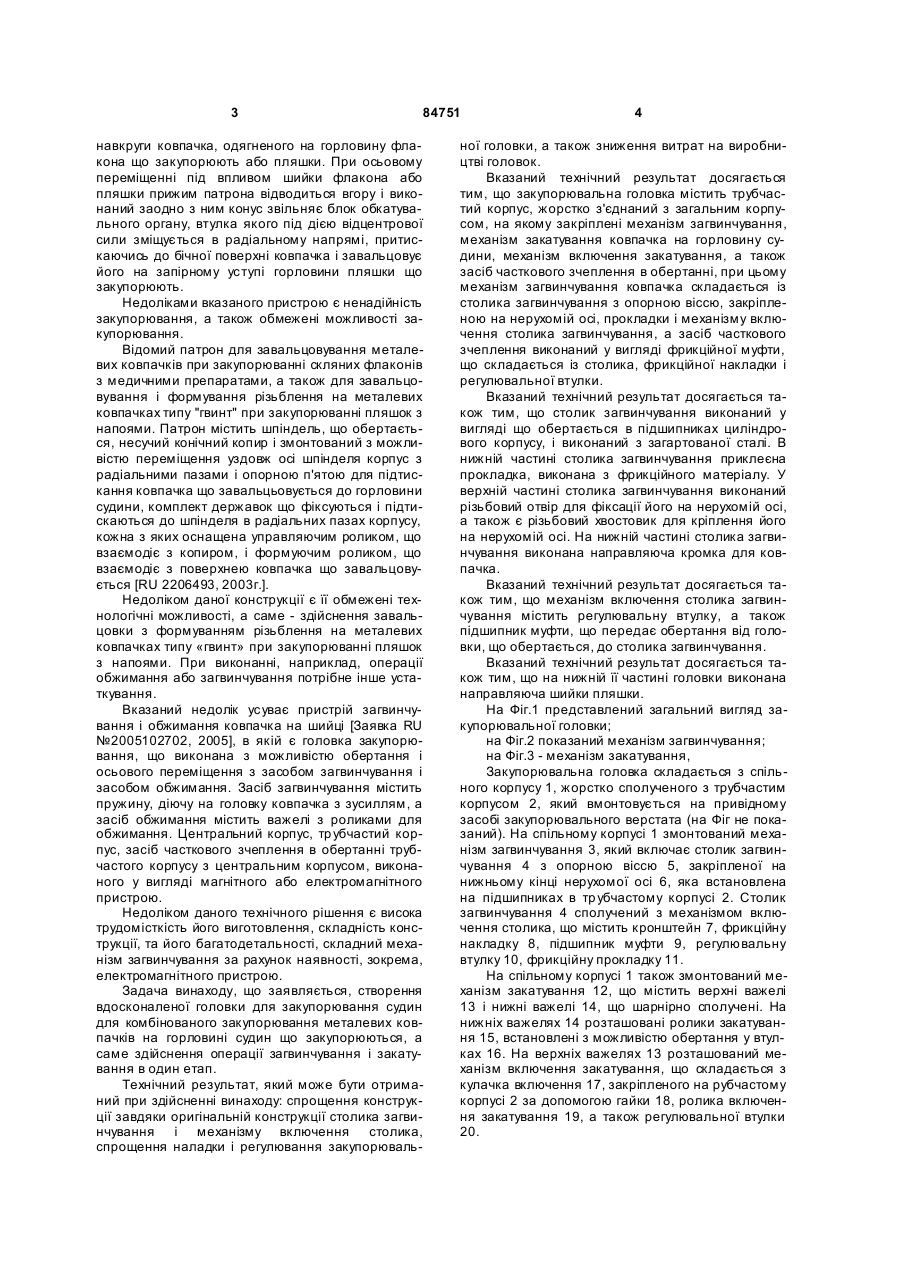

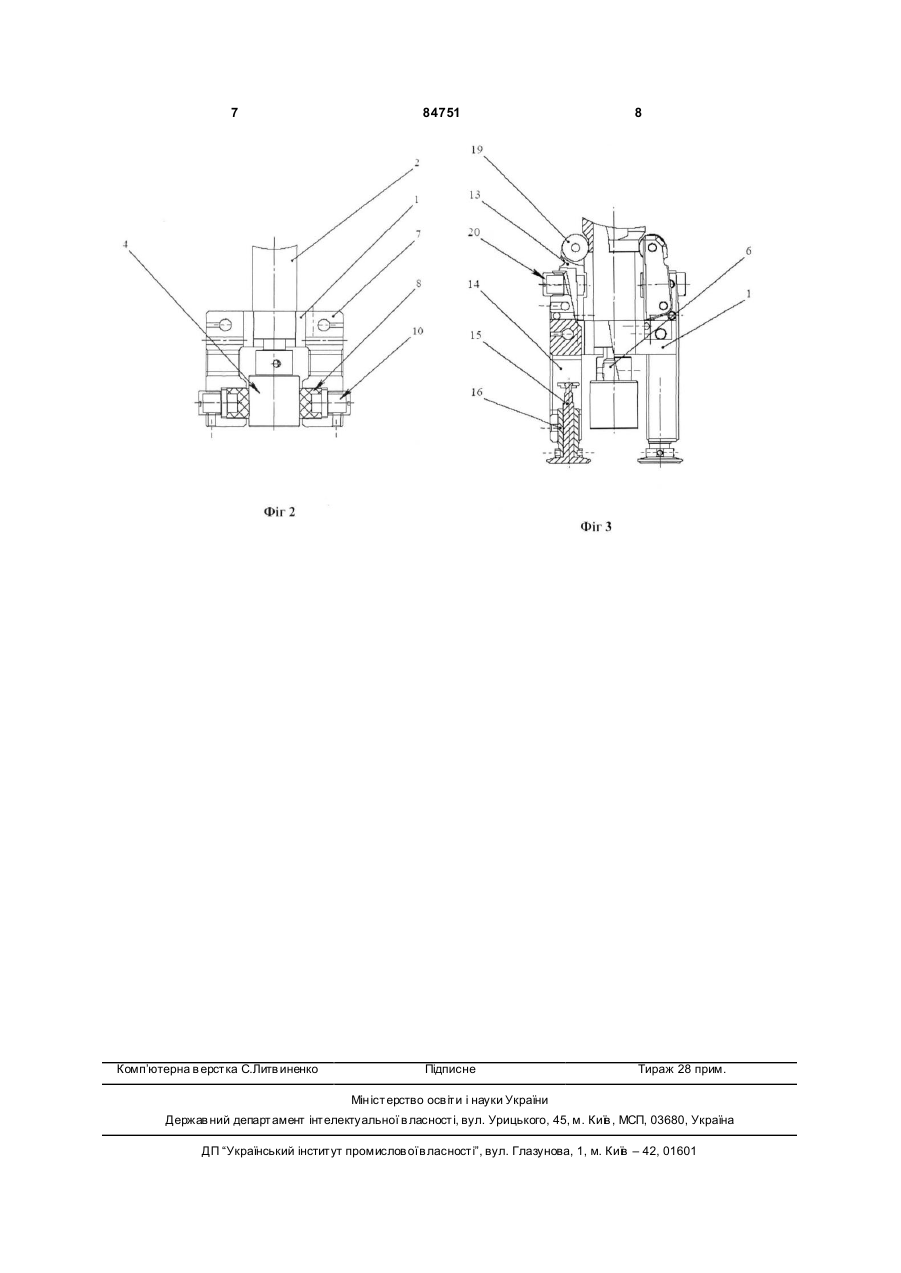

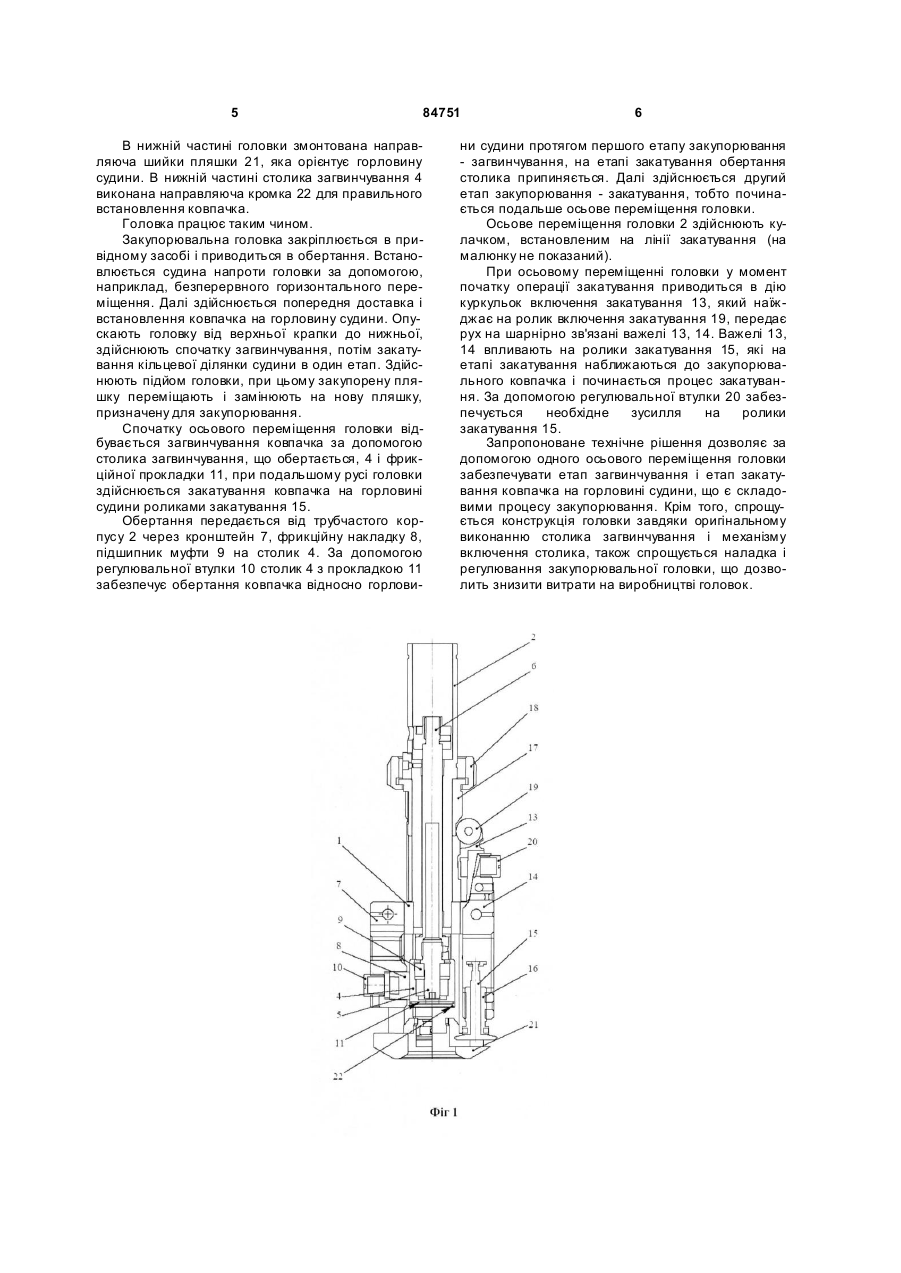

1. Закупорювальна головка, що містить трубчастий корпус, жорстко з'єднаний з спільним корпусом, на якому закріплені механізм загвинчування, механізм закатування ковпачка на горловину посудини, механізм включення закатування, а також засіб часткового зчеплення в обертанні, яка відрізняє ться тим, що механізм загвинчування ковпачка складається із столика загвинчування з опорною віссю, що закріплена на нерухомій осі, прокладки і механізму включення столика загвинчування, а засіб часткового зчеплення в обертанні виконаний у вигляді фрикційної муфти, що складається із столика, фрикційної накладки і регулювальної втулки. 2. Закупорювальна головка за п.1, яка відрізняється тим, що столик загвинчування виконаний у вигляді циліндрового корпусу, що обертається в підшипниках. C2 2 (11) 1 3 84751 навкруги ковпачка, одягненого на горловину флакона що закупорюють або пляшки. При осьовому переміщенні під впливом шийки флакона або пляшки прижим патрона відводиться вгору і виконаний заодно з ним конус звільняє блок обкатувального органу, втулка якого під дією відцентрової сили зміщується в радіальному напрямі, притискаючись до бічної поверхні ковпачка і завальцовує його на запірному уступі горловини пляшки що закупорюють. Недоліками вказаного пристрою є ненадійність закупорювання, а також обмежені можливості закупорювання. Відомий патрон для завальцовування металевих ковпачків при закупорюванні скляних флаконів з медичними препаратами, а також для завальцовування і формування різьблення на металевих ковпачках типу "гвинт" при закупорюванні пляшок з напоями. Патрон містить шпіндель, що обертається, несучий конічний копир і змонтований з можливістю переміщення уздовж осі шпінделя корпус з радіальними пазами і опорною п'ятою для підтискання ковпачка що завальцьовується до горловини судини, комплект державок що фіксуються і підтискаються до шпінделя в радіальних пазах корпусу, кожна з яких оснащена управляючим роликом, що взаємодіє з копиром, і формуючим роликом, що взаємодіє з поверхнею ковпачка що завальцовується [RU 2206493, 2003г.]. Недоліком даної конструкції є її обмежені технологічні можливості, а саме - здійснення завальцовки з формуванням різьблення на металевих ковпачках типу «гвинт» при закупорюванні пляшок з напоями. При виконанні, наприклад, операції обжимання або загвинчування потрібне інше устаткування. Вказаний недолік усуває пристрій загвинчування і обжимання ковпачка на шийці [Заявка RU №2005102702, 2005], в якій є головка закупорювання, що виконана з можливістю обертання і осьового переміщення з засобом загвинчування і засобом обжимання. Засіб загвинчування містить пружину, діючу на головку ковпачка з зусиллям, а засіб обжимання містить важелі з роликами для обжимання. Центральний корпус, тр убчастий корпус, засіб часткового зчеплення в обертанні трубчастого корпусу з центральним корпусом, виконаного у вигляді магнітного або електромагнітного пристрою. Недоліком даного технічного рішення є висока трудомісткість його виготовлення, складність конструкції, та його багатодетальності, складний механізм загвинчування за рахунок наявності, зокрема, електромагнітного пристрою. Задача винаходу, що заявляється, створення вдосконаленої головки для закупорювання судин для комбінованого закупорювання металевих ковпачків на горловині судин що закупорюються, а саме здійснення операції загвинчування і закатування в один етап. Технічний результат, який може бути отриманий при здійсненні винаходу: спрощення конструкції завдяки оригінальній конструкції столика загвинчування і механізму включення столика, спрощення наладки і регулювання закупорюваль 4 ної головки, а також зниження витрат на виробництві головок. Вказаний технічний результат досягається тим, що закупорювальна головка містить трубчастий корпус, жорстко з'єднаний з загальним корпусом, на якому закріплені механізм загвинчування, механізм закатування ковпачка на горловину судини, механізм включення закатування, а також засіб часткового зчеплення в обертанні, при цьому механізм загвинчування ковпачка складається із столика загвинчування з опорною віссю, закріпленою на нерухомій осі, прокладки і механізму включення столика загвинчування, а засіб часткового зчеплення виконаний у вигляді фрикційної муфти, що складається із столика, фрикційної накладки і регулювальної втулки. Вказаний технічний результат досягається також тим, що столик загвинчування виконаний у вигляді що обертається в підшипниках циліндрового корпусу, і виконаний з загартованої сталі. В нижній частині столика загвинчування приклеєна прокладка, виконана з фрикційного матеріалу. У верхній частині столика загвинчування виконаний різьбовий отвір для фіксації його на нерухомій осі, а також є різьбовий хвостовик для кріплення його на нерухомій осі. На нижній частині столика загвинчування виконана направляюча кромка для ковпачка. Вказаний технічний результат досягається також тим, що механізм включення столика загвинчування містить регулювальну втулку, а також підшипник муфти, що передає обертання від головки, що обертається, до столика загвинчування. Вказаний технічний результат досягається також тим, що на нижній її частині головки виконана направляюча шийки пляшки. На Фіг.1 представлений загальний вигляд закупорювальної головки; на Фіг.2 показаний механізм загвинчування; на Фіг.3 - механізм закатування, Закупорювальна головка складається з спільного корпусу 1, жорстко сполученого з трубчастим корпусом 2, який вмонтовується на привідному засобі закупорювального верстата (на Фіг не показаний). На спільному корпусі 1 змонтований механізм загвинчування 3, який включає столик загвинчування 4 з опорною віссю 5, закріпленої на нижньому кінці нерухомої осі 6, яка встановлена на підшипниках в тр убчастому корпусі 2. Столик загвинчування 4 сполучений з механізмом включення столика, що містить кронштейн 7, фрикційну накладку 8, підшипник муфти 9, регулювальну втулку 10, фрикційну прокладку 11. На спільному корпусі 1 також змонтований механізм закатування 12, що містить верхні важелі 13 і нижні важелі 14, що шарнірно сполучені. На нижніх важелях 14 розташовані ролики закатування 15, встановлені з можливістю обертання у втулках 16. На верхніх важелях 13 розташований механізм включення закатування, що складається з кулачка включення 17, закріпленого на рубчастому корпусі 2 за допомогою гайки 18, ролика включення закатування 19, а також регулювальної втулки 20. 5 84751 В нижній частині головки змонтована направляюча шийки пляшки 21, яка орієнтує горловину судини. В нижній частині столика загвинчування 4 виконана направляюча кромка 22 для правильного встановлення ковпачка. Головка працює таким чином. Закупорювальна головка закріплюється в привідному засобі і приводиться в обертання. Встановлюється судина напроти головки за допомогою, наприклад, безперервного горизонтального переміщення. Далі здійснюється попередня доставка і встановлення ковпачка на горловину судини. Опускають головку від верхньої крапки до нижньої, здійснюють спочатку загвинчування, потім закатування кільцевої ділянки судини в один етап. Здійснюють підйом головки, при цьому закупорену пляшку переміщають і замінюють на нову пляшку, призначену для закупорювання. Спочатку осьового переміщення головки відбувається загвинчування ковпачка за допомогою столика загвинчування, що обертається, 4 і фрикційної прокладки 11, при подальшому русі головки здійснюється закатування ковпачка на горловині судини роликами закатування 15. Обертання передається від трубчастого корпусу 2 через кронштейн 7, фрикційну накладку 8, підшипник муфти 9 на столик 4. За допомогою регулювальної втулки 10 столик 4 з прокладкою 11 забезпечує обертання ковпачка відносно горлови 6 ни судини протягом першого етапу закупорювання - загвинчування, на етапі закатування обертання столика припиняється. Далі здійснюється другий етап закупорювання - закатування, тобто починається подальше осьове переміщення головки. Осьове переміщення головки 2 здійснюють кулачком, встановленим на лінії закатування (на малюнку не показаний). При осьовому переміщенні головки у момент початку операції закатування приводиться в дію куркульок включення закатування 13, який наїжджає на ролик включення закатування 19, передає рух на шарнірно зв'язані важелі 13, 14. Важелі 13, 14 впливають на ролики закатування 15, які на етапі закатування наближаються до закупорювального ковпачка і починається процес закатування. За допомогою регулювальної втулки 20 забезпечується необхідне зусилля на ролики закатування 15. Запропоноване технічне рішення дозволяє за допомогою одного осьового переміщення головки забезпечувати етап загвинчування і етап закатування ковпачка на горловині судини, що є складовими процесу закупорювання. Крім того, спрощується конструкція головки завдяки оригінальному виконанню столика загвинчування і механізму включення столика, також спрощується наладка і регулювання закупорювальної головки, що дозволить знизити витрати на виробництві головок. 7 Комп’ютерна в ерстка C.Литв иненко 84751 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
