Коробка

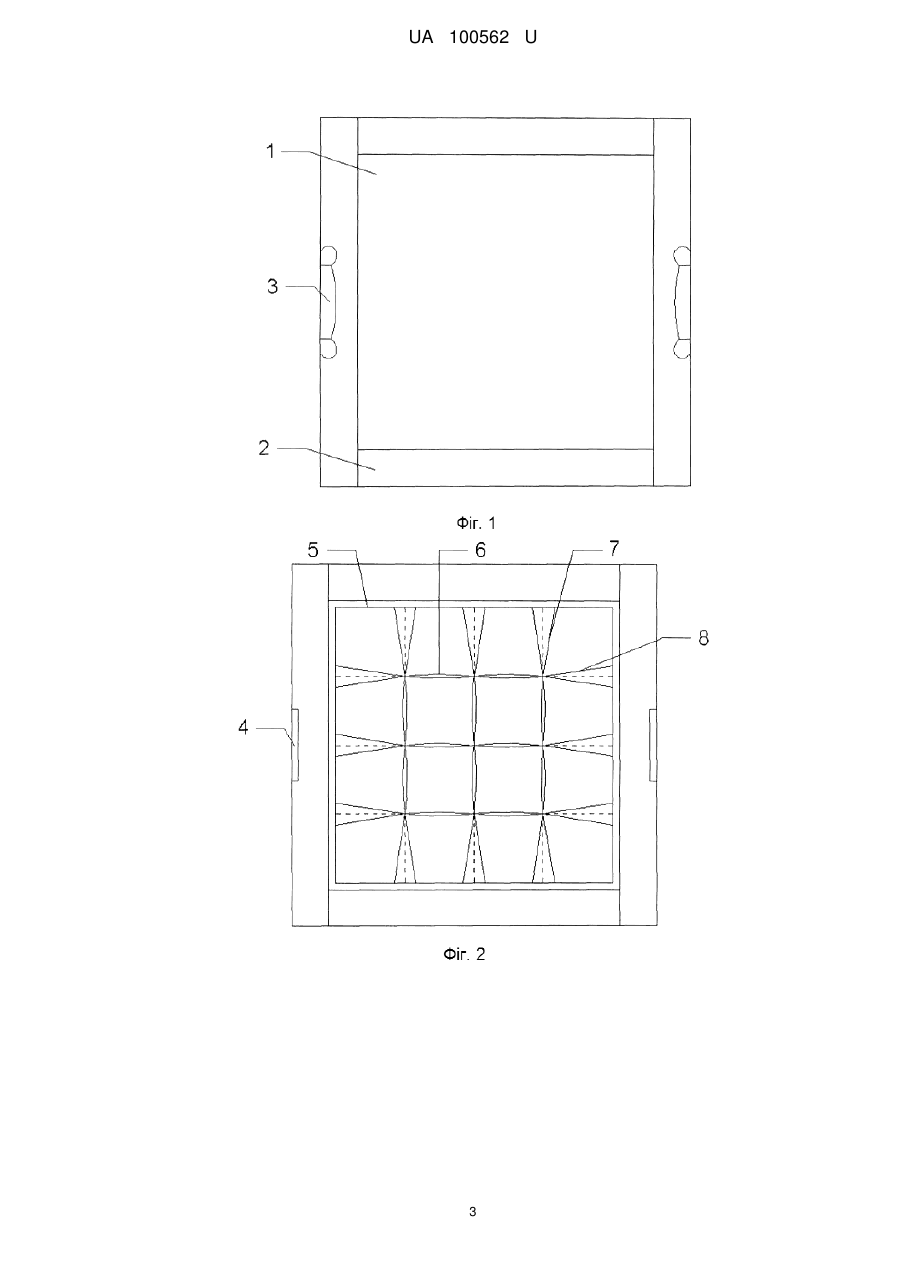

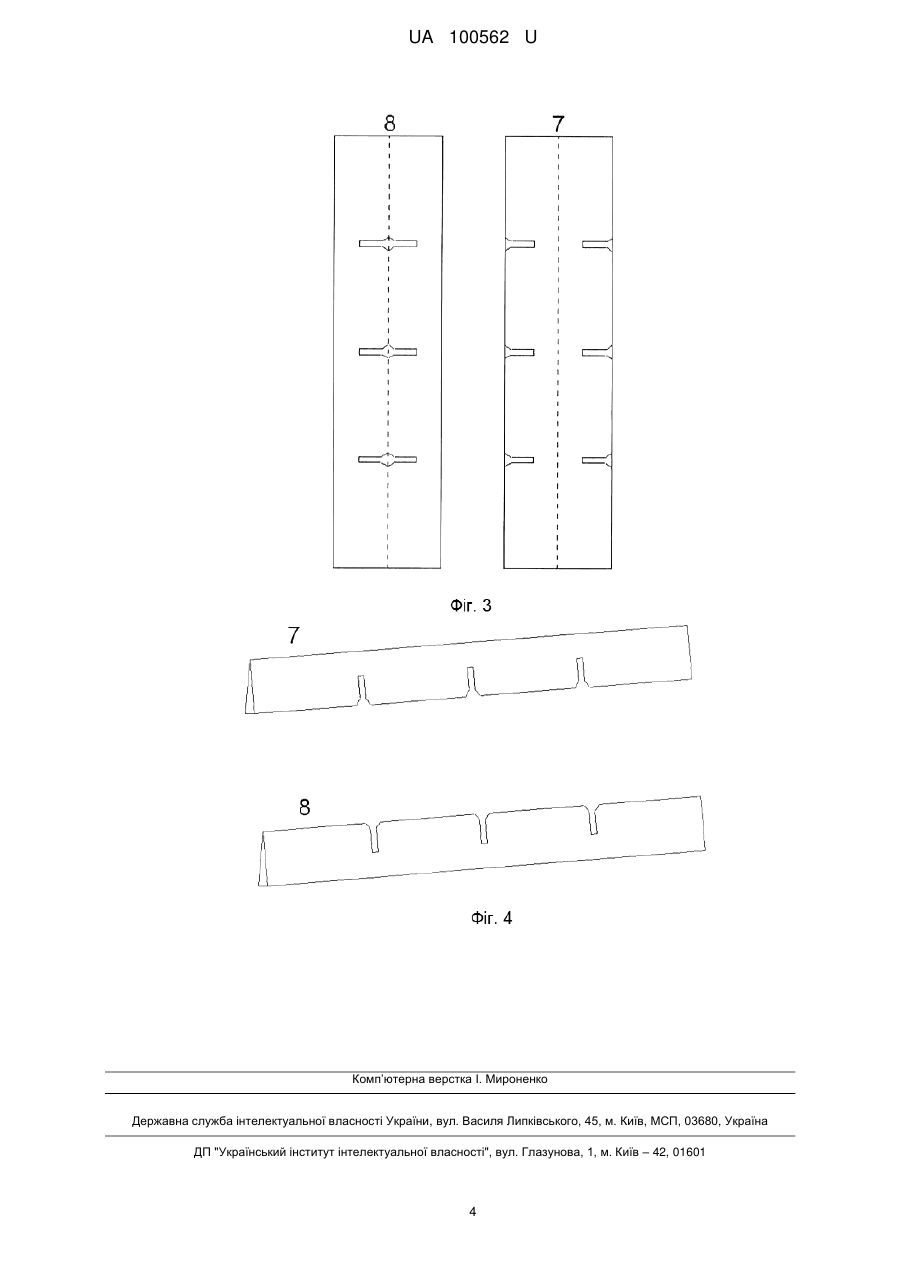

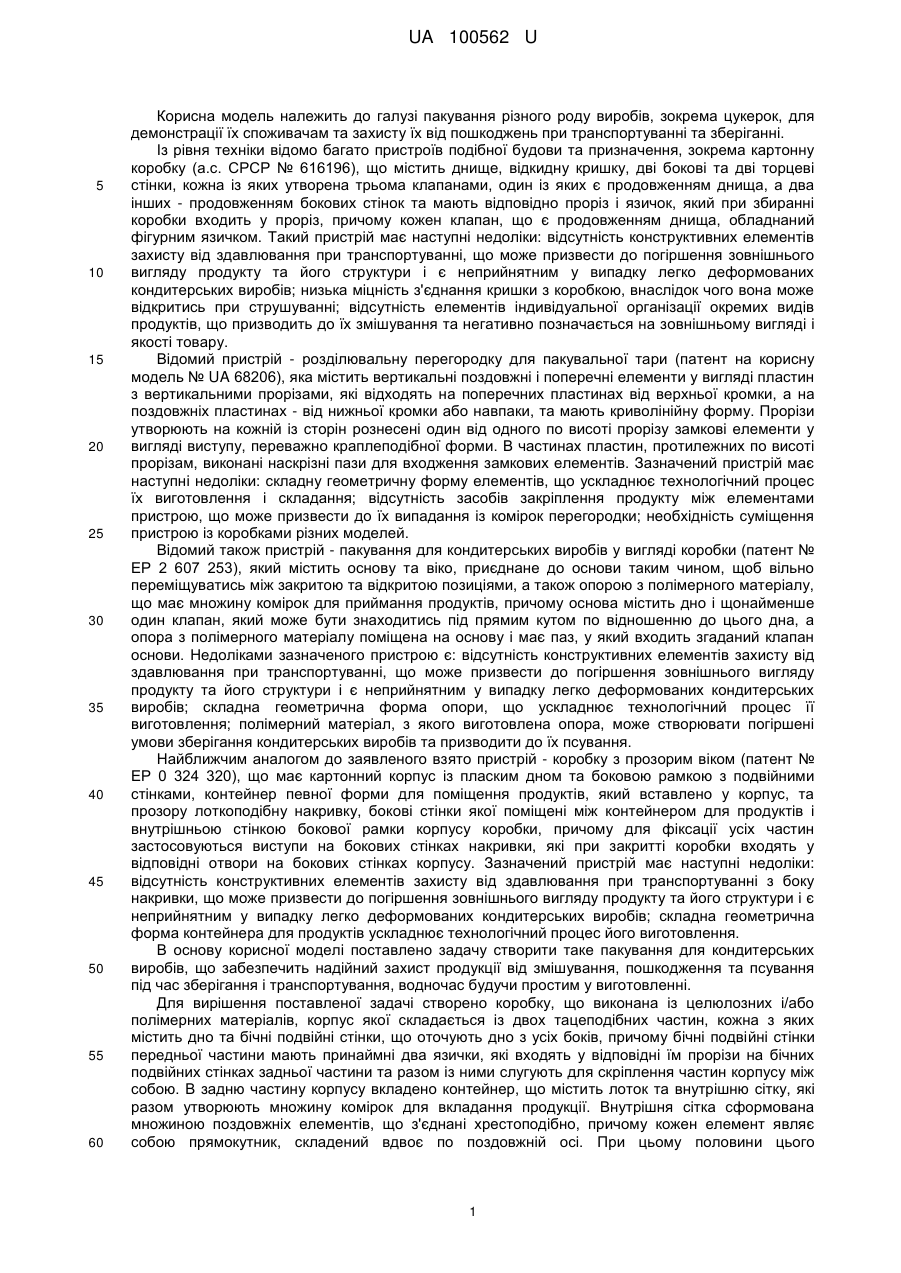

Реферат: Коробка з целюлозних і/або полімерних матеріалів, при якому корпус коробки складається із двох тацеподібних частин - передньої та задньої, кожна з яких містить дно та бічні подвійні стінки, що оточують дно з усіх боків. При цьому бічні подвійні стінки передньої частини мають принаймні два язички, відповідні до прорізів на бічних подвійних стінках задньої частини. В нижню частину корпусу вкладено контейнер, що містить лоток та внутрішню сітку, які разом утворюють множину комірок для вкладання продукції. Внутрішня сітка сформована множиною поздовжніх елементів, що з'єднані хрестоподібно, а кожен з цих елементів являє собою прямокутник, складений вдвоє по поздовжній осі. UA 100562 U (54) КОРОБКА UA 100562 U UA 100562 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі пакування різного роду виробів, зокрема цукерок, для демонстрації їх споживачам та захисту їх від пошкоджень при транспортуванні та зберіганні. Із рівня техніки відомо багато пристроїв подібної будови та призначення, зокрема картонну коробку (а.с. СРСР № 616196), що містить днище, відкидну кришку, дві бокові та дві торцеві стінки, кожна із яких утворена трьома клапанами, один із яких є продовженням днища, а два інших - продовженням бокових стінок та мають відповідно проріз і язичок, який при збиранні коробки входить у проріз, причому кожен клапан, що є продовженням днища, обладнаний фігурним язичком. Такий пристрій має наступні недоліки: відсутність конструктивних елементів захисту від здавлювання при транспортуванні, що може призвести до погіршення зовнішнього вигляду продукту та його структури і є неприйнятним у випадку легко деформованих кондитерських виробів; низька міцність з'єднання кришки з коробкою, внаслідок чого вона може відкритись при струшуванні; відсутність елементів індивідуальної організації окремих видів продуктів, що призводить до їх змішування та негативно позначається на зовнішньому вигляді і якості товару. Відомий пристрій - розділювальну перегородку для пакувальної тари (патент на корисну модель № UA 68206), яка містить вертикальні поздовжні і поперечні елементи у вигляді пластин з вертикальними прорізами, які відходять на поперечних пластинах від верхньої кромки, а на поздовжніх пластинах - від нижньої кромки або навпаки, та мають криволінійну форму. Прорізи утворюють на кожній із сторін рознесені один від одного по висоті прорізу замкові елементи у вигляді виступу, переважно краплеподібної форми. В частинах пластин, протилежних по висоті прорізам, виконані наскрізні пази для входження замкових елементів. Зазначений пристрій має наступні недоліки: складну геометричну форму елементів, що ускладнює технологічний процес їх виготовлення і складання; відсутність засобів закріплення продукту між елементами пристрою, що може призвести до їх випадання із комірок перегородки; необхідність суміщення пристрою із коробками різних моделей. Відомий також пристрій - пакування для кондитерських виробів у вигляді коробки (патент № ЕР 2 607 253), який містить основу та віко, приєднане до основи таким чином, щоб вільно переміщуватись між закритою та відкритою позиціями, а також опорою з полімерного матеріалу, що має множину комірок для приймання продуктів, причому основа містить дно і щонайменше один клапан, який може бути знаходитись під прямим кутом по відношенню до цього дна, а опора з полімерного матеріалу поміщена на основу і має паз, у який входить згаданий клапан основи. Недоліками зазначеного пристрою є: відсутність конструктивних елементів захисту від здавлювання при транспортуванні, що може призвести до погіршення зовнішнього вигляду продукту та його структури і є неприйнятним у випадку легко деформованих кондитерських виробів; складна геометрична форма опори, що ускладнює технологічний процес її виготовлення; полімерний матеріал, з якого виготовлена опора, може створювати погіршені умови зберігання кондитерських виробів та призводити до їх псування. Найближчим аналогом до заявленого взято пристрій - коробку з прозорим віком (патент № ЕР 0 324 320), що має картонний корпус із пласким дном та боковою рамкою з подвійними стінками, контейнер певної форми для поміщення продуктів, який вставлено у корпус, та прозору лоткоподібну накривку, бокові стінки якої поміщені між контейнером для продуктів і внутрішньою стінкою бокової рамки корпусу коробки, причому для фіксації усіх частин застосовуються виступи на бокових стінках накривки, які при закритті коробки входять у відповідні отвори на бокових стінках корпусу. Зазначений пристрій має наступні недоліки: відсутність конструктивних елементів захисту від здавлювання при транспортуванні з боку накривки, що може призвести до погіршення зовнішнього вигляду продукту та його структури і є неприйнятним у випадку легко деформованих кондитерських виробів; складна геометрична форма контейнера для продуктів ускладнює технологічний процес його виготовлення. В основу корисної моделі поставлено задачу створити таке пакування для кондитерських виробів, що забезпечить надійний захист продукції від змішування, пошкодження та псування під час зберігання і транспортування, водночас будучи простим у виготовленні. Для вирішення поставленої задачі створено коробку, що виконана із целюлозних і/або полімерних матеріалів, корпус якої складається із двох тацеподібних частин, кожна з яких містить дно та бічні подвійні стінки, що оточують дно з усіх боків, причому бічні подвійні стінки передньої частини мають принаймні два язички, які входять у відповідні їм прорізи на бічних подвійних стінках задньої частини та разом із ними слугують для скріплення частин корпусу між собою. В задню частину корпусу вкладено контейнер, що містить лоток та внутрішню сітку, які разом утворюють множину комірок для вкладання продукції. Внутрішня сітка сформована множиною поздовжніх елементів, що з'єднані хрестоподібно, причому кожен елемент являє собою прямокутник, складений вдвоє по поздовжній осі. При цьому половини цього 1 UA 100562 U 5 10 15 20 25 30 35 прямокутника не скріплені між собою, окрім як по лінії складання. Елементи можуть бути з'єднані пазовим з'єднанням. Схематично пристрій показано на кресленні - Фіг. 1-4, де: 1 - дно 2 - бічні подвійні стінки 3 - кріпильний язичок 4 - кріпильний проріз 5 - лоток контейнера 6 - внутрішня сітка контейнера 7 - поздовжній елемент із зовнішніми пазами 8 - поздовжній елемент із внутрішніми пазами Фіг. 1 - Вигляд передньої частини корпусу пристрою зсередини; Фіг. 2 - Вигляд задньої частини корпусу пристрою зсередини; Фіг. 3 - Розгортка поздовжніх елементів внутрішньої сітки; Фіг. 4 - Поздовжні елементи внутрішньої сітки у складеному вигляді. Заявлений пристрій може бути виконано із целюлозних і/або полімерних матеріалів, що надає можливості вибирати тип матеріалу, найбільш придатний для даного виробу, знижуючи ризик його псування. Елементи пристрою сформовані шляхом простого згинання деталей, що спрощує технологію та зменшує витрати на його виготовлення. При складанні коробки в задню частину корпусу вкладають спочатку лоток 5, у який, в свою чергу, вкладають внутрішню сітку 6, причому останню формують шляхом накладання поздовжніх елементів із зовнішніми пазами 7 на елементи із внутрішніми пазами 8 таким чином, щоб досягти суміщення пазів. На задню частину корпусу накладають передню таким чином, щоб сумістити фігурні кріпильні язички 3 у бічних подвійних стінках передньої частини та прорізи 4 у бічних подвійних стінках задньої частини. Фігурні кріпильні язички 3 надійно скріплюють частини корпусу, оскільки їх зовнішні краї у складеному стані проходять через прорізи 4, де розправляються та затримуються у бічних подвійних стінках, таким чином запобігаючи розкриттю коробки. Корпус заявленого пристрою завдяки багатошаровій конструкції з усіх боків утворює "повітряну подушку" між продуктом та зовнішнім середовищем, що запобігає пошкодженню та деформації кондитерських виробів під час їх транспортування та зберігання. Внутрішня сітка контейнера забезпечує надійне закріплення продукції у комірках завдяки унікальній формі її елементів, сторони яких не скріплені між собою, окрім як по лінії складання елемента, а тому є вигнутими від центральної осі та забезпечують таким чином фіксацію і амортизацію кожної окремої одиниці продукту; при цьому для досягнення зазначеного технічного результату не потрібно виготовляти підставку-корекс складної геометричної форми, а лише уніфіковані поздовжні елементи, що спрощує технологію виготовлення пакування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Коробка з целюлозних і/або полімерних матеріалів, яка відрізняється тим, що корпус коробки складається із двох тацеподібних частин - передньої та задньої, кожна з яких містить дно та бічні подвійні стінки, що оточують дно з усіх боків, причому бічні подвійні стінки передньої частини мають принаймні два язички, відповідні до прорізів на бічних подвійних стінках задньої частини, водночас у задню частину корпусу вкладено контейнер, що містить лоток та внутрішню сітку, які разом утворюють множину комірок для вкладання продукції, причому внутрішня сітка сформована множиною поздовжніх елементів, що з'єднані хрестоподібно, а кожен з цих елементів являє собою прямокутник, складений вдвоє по поздовжній осі, причому половини цього прямокутника не скріплені між собою, окрім як по лінії складання. 2. Коробка за п. 1, яка відрізняється тим, що поздовжні елементи внутрішньої сітки можуть бути з'єднані за допомогою пазового з'єднання. 2 UA 100562 U 3 UA 100562 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
