Кровозупиняюча пластина

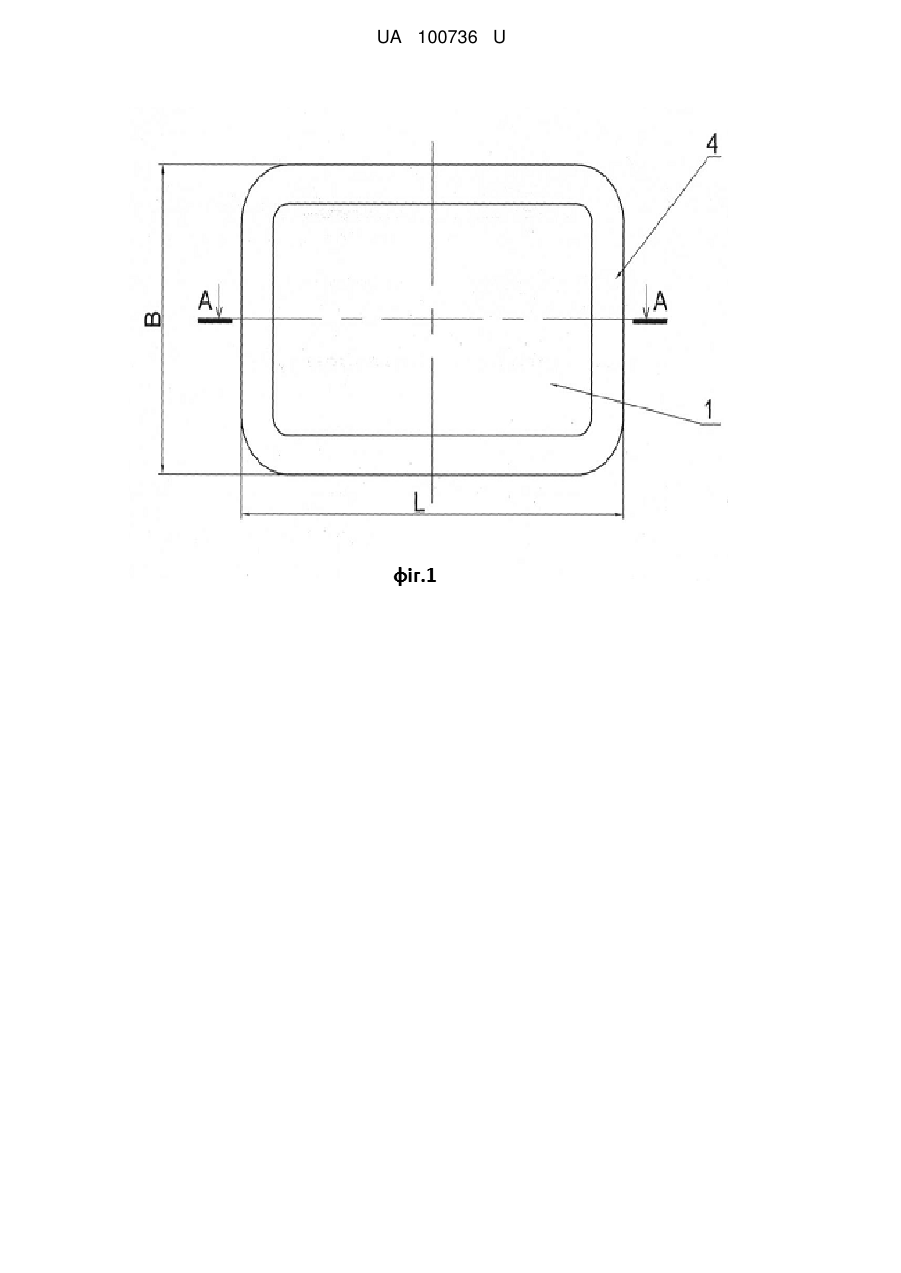

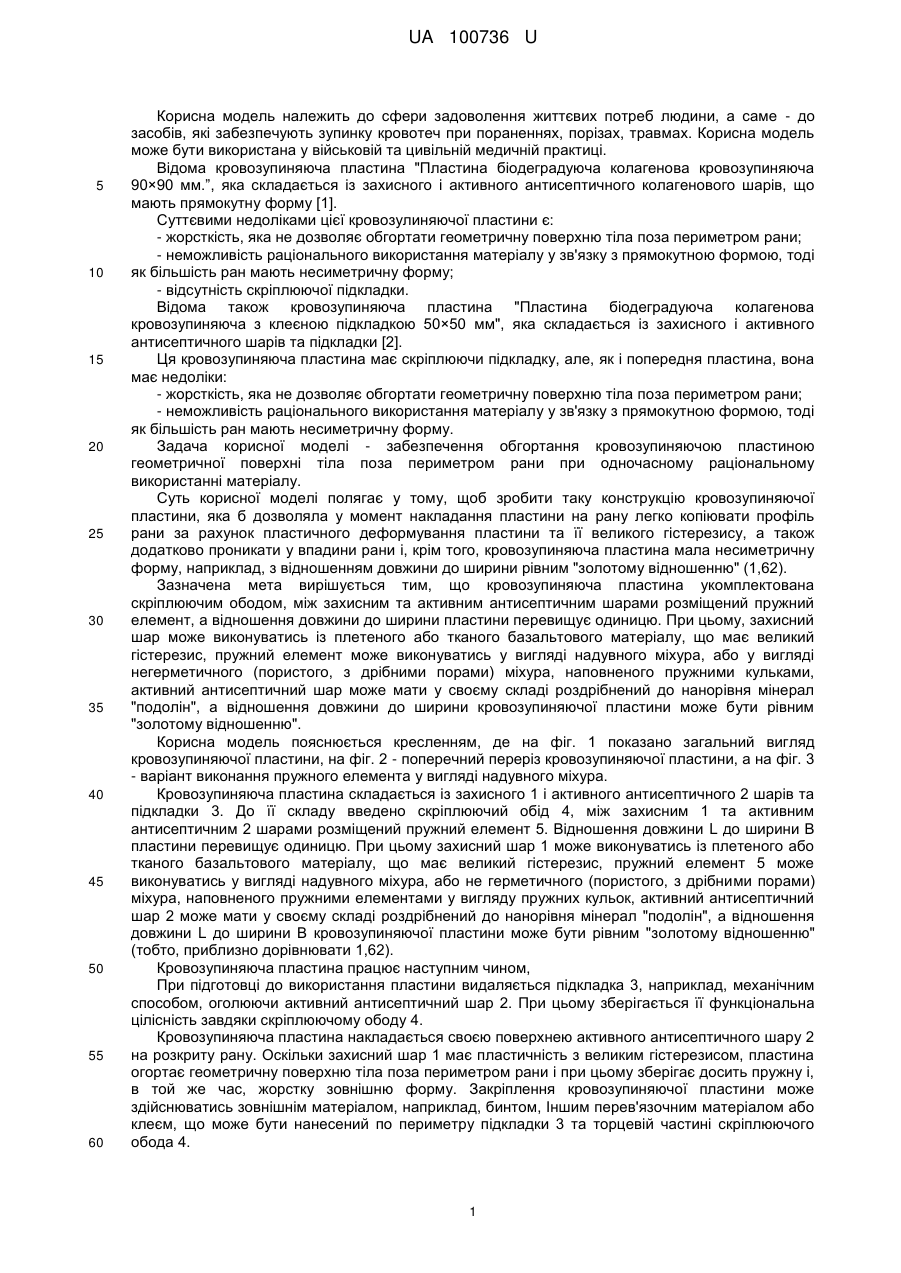

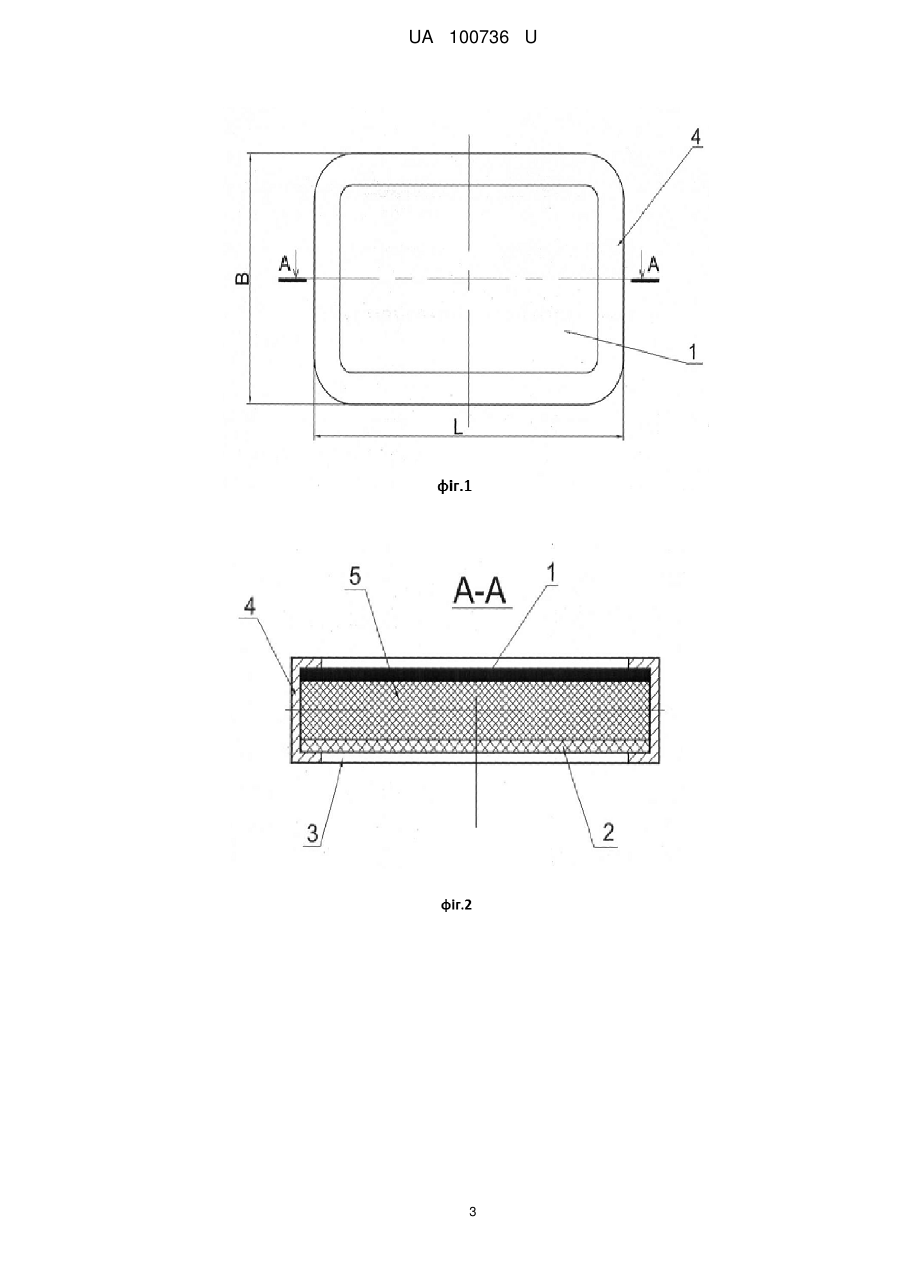

Реферат: Кровозупиняюча пластина, що складається із захисного і активного антисептичного шарів та підкладки. При цьому кровозупиняюча пластина укомплектована скріплюючим ободом, між захисним та активним антисептичним шарами розміщений пружний елемент, а відношення довжини до ширини пластини перевищує одиницю. UA 100736 U (12) UA 100736 U UA 100736 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сфери задоволення життєвих потреб людини, а саме - до засобів, які забезпечують зупинку кровотеч при пораненнях, порізах, травмах. Корисна модель може бути використана у військовій та цивільній медичній практиці. Відома кровозупиняюча пластина "Пластина біодеградуюча колагенова кровозупиняюча 90×90 мм.”, яка складається із захисного і активного антисептичного колагенового шарів, що мають прямокутну форму [1]. Суттєвими недоліками цієї кровозулиняючої пластини є: - жорсткість, яка не дозволяє обгортати геометричну поверхню тіла поза периметром рани; - неможливість раціонального використання матеріалу у зв'язку з прямокутною формою, тоді як більшість ран мають несиметричну форму; - відсутність скріплюючої підкладки. Відома також кровозупиняюча пластина "Пластина біодеградуюча колагенова кровозупиняюча з клеєною підкладкою 50×50 мм", яка складається із захисного і активного антисептичного шарів та підкладки [2]. Ця кровозупиняюча пластина має скріплюючи підкладку, але, як і попередня пластина, вона має недоліки: - жорсткість, яка не дозволяє обгортати геометричну поверхню тіла поза периметром рани; - неможливість раціонального використання матеріалу у зв'язку з прямокутною формою, тоді як більшість ран мають несиметричну форму. Задача корисної моделі - забезпечення обгортання кровозупиняючою пластиною геометричної поверхні тіла поза периметром рани при одночасному раціональному використанні матеріалу. Суть корисної моделі полягає у тому, щоб зробити таку конструкцію кровозупиняючої пластини, яка б дозволяла у момент накладання пластини на рану легко копіювати профіль рани за рахунок пластичного деформування пластини та її великого гістерезису, а також додатково проникати у впадини рани і, крім того, кровозупиняюча пластина мала несиметричну форму, наприклад, з відношенням довжини до ширини рівним "золотому відношенню" (1,62). Зазначена мета вирішується тим, що кровозупиняюча пластина укомплектована скріплюючим ободом, між захисним та активним антисептичним шарами розміщений пружний елемент, а відношення довжини до ширини пластини перевищує одиницю. При цьому, захисний шар може виконуватись із плетеного або тканого базальтового матеріалу, що має великий гістерезис, пружний елемент може виконуватись у вигляді надувного міхура, або у вигляді негерметичного (пористого, з дрібними порами) міхура, наповненого пружними кульками, активний антисептичний шар може мати у своєму складі роздрібнений до нанорівня мінерал "подолін", а відношення довжини до ширини кровозупиняючої пластини може бути рівним "золотому відношенню". Корисна модель пояснюється кресленням, де на фіг. 1 показано загальний вигляд кровозупиняючої пластини, на фіг. 2 - поперечний переріз кровозупиняючої пластини, а на фіг. 3 - варіант виконання пружного елемента у вигляді надувного міхура. Кровозупиняюча пластина складається із захисного 1 і активного антисептичного 2 шарів та підкладки 3. До її складу введено скріплюючий обід 4, між захисним 1 та активним антисептичним 2 шарами розміщений пружний елемент 5. Відношення довжини L до ширини В пластини перевищує одиницю. При цьому захисний шар 1 може виконуватись із плетеного або тканого базальтового матеріалу, що має великий гістерезис, пружний елемент 5 може виконуватись у вигляді надувного міхура, або не герметичного (пористого, з дрібними порами) міхура, наповненого пружними елементами у вигляду пружних кульок, активний антисептичний шар 2 може мати у своєму складі роздрібнений до нанорівня мінерал "подолін", а відношення довжини L до ширини В кровозупиняючої пластини може бути рівним "золотому відношенню" (тобто, приблизно дорівнювати 1,62). Кровозупиняюча пластина працює наступним чином, При підготовці до використання пластини видаляється підкладка 3, наприклад, механічним способом, оголюючи активний антисептичний шар 2. При цьому зберігається її функціональна цілісність завдяки скріплюючому ободу 4. Кровозупиняюча пластина накладається своєю поверхнею активного антисептичного шару 2 на розкриту рану. Оскільки захисний шар 1 має пластичність з великим гістерезисом, пластинаогортає геометричну поверхню тіла поза периметром рани і при цьому зберігає досить пружну і, в той же час, жорстку зовнішню форму. Закріплення кровозупиняючої пластини може здійснюватись зовнішнім матеріалом, наприклад, бинтом, Іншим перев'язочним матеріалом або клеєм, що може бути нанесений по периметру підкладки 3 та торцевій частині скріплюючого обода 4. 1 UA 100736 U 5 10 15 Пружний елемент 5, виконаний, наприклад, у формі надувного (тобто герметичного, наповненого антисептичним інертним газом або повітрям) міхура, завдяки скріпленню скріплюючим ободом 4 із захисним шаром 1, забезпечує копіюючи облягання та, внаслідок пружності, забезпечує проникнення активного антисептичного шару у внутрішні впадини рани. Таке виконання пружного елемента спрощує конструкцію пластини, але при цьому герметично закриває рану. В цьому разі виникає складність доступу повітря до рани. Якщо пружний елемент виконаний у вигляді негерметичного (пористого, з дрібними порами, що пропускають газ і, в той же час, не пропускають рідину) міхура, наповненого пружними кульками, доступ повітря забезпечується через пори матеріалу міхура та зазори між шарами. Оскільки активний антисептичний шар може оброблятись мінералом "подолін", що має роздрібнену до нанорівня фракційність, який має природну здатність до зупинки крові та заживления ран, це прискорює зупинку кровотечі та сприяє швидкому загоєнню рани. При відношенні довжини L до ширини В кровозупиняючої пластини рівному "золотому відношенню" (тобто, приблизно 1,62), забезпечується більш ефективне використання матеріалу пластини за рахунок більшої відповідності розмірів пластини до розмірів рани, оскільки таке відношення є домінуючим у природі. Вказаним досягається досягнення мети корисної моделі Корисна модель може знайти широке застосування у військовій та цивільній медицині при долікарняній та лікарняній допомозі. 20 25 30 Джерела інформації: 1. "Матеріали колагенові гемостатичні, стерильні" виробництва "Лужский завод "БЕЛКОЗИН", Російська Федерація (наказ Державної служби України з лікарських засобів від 11.10.2012 № 858; свідоцтво про державну реєстрацію від 11.10.2012 № 6985/2007).В додатку до свідоцтва: Пластина біодеградуюча колагенова кровозупиняюча 90×90 мм. 21. "Матеріали колагенові гемостатичні, стерильні" виробництва "Лужский завод "БЕЛКОЗИН", Російська Федерація (наказ Державної служби України з лікарських засобів від 11.10.2012 № 858; свідоцтво про державну реєстрацію від 11.10.2012 № 6985/2007).В додатку до свідоцтва: Пластина біодеградуюча колагенова кровозупиняюча з клеєною підложкою 5050 мм. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Кровозупиняюча пластина, що складається із захисного і активного антисептичного шарів та підкладки, яка відрізняється тим, що кровозупиняюча пластина укомплектована скріплюючим ободом, між захисним та активним антисептичним шарами розміщений пружний елемент, а відношення довжини до ширини пластини перевищує одиницю. 2. Кровозупиняюча пластина за п. 1, яка відрізняється тим, що захисний шар виконаний із плетеного або тканого базальтового матеріалу, що має великий гістерезис, а пружний елемент може виконуватись у вигляді надувного міхура або у вигляді не герметичного (пористого, з дрібними порами) міхура, наповненого пружними елементами у вигляді пружних кульок. 3. Кровозупиняюча пластина за п. 1, яка відрізняється тим, що активний антисептичний шар може мати у своєму складі роздрібнений до нанорівня мінерал "подолін", а відношення довжини до ширини кровозупиняючої пластини може бути рівним "золотому відношенню". 2 UA 100736 U 3 UA 100736 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
