Універсальний з’єднувальний адаптер

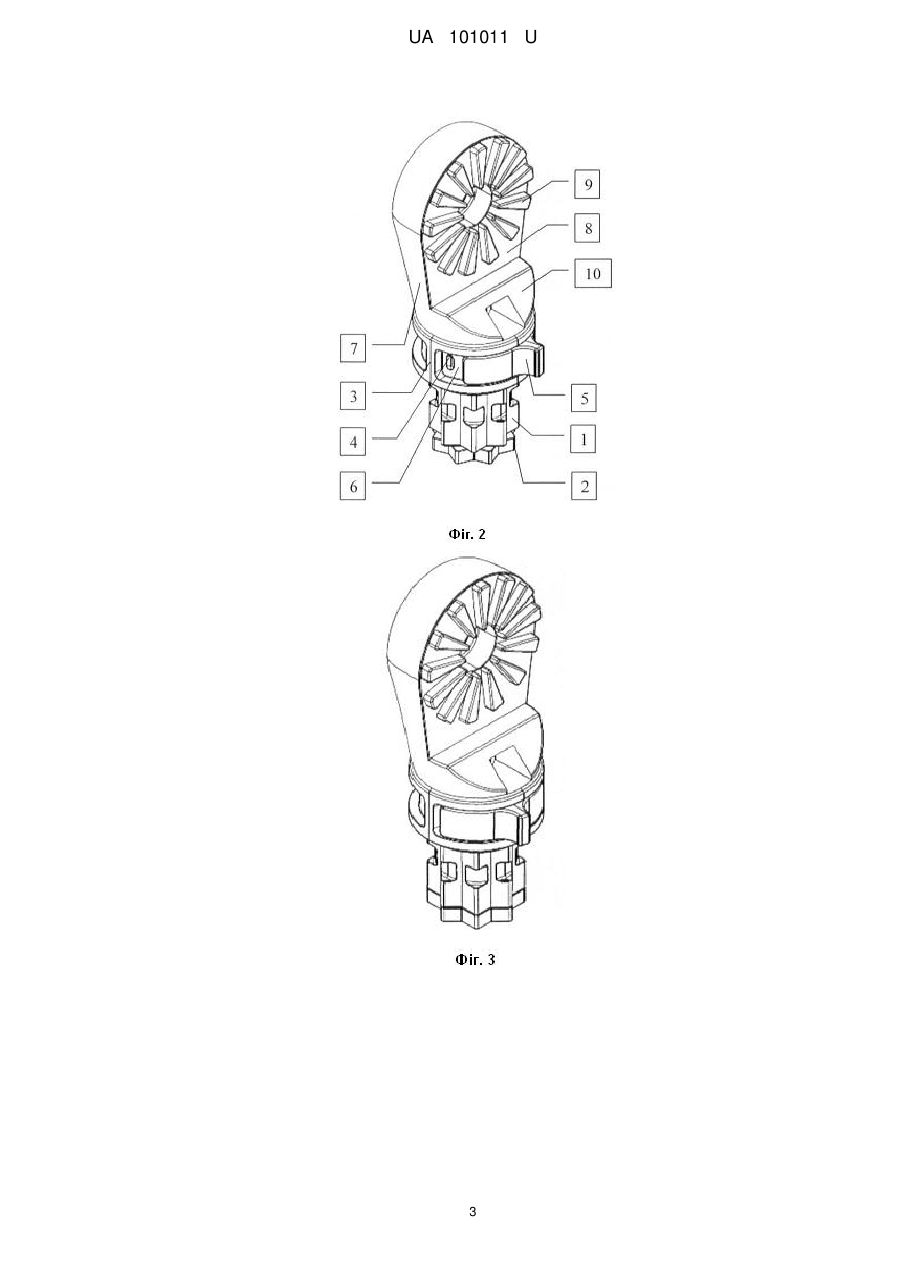

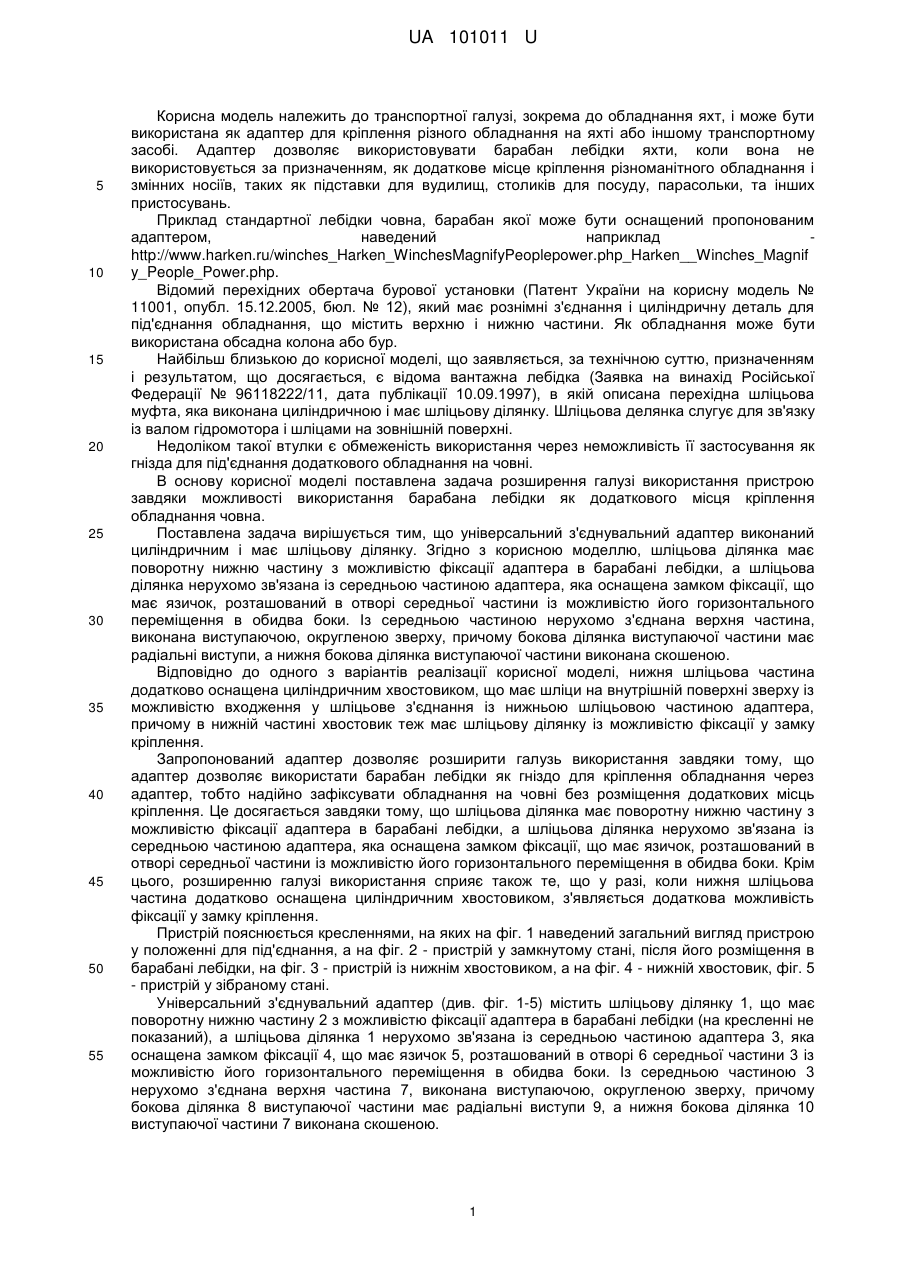

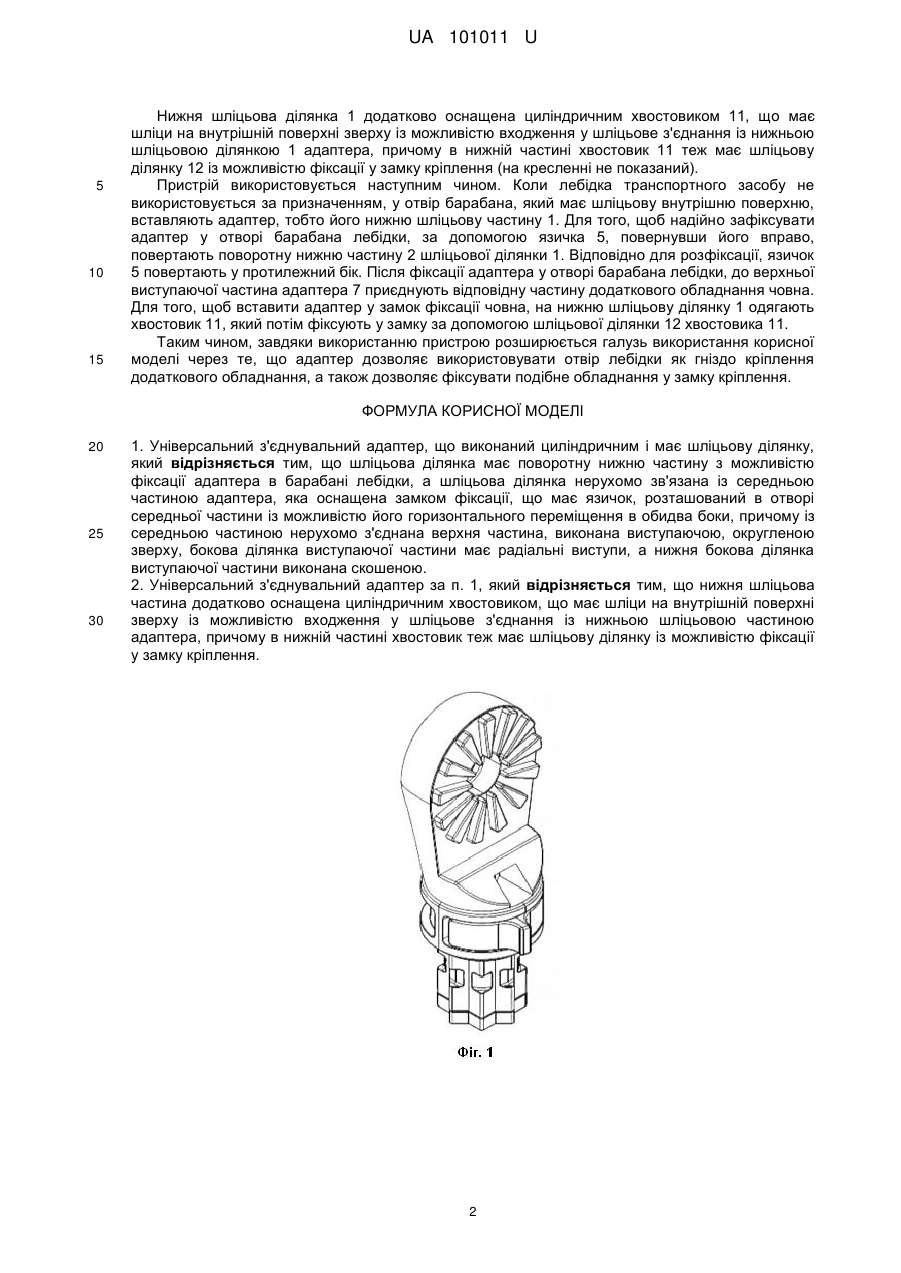

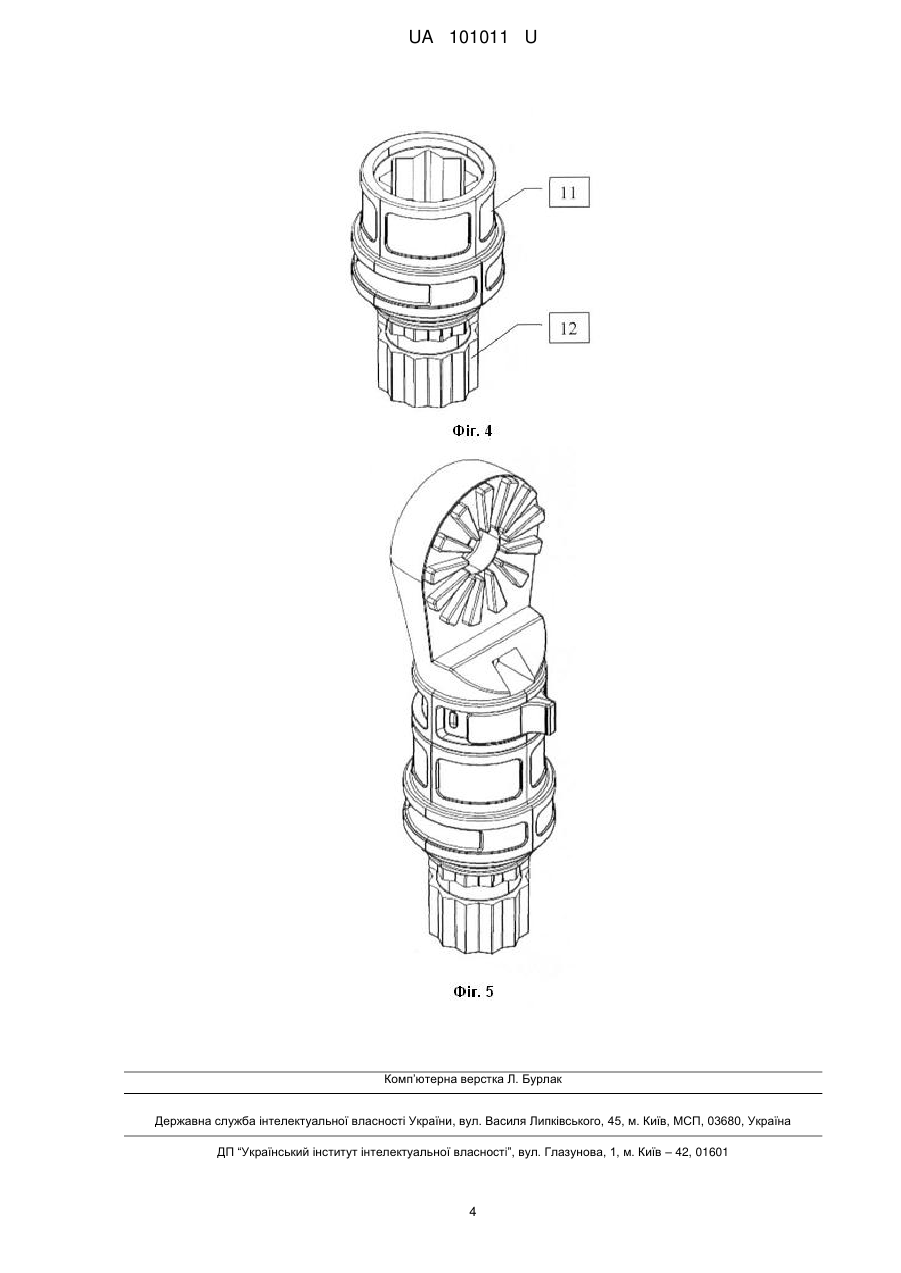

Реферат: Універсальний з'єднувальний адаптер виконаний циліндричним і має шліцьову ділянку. Шліцьова ділянка має поворотну нижню частину з можливістю фіксації адаптера в барабані лебідки, а шліцьова ділянка нерухомо зв'язана із середньою частиною адаптера, яка оснащена замком фіксації, що має язичок, розташований в отворі середньої частини із можливістю його горизонтального переміщення в обидва боки. При цьому із середньою частиною нерухомо з'єднана верхня частина, виконана виступаючою, округленою зверху, бокова ділянка виступаючої частини має радіальні виступи, а нижня бокова ділянка виступаючої частини виконана скошеною. UA 101011 U (54) УНІВЕРСАЛЬНИЙ З'ЄДНУВАЛЬНИЙ АДАПТЕР UA 101011 U UA 101011 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до транспортної галузі, зокрема до обладнання яхт, і може бути використана як адаптер для кріплення різного обладнання на яхті або іншому транспортному засобі. Адаптер дозволяє використовувати барабан лебідки яхти, коли вона не використовується за призначенням, як додаткове місце кріплення різноманітного обладнання і змінних носіїв, таких як підставки для вудилищ, столиків для посуду, парасольки, та інших пристосувань. Приклад стандартної лебідки човна, барабан якої може бути оснащений пропонованим адаптером, наведений наприклад http://www.harken.ru/winches_Harken_WinchesMagnifyPeoplepower.php_Harken__Winches_Magnif y_People_Power.php. Відомий перехідних обертача бурової установки (Патент України на корисну модель № 11001, опубл. 15.12.2005, бюл. № 12), який має рознімні з'єднання і циліндричну деталь для під'єднання обладнання, що містить верхню і нижню частини. Як обладнання може бути використана обсадна колона або бур. Найбільш близькою до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається, є відома вантажна лебідка (Заявка на винахід Російської Федерації № 96118222/11, дата публікації 10.09.1997), в якій описана перехідна шліцьова муфта, яка виконана циліндричною і має шліцьову ділянку. Шліцьова делянка слугує для зв'язку із валом гідромотора і шліцами на зовнішній поверхні. Недоліком такої втулки є обмеженість використання через неможливість її застосування як гнізда для під'єднання додаткового обладнання на човні. В основу корисної моделі поставлена задача розширення галузі використання пристрою завдяки можливості використання барабана лебідки як додаткового місця кріплення обладнання човна. Поставлена задача вирішується тим, що універсальний з'єднувальний адаптер виконаний циліндричним і має шліцьову ділянку. Згідно з корисною моделлю, шліцьова ділянка має поворотну нижню частину з можливістю фіксації адаптера в барабані лебідки, а шліцьова ділянка нерухомо зв'язана із середньою частиною адаптера, яка оснащена замком фіксації, що має язичок, розташований в отворі середньої частини із можливістю його горизонтального переміщення в обидва боки. Із середньою частиною нерухомо з'єднана верхня частина, виконана виступаючою, округленою зверху, причому бокова ділянка виступаючої частини має радіальні виступи, а нижня бокова ділянка виступаючої частини виконана скошеною. Відповідно до одного з варіантів реалізації корисної моделі, нижня шліцьова частина додатково оснащена циліндричним хвостовиком, що має шліци на внутрішній поверхні зверху із можливістю входження у шліцьове з'єднання із нижньою шліцьовою частиною адаптера, причому в нижній частині хвостовик теж має шліцьову ділянку із можливістю фіксації у замку кріплення. Запропонований адаптер дозволяє розширити галузь використання завдяки тому, що адаптер дозволяє використати барабан лебідки як гніздо для кріплення обладнання через адаптер, тобто надійно зафіксувати обладнання на човні без розміщення додаткових місць кріплення. Це досягається завдяки тому, що шліцьова ділянка має поворотну нижню частину з можливістю фіксації адаптера в барабані лебідки, а шліцьова ділянка нерухомо зв'язана із середньою частиною адаптера, яка оснащена замком фіксації, що має язичок, розташований в отворі середньої частини із можливістю його горизонтального переміщення в обидва боки. Крім цього, розширенню галузі використання сприяє також те, що у разі, коли нижня шліцьова частина додатково оснащена циліндричним хвостовиком, з'являється додаткова можливість фіксації у замку кріплення. Пристрій пояснюється кресленнями, на яких на фіг. 1 наведений загальний вигляд пристрою у положенні для під'єднання, а на фіг. 2 - пристрій у замкнутому стані, після його розміщення в барабані лебідки, на фіг. 3 - пристрій із нижнім хвостовиком, а на фіг. 4 - нижній хвостовик, фіг. 5 - пристрій у зібраному стані. Універсальний з'єднувальний адаптер (див. фіг. 1-5) містить шліцьову ділянку 1, що має поворотну нижню частину 2 з можливістю фіксації адаптера в барабані лебідки (на кресленні не показаний), а шліцьова ділянка 1 нерухомо зв'язана із середньою частиною адаптера 3, яка оснащена замком фіксації 4, що має язичок 5, розташований в отворі 6 середньої частини 3 із можливістю його горизонтального переміщення в обидва боки. Із середньою частиною 3 нерухомо з'єднана верхня частина 7, виконана виступаючою, округленою зверху, причому бокова ділянка 8 виступаючої частини має радіальні виступи 9, а нижня бокова ділянка 10 виступаючої частини 7 виконана скошеною. 1 UA 101011 U 5 10 15 Нижня шліцьова ділянка 1 додатково оснащена циліндричним хвостовиком 11, що має шліци на внутрішній поверхні зверху із можливістю входження у шліцьове з'єднання із нижньою шліцьовою ділянкою 1 адаптера, причому в нижній частині хвостовик 11 теж має шліцьову ділянку 12 із можливістю фіксації у замку кріплення (на кресленні не показаний). Пристрій використовується наступним чином. Коли лебідка транспортного засобу не використовується за призначенням, у отвір барабана, який має шліцьову внутрішню поверхню, вставляють адаптер, тобто його нижню шліцьову частину 1. Для того, щоб надійно зафіксувати адаптер у отворі барабана лебідки, за допомогою язичка 5, повернувши його вправо, повертають поворотну нижню частину 2 шліцьової ділянки 1. Відповідно для розфіксації, язичок 5 повертають у протилежний бік. Після фіксації адаптера у отворі барабана лебідки, до верхньої виступаючої частина адаптера 7 приєднують відповідну частину додаткового обладнання човна. Для того, щоб вставити адаптер у замок фіксації човна, на нижню шліцьову ділянку 1 одягають хвостовик 11, який потім фіксують у замку за допомогою шліцьової ділянки 12 хвостовика 11. Таким чином, завдяки використанню пристрою розширюється галузь використання корисної моделі через те, що адаптер дозволяє використовувати отвір лебідки як гніздо кріплення додаткового обладнання, а також дозволяє фіксувати подібне обладнання у замку кріплення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Універсальний з'єднувальний адаптер, що виконаний циліндричним і має шліцьову ділянку, який відрізняється тим, що шліцьова ділянка має поворотну нижню частину з можливістю фіксації адаптера в барабані лебідки, а шліцьова ділянка нерухомо зв'язана із середньою частиною адаптера, яка оснащена замком фіксації, що має язичок, розташований в отворі середньої частини із можливістю його горизонтального переміщення в обидва боки, причому із середньою частиною нерухомо з'єднана верхня частина, виконана виступаючою, округленою зверху, бокова ділянка виступаючої частини має радіальні виступи, а нижня бокова ділянка виступаючої частини виконана скошеною. 2. Універсальний з'єднувальний адаптер за п. 1, який відрізняється тим, що нижня шліцьова частина додатково оснащена циліндричним хвостовиком, що має шліци на внутрішній поверхні зверху із можливістю входження у шліцьове з'єднання із нижньою шліцьовою частиною адаптера, причому в нижній частині хвостовик теж має шліцьову ділянку із можливістю фіксації у замку кріплення. 2 UA 101011 U 3 UA 101011 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
