Пристрій для виготовлення профільної втулки муфти втулкової запобіжної пружної

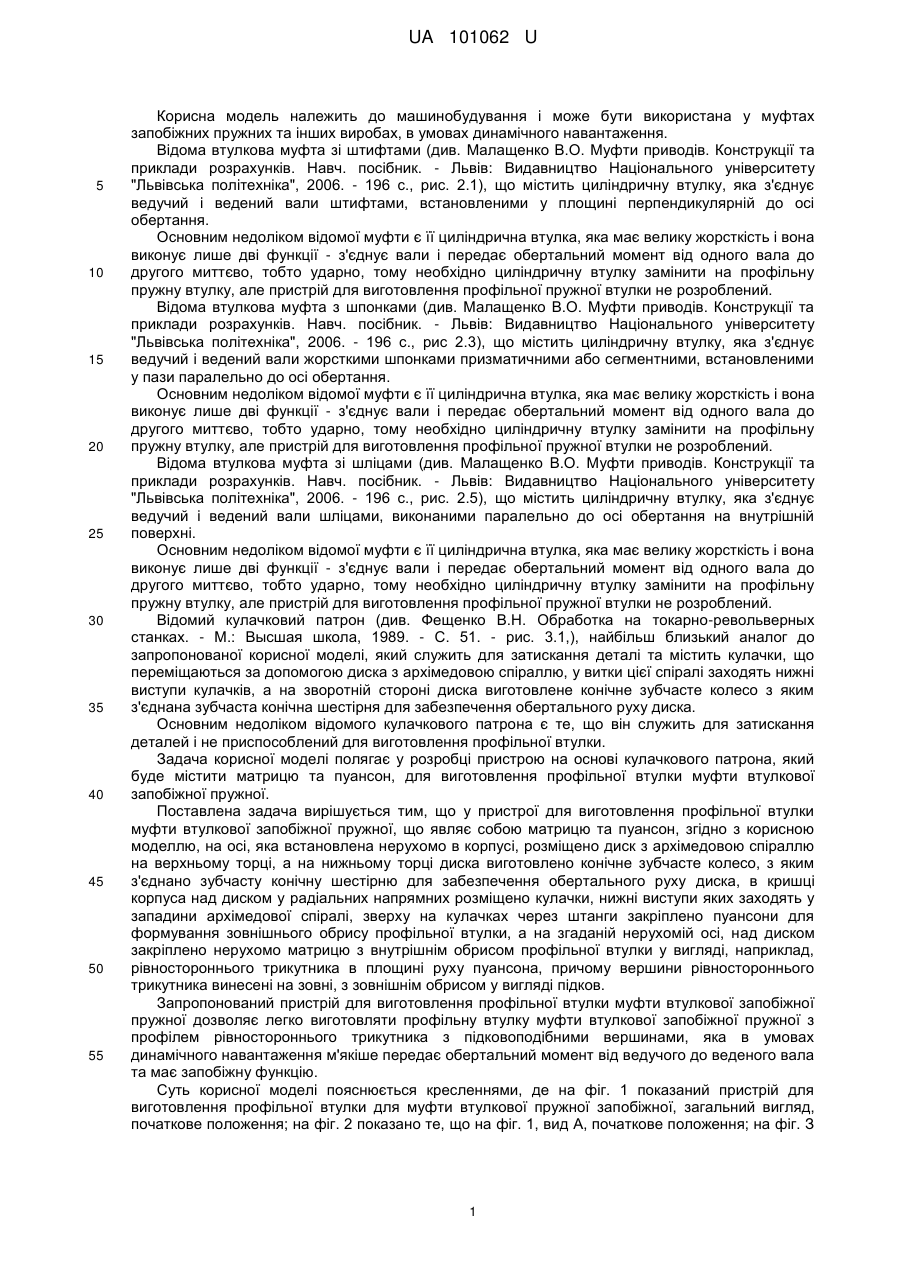

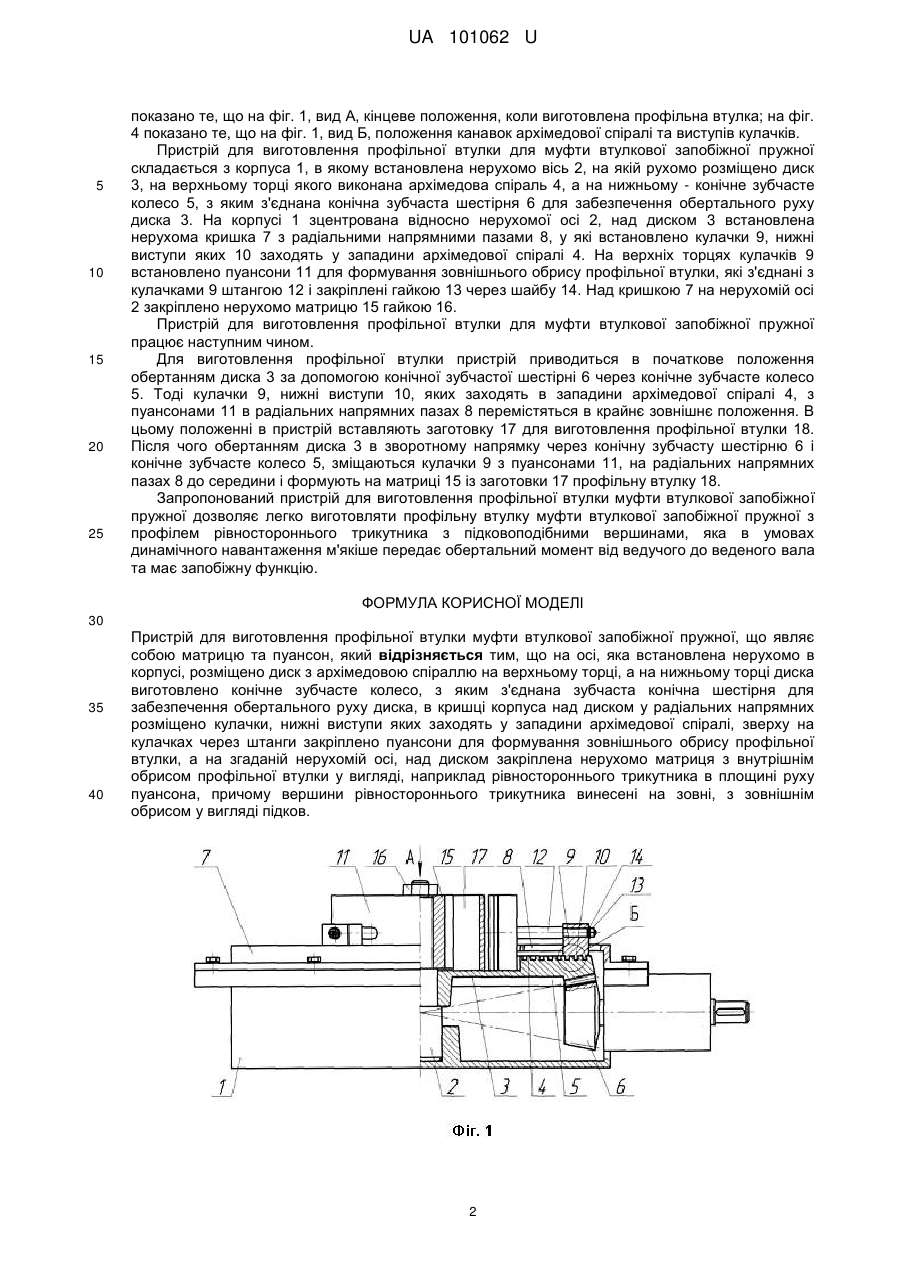

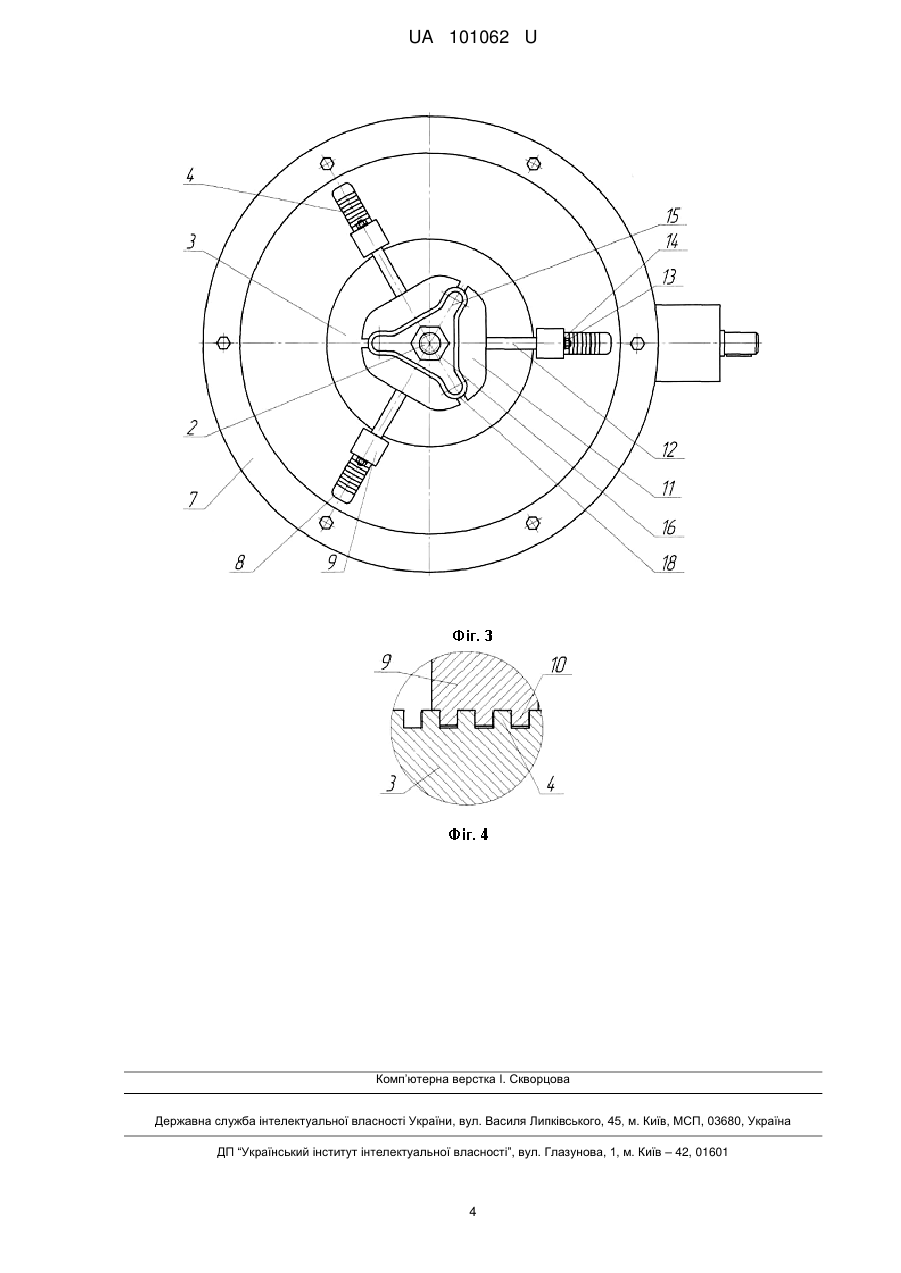

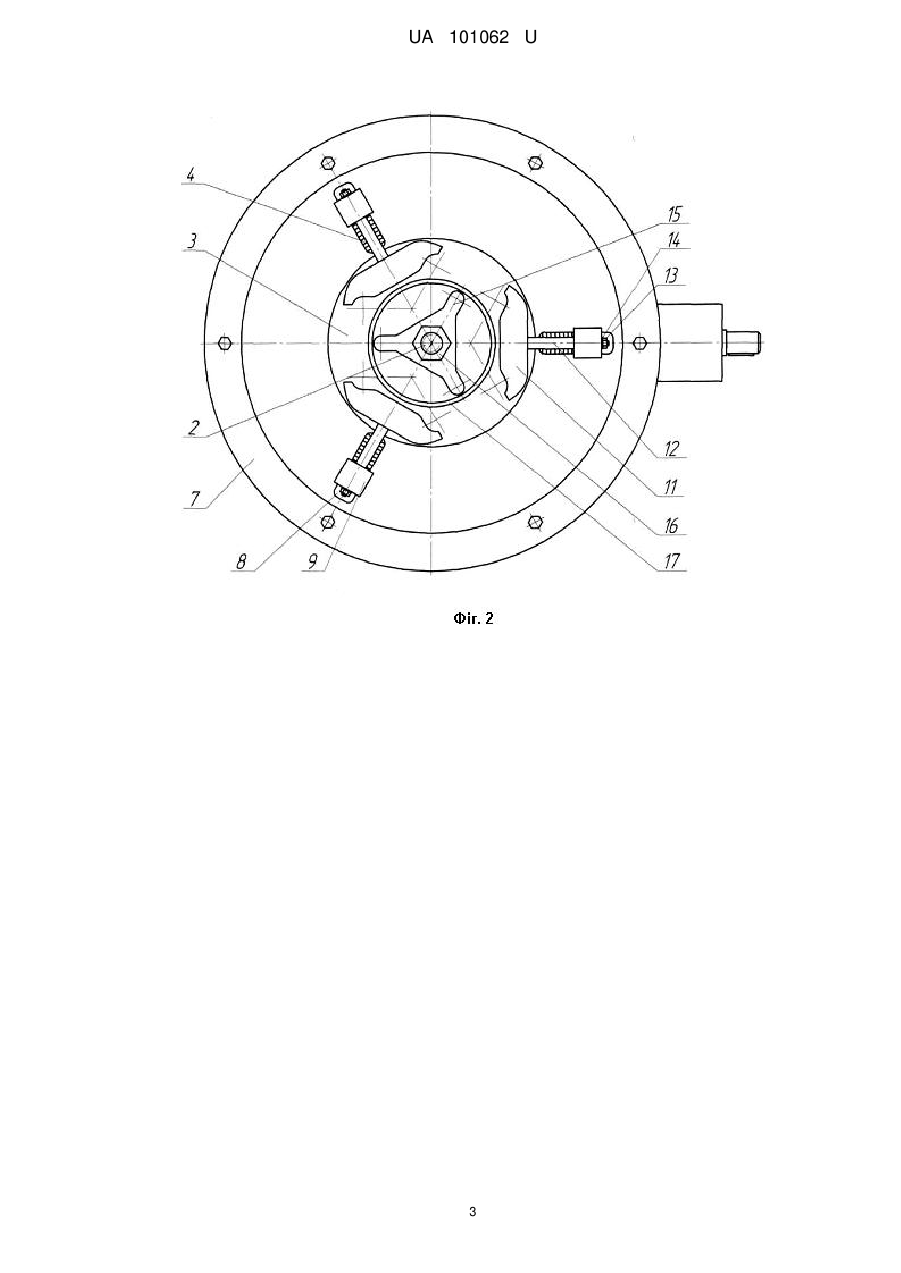

Реферат: Пристрій для виготовлення профільної втулки муфти втулкової запобіжної пружної являє собою матрицю та пуансон. На осі, яка встановлена нерухомо в корпусі, розміщений диск з архімедовою спіраллю на верхньому торці, а на нижньому торці диска виготовлено конічне зубчасте колесо, з яким з'єднана зубчаста конічна шестірня для забезпечення обертального руху диска. В кришці корпуса над диском у радіальних напрямних розміщено кулачки, нижні виступи яких заходять у западини архімедової спіралі. Зверху на кулачках через штанги закріплено пуансони для формування зовнішнього обрису профільної втулки, а на згаданій нерухомій осі, над диском закріплена нерухомо матриця з внутрішнім обрисом профільної втулки у вигляді, наприклад рівностороннього трикутника в площині руху пуансона. Вершини рівностороннього трикутника винесені на зовні, з зовнішнім обрисом у вигляді підков. UA 101062 U (12) UA 101062 U UA 101062 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана у муфтах запобіжних пружних та інших виробах, в умовах динамічного навантаження. Відома втулкова муфта зі штифтами (див. Малащенко В.О. Муфти приводів. Конструкції та приклади розрахунків. Навч. посібник. - Львів: Видавництво Національного університету "Львівська політехніка", 2006. - 196 с., рис. 2.1), що містить циліндричну втулку, яка з'єднує ведучий і ведений вали штифтами, встановленими у площині перпендикулярній до осі обертання. Основним недоліком відомої муфти є її циліндрична втулка, яка має велику жорсткість і вона виконує лише дві функції - з'єднує вали і передає обертальний момент від одного вала до другого миттєво, тобто ударно, тому необхідно циліндричну втулку замінити на профільну пружну втулку, але пристрій для виготовлення профільної пружної втулки не розроблений. Відома втулкова муфта з шпонками (див. Малащенко В.О. Муфти приводів. Конструкції та приклади розрахунків. Навч. посібник. - Львів: Видавництво Національного університету "Львівська політехніка", 2006. - 196 с., рис 2.3), що містить циліндричну втулку, яка з'єднує ведучий і ведений вали жорсткими шпонками призматичними або сегментними, встановленими у пази паралельно до осі обертання. Основним недоліком відомої муфти є її циліндрична втулка, яка має велику жорсткість і вона виконує лише дві функції - з'єднує вали і передає обертальний момент від одного вала до другого миттєво, тобто ударно, тому необхідно циліндричну втулку замінити на профільну пружну втулку, але пристрій для виготовлення профільної пружної втулки не розроблений. Відома втулкова муфта зі шліцами (див. Малащенко В.О. Муфти приводів. Конструкції та приклади розрахунків. Навч. посібник. - Львів: Видавництво Національного університету "Львівська політехніка", 2006. - 196 с., рис. 2.5), що містить циліндричну втулку, яка з'єднує ведучий і ведений вали шліцами, виконаними паралельно до осі обертання на внутрішній поверхні. Основним недоліком відомої муфти є її циліндрична втулка, яка має велику жорсткість і вона виконує лише дві функції - з'єднує вали і передає обертальний момент від одного вала до другого миттєво, тобто ударно, тому необхідно циліндричну втулку замінити на профільну пружну втулку, але пристрій для виготовлення профільної пружної втулки не розроблений. Відомий кулачковий патрон (див. Фещенко В.Н. Обработка на токарно-револьверных станках. - М.: Высшая школа, 1989. - С. 51. - рис. 3.1,), найбільш близький аналог до запропонованої корисної моделі, який служить для затискання деталі та містить кулачки, що переміщаються за допомогою диска з архімедовою спіраллю, у витки цієї спіралі заходять нижні виступи кулачків, а на зворотній стороні диска виготовлене конічне зубчасте колесо з яким з'єднана зубчаста конічна шестірня для забезпечення обертального руху диска. Основним недоліком відомого кулачкового патрона є те, що він служить для затискання деталей і не приспособлений для виготовлення профільної втулки. Задача корисної моделі полягає у розробці пристрою на основі кулачкового патрона, який буде містити матрицю та пуансон, для виготовлення профільної втулки муфти втулкової запобіжної пружної. Поставлена задача вирішується тим, що у пристрої для виготовлення профільної втулки муфти втулкової запобіжної пружної, що являє собою матрицю та пуансон, згідно з корисною моделлю, на осі, яка встановлена нерухомо в корпусі, розміщено диск з архімедовою спіраллю на верхньому торці, а на нижньому торці диска виготовлено конічне зубчасте колесо, з яким з'єднано зубчасту конічну шестірню для забезпечення обертального руху диска, в кришці корпуса над диском у радіальних напрямних розміщено кулачки, нижні виступи яких заходять у западини архімедової спіралі, зверху на кулачках через штанги закріплено пуансони для формування зовнішнього обрису профільної втулки, а на згаданій нерухомій осі, над диском закріплено нерухомо матрицю з внутрішнім обрисом профільної втулки у вигляді, наприклад, рівностороннього трикутника в площині руху пуансона, причому вершини рівностороннього трикутника винесені на зовні, з зовнішнім обрисом у вигляді підков. Запропонований пристрій для виготовлення профільної втулки муфти втулкової запобіжної пружної дозволяє легко виготовляти профільну втулку муфти втулкової запобіжної пружної з профілем рівностороннього трикутника з підковоподібними вершинами, яка в умовах динамічного навантаження м'якіше передає обертальний момент від ведучого до веденого вала та має запобіжну функцію. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний пристрій для виготовлення профільної втулки для муфти втулкової пружної запобіжної, загальний вигляд, початкове положення; на фіг. 2 показано те, що на фіг. 1, вид А, початкове положення; на фіг. З 1 UA 101062 U 5 10 15 20 25 показано те, що на фіг. 1, вид А, кінцеве положення, коли виготовлена профільна втулка; на фіг. 4 показано те, що на фіг. 1, вид Б, положення канавок архімедової спіралі та виступів кулачків. Пристрій для виготовлення профільної втулки для муфти втулкової запобіжної пружної складається з корпуса 1, в якому встановлена нерухомо вісь 2, на якій рухомо розміщено диск 3, на верхньому торці якого виконана архімедова спіраль 4, а на нижньому - конічне зубчасте колесо 5, з яким з'єднана конічна зубчаста шестірня 6 для забезпечення обертального руху диска 3. На корпусі 1 зцентрована відносно нерухомої осі 2, над диском 3 встановлена нерухома кришка 7 з радіальними напрямними пазами 8, у які встановлено кулачки 9, нижні виступи яких 10 заходять у западини архімедової спіралі 4. На верхніх торцях кулачків 9 встановлено пуансони 11 для формування зовнішнього обрису профільної втулки, які з'єднані з кулачками 9 штангою 12 і закріплені гайкою 13 через шайбу 14. Над кришкою 7 на нерухомій осі 2 закріплено нерухомо матрицю 15 гайкою 16. Пристрій для виготовлення профільної втулки для муфти втулкової запобіжної пружної працює наступним чином. Для виготовлення профільної втулки пристрій приводиться в початкове положення обертанням диска 3 за допомогою конічної зубчастої шестірні 6 через конічне зубчасте колесо 5. Тоді кулачки 9, нижні виступи 10, яких заходять в западини архімедової спіралі 4, з пуансонами 11 в радіальних напрямних пазах 8 перемістяться в крайнє зовнішнє положення. В цьому положенні в пристрій вставляють заготовку 17 для виготовлення профільної втулки 18. Після чого обертанням диска 3 в зворотному напрямку через конічну зубчасту шестірню 6 і конічне зубчасте колесо 5, зміщаються кулачки 9 з пуансонами 11, на радіальних напрямних пазах 8 до середини і формують на матриці 15 із заготовки 17 профільну втулку 18. Запропонований пристрій для виготовлення профільної втулки муфти втулкової запобіжної пружної дозволяє легко виготовляти профільну втулку муфти втулкової запобіжної пружної з профілем рівностороннього трикутника з підковоподібними вершинами, яка в умовах динамічного навантаження м'якіше передає обертальний момент від ведучого до веденого вала та має запобіжну функцію. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Пристрій для виготовлення профільної втулки муфти втулкової запобіжної пружної, що являє собою матрицю та пуансон, який відрізняється тим, що на осі, яка встановлена нерухомо в корпусі, розміщено диск з архімедовою спіраллю на верхньому торці, а на нижньому торці диска виготовлено конічне зубчасте колесо, з яким з'єднана зубчаста конічна шестірня для забезпечення обертального руху диска, в кришці корпуса над диском у радіальних напрямних розміщено кулачки, нижні виступи яких заходять у западини архімедової спіралі, зверху на кулачках через штанги закріплено пуансони для формування зовнішнього обрису профільної втулки, а на згаданій нерухомій осі, над диском закріплена нерухомо матриця з внутрішнім обрисом профільної втулки у вигляді, наприклад рівностороннього трикутника в площині руху пуансона, причому вершини рівностороннього трикутника винесені на зовні, з зовнішнім обрисом у вигляді підков. 2 UA 101062 U 3 UA 101062 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
