Спосіб виготовлення втулки на стержні, наприклад, для підвісного високовольтного ізолятора

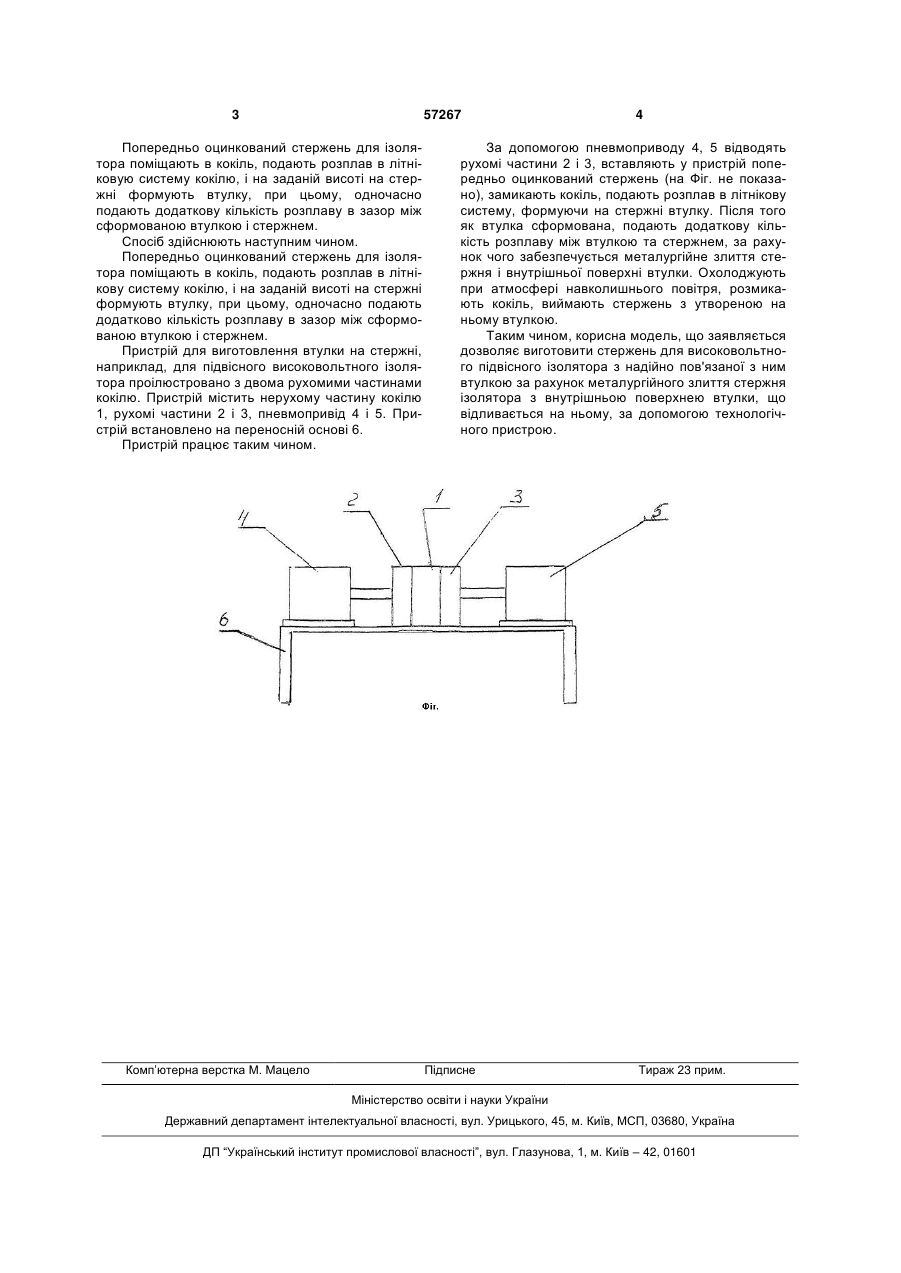

Спосіб виготовлення втулки на стержні, наприклад, для підвісного високовольтного ізолятора, що включає виготовлення литтям, який відрізняється тим, що попередньо оцинкований стержень поміщають в кокіль і на необхідній висоті формують на ньому втулку, подаючи розплав цинку в ливникову систему кокілю, після формування втулки подають додаткову кількість розплаву в зазор між сформованою втулкою і стержнем. (19) (21) u201000555 (22) 20.01.2010 (24) 25.02.2011 (31) 2009104222 (32) 09.02.2009 (33) RU (46) 25.02.2011, Бюл.№ 4, 2011 р. (72) ГОЛОВІН ВЛАДІМІР МІХАЙЛОВІЧ, RU, БАСТРІКОВ СЄРГЄЙ ГЄННАДЬЄВІЧ, RU (73) ОТКРИТОЄ АКЦИОНЄРНОЄ ОБЩЄСТВО "ЮЖНОУРАЛЬСКІЙ АРМАТУРНО-ІЗОЛЯТОРНИЙ ЗАВОД", RU 3 57267 Попередньо оцинкований стержень для ізолятора поміщають в кокіль, подають розплав в літніковую систему кокілю, і на заданій висоті на стержні формують втулку, при цьому, одночасно подають додаткову кількість розплаву в зазор між сформованою втулкою і стержнем. Спосіб здійснюють наступним чином. Попередньо оцинкований стержень для ізолятора поміщають в кокіль, подають розплав в літнікову систему кокілю, і на заданій висоті на стержні формують втулку, при цьому, одночасно подають додатково кількість розплаву в зазор між сформованою втулкою і стержнем. Пристрій для виготовлення втулки на стержні, наприклад, для підвісного високовольтного ізолятора проілюстровано з двома рухомими частинами кокілю. Пристрій містить нерухому частину кокілю 1, рухомі частини 2 і 3, пневмопривід 4 і 5. Пристрій встановлено на переносній основі 6. Пристрій працює таким чином. Комп’ютерна верстка М. Мацело 4 За допомогою пневмоприводу 4, 5 відводять рухомі частини 2 і 3, вставляють у пристрій попередньо оцинкований стержень (на Фіг. не показано), замикають кокіль, подають розплав в літнікову систему, формуючи на стержні втулку. Після того як втулка сформована, подають додаткову кількість розплаву між втулкою та стержнем, за рахунок чого забезпечується металургійне злиття стержня і внутрішньої поверхні втулки. Охолоджують при атмосфері навколишнього повітря, розмикають кокіль, виймають стержень з утвореною на ньому втулкою. Таким чином, корисна модель, що заявляється дозволяє виготовити стержень для високовольтного підвісного ізолятора з надійно пов'язаної з ним втулкою за рахунок металургійного злиття стержня ізолятора з внутрішньою поверхнею втулки, що відливається на ньому, за допомогою технологічного пристрою. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
