Збірний залізобетонний фундамент з опорною фермою

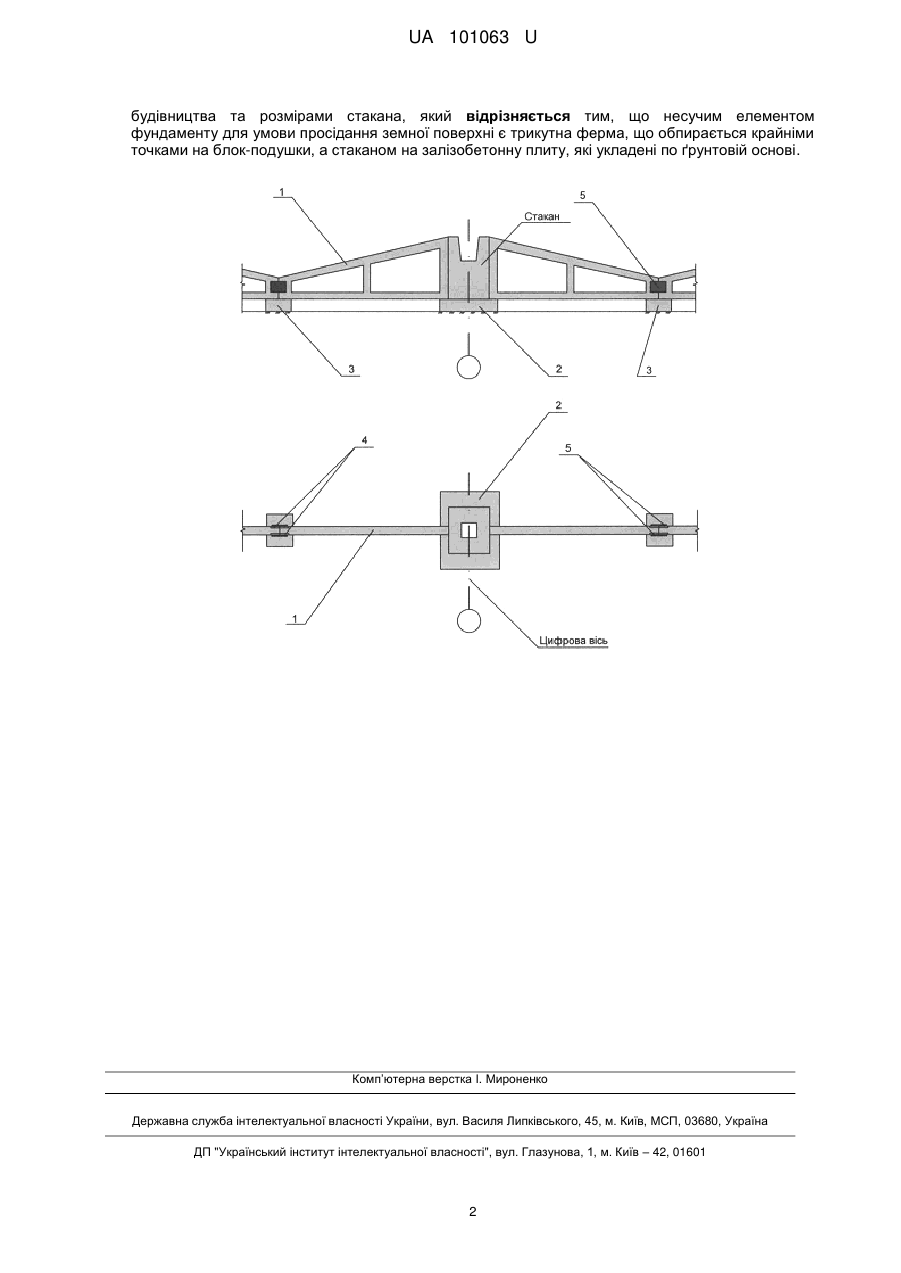

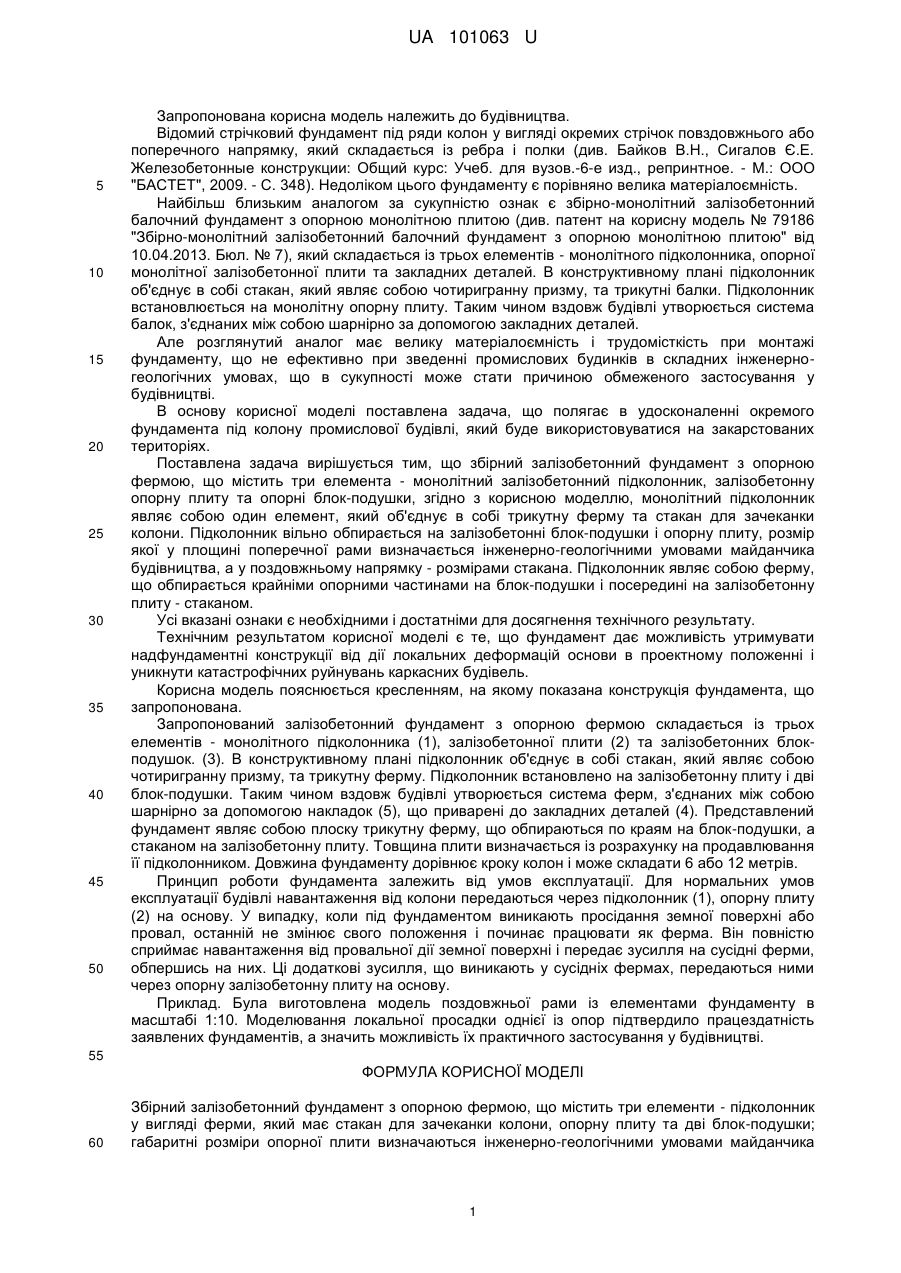

Реферат: UA 101063 U UA 101063 U 5 10 15 20 25 30 35 40 45 50 Запропонована корисна модель належить до будівництва. Відомий стрічковий фундамент під ряди колон у вигляді окремих стрічок повздовжнього або поперечного напрямку, який складається із ребра і полки (див. Байков В.Н., Сигалов Є.Е. Железобетонные конструкции: Общий курс: Учеб. для вузов.-6-е изд., репринтное. - М.: ООО "БАСТЕТ", 2009. - С. 348). Недоліком цього фундаменту є порівняно велика матеріалоємність. Найбільш близьким аналогом за сукупністю ознак є збірно-монолітний залізобетонний балочний фундамент з опорною монолітною плитою (див. патент на корисну модель № 79186 "Збірно-монолітний залізобетонний балочний фундамент з опорною монолітною плитою" від 10.04.2013. Бюл. № 7), який складається із трьох елементів - монолітного підколонника, опорної монолітної залізобетонної плити та закладних деталей. В конструктивному плані підколонник об'єднує в собі стакан, який являє собою чотиригранну призму, та трикутні балки. Підколонник встановлюється на монолітну опорну плиту. Таким чином вздовж будівлі утворюється система балок, з'єднаних між собою шарнірно за допомогою закладних деталей. Але розглянутий аналог має велику матеріалоємність і трудомісткість при монтажі фундаменту, що не ефективно при зведенні промислових будинків в складних інженерногеологічних умовах, що в сукупності може стати причиною обмеженого застосування у будівництві. В основу корисної моделі поставлена задача, що полягає в удосконаленні окремого фундамента під колону промислової будівлі, який буде використовуватися на закарстованих територіях. Поставлена задача вирішується тим, що збірний залізобетонний фундамент з опорною фермою, що містить три елемента - монолітний залізобетонний підколонник, залізобетонну опорну плиту та опорні блок-подушки, згідно з корисною моделлю, монолітний підколонник являє собою один елемент, який об'єднує в собі трикутну ферму та стакан для зачеканки колони. Підколонник вільно обпирається на залізобетонні блок-подушки і опорну плиту, розмір якої у площині поперечної рами визначається інженерно-геологічними умовами майданчика будівництва, а у поздовжньому напрямку - розмірами стакана. Підколонник являє собою ферму, що обпирається крайніми опорними частинами на блок-подушки і посередині на залізобетонну плиту - стаканом. Усі вказані ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом корисної моделі є те, що фундамент дає можливість утримувати надфундаментні конструкції від дії локальних деформацій основи в проектному положенні і уникнути катастрофічних руйнувань каркасних будівель. Корисна модель пояснюється кресленням, на якому показана конструкція фундамента, що запропонована. Запропонований залізобетонний фундамент з опорною фермою складається із трьох елементів - монолітного підколонника (1), залізобетонної плити (2) та залізобетонних блокподушок. (3). В конструктивному плані підколонник об'єднує в собі стакан, який являє собою чотиригранну призму, та трикутну ферму. Підколонник встановлено на залізобетонну плиту і дві блок-подушки. Таким чином вздовж будівлі утворюється система ферм, з'єднаних між собою шарнірно за допомогою накладок (5), що приварені до закладних деталей (4). Представлений фундамент являє собою плоску трикутну ферму, що обпираються по краям на блок-подушки, а стаканом на залізобетонну плиту. Товщина плити визначається із розрахунку на продавлювання її підколонником. Довжина фундаменту дорівнює кроку колон і може складати 6 або 12 метрів. Принцип роботи фундамента залежить від умов експлуатації. Для нормальних умов експлуатації будівлі навантаження від колони передаються через підколонник (1), опорну плиту (2) на основу. У випадку, коли під фундаментом виникають просідання земної поверхні або провал, останній не змінює свого положення і починає працювати як ферма. Він повністю сприймає навантаження від провальної дії земної поверхні і передає зусилля на сусідні ферми, обпершись на них. Ці додаткові зусилля, що виникають у сусідніх фермах, передаються ними через опорну залізобетонну плиту на основу. Приклад. Була виготовлена модель поздовжньої рами із елементами фундаменту в масштабі 1:10. Моделювання локальної просадки однієї із опор підтвердило працездатність заявлених фундаментів, а значить можливість їх практичного застосування у будівництві. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Збірний залізобетонний фундамент з опорною фермою, що містить три елементи - підколонник у вигляді ферми, який має стакан для зачеканки колони, опорну плиту та дві блок-подушки; габаритні розміри опорної плити визначаються інженерно-геологічними умовами майданчика 1 UA 101063 U будівництва та розмірами стакана, який відрізняється тим, що несучим елементом фундаменту для умови просідання земної поверхні є трикутна ферма, що обпирається крайніми точками на блок-подушки, а стаканом на залізобетонну плиту, які укладені по ґрунтовій основі. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
