Робочий орган для розміщення в ґрунті рідинних добрив

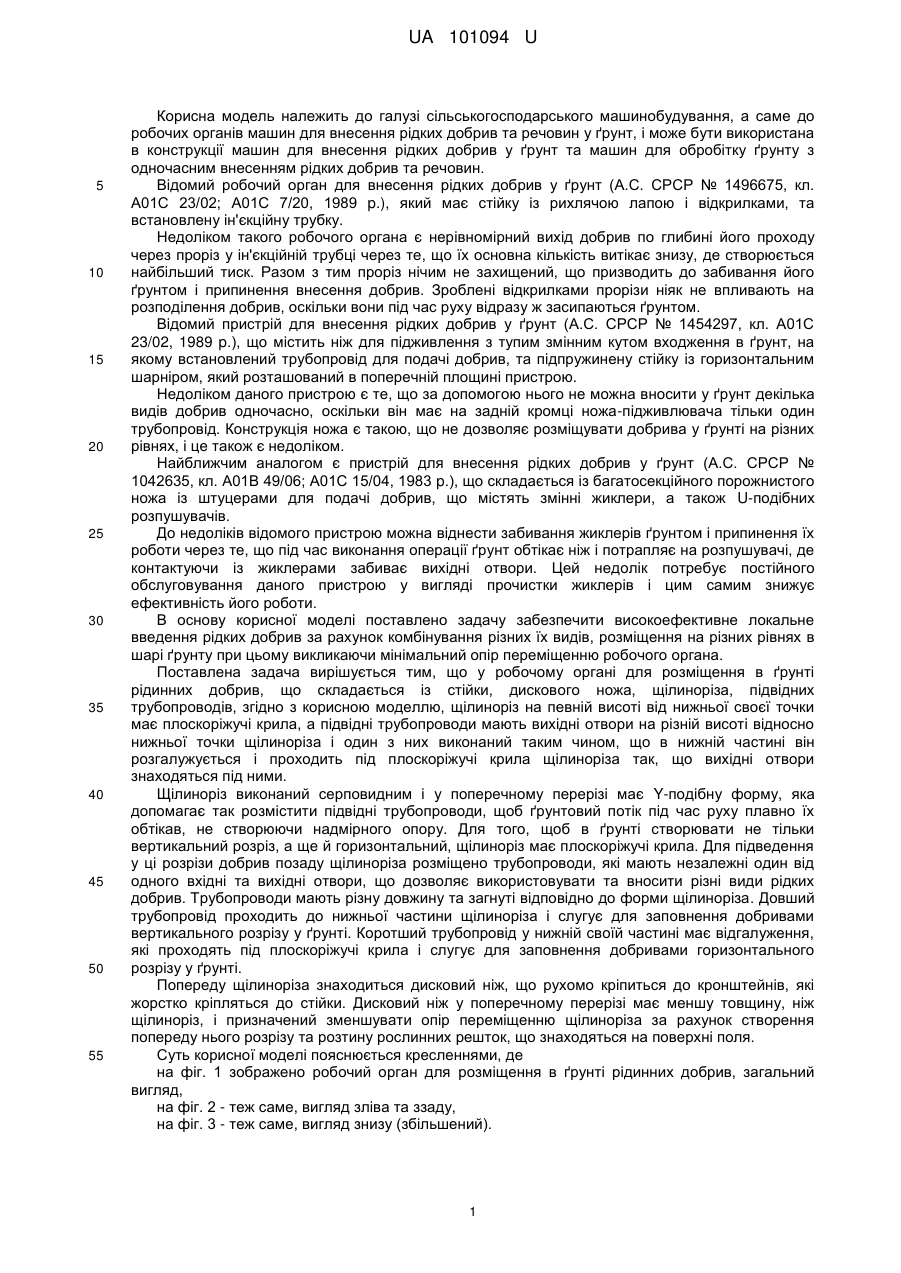

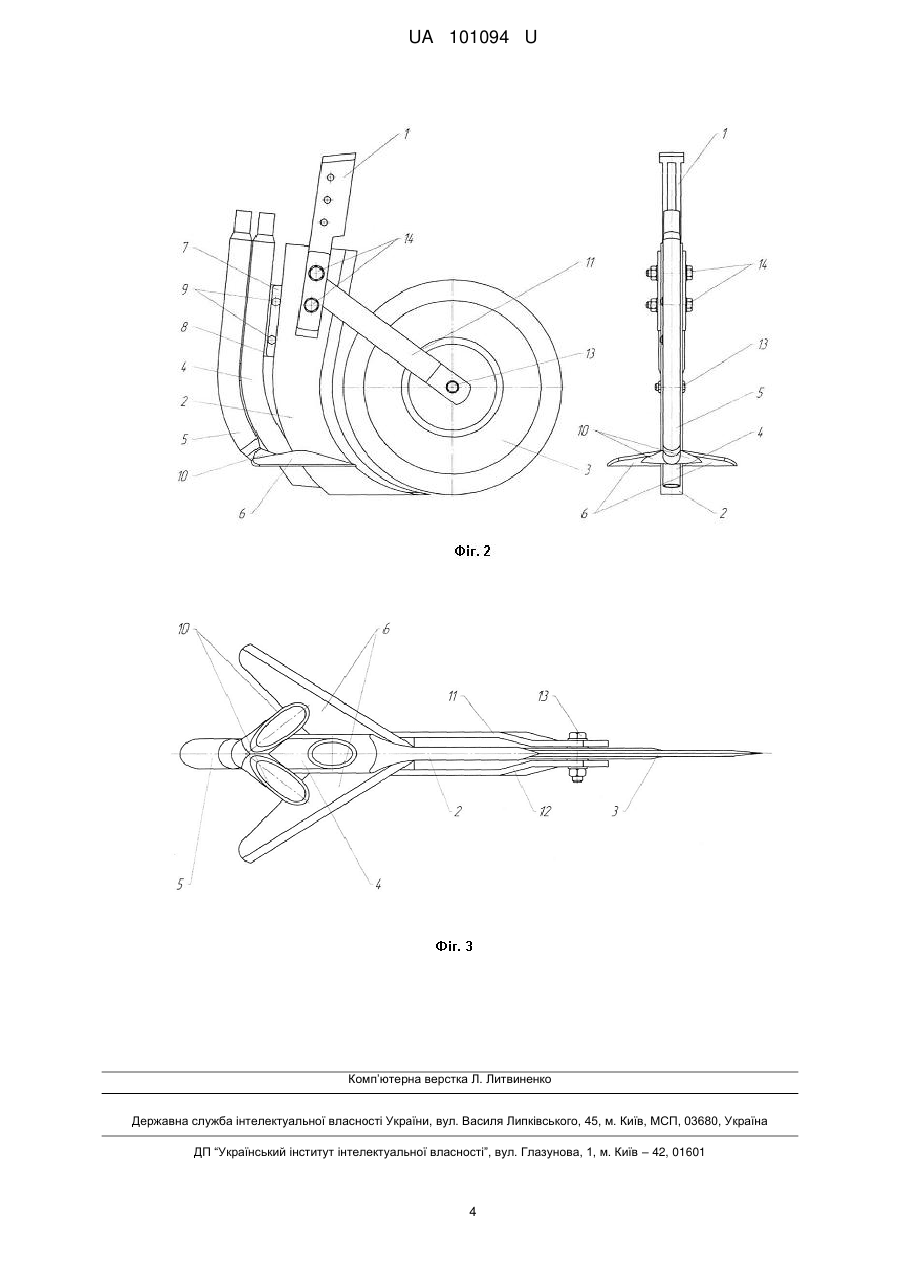

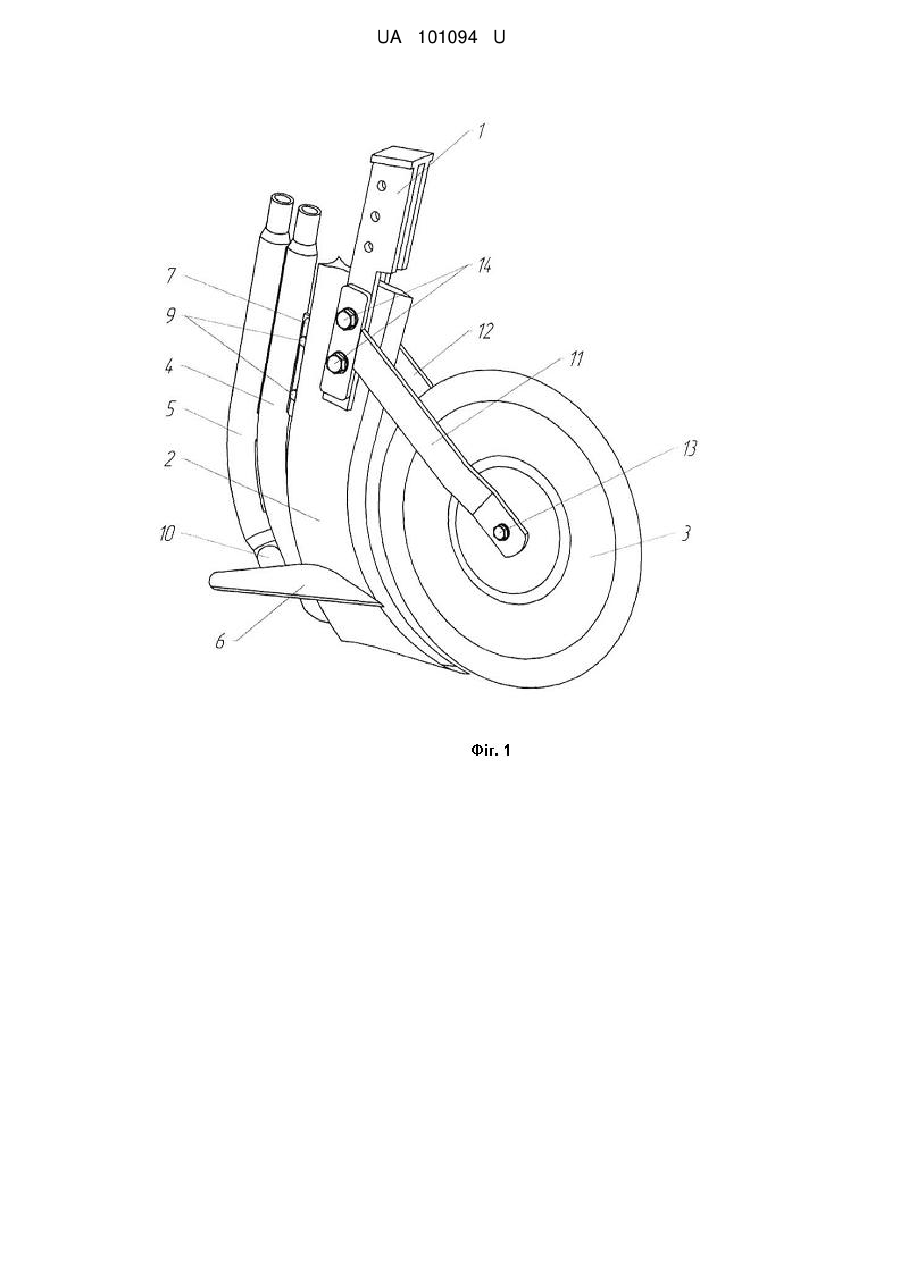

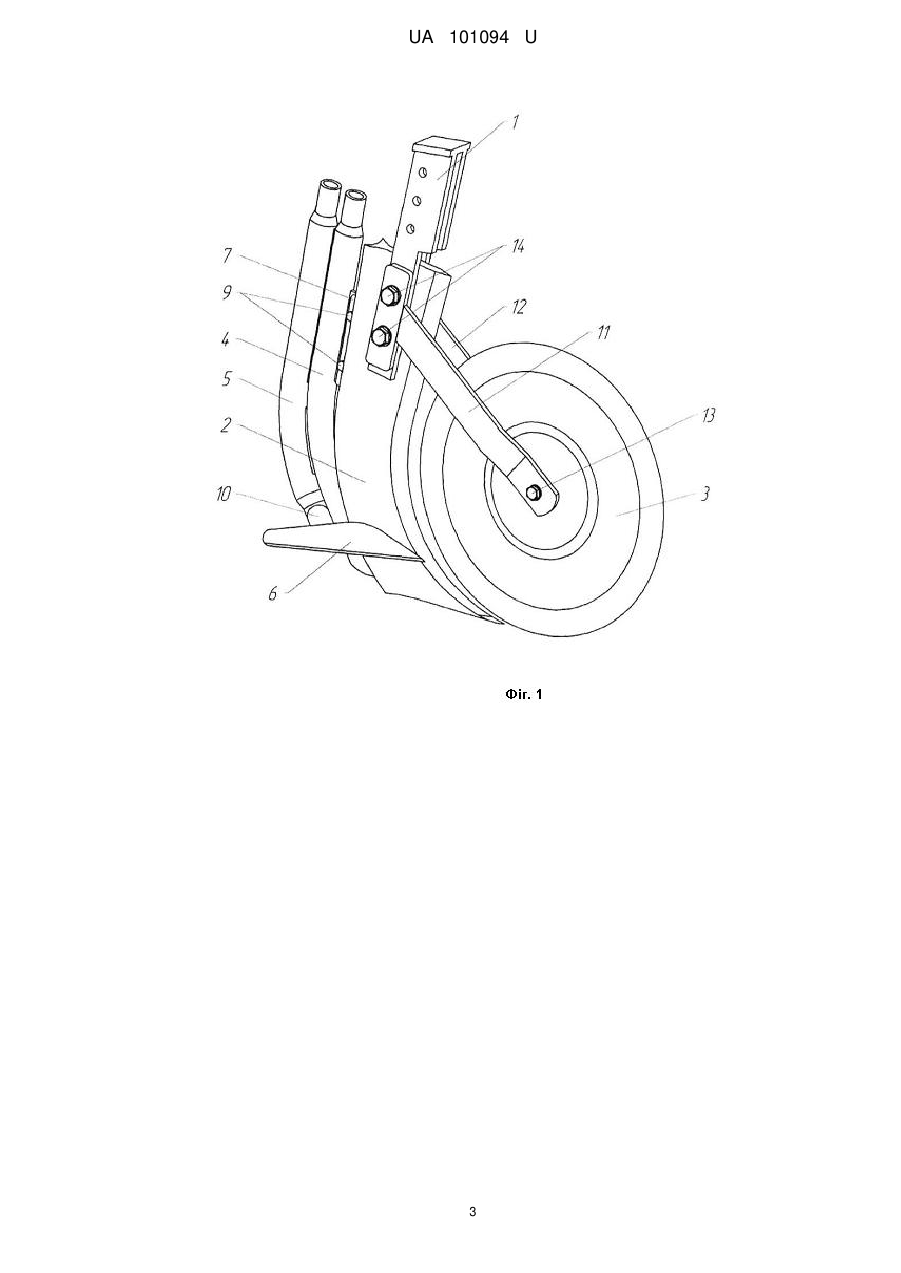

Реферат: UA 101094 U UA 101094 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до робочих органів машин для внесення рідких добрив та речовин у ґрунт, і може бути використана в конструкції машин для внесення рідких добрив у ґрунт та машин для обробітку ґрунту з одночасним внесенням рідких добрив та речовин. Відомий робочий орган для внесення рідких добрив у ґрунт (А.С. СРСР № 1496675, кл. А01С 23/02; А01С 7/20, 1989 p.), який має стійку із рихлячою лапою і відкрилками, та встановлену ін'єкційну трубку. Недоліком такого робочого органа є нерівномірний вихід добрив по глибині його проходу через проріз у ін'єкційній трубці через те, що їх основна кількість витікає знизу, де створюється найбільший тиск. Разом з тим проріз нічим не захищений, що призводить до забивання його ґрунтом і припинення внесення добрив. Зроблені відкрилками прорізи ніяк не впливають на розподілення добрив, оскільки вони під час руху відразу ж засипаються ґрунтом. Відомий пристрій для внесення рідких добрив у ґрунт (А.С. СРСР № 1454297, кл. А01С 23/02, 1989 p.), що містить ніж для підживлення з тупим змінним кутом входження в ґрунт, на якому встановлений трубопровід для подачі добрив, та підпружинену стійку із горизонтальним шарніром, який розташований в поперечній площині пристрою. Недоліком даного пристрою є те, що за допомогою нього не можна вносити у ґрунт декілька видів добрив одночасно, оскільки він має на задній кромці ножа-підживлювача тільки один трубопровід. Конструкція ножа є такою, що не дозволяє розміщувати добрива у ґрунті на різних рівнях, і це також є недоліком. Найближчим аналогом є пристрій для внесення рідких добрив у ґрунт (А.С. СРСР № 1042635, кл. А01В 49/06; А01С 15/04, 1983 p.), що складається із багатосекційного порожнистого ножа із штуцерами для подачі добрив, що містять змінні жиклери, а також U-подібних розпушувачів. До недоліків відомого пристрою можна віднести забивання жиклерів ґрунтом і припинення їх роботи через те, що під час виконання операції ґрунт обтікає ніж і потрапляє на розпушувачі, де контактуючи із жиклерами забиває вихідні отвори. Цей недолік потребує постійного обслуговування даного пристрою у вигляді прочистки жиклерів і цим самим знижує ефективність його роботи. В основу корисної моделі поставлено задачу забезпечити високоефективне локальне введення рідких добрив за рахунок комбінування різних їх видів, розміщення на різних рівнях в шарі ґрунту при цьому викликаючи мінімальний опір переміщенню робочого органа. Поставлена задача вирішується тим, що у робочому органі для розміщення в ґрунті рідинних добрив, що складається із стійки, дискового ножа, щілиноріза, підвідних трубопроводів, згідно з корисною моделлю, щілиноріз на певній висоті від нижньої своєї точки має плоскоріжучі крила, а підвідні трубопроводи мають вихідні отвори на різній висоті відносно нижньої точки щілиноріза і один з них виконаний таким чином, що в нижній частині він розгалужується і проходить під плоскоріжучі крила щілиноріза так, що вихідні отвори знаходяться під ними. Щілиноріз виконаний серповидним і у поперечному перерізі має Y-подібну форму, яка допомагає так розмістити підвідні трубопроводи, щоб ґрунтовий потік під час руху плавно їх обтікав, не створюючи надмірного опору. Для того, щоб в ґрунті створювати не тільки вертикальний розріз, а ще й горизонтальний, щілиноріз має плоскоріжучі крила. Для підведення у ці розрізи добрив позаду щілиноріза розміщено трубопроводи, які мають незалежні один від одного вхідні та вихідні отвори, що дозволяє використовувати та вносити різні види рідких добрив. Трубопроводи мають різну довжину та загнуті відповідно до форми щілиноріза. Довший трубопровід проходить до нижньої частини щілиноріза і слугує для заповнення добривами вертикального розрізу у ґрунті. Коротший трубопровід у нижній своїй частині має відгалуження, які проходять під плоскоріжучі крила і слугує для заповнення добривами горизонтального розрізу у ґрунті. Попереду щілиноріза знаходиться дисковий ніж, що рухомо кріпиться до кронштейнів, які жорстко кріпляться до стійки. Дисковий ніж у поперечному перерізі має меншу товщину, ніж щілиноріз, і призначений зменшувати опір переміщенню щілиноріза за рахунок створення попереду нього розрізу та розтину рослинних решток, що знаходяться на поверхні поля. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено робочий орган для розміщення в ґрунті рідинних добрив, загальний вигляд, на фіг. 2 - теж саме, вигляд зліва та ззаду, на фіг. 3 - теж саме, вигляд знизу (збільшений). 1 UA 101094 U 5 10 15 20 25 30 35 40 Робочий орган для розміщення в ґрунті рідинних добрив складається із стійки 1, щілиноріза 2, дискового ножа 3, підвідних трубопроводів 4 та 5. Щілиноріз 2 має плоскоріжучі крила 6 та монтажні виступи 7. Підвідні трубопроводи 4 та 5 жорстко між собою з'єднані, наприклад, зварюванням. Трубопровід 4 має монтажний виступ 8, який заходить між монтажні виступи 7. За допомогою елементів кріплення 9 типу різьбового з'єднання виступ 8 кріпиться до виступів 7. Таким чином забезпечується приєднання трубопроводів 4 та 5 до щілиноріза 2. Підвідний трубопровід 5 у просторі під плоскоріжучими крилами 6 має відгалуження 10. Дисковий ніж 3 за допомогою елемента кріплення 13 фіксується з можливістю обертання у лівому 11 та правому 12 кронштейнах. Стійка 1, щілиноріз 2, лівий 11 та правий 12 кронштейни з'єднуються між собою елементами кріплення 14, наприклад - різьбовим з'єднанням. Робочий орган для розміщення в ґрунті рідинних добрив працює наступним чином. Заглибивши його у ґрунт за допомогою навісної системи розпочинають рух тягового агрегату. Під час переміщення дисковий ніж 3 виконує обертовий рух, роблячи у поверхні ґрунту розріз відповідних розмірів та форми. Будь-які рослинні рештки, що трапляються на його траєкторії руху, також розрізаються. Щілиноріз 2 входить у вже зроблений розріз та збільшує його ширину відповідно до своїх параметрів. Плоскоріжучі крила 6 роблять відповідно також розріз, проте у горизонтальній площині. У цей час по підвідних трубопроводах 4 та 5 у зроблені розрізи проходять добрива. По трубопроводу 4 добрива потрапляють на дно вертикального розрізу, зробленого щілинорізом 2. По трубопроводу 5 добрива проходять під плоскоріжучі крила 6, відповідно потрапляючи у горизонтальний розріз. Так відбувається заповнення добривами звільненого від ґрунту простору. В процесі переміщення ґрунтовий потік обтікає робочий орган і засипає позаду нього зроблені розрізи. Даний робочий орган має відносно невелику робочу ширину, що викликає незначне руйнування ґрунту під час виконання операції, а отже створює менший опір. Це веде до того, що для використання такого робочого органа потрібне менше тягове зусилля, а також створює можливість використання його на ґрунтах з високою щільністю, лугах, пасовищах. Таким чином вирішуються досить важливі проблеми в сучасному землеробстві, а саме одночасне внесення різних видів рідинного добрива, внесення добрив локально в ґрунт, що позитивно впливає на їх засвоювання, розміщення добрив за один прохід на різних рівнях глибини, мінімальне руйнування ґрунту, створення невеликого опору переміщенню і тим самим зменшення вимог до тягового зусилля. Такі аспекти є надзвичайно важливими та потрібними у веденні рослинництва, і вони сприяють інтенсифікації процесу вирощування сільськогосподарських культур, збільшенню їх врожайності, зменшенню затрат на підживлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Робочий орган для розміщення в ґрунті рідинних добрив, що складається із стійки, дискового ножа, щілиноріза, підвідних трубопроводів, який відрізняється тим, що щілиноріз на певній висоті від нижньої своєї точки має плоскоріжучі крила, а підвідні трубопроводи мають вихідні отвори на різній висоті відносно нижньої точки щілиноріза і один з них виконаний таким чином, що в нижній частині він розгалужується і проходить під плоскоріжучі крила щілиноріза так, що вихідні отвори знаходяться під ними. 2 UA 101094 U 3 UA 101094 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
