Захисна балістична маска “кіборг”

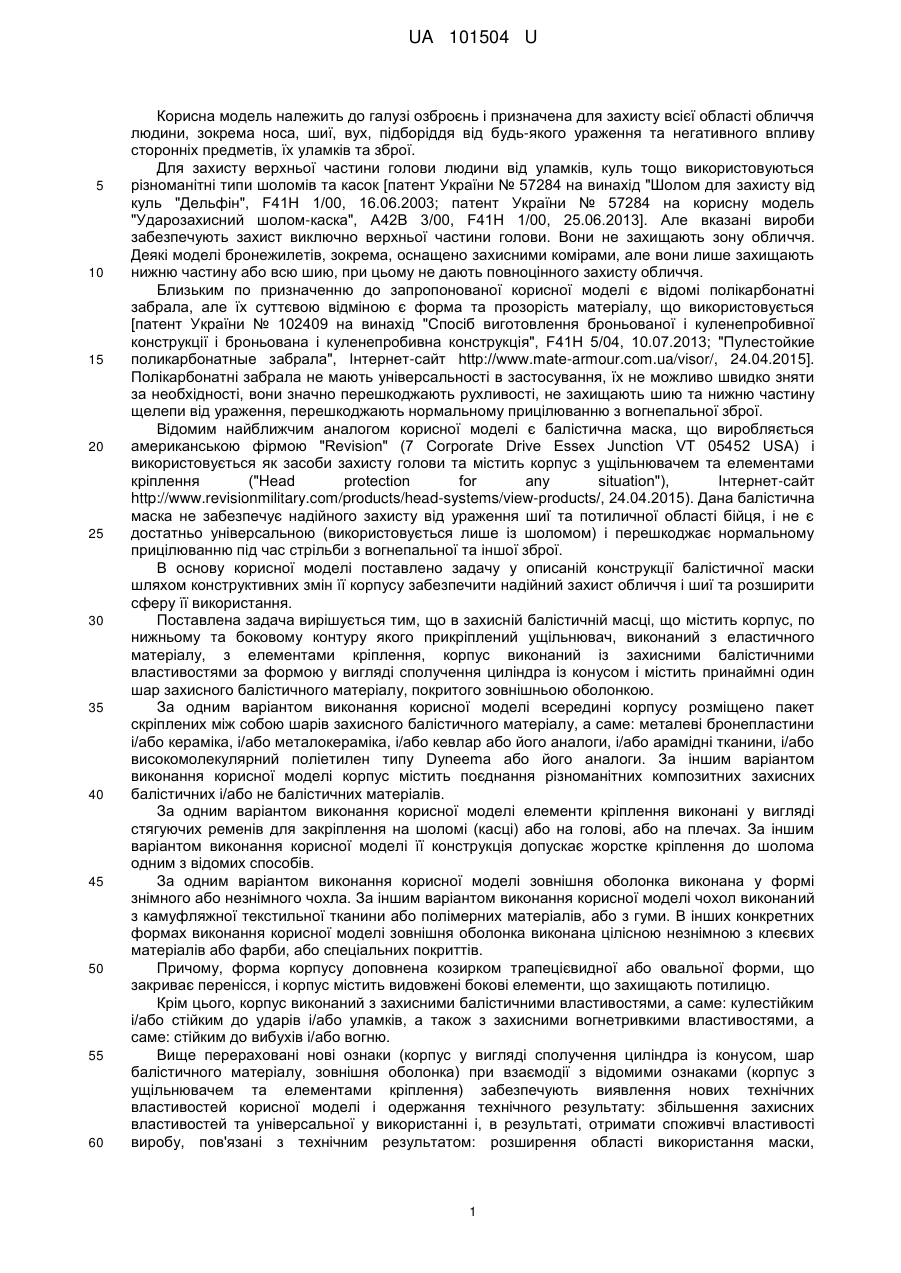

Реферат: UA 101504 U UA 101504 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєнь і призначена для захисту всієї області обличчя людини, зокрема носа, шиї, вух, підборіддя від будь-якого ураження та негативного впливу сторонніх предметів, їх уламків та зброї. Для захисту верхньої частини голови людини від уламків, куль тощо використовуються різноманітні типи шоломів та касок [патент України № 57284 на винахід "Шолом для захисту від куль "Дельфін", F41H 1/00, 16.06.2003; патент України № 57284 на корисну модель "Ударозахисний шолом-каска", A42B 3/00, F41H 1/00, 25.06.2013]. Але вказані вироби забезпечують захист виключно верхньої частини голови. Вони не захищають зону обличчя. Деякі моделі бронежилетів, зокрема, оснащено захисними комірами, але вони лише захищають нижню частину або всю шию, при цьому не дають повноцінного захисту обличчя. Близьким по призначенню до запропонованої корисної моделі є відомі полікарбонатні забрала, але їх суттєвою відміною є форма та прозорість матеріалу, що використовується [патент України № 102409 на винахід "Спосіб виготовлення броньованої і куленепробивної конструкції і броньована і куленепробивна конструкція", F41H 5/04, 10.07.2013; "Пулестойкие поликарбонатные забрала", Інтернет-сайт http://www.mate-armour.com.ua/visor/, 24.04.2015]. Полікарбонатні забрала не мають універсальності в застосування, їх не можливо швидко зняти за необхідності, вони значно перешкоджають рухливості, не захищають шию та нижню частину щелепи від ураження, перешкоджають нормальному прицілюванню з вогнепальної зброї. Відомим найближчим аналогом корисної моделі є балістична маска, що виробляється американською фірмою "Revision" (7 Corporate Drive Essex Junction VT 05452 USA) і використовується як засоби захисту голови та містить корпус з ущільнювачем та елементами кріплення ("Head protection for any situation"), Інтернет-сайт http://www.revisionmilitary.com/products/head-systems/view-products/, 24.04.2015). Дана балістична маска не забезпечує надійного захисту від ураження шиї та потиличної області бійця, і не є достатньо універсальною (використовується лише із шоломом) і перешкоджає нормальному прицілюванню під час стрільби з вогнепальної та іншої зброї. В основу корисної моделі поставлено задачу у описаній конструкції балістичної маски шляхом конструктивних змін її корпусу забезпечити надійний захист обличчя і шиї та розширити сферу її використання. Поставлена задача вирішується тим, що в захисній балістичній масці, що містить корпус, по нижньому та боковому контуру якого прикріплений ущільнювач, виконаний з еластичного матеріалу, з елементами кріплення, корпус виконаний із захисними балістичними властивостями за формою у вигляді сполучення циліндра із конусом і містить принаймні один шар захисного балістичного матеріалу, покритого зовнішньою оболонкою. За одним варіантом виконання корисної моделі всередині корпусу розміщено пакет скріплених між собою шарів захисного балістичного матеріалу, а саме: металеві бронепластини і/або кераміка, і/або металокераміка, і/або кевлар або його аналоги, і/або арамідні тканини, і/або високомолекулярний поліетилен типу Dyneemа або його аналоги. За іншим варіантом виконання корисної моделі корпус містить поєднання різноманітних композитних захисних балістичних і/або не балістичних матеріалів. За одним варіантом виконання корисної моделі елементи кріплення виконані у вигляді стягуючих ременів для закріплення на шоломі (касці) або на голові, або на плечах. За іншим варіантом виконання корисної моделі її конструкція допускає жорстке кріплення до шолома одним з відомих способів. За одним варіантом виконання корисної моделі зовнішня оболонка виконана у формі знімного або незнімного чохла. За іншим варіантом виконання корисної моделі чохол виконаний з камуфляжної текстильної тканини або полімерних матеріалів, або з гуми. В інших конкретних формах виконання корисної моделі зовнішня оболонка виконана цілісною незнімною з клеєвих матеріалів або фарби, або спеціальних покриттів. Причому, форма корпусу доповнена козирком трапецієвидної або овальної форми, що закриває перенісся, і корпус містить видовжені бокові елементи, що захищають потилицю. Крім цього, корпус виконаний з захисними балістичними властивостями, а саме: кулестійким і/або стійким до ударів і/або уламків, а також з захисними вогнетривкими властивостями, а саме: стійким до вибухів і/або вогню. Вище перераховані нові ознаки (корпус у вигляді сполучення циліндра із конусом, шар балістичного матеріалу, зовнішня оболонка) при взаємодії з відомими ознаками (корпус з ущільнювачем та елементами кріплення) забезпечують виявлення нових технічних властивостей корисної моделі і одержання технічного результату: збільшення захисних властивостей та універсальної у використанні і, в результаті, отримати споживчі властивості виробу, пов'язані з технічним результатом: розширення області використання маски, 1 UA 101504 U 5 10 15 20 25 30 35 40 45 50 55 можливість її модернізації, можливість підвищення класу балістичної стійкості у зв'язку з застосуванням різних захисних балістичних матеріалів під час її виробництва, використання різних варіантів її кріплення, можливість використання різних ступенів захисту на площі маски, можливість зміни форми захисної балістичної маски залежно від сфери її застосування. Суть корисної моделі пояснюється за допомогою ілюстрацій, де на фіг. 1 зображена балістична маска, вид спереду; на фіг. 2 - те ж саме, вид зверху; на фіг. 3 - те ж саме, вид збоку; фіг. 4 - те ж саме, з розрізом корпуса; на фіг. 5 зображена маска з приєднанням до шолома, вид спереду; на фіг. 6 - те ж саме, вид збоку. Захисна балістична маска складається з наступних елементів та деталей: корпус 1, кріплення 2, ущільнювач 3, циліндрична частина корпусу 4, конусна частина корпусу 5, козирок корпусу 6, бокові елементи корпусу 7 і 8, шар балістичного матеріалу 9, зовнішня оболонка 10. Маска, як один із варіантів, при використанні може кріпитися до шолома (каски) 11. Кріплення 2 може бути декількох типів: 1) з кріпленням до шоломів (касок) 11 конкретних моделей (фіг. 3 і 6); 2) ремінне універсальне, що дозволяє кріпити маску до декількох моделей касок (фіг. 2); 3) кріплення, яке кріпиться безпосередньо до голови (фіг. 2). Кріплення 2 захисної балістичної маски можна здійснювати декількома варіантами. Зокрема шляхом закріплення на шоломі з використанням жорсткого (металевого або полімерного) або ремінного кріплення, кріплення на плечах, кріплення на безпосередньо на голові. В закріпленому вигляді захисна балістична маска не перешкоджає диханню та мовленню. При цьому залишається певна відстань від 5 до 25 мм від маски до обличчя, що, в свою чергу, мінімізує дискомфорт під час її використання та можливу заперешкодну травму, у випадку влучення уламків і/або куль. Форма маски, в свою чергу, дозволяє безперешкодно використовувати балістичні захисні окуляри, різних типів та розмірів, переговорні пристрої, пристрої нічного бачення, тепловізори тощо. Також маска дозволяє здійснювати прицільну стрільбу з вогнепальної та іншої зброї. Зовнішня оболонка 10 маски може бути наступних типів: 1) знімний та незнімний чохли, які можуть бути виконані з різних типів тканин та матеріалів, в тому числі полімерів, гуми та ін., яким можуть бути властиві різноманітні характеристики, в тому числі вогнестійкість, вологостійкість тощо (фіг. 4); 2) цілісна не знімна оболонка, яка може бути виконана з клеєвих матеріалів, фарби, спеціальних покриттів тощо, яким можуть бути властиві різноманітні характеристики, в тому числі вогнестійкість, вологостійкість тощо. Внутрішня частина корпуса 9, в якій можуть застосовуватися будь-які різні типи балістичних матеріалів, в тому числі сталь, бронесталь, алюміній та його сплави, титан, кераміка, металокераміка, різні сполуки, кевлар та його аналоги, арамідні тканини, високомолекулярний поліетилен та його аналоги тощо, поєднання різноманітних композитних захисних балістичних та/або небалістичних матеріалів, різноманітні композитні матеріали, полімери, в тому числі матеріали, які не мають основного захисного та/або балістичного призначення, але їм властиві захисні балістичні характеристики (фіг. 4). Конструкція маски може бути додатково обладнана захистом потиличної зони (задньої частини голови). Також захисні балістичні маски може бути додатково обладнано демпферами, матеріалами, що пом'якшують (зменшують) заперешкодну травму, сіткою для відведення вологи, конденсату, ременем для додаткової фіксації маски, регуляторами позиції маски на обличчі, додатковими вставками для захисту очей, жорстким або гнучким внутрішнім каркасом, липучками та іншими кріпленнями, зокрема для переговорних пристроїв, приладів нічного бачення тощо. Маска може мати різноманітні форми, товщини, площу захисту, ступінь захисту, колір, вагу тощо. Захисна балістична маска "Кіборг" призначена для захисту всієї області обличчя, зокрема носа, шиї, вух, підборіддя та інших частин обличчя людини (в тому числі внутрішніх м'яких тканин), очей, мозку, кісток тощо (надалі за текстом - обличчя), від будь-якого ураження та негативного впливу сторонніх предметів, їх уламків та зброї.Зокрема потрапляння та ураження вибуховими хвилями, вогню, будь-якими уламками в результаті вибухів мін, снарядів, куль, артилерійських снарядів, гранат, будь-яких інших вибухових пристроїв військового та невійськового призначення тощо, та ураження кулями пістолетних патронів, рушниць, карабінів та будь-яких інших видів вогнепальної зброї, як мисливського, громадянського та військового призначення, та від ураження будь-якими гострими предметами, ножами, в тому числі будьякими видами холодної зброї. Захисна балістична маска розроблена з метою надійного захисту обличчя, при цьому вона максимально зберігає можливість вільно рухатись. 2 UA 101504 U 5 10 Захисна балістична маска може використовуватись як окремо від шоломів та касок будьяких типів та видів, так і з варіантами закріплення на шоломах, касках, головних уборах, в тому числі варіанти закріплення на плечах. Тобто можливе використання (носіння) маски як окремого засобу індивідуального захисту так і в комплексному варіанті з закріпленням на балістичних шоломах. Захисні балістичні маски можуть використовуватись як всіма можливими типами військових підрозділів, так і підрозділами спеціального призначення, як під час виконання бойових завдань, так і під час перебування в зоні бойових дій, саперними підрозділами, рятівниками тощо. В тому числі захисні балістичні маски можуть використовуватись будь-якою іншою людиною, яка потребує відповідного захисту обличчя, в тому числі як від можливого ураження в результаті застосування зброї, так і під час дії інших небезпек, в тому числі природних лих. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 1. Захисна балістична маска, що містить корпус, по нижньому та боковому контуру якого прикріплений ущільнювач, виконаний з еластичного матеріалу, з елементами кріплення, яка відрізняється тим, що корпус виконаний із захисними балістичними властивостями за формою у вигляді сполучення циліндра із конусом і містить принаймні один шар захисного балістичного матеріалу, покритого зовнішньою оболонкою. 2. Маска за п. 1, яка відрізняється тим, що всередині корпусу розміщено пакет скріплених між собою шарів захисного балістичного матеріалу, а саме: металеві бронепластини і/або кераміку, і/або металокераміку, і/або кевлар або його аналоги, і/або арамідні тканини, і/або високомолекулярний поліетилен типу Dyneemа або його аналоги. 3. Маска за п. 1, яка відрізняється тим, що корпус містить поєднання різноманітних композитних захисних балістичних і/або небалістичних матеріалів. 4. Маска за п. 1, яка відрізняється тим, що елементи кріплення виконані у вигляді стягуючих ременів для закріплення на шоломі (касці) або на голові, або на плечах. 5. Маска за п. 1, яка відрізняється тим, що її конструкція допускає жорстке кріплення до шолома одним з відомих способів. 6. Маска за п. 1, яка відрізняється тим, що зовнішня оболонка виконана у формі знімного або незнімного чохла. 7. Маска за пп. 1 і 6, яка відрізняється тим, що чохол виконаний з камуфляжної текстильної тканини або полімерних матеріалів, або з гуми. 8. Маска за п. 1, яка відрізняється тим, що зовнішня оболонка виконана цілісною незнімною з клеєвих матеріалів або фарби, або спеціальних покриттів. 9. Маска за п. 1, яка відрізняється тим, що форма корпусу доповнена козирком трапецієвидної або овальної форми, що закриває перенісся. 10. Маска за п. 1, яка відрізняється тим, що форма корпусу містить видовжені бокові елементи, що захищають потилицю. 11. Маска за п. 1, яка відрізняється тим, що корпус виконаний з захисними балістичними властивостями, а саме: кулестійким і/або стійким до ударів і/або уламків. 12. Маска за п. 1, яка відрізняється тим, що корпус виконаний з захисними вогнетривкими властивостями, а саме: стійким до вибухів і/або вогню. 3 UA 101504 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
