Ґрунтоущільнювальна машина

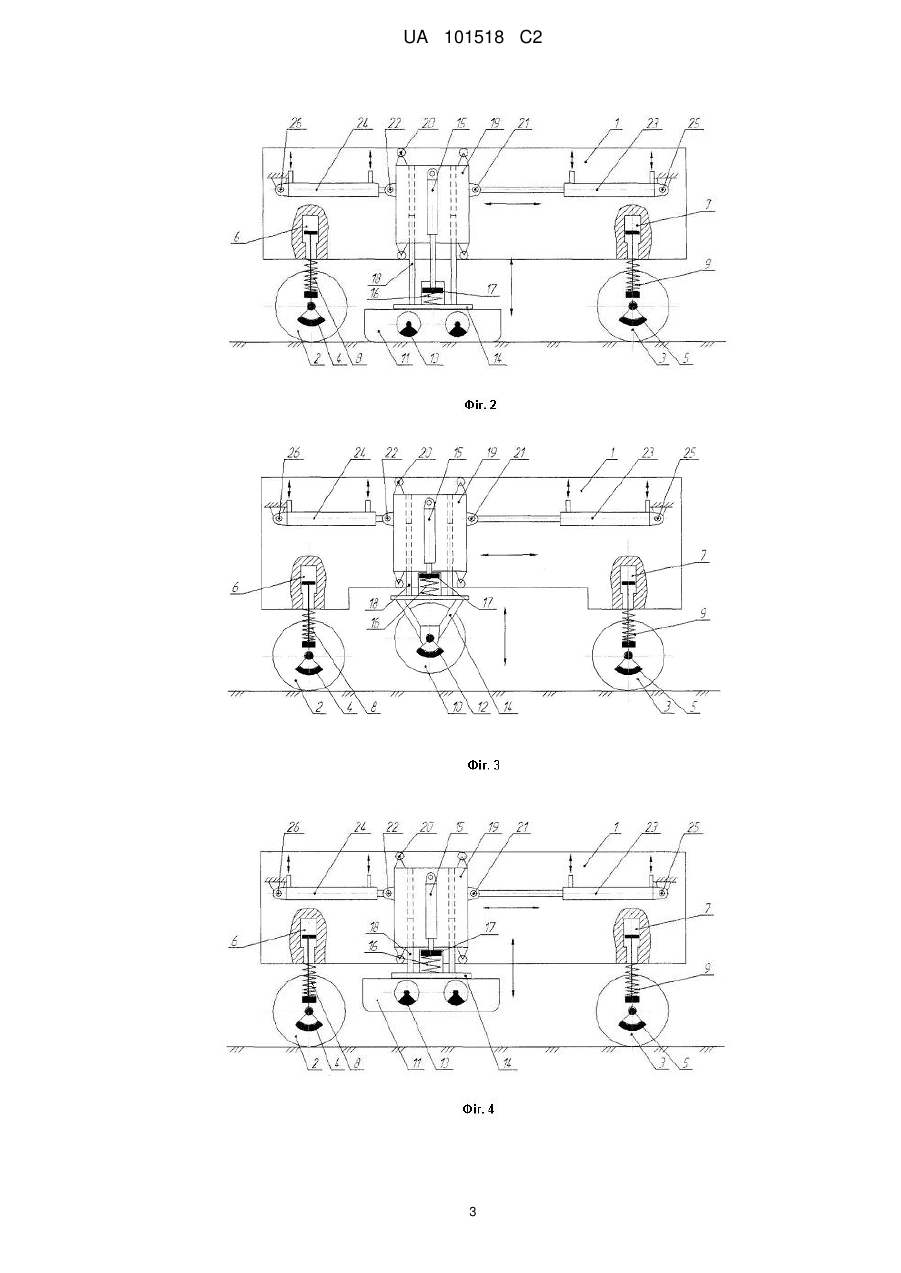

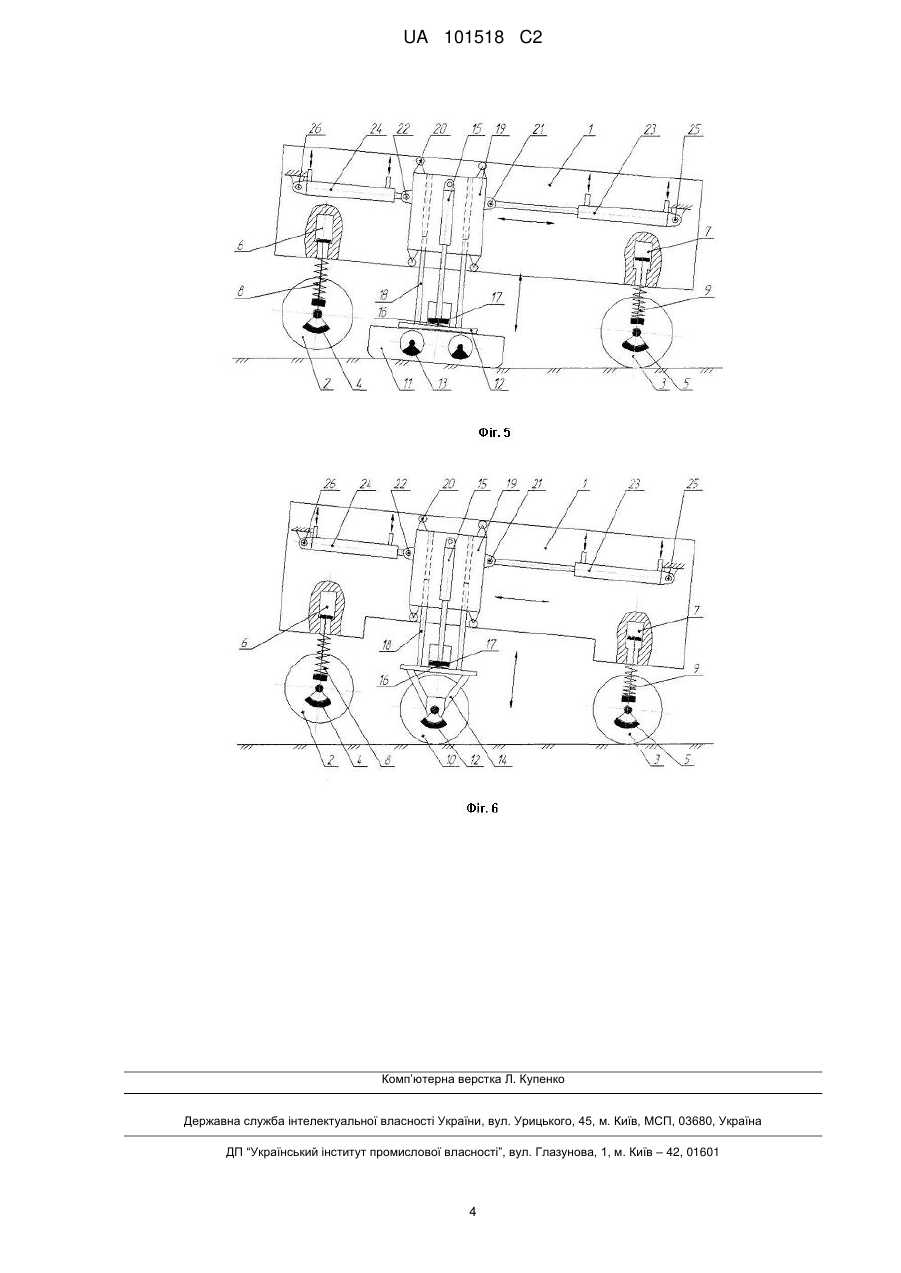

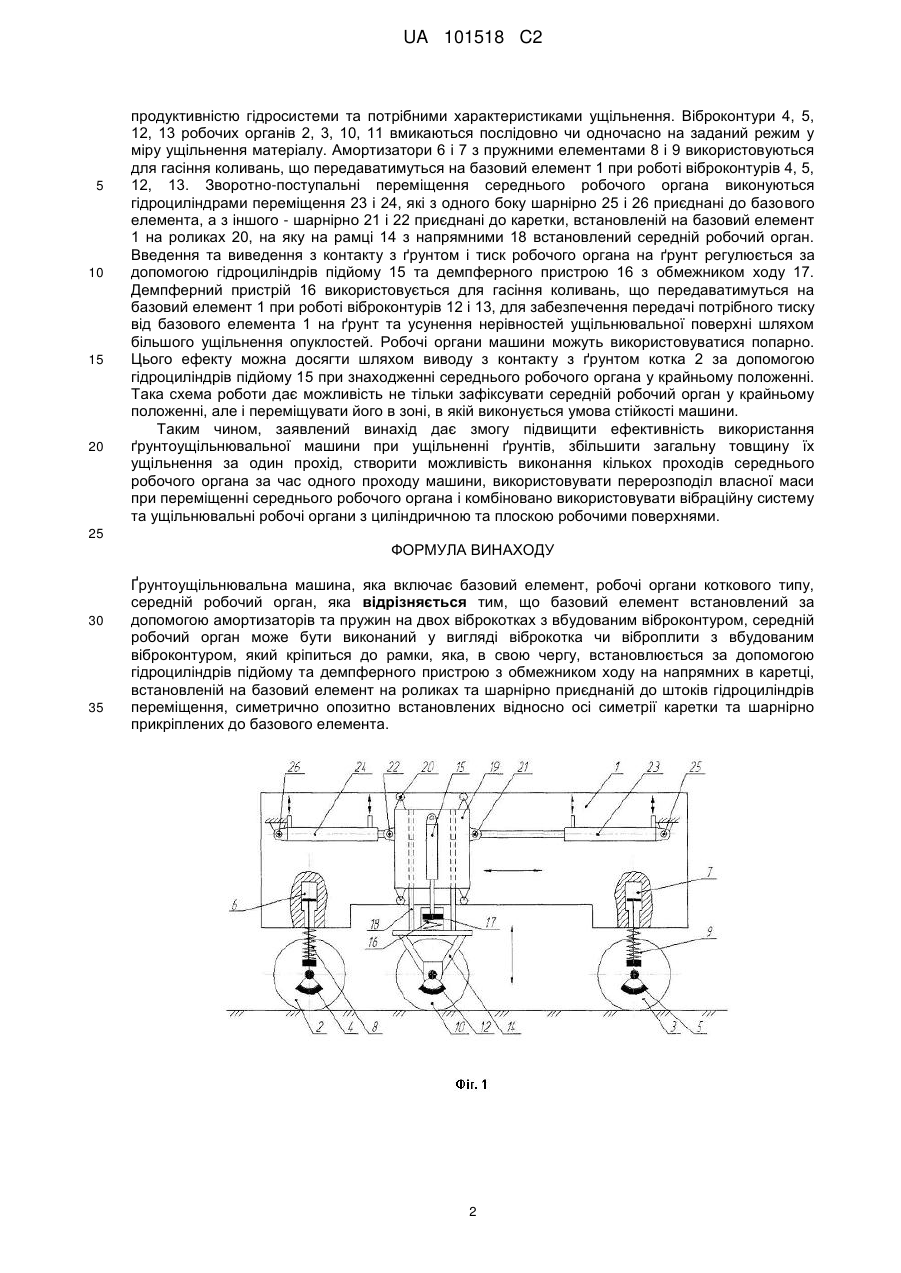

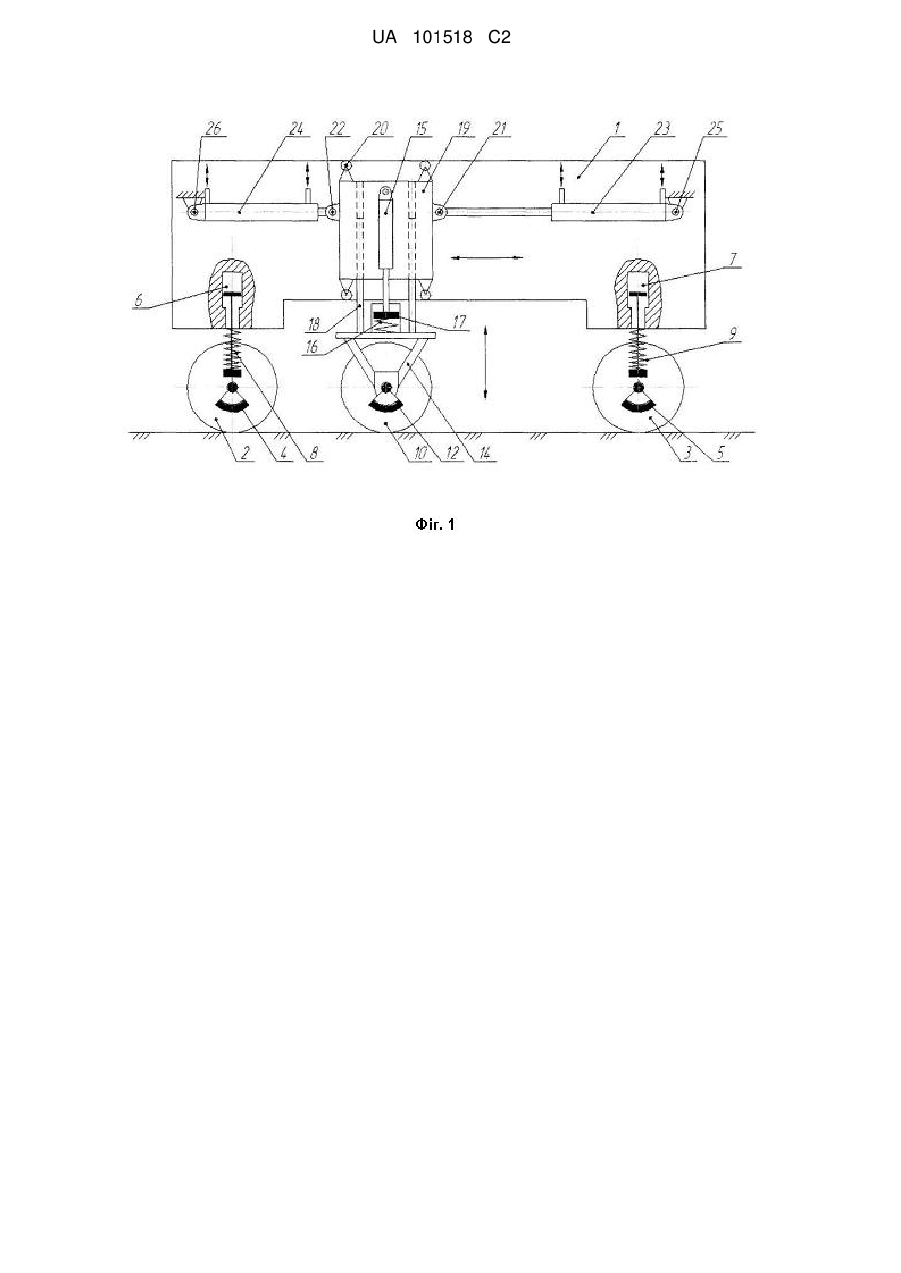

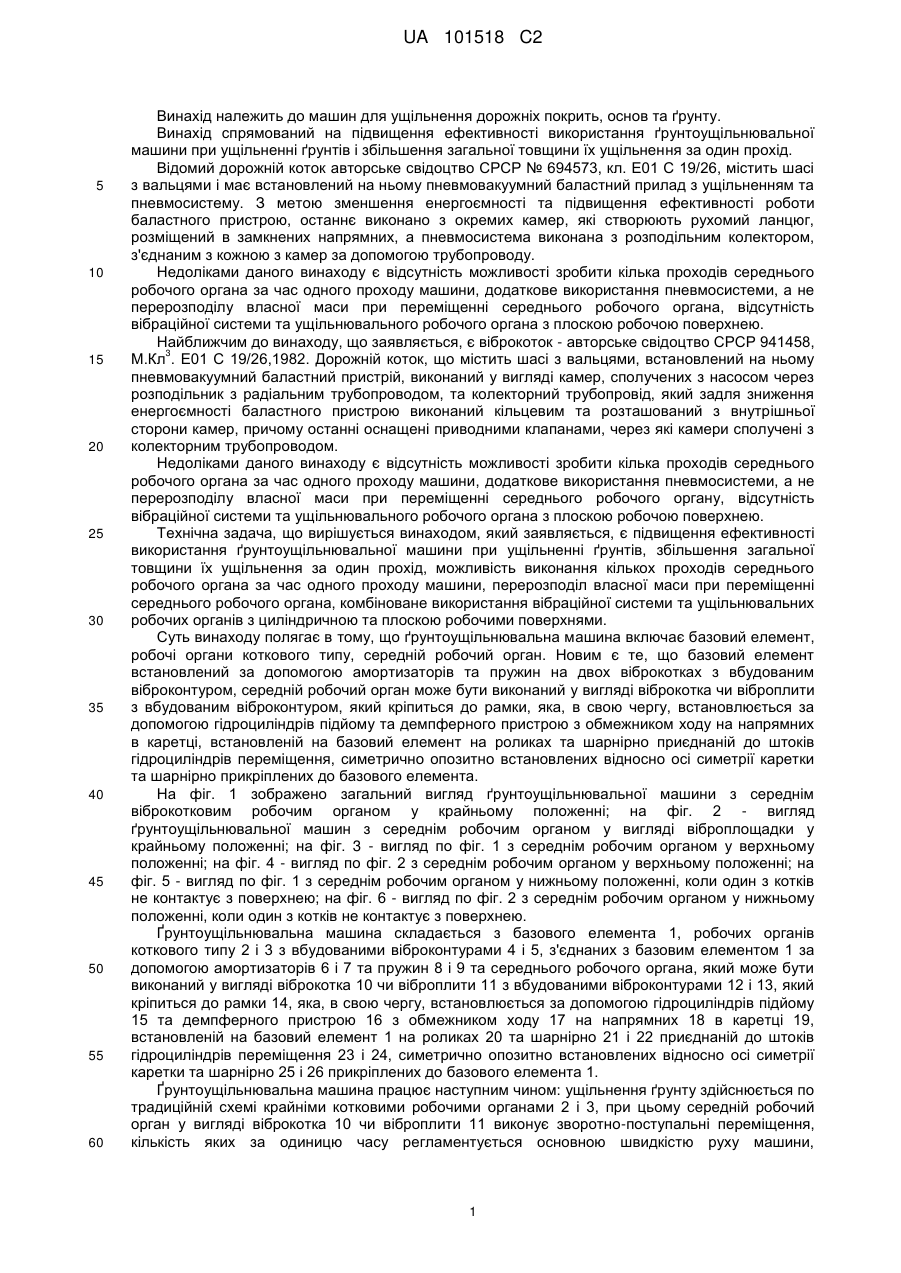

Реферат: Ґрунтоущільнювальна машина включає базовий елемент (1), робочі органи коткового типу (2, 3), середній робочий орган (10, 11). Новим є те, що базовий елемент (1) встановлений за допомогою амортизаторів (6, 7) та пружин (8, 9) на двох віброкотках (2, 3) з вбудованим віброконтуром, середній робочий орган може бути виконаний у вигляді віброкотка (10) чи віброплити (11) з вбудованим віброконтуром (12, 13), який кріпиться до рамки (14), яка, в свою чергу, встановлюється за допомогою гідроциліндрів підйому (15) та демпферного пристрою (16) з обмежником ходу (17) на напрямних (18) в каретці (19), встановленій на базовий елемент (1) на роликах (20) та шарнірно приєднаній до штоків гідроциліндрів переміщення (23, 24), симетрично опозитно встановлених відносно осі симетрії каретки та шарнірно прикріплених до базового елемента. Технічний результат: підвищення ефективності використання ґрунтоущільнювальної машини при ущільненні ґрунтів, збільшення загальної товщини їх ущільнення за один прохід, створення можливості виконання кількох проходів середнього робочого органа за час одного проходу машини, використання перерозподілу власної маси при переміщенні середнього робочого органа і комбіноване використання вібраційної системи та ущільнювальних робочих органів з циліндричною та плоскою робочими поверхнями. UA 101518 C2 (12) UA 101518 C2 UA 101518 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до машин для ущільнення дорожніх покрить, основ та ґрунту. Винахід спрямований на підвищення ефективності використання ґрунтоущільнювальної машини при ущільненні ґрунтів і збільшення загальної товщини їх ущільнення за один прохід. Відомий дорожній коток авторське свідоцтво СРСР № 694573, кл. Е01 С 19/26, містить шасі з вальцями і має встановлений на ньому пневмовакуумний баластний прилад з ущільненням та пневмосистему. З метою зменшення енергоємності та підвищення ефективності роботи баластного пристрою, останнє виконано з окремих камер, які створюють рухомий ланцюг, розміщений в замкнених напрямних, а пневмосистема виконана з розподільним колектором, з'єднаним з кожною з камер за допомогою трубопроводу. Недоліками даного винаходу є відсутність можливості зробити кілька проходів середнього робочого органа за час одного проходу машини, додаткове використання пневмосистеми, а не перерозподілу власної маси при переміщенні середнього робочого органа, відсутність вібраційної системи та ущільнювального робочого органа з плоскою робочою поверхнею. Найближчим до винаходу, що заявляється, є віброкоток - авторське свідоцтво СРСР 941458, 3 М.Кл . Е01 С 19/26,1982. Дорожній коток, що містить шасі з вальцями, встановлений на ньому пневмовакуумний баластний пристрій, виконаний у вигляді камер, сполучених з насосом через розподільник з радіальним трубопроводом, та колекторний трубопровід, який задля зниження енергоємності баластного пристрою виконаний кільцевим та розташований з внутрішньої сторони камер, причому останні оснащені приводними клапанами, через які камери сполучені з колекторним трубопроводом. Недоліками даного винаходу є відсутність можливості зробити кілька проходів середнього робочого органа за час одного проходу машини, додаткове використання пневмосистеми, а не перерозподілу власної маси при переміщенні середнього робочого органу, відсутність вібраційної системи та ущільнювального робочого органа з плоскою робочою поверхнею. Технічна задача, що вирішується винаходом, який заявляється, є підвищення ефективності використання ґрунтоущільнювальної машини при ущільненні ґрунтів, збільшення загальної товщини їх ущільнення за один прохід, можливість виконання кількох проходів середнього робочого органа за час одного проходу машини, перерозподіл власної маси при переміщенні середнього робочого органа, комбіноване використання вібраційної системи та ущільнювальних робочих органів з циліндричною та плоскою робочими поверхнями. Суть винаходу полягає в тому, що ґрунтоущільнювальна машина включає базовий елемент, робочі органи коткового типу, середній робочий орган. Новим є те, що базовий елемент встановлений за допомогою амортизаторів та пружин на двох віброкотках з вбудованим віброконтуром, середній робочий орган може бути виконаний у вигляді віброкотка чи віброплити з вбудованим віброконтуром, який кріпиться до рамки, яка, в свою чергу, встановлюється за допомогою гідроциліндрів підйому та демпферного пристрою з обмежником ходу на напрямних в каретці, встановленій на базовий елемент на роликах та шарнірно приєднаній до штоків гідроциліндрів переміщення, симетрично опозитно встановлених відносно осі симетрії каретки та шарнірно прикріплених до базового елемента. На фіг. 1 зображено загальний вигляд ґрунтоущільнювальної машини з середнім віброкотковим робочим органом у крайньому положенні; на фіг. 2 - вигляд ґрунтоущільнювальної машин з середнім робочим органом у вигляді віброплощадки у крайньому положенні; на фіг. 3 - вигляд по фіг. 1 з середнім робочим органом у верхньому положенні; на фіг. 4 - вигляд по фіг. 2 з середнім робочим органом у верхньому положенні; на фіг. 5 - вигляд по фіг. 1 з середнім робочим органом у нижньому положенні, коли один з котків не контактує з поверхнею; на фіг. 6 - вигляд по фіг. 2 з середнім робочим органом у нижньому положенні, коли один з котків не контактує з поверхнею. Ґрунтоущільнювальна машина складається з базового елемента 1, робочих органів коткового типу 2 і 3 з вбудованими віброконтурами 4 і 5, з'єднаних з базовим елементом 1 за допомогою амортизаторів 6 і 7 та пружин 8 і 9 та середнього робочого органа, який може бути виконаний у вигляді віброкотка 10 чи віброплити 11 з вбудованими віброконтурами 12 і 13, який кріпиться до рамки 14, яка, в свою чергу, встановлюється за допомогою гідроциліндрів підйому 15 та демпферного пристрою 16 з обмежником ходу 17 на напрямних 18 в каретці 19, встановленій на базовий елемент 1 на роликах 20 та шарнірно 21 і 22 приєднаній до штоків гідроциліндрів переміщення 23 і 24, симетрично опозитно встановлених відносно осі симетрії каретки та шарнірно 25 і 26 прикріплених до базового елемента 1. Ґрунтоущільнювальна машина працює наступним чином: ущільнення ґрунту здійснюється по традиційній схемі крайніми котковими робочими органами 2 і 3, при цьому середній робочий орган у вигляді віброкотка 10 чи віброплити 11 виконує зворотно-поступальні переміщення, кількість яких за одиницю часу регламентується основною швидкістю руху машини, 1 UA 101518 C2 5 10 15 20 продуктивністю гідросистеми та потрібними характеристиками ущільнення. Віброконтури 4, 5, 12, 13 робочих органів 2, 3, 10, 11 вмикаються послідовно чи одночасно на заданий режим у міру ущільнення матеріалу. Амортизатори 6 і 7 з пружними елементами 8 і 9 використовуються для гасіння коливань, що передаватимуться на базовий елемент 1 при роботі віброконтурів 4, 5, 12, 13. Зворотно-поступальні переміщення середнього робочого органа виконуються гідроциліндрами переміщення 23 і 24, які з одного боку шарнірно 25 і 26 приєднані до базового елемента, а з іншого - шарнірно 21 і 22 приєднані до каретки, встановленій на базовий елемент 1 на роликах 20, на яку на рамці 14 з напрямними 18 встановлений середній робочий орган. Введення та виведення з контакту з ґрунтом і тиск робочого органа на ґрунт регулюється за допомогою гідроциліндрів підйому 15 та демпферного пристрою 16 з обмежником ходу 17. Демпферний пристрій 16 використовується для гасіння коливань, що передаватимуться на базовий елемент 1 при роботі віброконтурів 12 і 13, для забезпечення передачі потрібного тиску від базового елемента 1 на ґрунт та усунення нерівностей ущільнювальної поверхні шляхом більшого ущільнення опуклостей. Робочі органи машини можуть використовуватися попарно. Цього ефекту можна досягти шляхом виводу з контакту з ґрунтом котка 2 за допомогою гідроциліндрів підйому 15 при знаходженні середнього робочого органа у крайньому положенні. Така схема роботи дає можливість не тільки зафіксувати середній робочий орган у крайньому положенні, але і переміщувати його в зоні, в якій виконується умова стійкості машини. Таким чином, заявлений винахід дає змогу підвищити ефективність використання ґрунтоущільнювальної машини при ущільненні ґрунтів, збільшити загальну товщину їх ущільнення за один прохід, створити можливість виконання кількох проходів середнього робочого органа за час одного проходу машини, використовувати перерозподіл власної маси при переміщенні середнього робочого органа і комбіновано використовувати вібраційну систему та ущільнювальні робочі органи з циліндричною та плоскою робочими поверхнями. 25 ФОРМУЛА ВИНАХОДУ 30 35 Ґрунтоущільнювальна машина, яка включає базовий елемент, робочі органи коткового типу, середній робочий орган, яка відрізняється тим, що базовий елемент встановлений за допомогою амортизаторів та пружин на двох віброкотках з вбудованим віброконтуром, середній робочий орган може бути виконаний у вигляді віброкотка чи віброплити з вбудованим віброконтуром, який кріпиться до рамки, яка, в свою чергу, встановлюється за допомогою гідроциліндрів підйому та демпферного пристрою з обмежником ходу на напрямних в каретці, встановленій на базовий елемент на роликах та шарнірно приєднаній до штоків гідроциліндрів переміщення, симетрично опозитно встановлених відносно осі симетрії каретки та шарнірно прикріплених до базового елемента. 2 UA 101518 C2 3 UA 101518 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
