Кришка для банки і спосіб орієнтування такої кришки

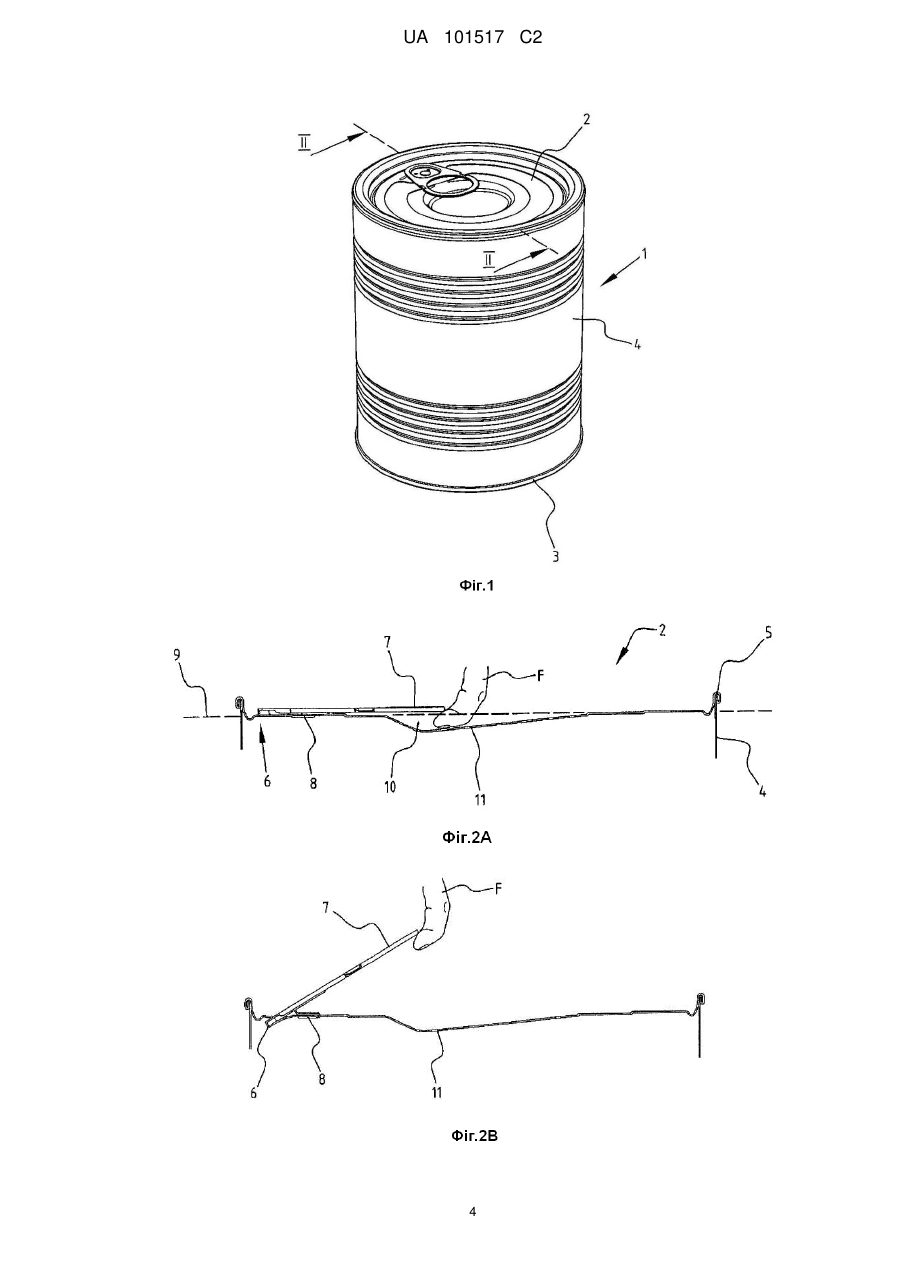

Реферат: Винахід стосується кришки (2) для банки (1), причому кришка має загальну форму, яка утворює основну площину (9), і заглиблення (10), розташоване в кришці, причому нижня стінка заглиблення нахилена відносно основної площини кришки (2), і способу орієнтування кришок. UA 101517 C2 (12) UA 101517 C2 UA 101517 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід належить до кришки для банки, причому кришка має загальну форму, яка утворює основну площину і заглиблення, розташоване в кришці. Такі кришки використовуються для банок при виробництві харчових продуктів і напоїв. Кришка може бути утворена з тонкої пластини, виконаної з сталі або алюмінію з хромовим покриттям, нанесеним електричним способом. Банку заповнюють, наприклад, харчовим продуктом або рідиною, і потім на банку встановлюють кришку, щоб ущільнити банку. Такі кришки знаходяться в оболонках, що містять відтиснення, і повинні бути орієнтовані відносно банки. Орієнтування кришки може бути також необхідне для інших технологічних етапів. Якщо кришки мають, наприклад, по суті круглу форму, то такі кришки можна орієнтувати механічним способом. Прийнято використовувати відеосистему, в якій камера сприймає зображення кришок, що подаються на, наприклад, конвеєрній стрічці, після чого зображення піддається обробці і визначається орієнтація кожної кришки. Потім кришка повинна бути орієнтована за допомогою відповідного засобу, щоб відтиснення знаходилося в такій же орієнтації, як банка, коли входить в машину. В іншому застосуванні кришок для банок, в банці передбачене заглиблення, яке функціонує як заглиблення для пальця. Це забезпечує входження пальця і полегшує захоплення відривного вушка для відкривання банки. Для входження пальця переважно мати глибоке заглиблення. Однак це може негативно впливати на можливість складання кришок в стопу. Глибоке заглиблення може спиратися в стопі кришок на ділянку розташованої нижче кришки, наприклад, на відривне вушко, що приводить до того, що кришки не вставляються одна в одну належним чином, зменшуючи можливість складання кришок в стопу. Таким чином, в даній зоні прийнято мінімізувати глибину заглиблення для пальця, щоб не зменшувати можливість складання кришок в стопу. Однак якби кришки могли бути легко орієнтовані, то можна було б мати більш глибокі заглиблення для пальця, оскільки завдяки належній взаємній орієнтації кришок в стопі, більш глибокі заглиблення будуть знаходитися не на відривному вушку, а в заглибленні розташованої нижче кришки. Отже, можливість складання кришок в стопу не зменшується. Метою винаходу є створення зручного рішення для орієнтування кришок, що містять заглиблення. Дана мета досягається за допомогою кришки за винаходом, яка відрізняється тим, що нижня стінка заглиблення нахилена відносно основної площини кришки. Переважно, загальна форма є по суті круглою. В результаті похилого розташування нижньої стінки заглиблення утворюється схил, вздовж якого кришка може зісковзувати в більш плоске положення над розташованою нижче кришкою або утвореною опорною поверхнею. Якби, наприклад, заглиблення спиралося найглибшою частиною на відривне вушко розташованої нижче кришки, то верхня кришка могла б зісковзувати вниз при повороті, так що менш глибока частина заглиблення буде спиратися на відривне вушко. Це зменшує висоту стопи і забезпечує більш компактне складання кришок в стопу. Для того, щоб сприяти зісковзуванню кришок, може бути використана вібрація, яка долає тертя і гарантує, що кришки будуть ковзати вздовж поверхні та мати оптимальну орієнтацію одна відносно одної, забезпечуючи найкращу конфігурацію складання в стопу. В оболонці, де кришки повинні бути орієнтовані, наприклад, завдяки відтисненню, може бути використаний той же принцип. Замість розташованої нижче такої ж кришки, може бути використана спеціальна поверхня. Зазначається, що кут нахилу похилої нижньої стінки необов'язково повинен бути постійним і може змінюватися, утворюючи найглибшу частину і менш глибоку частину в заглибленні. Зазначається, що орієнтування кришки відносно інших кришок і/або банки може здійснюватися за допомогою будь-якого придатного засобу, такого як обертання, вібрація або прямо за допомогою маніпулювання кришкою або банкою, використовуючи захоплюючий пристрій або магніти. У переважному варіанті виконання кришки, кришка містить послаблену лінію, утворюючу відривну ділянку, і відривне вушко, розташоване на відривній ділянці. Такі кришки широко відомі як торці із зручним відкриттям. Зокрема, при використанні таких кришок звичайно важко забезпечити надійне захоплення відривного вушка, для того щоб відкрити відривну ділянку. Завдяки створенню більш глибокого заглиблення для пальця під відривним вушком, банка з відривним вушком зручно захоплюється, і відривна ділянка може бути видалена від кришки. Переважно, відривне вушко розташоване таким чином, що, щонайменше частково, перекриває заглиблення. В іншому варіанті виконання кришки за винаходом вільний кінець відривного вушка закінчується перед центром кришки. Якби вільний кінець продовжувався за центр, то нижня стінка заглиблення могла повністю спиратися на відривне вушко, що перешкодило б ковзанню кришки вздовж розташованого нижче відривного вушка. 1 UA 101517 C2 5 10 15 20 25 30 35 40 45 50 55 60 В іншому варіанті виконання кришки за винаходом, заглиблення є по суті круглою. Переважно, заглиблення продовжується за центр кришки. В іншому варіанті виконання похила нижня стінка заглиблення виконана таким чином, що за допомогою повороту кришки може бути досягнутий стан з меншою ентропією. Винахід також стосується способу орієнтування кришок за винаходом, що включає стадії: - створення опорної поверхні для підтримування периферійної кромки кришки; - створення другої опори для підтримування частини похилої нижньої стінки, причому ділянка контакту другої опори і нижньої стінки зміщена відносно центра кришки; і - виконання вібрації кришки і/або опор, так що кришка повертається. При наявності кришки із заглибленням за винаходом можна орієнтувати таку кришку на основі похилої нижньої стінки заглиблення. Відповідно до способу даного винаходу периферійна кромка кришки підтримується таким чином, що кришка може повертатися, і передбачена друга опора, яка спирається на нижню стінку. При вібрації кришок і/або опори, кришка буде вимушена займати положення, в якому вона має більший стан з меншою енергією. Даний принцип точно такий же, як і у сфери, яка намагається скочуватися по схилу до найнижчої точки. Даний принцип також називається ентропією. Коли і у випадку способу за винаходом, в якому кришка і/або опора піддаються вібрації, кришка намагається повернутися в положення з меншою енергією, кришка буде завжди орієнтована в деяке положення. Коли кришки складені в стопу, це буде означати, що кришки будуть намагатися до розташування, в якому кришки укладені стопою максимально компактно. У переважному варіанті виконання способу за винаходом, нижня стінка містить канавку, і вібрація кришки і/або опори змушує другу опору поєднуватися з канавкою. Завдяки наявності канавки можна визначити точне положення кришки. Похила нижня стінка заглиблення буде гарантувати, що кришка буде повертатися в положення з меншою енергією (ентропією), а канавка гарантує, що як тільки необхідне положення буде досягнуте, кришка фіксується в даному положенні, оскільки друга опора буде поєднуватися з канавкою. Ці та інші ознаки даного винаходу будуть описані з посиланням на прикладені креслення. Фіг. 1 - вигляд в перспективі банки з кришкою за винаходом. Фіг. 2А і 2В - вигляди в розрізі банки за Фіг. 1. Фіг. 3 - дві кришки за винаходом, складені одна на одну в стані з високою енергією. Фіг. 4 - вигляд в розрізі кришки за Фіг. 3. Фіг. 5 - кришка за Фіг. 3 в положенні з меншою енергією. Фіг. 6 - вигляд в розрізі за Фіг. 5. На фіг. 1 показана банка 1 з кришкою 2 за винаходом. Банка 1 містить нижню стінку 3 і периферійну стінку 4. На фіг. 2 показаний вигляд в розрізі кришки 2. Кришка 2 має по суті круглу форму з периферійним завальцованим краєм 5. Кришка 2 містить послаблену лінію 6 і відривне вушко 7, яке з'єднане з кришкою 2 за допомогою заклепки 8. Кришка 2 має уявну основну площину 9. В кришці 2 є заглиблення 10, що містить нижню стінку 11, яка нахилена відносно даної основної площини 9, з найглибшою частиною під вушком 7. Заглиблення 10 або заглиблення для пальця дозволяє пальцю F захоплювати вільний кінець відривного вушка 7 і підіймати відривне вушко 7 таким чином, що послаблена лінія 6 розривається. Потім за допомогою витягування відривного вушка 7 частина кришки 2 може бути відірвана. На фіг. 3 дві кришки 2 укладені одна на одну з однаковою орієнтацією, так що відривні вушка 7 кришок 2 розташовані безпосередньо одне на одному. На фіг. 4 наочно показано, що верхня кришка 2 спирається частково периферійним краєм 5 на периферійний край 5 нижньої кришки 2. Крім того, верхня кришка 2 спирається найглибшою частиною заглиблення 10 для пальця на вільний кінець відривного вушка 7 нижньої кришки 2. Це приводить до того, що основні площини 9а, 9b кожної кришки 2 не паралельні одна одній. Тепер під дією вібрації стопи кришок 2, кришки почнуть повертатися в напрямку стрілки (див. фіг. 5), так що точка контакту між найглибшою частиною заглиблення 10 верхньої кришки 2 і відривним вушком 7 нижньої кришки 2 буде переміщуватися з найглибшої частини заглиблення 10 для пальця в менш глибоку частину заглиблення 10 для пальця (див. фіг. 6). На фіг. 6 показаний вигляд в розрізі, в якому верхня кришка 2 повернулася під дією вібрації відносно нижньої кришки 2. Як очевидно з розрізу, відривні вушка 7 не знаходяться безпосередньо одне на одному, а розташовані діаметрально одне проти одного. Очевидно, що вільний кінець відривного вушка 7 нижньої кришки 2 тепер контактує з менш глибокою частиною 2 UA 101517 C2 5 заглиблення 10 для пальця в нижній стінці 11. У даному положенні периферійні краї 5 спираються один на одного або мають меншу відстань один від одного по всій периферії кришок 2. В даному положенні основні площини 9а, 9b паралельні одна одній. Замість використання розташованої нижче кришки 2, можна також використовувати спеціальну поверхню, по якій може бути орієнтована одна кришка 2. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 1. Кришка для банки, яка має загальну форму, що утворює основну площину і заглиблення, розташоване в кришці, при цьому нижня стінка заглиблення нахилена відносно основної площини кришки, і кришка забезпечена послабленою лінією, що визначає відривну ділянку, і відтяжним вушком, розташованим на відривній ділянці, причому вільний кінець відтяжного вушка закінчується перед центром кришки, а заглиблення продовжується за центр кришки. 2. Кришка за п. 1, в якій загальна форма є по суті круглою. 3. Кришка за одним з пп. 1 або 2, в якій відтяжне вушко розташоване, щонайменше частково, над заглибленням. 4. Кришка за будь-яким попереднім пунктом, в якій заглиблення є по суті круглим. 5. Кришка за будь-яким попереднім пунктом, в якій похила нижня стінка заглиблення розташована таким чином, що за допомогою повороту кришки може бути досягнутий стан з меншою ентропією. 6. Спосіб орієнтування кришок за будь-яким попереднім пунктом, що включає стадії: створення опорної поверхні для підтримування периферійного краю кришки; створення другої опори для підтримування частини похилої нижньої стінки, причому ділянка контакту другої опори і нижньої стінки зміщена відносно центра кришки; і повороту кришки і/або опор. 7. Спосіб за п. 6, в якому нижня стінка містить канавку, так що вібрація кришки і/або опор спричиняє суміщення другої опори з цією канавкою. 8. Спосіб за одним з пп. 6 або 7, в якому множина кришок укладена одна на одну, причому опорна поверхня для підтримування периферійного краю забезпечена розташованою нижче кришкою. 9. Спосіб за будь-яким з пп. 6-8, в якому кришка є круглою, а друга опора забезпечена відтяжним вушком. 3 UA 101517 C2 4 UA 101517 C2 5 UA 101517 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
