Робоче колесо осьового вентилятора

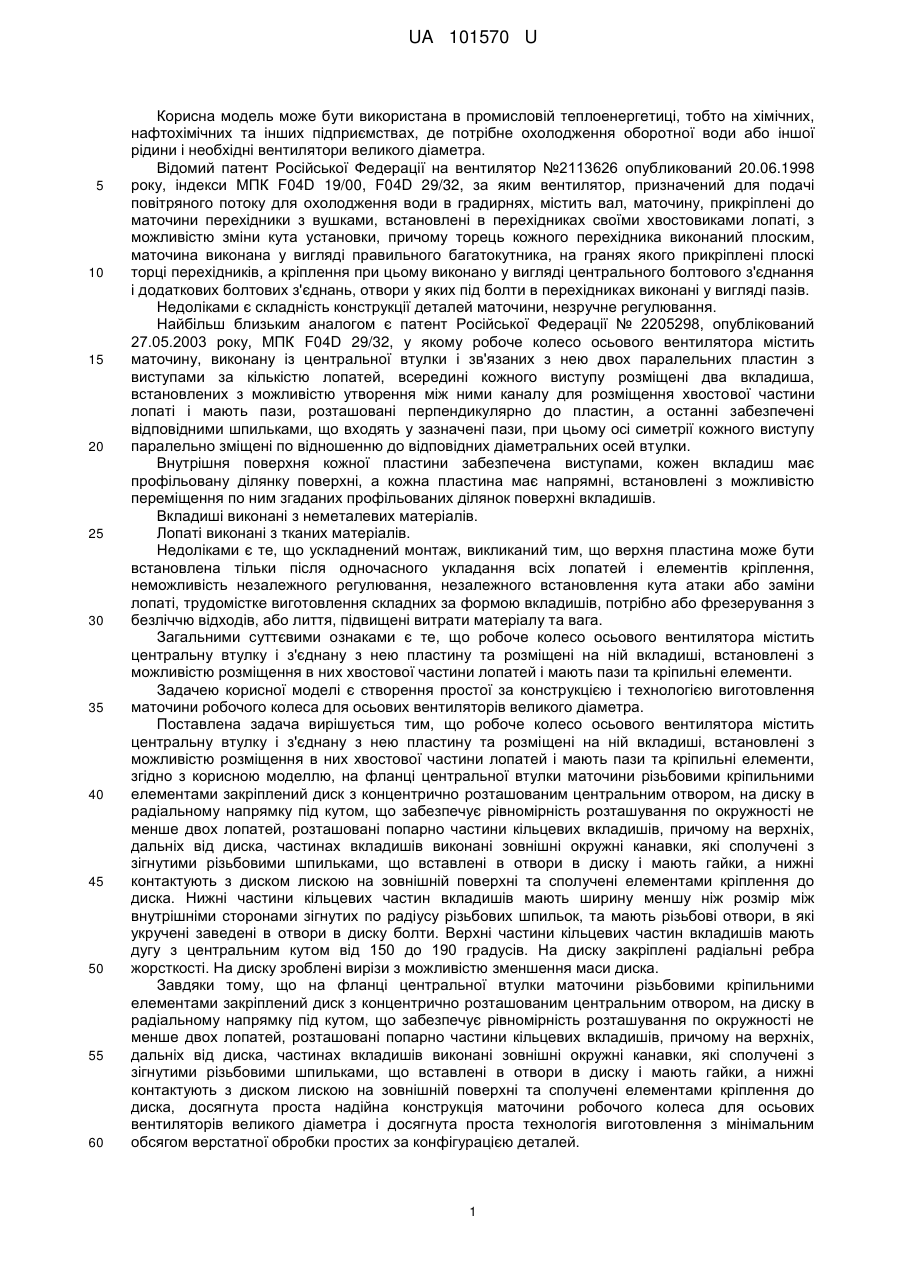

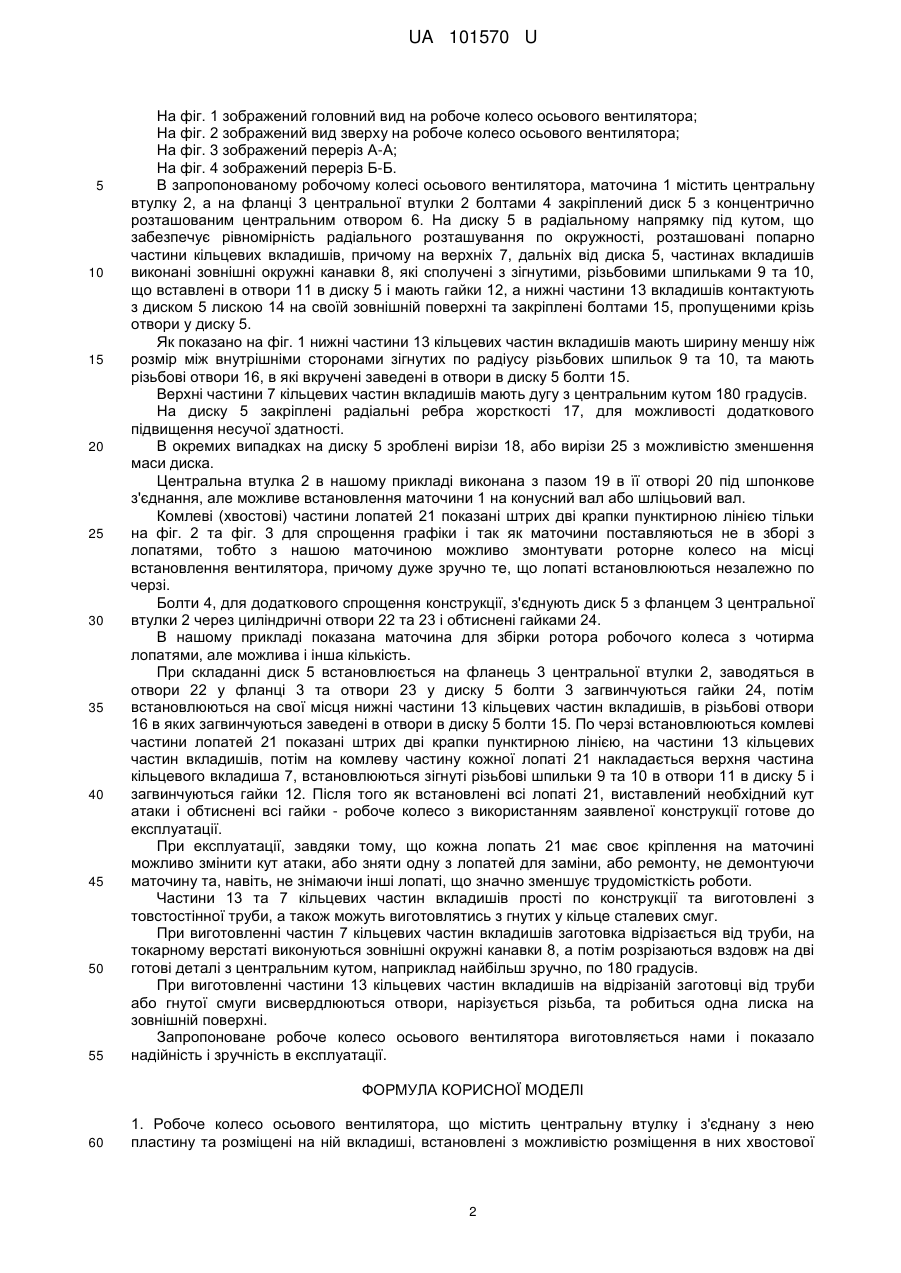

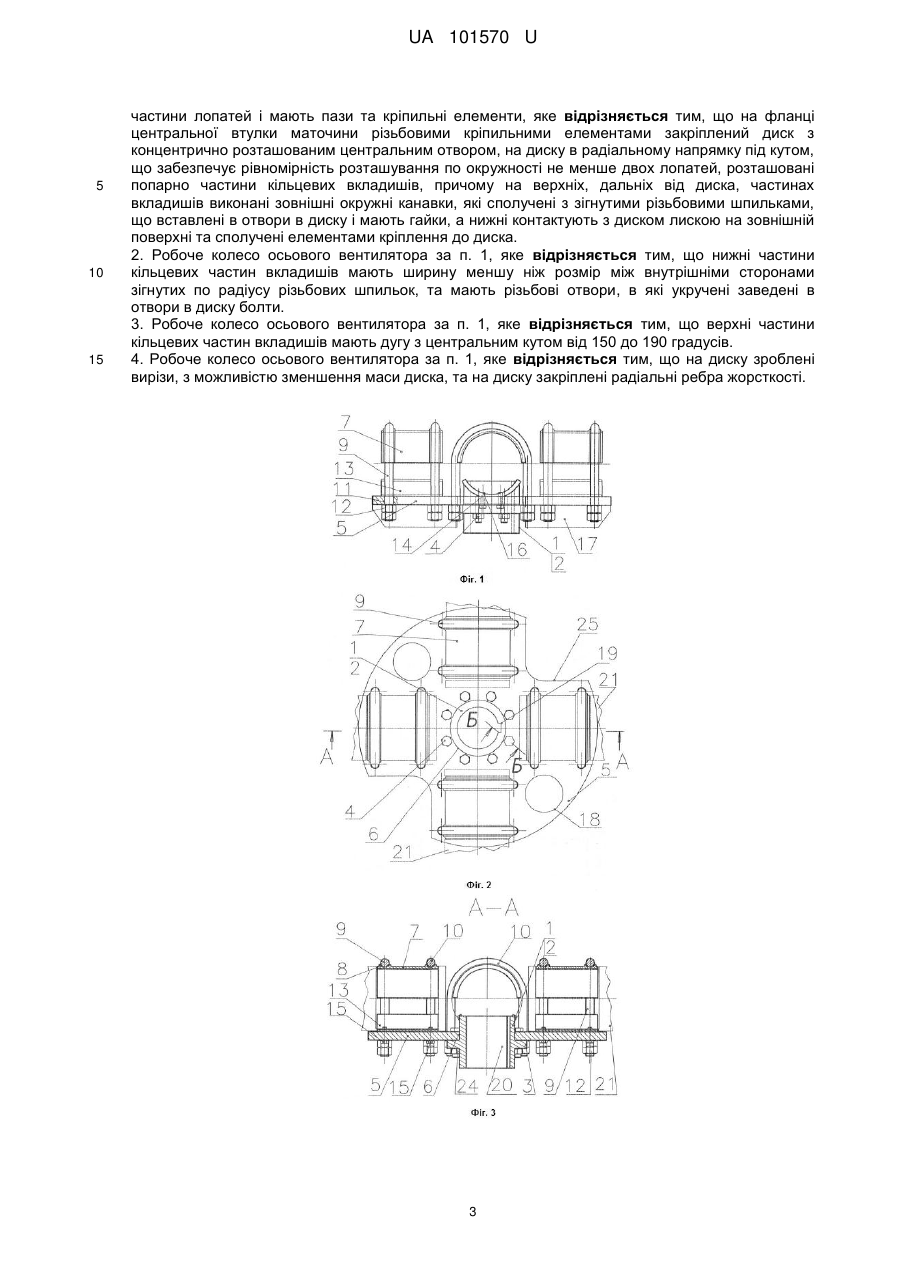

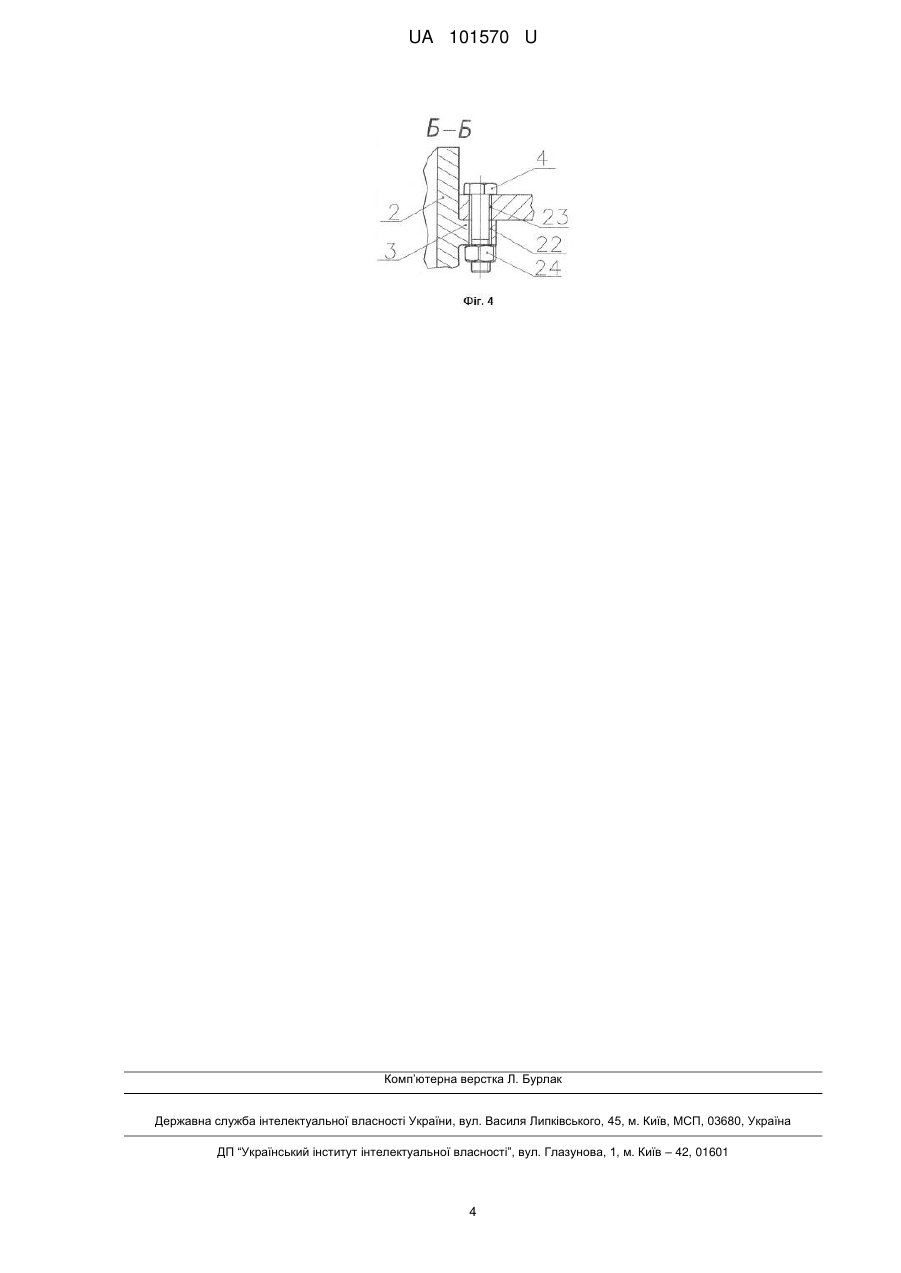

Реферат: Робоче колесо осьового вентилятора містить центральну втулку і з'єднану з нею пластину, та розміщені на ній вкладиші, встановлені з можливістю розміщення в них хвостової частини лопатей, і мають пази та кріпильні елементи. На фланці центральної втулки маточини різьбовими кріпильними елементами закріплений диск з концентрично розташованим центральним отвором. На диску в радіальному напрямку під кутом, що забезпечує рівномірність розташування по окружності не менше двох лопатей, розташовані попарно частини кільцевих вкладишів. На верхніх, дальніх від диска, частинах вкладишів виконані зовнішні окружні канавки, які сполучені з зігнутими різьбовими шпильками, що вставлені в отвори в диску і мають гайки, а нижні контактують з диском лискою на зовнішній поверхні та сполучені елементами кріплення до диска. UA 101570 U (54) РОБОЧЕ КОЛЕСО ОСЬОВОГО ВЕНТИЛЯТОРА UA 101570 U UA 101570 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель може бути використана в промисловій теплоенергетиці, тобто на хімічних, нафтохімічних та інших підприємствах, де потрібне охолодження оборотної води або іншої рідини і необхідні вентилятори великого діаметра. Відомий патент Російської Федерації на вентилятор №2113626 опубликований 20.06.1998 року, індекси МПК F04D 19/00, F04D 29/32, за яким вентилятор, призначений для подачі повітряного потоку для охолодження води в градирнях, містить вал, маточину, прикріплені до маточини перехідники з вушками, встановлені в перехідниках своїми хвостовиками лопаті, з можливістю зміни кута установки, причому торець кожного перехідника виконаний плоским, маточина виконана у вигляді правильного багатокутника, на гранях якого прикріплені плоскі торці перехідників, а кріплення при цьому виконано у вигляді центрального болтового з'єднання і додаткових болтових з'єднань, отвори у яких під болти в перехідниках виконані у вигляді пазів. Недоліками є складність конструкції деталей маточини, незручне регулювання. Найбільш близьким аналогом є патент Російської Федерації № 2205298, опублікований 27.05.2003 року, МПК F04D 29/32, у якому робоче колесо осьового вентилятора містить маточину, виконану із центральної втулки і зв'язаних з нею двох паралельних пластин з виступами за кількістю лопатей, всередині кожного виступу розміщені два вкладиша, встановлених з можливістю утворення між ними каналу для розміщення хвостової частини лопаті і мають пази, розташовані перпендикулярно до пластин, а останні забезпечені відповідними шпильками, що входять у зазначені пази, при цьому осі симетрії кожного виступу паралельно зміщені по відношенню до відповідних діаметральних осей втулки. Внутрішня поверхня кожної пластини забезпечена виступами, кожен вкладиш має профільовану ділянку поверхні, а кожна пластина має напрямні, встановлені з можливістю переміщення по ним згаданих профільованих ділянок поверхні вкладишів. Вкладиші виконані з неметалевих матеріалів. Лопаті виконані з тканих матеріалів. Недоліками є те, що ускладнений монтаж, викликаний тим, що верхня пластина може бути встановлена тільки після одночасного укладання всіх лопатей і елементів кріплення, неможливість незалежного регулювання, незалежного встановлення кута атаки або заміни лопаті, трудомістке виготовлення складних за формою вкладишів, потрібно або фрезерування з безліччю відходів, або лиття, підвищені витрати матеріалу та вага. Загальними суттєвими ознаками є те, що робоче колесо осьового вентилятора містить центральну втулку і з'єднану з нею пластину та розміщені на ній вкладиші, встановлені з можливістю розміщення в них хвостової частини лопатей і мають пази та кріпильні елементи. Задачею корисної моделі є створення простої за конструкцією і технологією виготовлення маточини робочого колеса для осьових вентиляторів великого діаметра. Поставлена задача вирішується тим, що робоче колесо осьового вентилятора містить центральну втулку і з'єднану з нею пластину та розміщені на ній вкладиші, встановлені з можливістю розміщення в них хвостової частини лопатей і мають пази та кріпильні елементи, згідно з корисною моделлю, на фланці центральної втулки маточини різьбовими кріпильними елементами закріплений диск з концентрично розташованим центральним отвором, на диску в радіальному напрямку під кутом, що забезпечує рівномірність розташування по окружності не менше двох лопатей, розташовані попарно частини кільцевих вкладишів, причому на верхніх, дальніх від диска, частинах вкладишів виконані зовнішні окружні канавки, які сполучені з зігнутими різьбовими шпильками, що вставлені в отвори в диску і мають гайки, а нижні контактують з диском лискою на зовнішній поверхні та сполучені елементами кріплення до диска. Нижні частини кільцевих частин вкладишів мають ширину меншу ніж розмір між внутрішніми сторонами зігнутих по радіусу різьбових шпильок, та мають різьбові отвори, в які укручені заведені в отвори в диску болти. Верхні частини кільцевих частин вкладишів мають дугу з центральним кутом від 150 до 190 градусів. На диску закріплені радіальні ребра жорсткості. На диску зроблені вирізи з можливістю зменшення маси диска. Завдяки тому, що на фланці центральної втулки маточини різьбовими кріпильними елементами закріплений диск з концентрично розташованим центральним отвором, на диску в радіальному напрямку під кутом, що забезпечує рівномірність розташування по окружності не менше двох лопатей, розташовані попарно частини кільцевих вкладишів, причому на верхніх, дальніх від диска, частинах вкладишів виконані зовнішні окружні канавки, які сполучені з зігнутими різьбовими шпильками, що вставлені в отвори в диску і мають гайки, а нижні контактують з диском лискою на зовнішній поверхні та сполучені елементами кріплення до диска, досягнута проста надійна конструкція маточини робочого колеса для осьових вентиляторів великого діаметра і досягнута проста технологія виготовлення з мінімальним обсягом верстатної обробки простих за конфігурацією деталей. 1 UA 101570 U 5 10 15 20 25 30 35 40 45 50 55 На фіг. 1 зображений головний вид на робоче колесо осьового вентилятора; На фіг. 2 зображений вид зверху на робоче колесо осьового вентилятора; На фіг. 3 зображений переріз А-А; На фіг. 4 зображений переріз Б-Б. В запропонованому робочому колесі осьового вентилятора, маточина 1 містить центральну втулку 2, а на фланці 3 центральної втулки 2 болтами 4 закріплений диск 5 з концентрично розташованим центральним отвором 6. На диску 5 в радіальному напрямку під кутом, що забезпечує рівномірність радіального розташування по окружності, розташовані попарно частини кільцевих вкладишів, причому на верхніх 7, дальніх від диска 5, частинах вкладишів виконані зовнішні окружні канавки 8, які сполучені з зігнутими, різьбовими шпильками 9 та 10, що вставлені в отвори 11 в диску 5 і мають гайки 12, а нижні частини 13 вкладишів контактують з диском 5 лискою 14 на своїй зовнішній поверхні та закріплені болтами 15, пропущеними крізь отвори у диску 5. Як показано на фіг. 1 нижні частини 13 кільцевих частин вкладишів мають ширину меншу ніж розмір між внутрішніми сторонами зігнутих по радіусу різьбових шпильок 9 та 10, та мають різьбові отвори 16, в які вкручені заведені в отвори в диску 5 болти 15. Верхні частини 7 кільцевих частин вкладишів мають дугу з центральним кутом 180 градусів. На диску 5 закріплені радіальні ребра жорсткості 17, для можливості додаткового підвищення несучої здатності. В окремих випадках на диску 5 зроблені вирізи 18, або вирізи 25 з можливістю зменшення маси диска. Центральна втулка 2 в нашому прикладі виконана з пазом 19 в її отворі 20 під шпонкове з'єднання, але можливе встановлення маточини 1 на конусний вал або шліцьовий вал. Комлеві (хвостові) частини лопатей 21 показані штрих дві крапки пунктирною лінією тільки на фіг. 2 та фіг. 3 для спрощення графіки і так як маточини поставляються не в зборі з лопатями, тобто з нашою маточиною можливо змонтувати роторне колесо на місці встановлення вентилятора, причому дуже зручно те, що лопаті встановлюються незалежно по черзі. Болти 4, для додаткового спрощення конструкції, з'єднують диск 5 з фланцем 3 центральної втулки 2 через циліндричні отвори 22 та 23 і обтиснені гайками 24. В нашому прикладі показана маточина для збірки ротора робочого колеса з чотирма лопатями, але можлива і інша кількість. При складанні диск 5 встановлюється на фланець 3 центральної втулки 2, заводяться в отвори 22 у фланці 3 та отвори 23 у диску 5 болти 3 загвинчуються гайки 24, потім встановлюються на свої місця нижні частини 13 кільцевих частин вкладишів, в різьбові отвори 16 в яких загвинчуються заведені в отвори в диску 5 болти 15. По черзі встановлюються комлеві частини лопатей 21 показані штрих дві крапки пунктирною лінією, на частини 13 кільцевих частин вкладишів, потім на комлеву частину кожної лопаті 21 накладається верхня частина кільцевого вкладиша 7, встановлюються зігнуті різьбові шпильки 9 та 10 в отвори 11 в диску 5 і загвинчуються гайки 12. Після того як встановлені всі лопаті 21, виставлений необхідний кут атаки і обтиснені всі гайки - робоче колесо з використанням заявленої конструкції готове до експлуатації. При експлуатації, завдяки тому, що кожна лопать 21 має своє кріплення на маточині можливо змінити кут атаки, або зняти одну з лопатей для заміни, або ремонту, не демонтуючи маточину та, навіть, не знімаючи інші лопаті, що значно зменшує трудомісткість роботи. Частини 13 та 7 кільцевих частин вкладишів прості по конструкції та виготовлені з товстостінної труби, а також можуть виготовлятись з гнутих у кільце сталевих смуг. При виготовленні частин 7 кільцевих частин вкладишів заготовка відрізається від труби, на токарному верстаті виконуються зовнішні окружні канавки 8, а потім розрізаються вздовж на дві готові деталі з центральним кутом, наприклад найбільш зручно, по 180 градусів. При виготовленні частини 13 кільцевих частин вкладишів на відрізаній заготовці від труби або гнутої смуги висвердлюються отвори, нарізується різьба, та робиться одна лиска на зовнішній поверхні. Запропоноване робоче колесо осьового вентилятора виготовляється нами і показало надійність і зручність в експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Робоче колесо осьового вентилятора, що містить центральну втулку і з'єднану з нею пластину та розміщені на ній вкладиші, встановлені з можливістю розміщення в них хвостової 2 UA 101570 U 5 10 15 частини лопатей і мають пази та кріпильні елементи, яке відрізняється тим, що на фланці центральної втулки маточини різьбовими кріпильними елементами закріплений диск з концентрично розташованим центральним отвором, на диску в радіальному напрямку під кутом, що забезпечує рівномірність розташування по окружності не менше двох лопатей, розташовані попарно частини кільцевих вкладишів, причому на верхніх, дальніх від диска, частинах вкладишів виконані зовнішні окружні канавки, які сполучені з зігнутими різьбовими шпильками, що вставлені в отвори в диску і мають гайки, а нижні контактують з диском лискою на зовнішній поверхні та сполучені елементами кріплення до диска. 2. Робоче колесо осьового вентилятора за п. 1, яке відрізняється тим, що нижні частини кільцевих частин вкладишів мають ширину меншу ніж розмір між внутрішніми сторонами зігнутих по радіусу різьбових шпильок, та мають різьбові отвори, в які укручені заведені в отвори в диску болти. 3. Робоче колесо осьового вентилятора за п. 1, яке відрізняється тим, що верхні частини кільцевих частин вкладишів мають дугу з центральним кутом від 150 до 190 градусів. 4. Робоче колесо осьового вентилятора за п. 1, яке відрізняється тим, що на диску зроблені вирізи, з можливістю зменшення маси диска, та на диску закріплені радіальні ребра жорсткості. 3 UA 101570 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
