Магазин для кулеметної стрічки

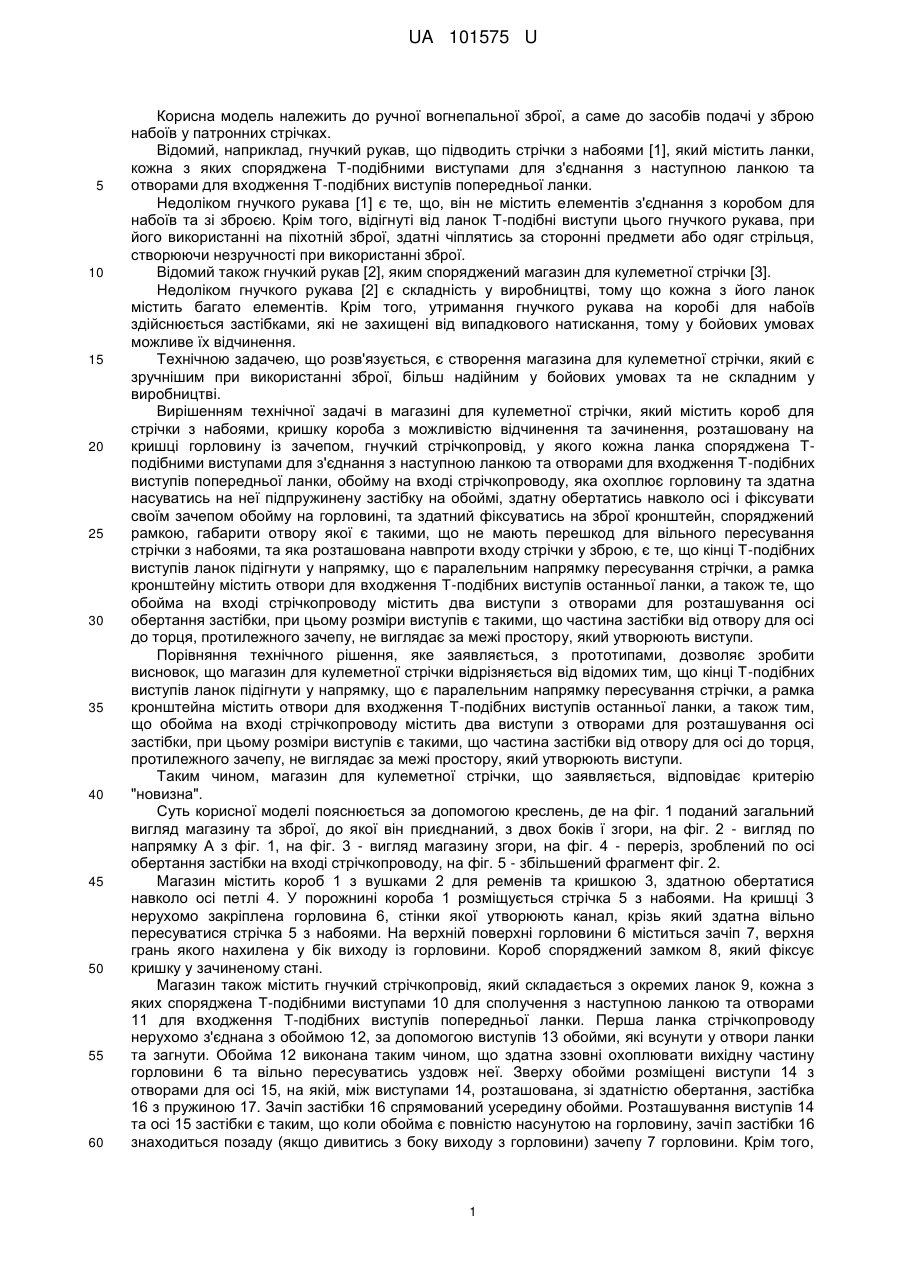

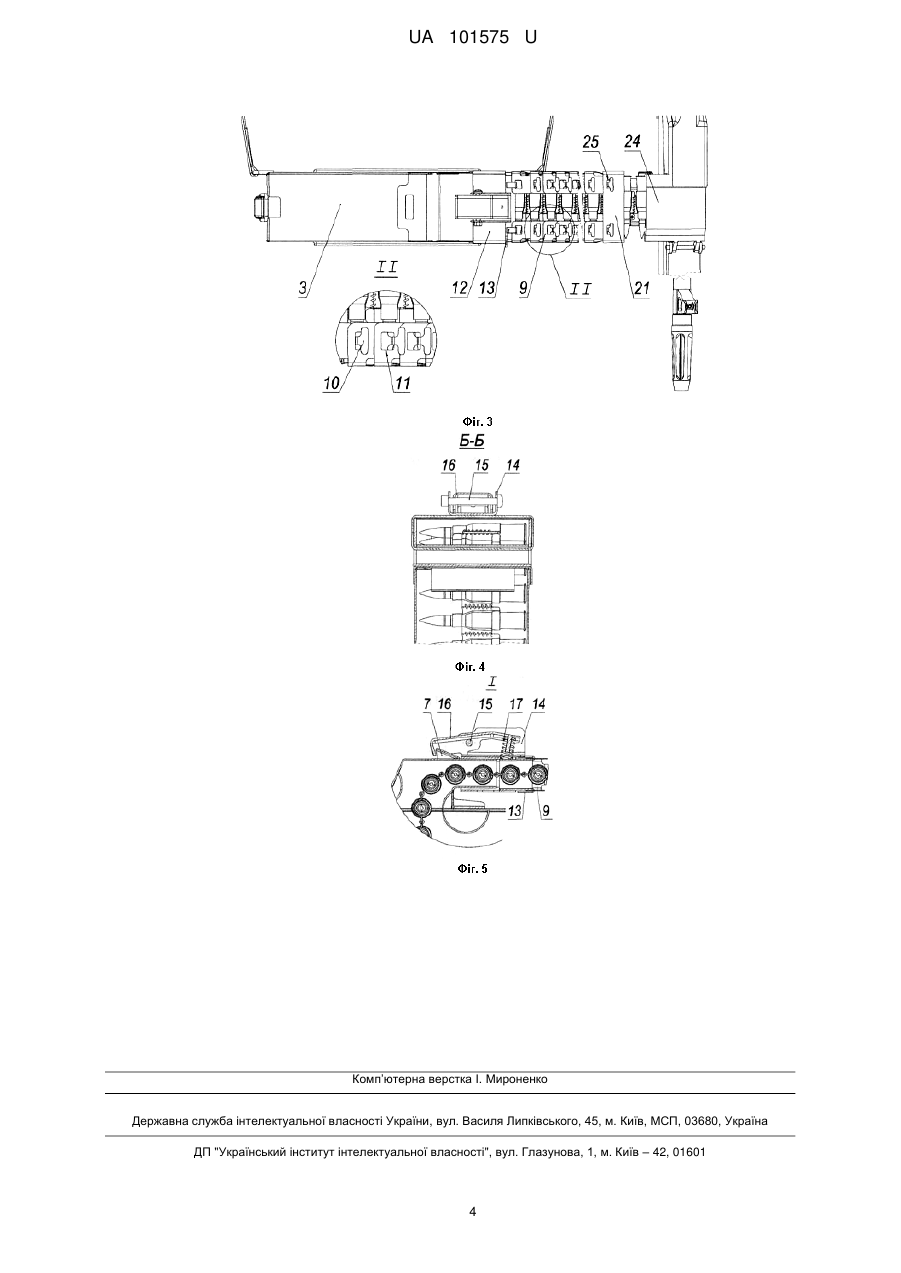

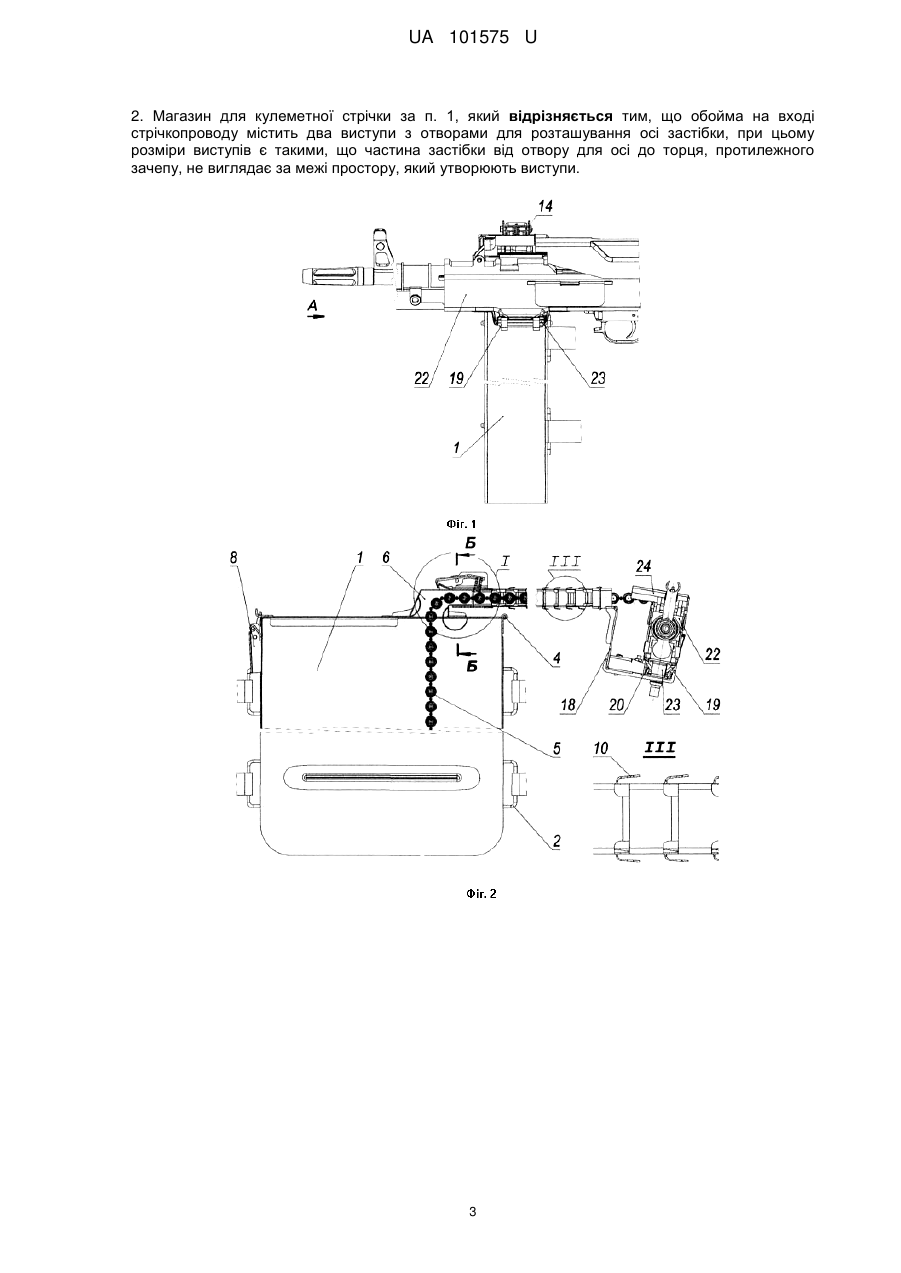

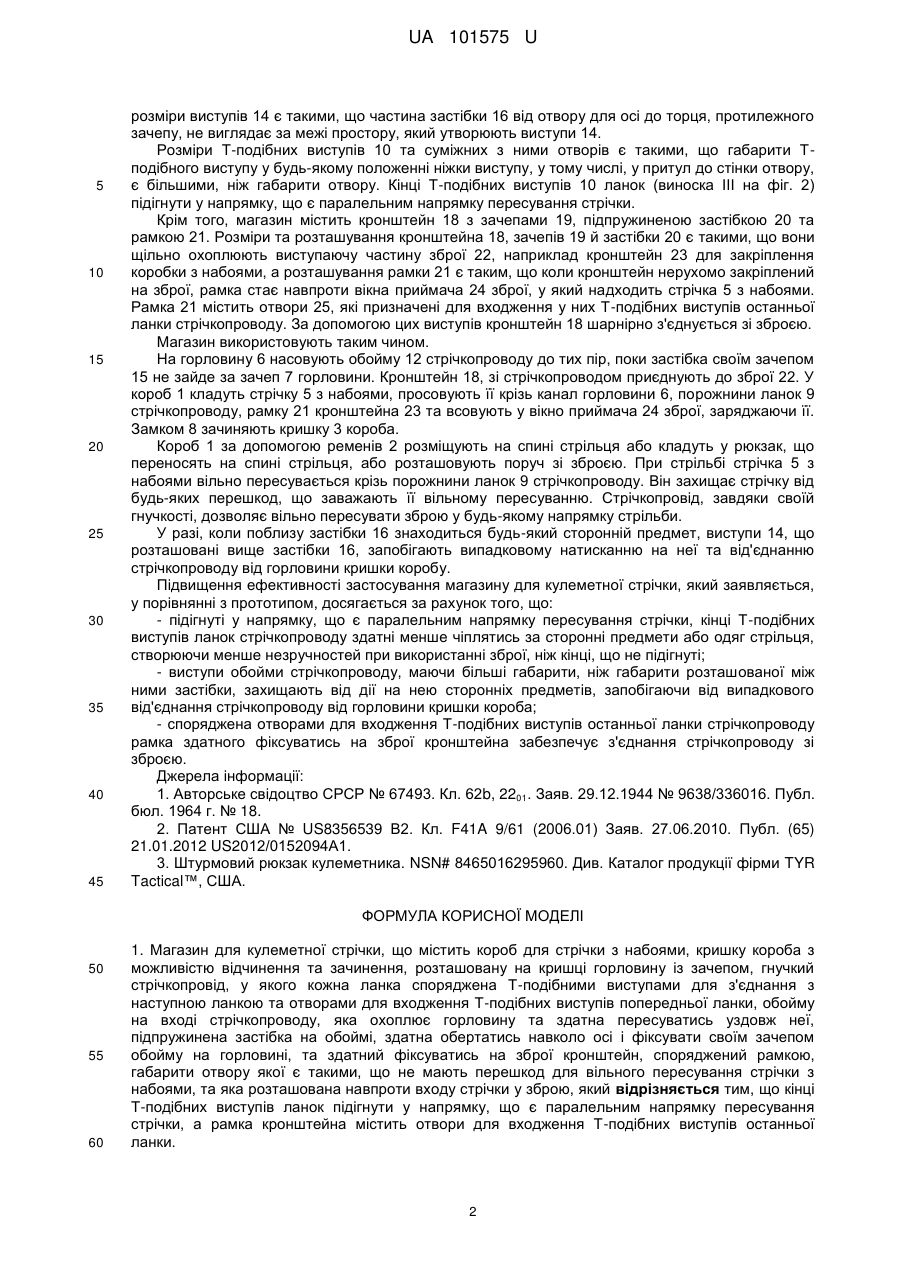

Реферат: UA 101575 U UA 101575 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ручної вогнепальної зброї, а саме до засобів подачі у зброю набоїв у патронних стрічках. Відомий, наприклад, гнучкий рукав, що підводить стрічки з набоями [1], який містить ланки, кожна з яких споряджена Т-подібними виступами для з'єднання з наступною ланкою та отворами для входження Т-подібних виступів попередньої ланки. Недоліком гнучкого рукава [1] є те, що, він не містить елементів з'єднання з коробом для набоїв та зі зброєю. Крім того, відігнуті від ланок Т-подібні виступи цього гнучкого рукава, при його використанні на піхотній зброї, здатні чіплятись за сторонні предмети або одяг стрільця, створюючи незручності при використанні зброї. Відомий також гнучкий рукав [2], яким споряджений магазин для кулеметної стрічки [3]. Недоліком гнучкого рукава [2] є складність у виробництві, тому що кожна з його ланок містить багато елементів. Крім того, утримання гнучкого рукава на коробі для набоїв здійснюється застібками, які не захищені від випадкового натискання, тому у бойових умовах можливе їх відчинення. Технічною задачею, що розв'язується, є створення магазина для кулеметної стрічки, який є зручнішим при використанні зброї, більш надійним у бойових умовах та не складним у виробництві. Вирішенням технічної задачі в магазині для кулеметної стрічки, який містить короб для стрічки з набоями, кришку короба з можливістю відчинення та зачинення, розташовану на кришці горловину із зачепом, гнучкий стрічкопровід, у якого кожна ланка споряджена Тподібними виступами для з'єднання з наступною ланкою та отворами для входження Т-подібних виступів попередньої ланки, обойму на вході стрічкопроводу, яка охоплює горловину та здатна насуватись на неї підпружинену застібку на обоймі, здатну обертатись навколо осі і фіксувати своїм зачепом обойму на горловині, та здатний фіксуватись на зброї кронштейн, споряджений рамкою, габарити отвору якої є такими, що не мають перешкод для вільного пересування стрічки з набоями, та яка розташована навпроти входу стрічки у зброю, є те, що кінці Т-подібних виступів ланок підігнути у напрямку, що є паралельним напрямку пересування стрічки, а рамка кронштейну містить отвори для входження Т-подібних виступів останньої ланки, а також те, що обойма на вході стрічкопроводу містить два виступи з отворами для розташування осі обертання застібки, при цьому розміри виступів є такими, що частина застібки від отвору для осі до торця, протилежного зачепу, не виглядає за межі простору, який утворюють виступи. Порівняння технічного рішення, яке заявляється, з прототипами, дозволяє зробити висновок, що магазин для кулеметної стрічки відрізняється від відомих тим, що кінці Т-подібних виступів ланок підігнути у напрямку, що є паралельним напрямку пересування стрічки, а рамка кронштейна містить отвори для входження Т-подібних виступів останньої ланки, а також тим, що обойма на вході стрічкопроводу містить два виступи з отворами для розташування осі застібки, при цьому розміри виступів є такими, що частина застібки від отвору для осі до торця, протилежного зачепу, не виглядає за межі простору, який утворюють виступи. Таким чином, магазин для кулеметної стрічки, що заявляється, відповідає критерію "новизна". Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1 поданий загальний вигляд магазину та зброї, до якої він приєднаний, з двох боків ї згори, на фіг. 2 - вигляд по напрямку А з фіг. 1, на фіг. 3 - вигляд магазину згори, на фіг. 4 - переріз, зроблений по осі обертання застібки на вході стрічкопроводу, на фіг. 5 - збільшений фрагмент фіг. 2. Магазин містить короб 1 з вушками 2 для ременів та кришкою 3, здатною обертатися навколо осі петлі 4. У порожнині короба 1 розміщується стрічка 5 з набоями. На кришці 3 нерухомо закріплена горловина 6, стінки якої утворюють канал, крізь який здатна вільно пересуватися стрічка 5 з набоями. На верхній поверхні горловини 6 міститься зачіп 7, верхня грань якого нахилена у бік виходу із горловини. Короб споряджений замком 8, який фіксує кришку у зачиненому стані. Магазин також містить гнучкий стрічкопровід, який складається з окремих ланок 9, кожна з яких споряджена Т-подібними виступами 10 для сполучення з наступною ланкою та отворами 11 для входження Т-подібних виступів попередньої ланки. Перша ланка стрічкопроводу нерухомо з'єднана з обоймою 12, за допомогою виступів 13 обойми, які всунути у отвори ланки та загнути. Обойма 12 виконана таким чином, що здатна ззовні охоплювати вихідну частинугорловини 6 та вільно пересуватись уздовж неї. Зверху обойми розміщені виступи 14 з отворами для осі 15, на якій, між виступами 14, розташована, зі здатністю обертання, застібка 16 з пружиною 17. Зачіп застібки 16 спрямований усередину обойми. Розташування виступів 14 та осі 15 застібки є таким, що коли обойма є повністю насунутою на горловину, зачіп застібки 16 знаходиться позаду (якщо дивитись з боку виходу з горловини) зачепу 7 горловини. Крім того, 1 UA 101575 U 5 10 15 20 25 30 35 40 45 розміри виступів 14 є такими, що частина застібки 16 від отвору для осі до торця, протилежного зачепу, не виглядає за межі простору, який утворюють виступи 14. Розміри Т-подібних виступів 10 та суміжних з ними отворів є такими, що габарити Тподібного виступу у будь-якому положенні ніжки виступу, у тому числі, у притул до стінки отвору, є більшими, ніж габарити отвору. Кінці Т-подібних виступів 10 ланок (виноска ІІІ на фіг. 2) підігнути у напрямку, що є паралельним напрямку пересування стрічки. Крім того, магазин містить кронштейн 18 з зачепами 19, підпружиненою застібкою 20 та рамкою 21. Розміри та розташування кронштейна 18, зачепів 19 й застібки 20 є такими, що вони щільно охоплюють виступаючу частину зброї 22, наприклад кронштейн 23 для закріплення коробки з набоями, а розташування рамки 21 є таким, що коли кронштейн нерухомо закріплений на зброї, рамка стає навпроти вікна приймача 24 зброї, у який надходить стрічка 5 з набоями. Рамка 21 містить отвори 25, які призначені для входження у них Т-подібних виступів останньої ланки стрічкопроводу. За допомогою цих виступів кронштейн 18 шарнірно з'єднується зі зброєю. Магазин використовують таким чином. На горловину 6 насовують обойму 12 стрічкопроводу до тих пір, поки застібка своїм зачепом 15 не зайде за зачеп 7 горловини. Кронштейн 18, зі стрічкопроводом приєднують до зброї 22. У короб 1 кладуть стрічку 5 з набоями, просовують її крізь канал горловини 6, порожнини ланок 9 стрічкопроводу, рамку 21 кронштейна 23 та всовують у вікно приймача 24 зброї, заряджаючи її. Замком 8 зачиняють кришку 3 короба. Короб 1 за допомогою ременів 2 розміщують на спині стрільця або кладуть у рюкзак, що переносять на спині стрільця, або розташовують поруч зі зброєю. При стрільбі стрічка 5 з набоями вільно пересувається крізь порожнини ланок 9 стрічкопроводу. Він захищає стрічку від будь-яких перешкод, що заважають її вільному пересуванню. Стрічкопровід, завдяки своїй гнучкості, дозволяє вільно пересувати зброю у будь-якому напрямку стрільби. У разі, коли поблизу застібки 16 знаходиться будь-який сторонній предмет, виступи 14, що розташовані вище застібки 16, запобігають випадковому натисканню на неї та від'єднанню стрічкопроводу від горловини кришки коробу. Підвищення ефективності застосування магазину для кулеметної стрічки, який заявляється, у порівнянні з прототипом, досягається за рахунок того, що: - підігнуті у напрямку, що є паралельним напрямку пересування стрічки, кінці Т-подібних виступів ланок стрічкопроводу здатні менше чіплятись за сторонні предмети або одяг стрільця, створюючи менше незручностей при використанні зброї, ніж кінці, що не підігнуті; - виступи обойми стрічкопроводу, маючи більші габарити, ніж габарити розташованої між ними застібки, захищають від дії на нею сторонніх предметів, запобігаючи від випадкового від'єднання стрічкопроводу від горловини кришки короба; - споряджена отворами для входження Т-подібних виступів останньої ланки стрічкопроводу рамка здатного фіксуватись на зброї кронштейна забезпечує з'єднання стрічкопроводу зі зброєю. Джерела інформації: 1. Авторське свідоцтво СРСР № 67493. Кл. 62b, 2201. Заяв. 29.12.1944 № 9638/336016. Публ. бюл. 1964 г. № 18. 2. Патент США № US8356539 В2. Кл. F41A 9/61 (2006.01) Заяв. 27.06.2010. Публ. (65) 21.01.2012 US2012/0152094А1. 3. Штурмовий рюкзак кулеметника. NSN# 8465016295960. Див. Каталог продукції фірми TYR Tactical™, США. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Магазин для кулеметної стрічки, що містить короб для стрічки з набоями, кришку короба з можливістю відчинення та зачинення, розташовану на кришці горловину із зачепом, гнучкий стрічкопровід, у якого кожна ланка споряджена Т-подібними виступами для з'єднання з наступною ланкою та отворами для входження Т-подібних виступів попередньої ланки, обойму на вході стрічкопроводу, яка охоплює горловину та здатна пересуватись уздовж неї, підпружинена застібка на обоймі, здатна обертатись навколо осі і фіксувати своїм зачепом обойму на горловині, та здатний фіксуватись на зброї кронштейн, споряджений рамкою, габарити отвору якої є такими, що не мають перешкод для вільного пересування стрічки з набоями, таяка розташована навпроти входу стрічки у зброю, який відрізняється тим, що кінці Т-подібних виступів ланок підігнути у напрямку, що є паралельним напрямку пересування стрічки, а рамка кронштейна містить отвори для входження Т-подібних виступів останньої ланки. 2 UA 101575 U 2. Магазин для кулеметної стрічки за п. 1, який відрізняється тим, що обойма на вході стрічкопроводу містить два виступи з отворами для розташування осі застібки, при цьому розміри виступів є такими, що частина застібки від отвору для осі до торця, протилежного зачепу, не виглядає за межі простору, який утворюють виступи. 3 UA 101575 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
