Опалювальний апарат

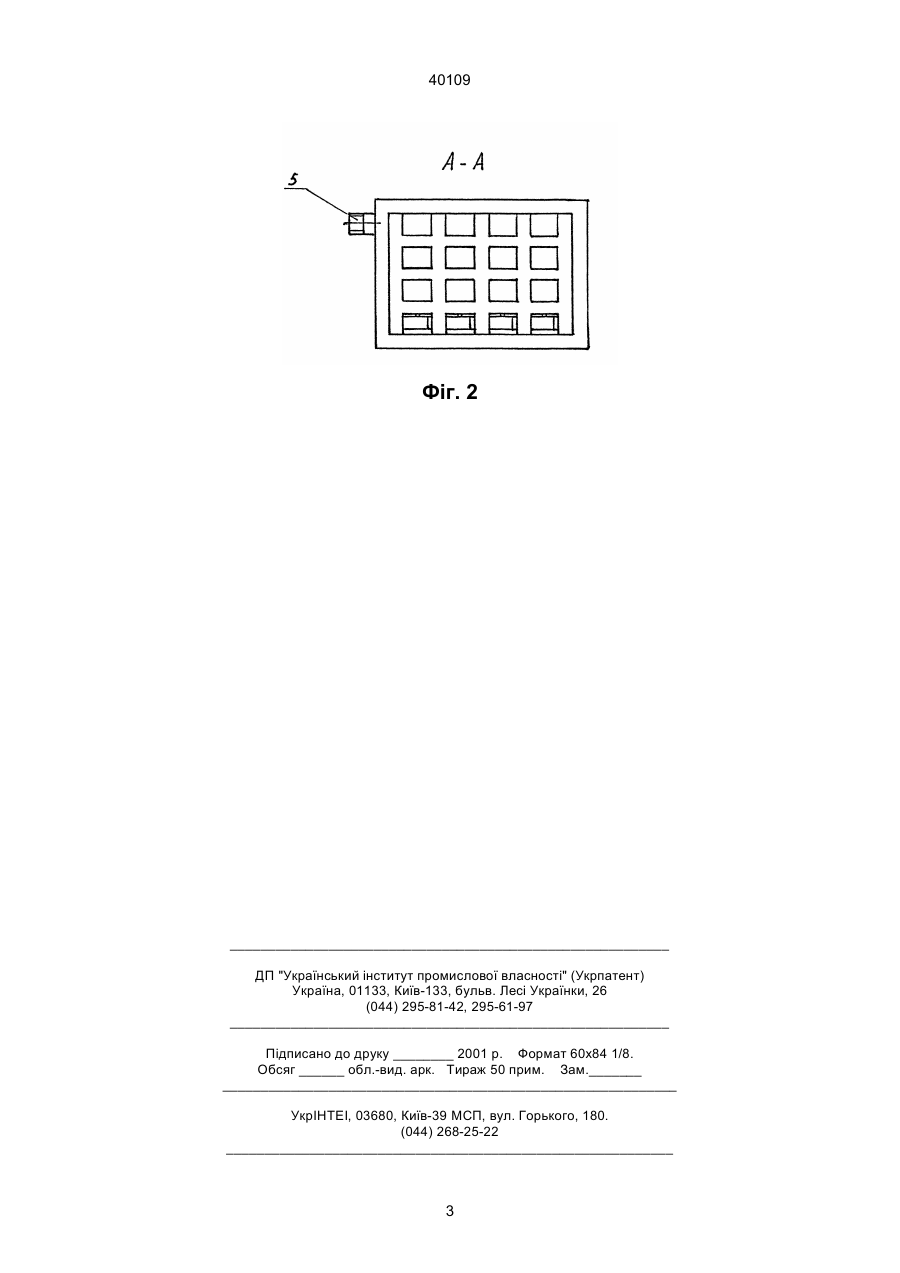

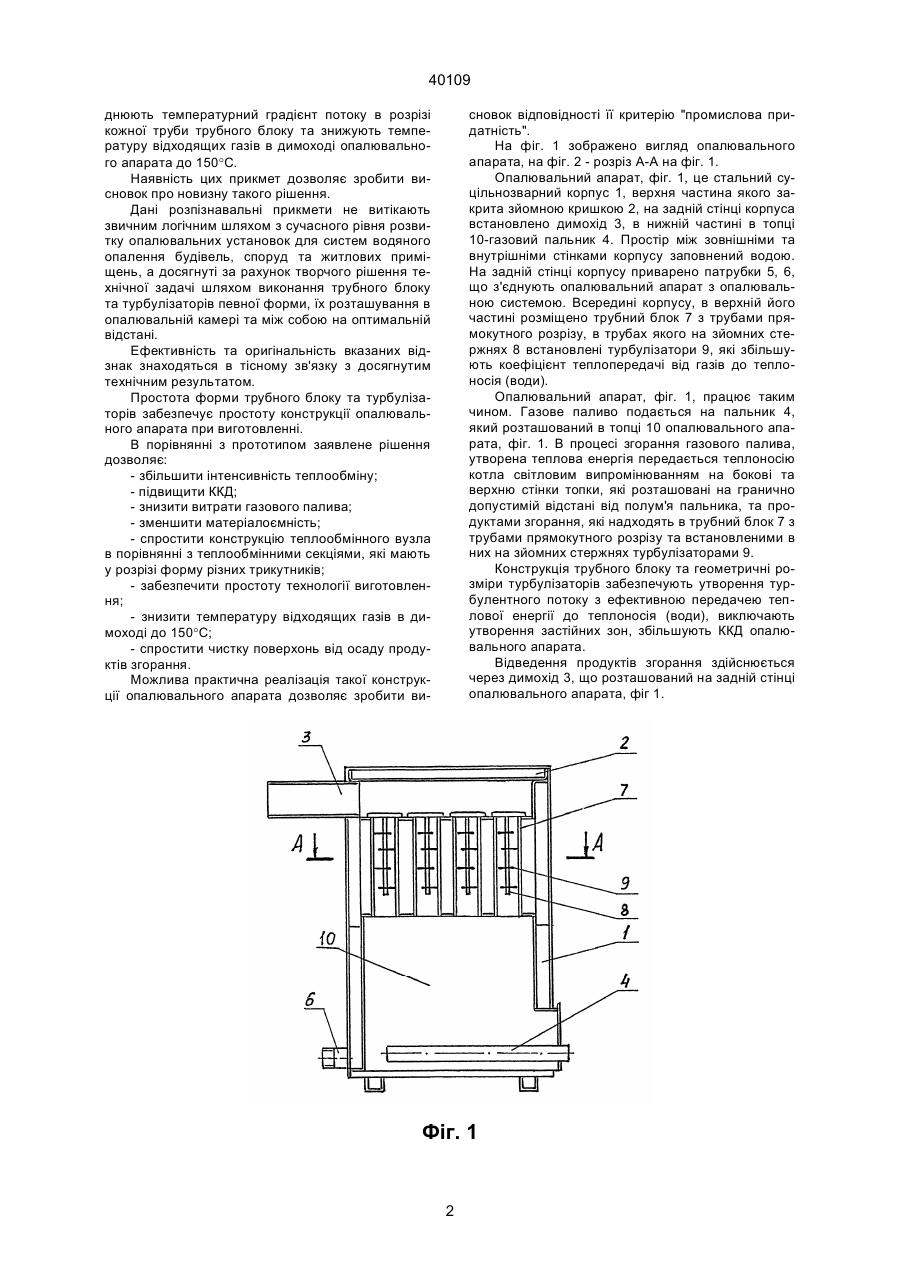

1. Опалювальний апарат, який має корпус з водяною рубашкою, що охоплює топку та газохід, який відрізняється тим, що в верхній частині опалювального апарата розміщено теплообмінник у 40109 днюють температурний градієнт потоку в розрізі кожної труби трубного блоку та знижують температуру відходящих газів в димоході опалювального апарата до 150°С. Наявність цих прикмет дозволяє зробити висновок про новизну такого рішення. Дані розпізнавальні прикмети не витікають звичним логічним шляхом з сучасного рівня розвитку опалювальних установок для систем водяного опалення будівель, споруд та житлових приміщень, а досягнуті за рахунок творчого рішення технічної задачі шляхом виконання трубного блоку та турбулізаторів певної форми, їх розташування в опалювальній камері та між собою на оптимальній відстані. Ефективність та оригінальність вказаних відзнак знаходяться в тісному зв'язку з досягнутим технічним результатом. Простота форми трубного блоку та турбулізаторів забезпечує простоту конструкції опалювального апарата при виготовленні. В порівнянні з прототипом заявлене рішення дозволяє: - збільшити інтенсивність теплообміну; - підвищити ККД; - знизити витрати газового палива; - зменшити матеріалоємність; - спростити конструкцію теплообмінного вузла в порівнянні з теплообмінними секціями, які мають у розрізі форму різних трикутників; - забезпечити простоту технології виготовлення; - знизити температуру відходящих газів в димоході до 150°С; - спростити чистку поверхонь від осаду продуктів згорання. Можлива практична реалізація такої конструкції опалювального апарата дозволяє зробити ви сновок відповідності її критерію "промислова придатність". На фіг. 1 зображено вигляд опалювального апарата, на фіг. 2 - розріз А-А на фіг. 1. Опалювальний апарат, фіг. 1, це стальний суцільнозварний корпус 1, верхня частина якого закрита зйомною кришкою 2, на задній стінці корпуса встановлено димохід 3, в нижній частині в топці 10-газовий пальник 4. Простір між зовнішніми та внутрішніми стінками корпусу заповнений водою. На задній стінці корпусу приварено патрубки 5, 6, що з'єднують опалювальний апарат з опалювальною системою. Всередині корпусу, в верхній його частині розміщено трубний блок 7 з трубами прямокутного розрізу, в трубах якого на зйомних стержнях 8 встановлені турбулізатори 9, які збільшують коефіцієнт теплопередачі від газів до теплоносія (води). Опалювальний апарат, фіг. 1, працює таким чином. Газове паливо подається на пальник 4, який розташований в топці 10 опалювального апарата, фіг. 1. В процесі згорання газового палива, утворена теплова енергія передається теплоносію котла світловим випромінюванням на бокові та верхню стінки топки, які розташовані на гранично допустимій відстані від полум'я пальника, та продуктами згорання, які надходять в трубний блок 7 з трубами прямокутного розрізу та встановленими в них на зйомних стержнях турбулізаторами 9. Конструкція трубного блоку та геометричні розміри турбулізаторів забезпечують утворення турбулентного потоку з ефективною передачею теплової енергії до теплоносія (води), виключають утворення застійних зон, збільшують ККД опалювального апарата. Відведення продуктів згорання здійснюється через димохід 3, що розташований на задній стінці опалювального апарата, фіг 1. Фіг. 1 2 40109 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
