Номер патенту: 101815

Опубліковано: 25.09.2015

Автори: Пахомов Дмітрій Івановіч, Зощук Ярослав Валєрьєвіч

Завантажити PDF файл.

Формула / Реферат

1. Закупорювальний пристрій для контейнера, що містить внутрішній ковпачок, з'єднаний зі зливною втулкою, виконаною із засобами фіксації на контейнері, зовнішню втулку, встановлену на внутрішньому ковпачку, з можливістю підйому їх в осьовому напрямку щодо зливної втулки в сторону розкриву, основу для установки в горловині контейнера, який відрізняється тим, що зливна втулка має засіб індикації розкриву, який стає видимим після першого відкриття контейнера, а внутрішній ковпачок забезпечений засобом обмеження зворотного ходу від переміщення в початкове положення таким чином, щоб засіб індикації розкриву зливної втулки залишався видимим при повторному закупорюванні, при цьому зовнішня втулка забезпечена засобами взаємної фіксації на внутрішньому ковпачку в осьовому та радіальному напрямку.

2. Закупорювальний пристрій за п. 1, який відрізняється тим, що засіб індикації розкриву виконаний у вигляді окремого індикаторного елемента.

3. Закупорювальний пристрій за п. 1, який відрізняється тим, що засіб індикації розкриву виконаний у вигляді індикаторної ділянки на зливній втулці.

4. Закупорювальний пристрій за п. 1, який відрізняється тим, що засоби взаємної фіксації зовнішньої втулки і внутрішнього ковпачка в радіальному напрямку виконані у вигляді відповідних ребер, виконаних на внутрішній поверхні зовнішньої втулки і зовнішній поверхні внутрішнього ковпачка.

5. Закупорювальний пристрій за п. 1, який відрізняється тим, що засіб фіксації зовнішньої втулки на внутрішньому ковпачку в осьовому напрямку виконаний у вигляді щонайменше одного кільцевого виступу.

6. Закупорювальний пристрій за п. 1, який відрізняється тим, що засоби фіксації зливної втулки на контейнері виконані у вигляді поздовжніх ребер і кільцевого буртика, на внутрішній поверхні зазначеної зливної втулки, що взаємодіють з відповідними ребрами і кільцевим виступом, виконаними на горловині контейнера, в осьовому і радіальному напрямках.

7. Закупорювальний пристрій за п. 1, який відрізняється тим, що зливна втулка із засобом індикації розкриву встановлена на горловину контейнера за допомогою замикання без можливості видалення.

8. Закупорювальний пристрій за п. 1, який відрізняється тим, що засіб обмеження зворотного ходу внутрішнього ковпачка від переміщення в початкове положення виконаний у вигляді щонайменше одного пружного кільцевого виступу.

9. Закупорювальний пристрій за п. 1, який відрізняється тим, що закупорювальний пристрій для контейнера має покриваючий кожух, з'єднаний з зовнішньою втулкою.

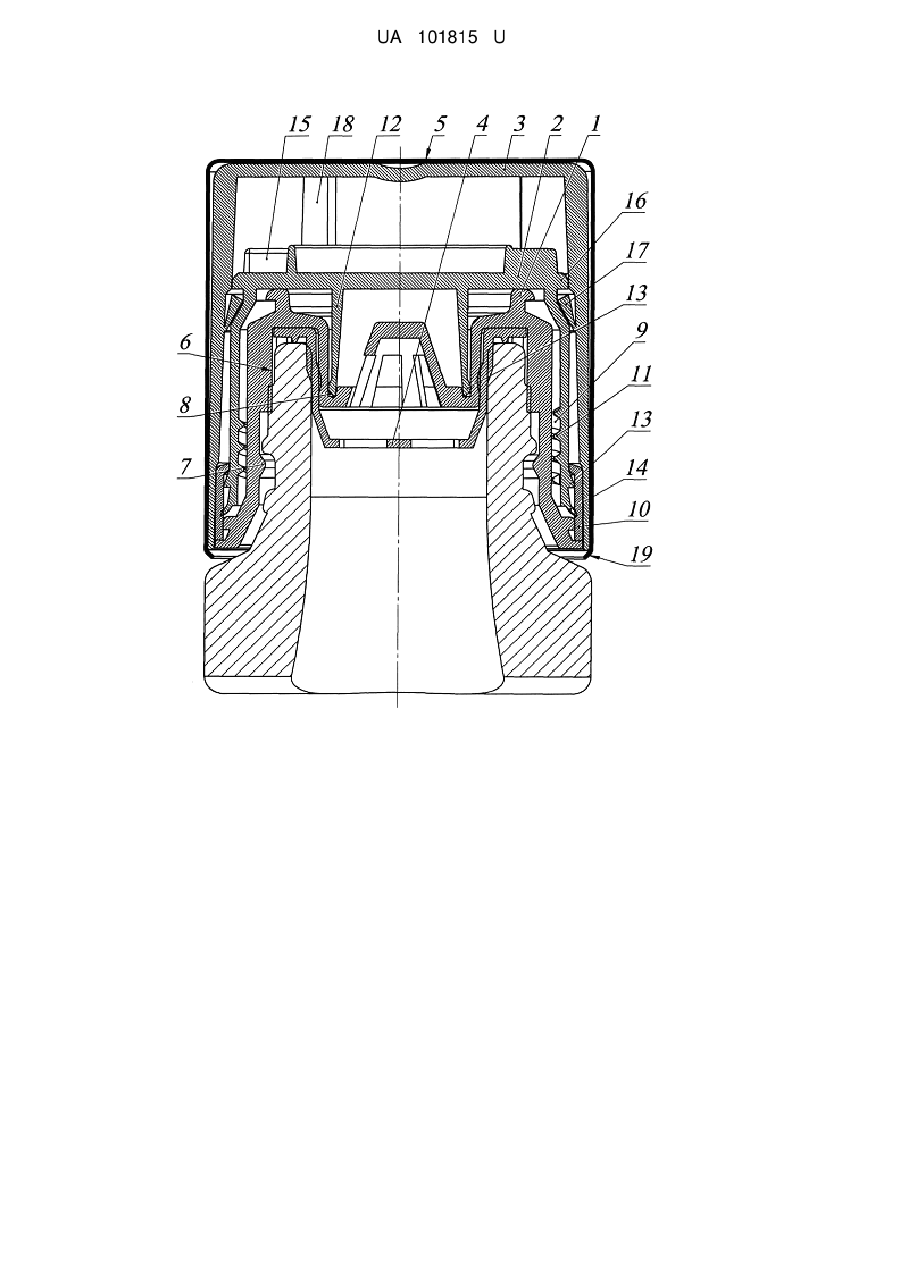

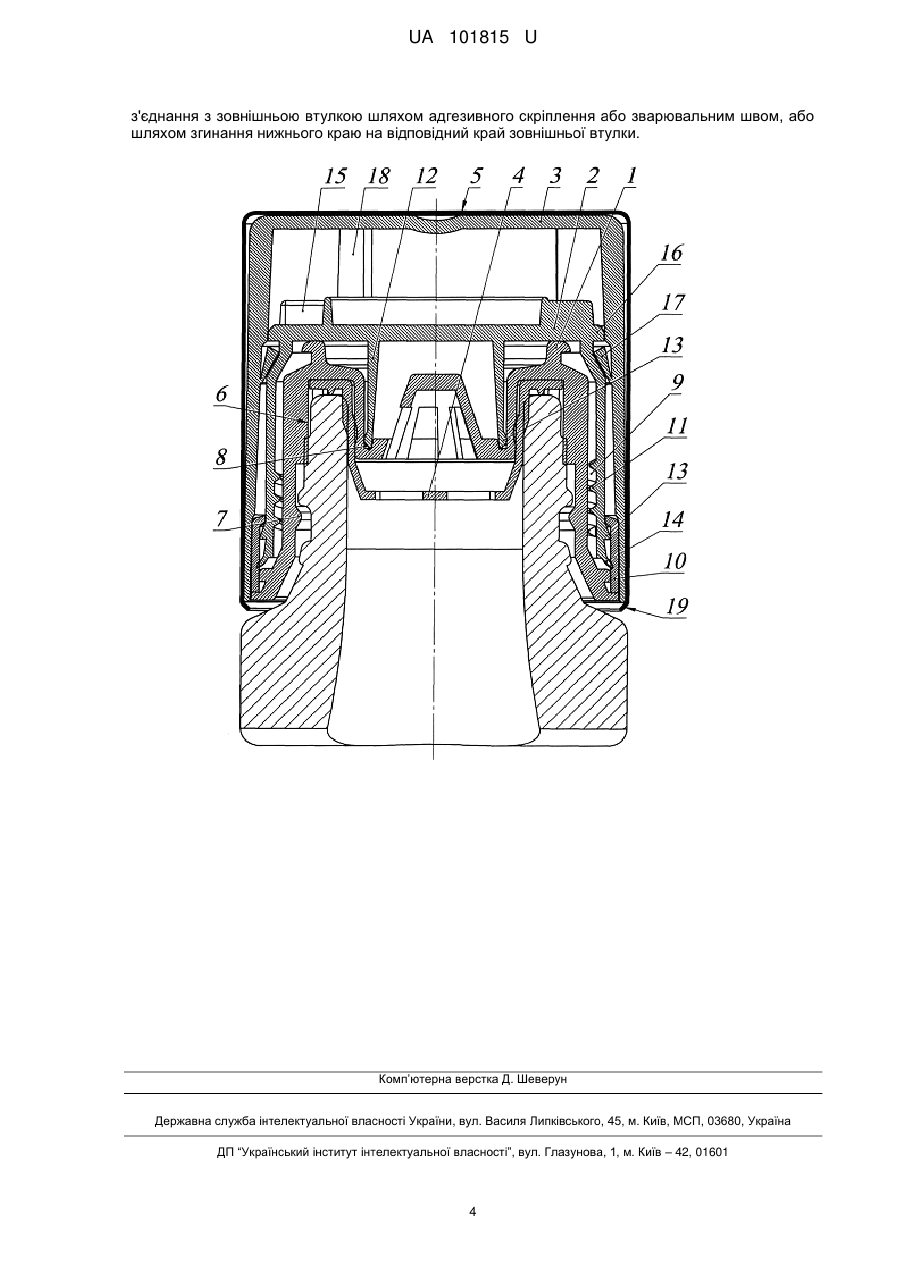

10. Закупорювальний пристрій за п. 1, який відрізняється тим, що покриваючий кожух може бути виконаний з алюмінію або пластмаси, або іншого матеріалу, і виконаний з можливістю з'єднання з зовнішньою втулкою шляхом адгезивного скріплення або зварювальним швом, або шляхом згинання нижнього краю на відповідний край зовнішньої втулки.

Текст

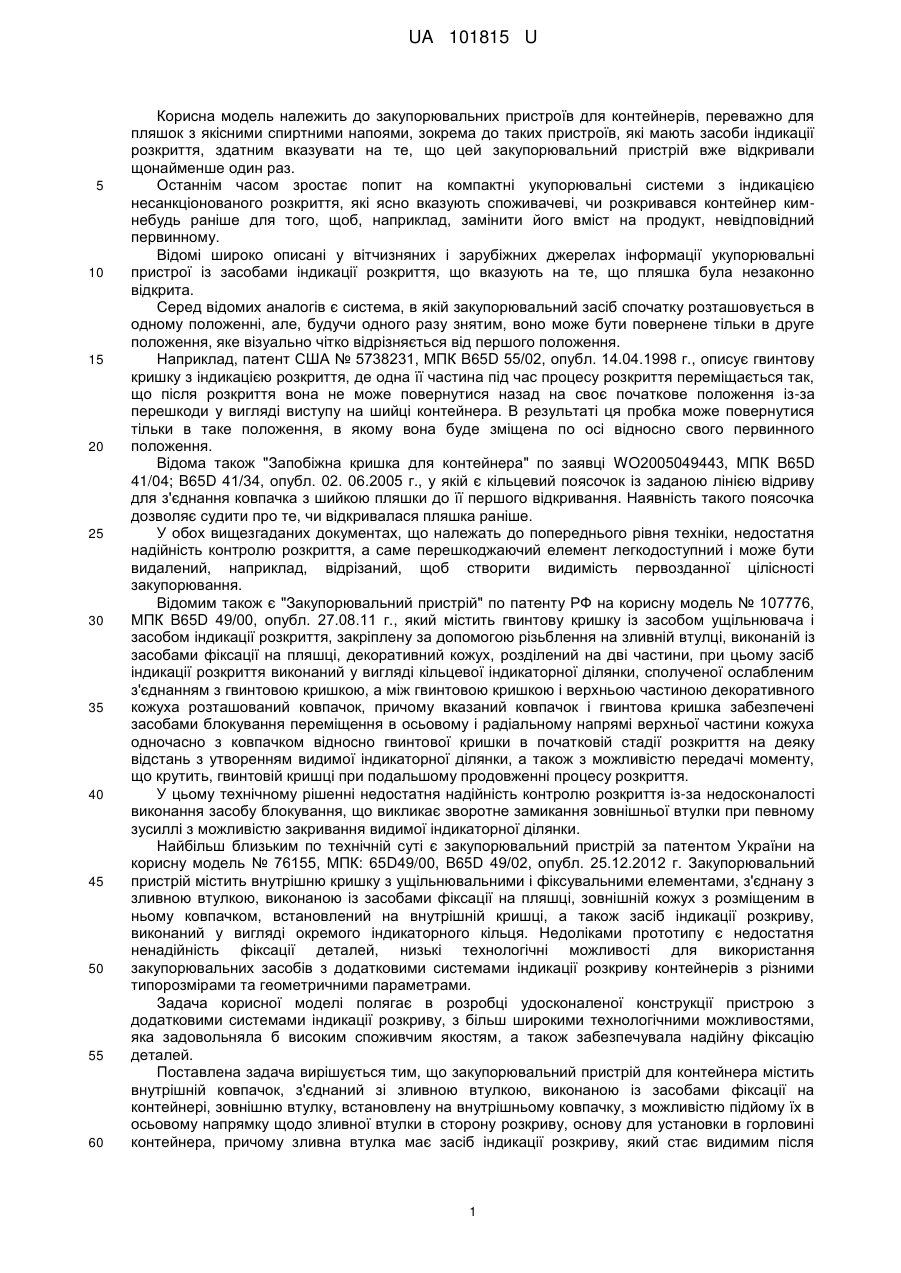

Реферат: Закупорювальний пристрій для контейнера містить внутрішній ковпачок, з'єднаний зі зливною втулкою, виконаною із засобами фіксації на контейнері, зовнішню втулку, встановлену на внутрішньому ковпачку, з можливістю підйому їх в осьовому напрямку щодо зливної втулки в сторону розкриву, основу для установки в горловині контейнера. Зливна втулка має засіб індикації розкриву, який стає видимим після першого відкриття контейнера, а внутрішній ковпачок забезпечений засобом обмеження зворотного ходу від переміщення в початкове положення таким чином, щоб засіб індикації розкриву зливної втулки залишався видимим при повторному закупорюванні. При цьому зовнішня втулка забезпечена засобами взаємної фіксації на внутрішньому ковпачку в осьовому та радіальному напрямках. UA 101815 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ ДЛЯ КОНТЕЙНЕРА UA 101815 U UA 101815 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до закупорювальних пристроїв для контейнерів, переважно для пляшок з якісними спиртними напоями, зокрема до таких пристроїв, які мають засоби індикації розкриття, здатним вказувати на те, що цей закупорювальний пристрій вже відкривали щонайменше один раз. Останнім часом зростає попит на компактні укупорювальні системи з індикацією несанкціонованого розкриття, які ясно вказують споживачеві, чи розкривався контейнер кимнебудь раніше для того, щоб, наприклад, замінити його вміст на продукт, невідповідний первинному. Відомі широко описані у вітчизняних і зарубіжних джерелах інформації укупорювальні пристрої із засобами індикації розкриття, що вказують на те, що пляшка була незаконно відкрита. Серед відомих аналогів є система, в якій закупорювальний засіб спочатку розташовується в одному положенні, але, будучи одного разу знятим, воно може бути повернене тільки в друге положення, яке візуально чітко відрізняється від першого положення. Наприклад, патент США № 5738231, МПК B65D 55/02, опубл. 14.04.1998 г., описує гвинтову кришку з індикацією розкриття, де одна її частина під час процесу розкриття переміщається так, що після розкриття вона не може повернутися назад на своє початкове положення із-за перешкоди у вигляді виступу на шийці контейнера. В результаті ця пробка може повернутися тільки в таке положення, в якому вона буде зміщена по осі відносно свого первинного положення. Відома також "Запобіжна кришка для контейнера" по заявці WO2005049443, МПК B65D 41/04; B65D 41/34, опубл. 02. 06.2005 г., у якій є кільцевий поясочок із заданою лінією відриву для з'єднання ковпачка з шийкою пляшки до її першого відкривання. Наявність такого поясочка дозволяє судити про те, чи відкривалася пляшка раніше. У обох вищезгаданих документах, що належать до попереднього рівня техніки, недостатня надійність контролю розкриття, а саме перешкоджаючий елемент легкодоступний і може бути видалений, наприклад, відрізаний, щоб створити видимість первозданної цілісності закупорювання. Відомим також є "Закупорювальний пристрій" по патенту РФ на корисну модель № 107776, МПК B65D 49/00, опубл. 27.08.11 г., який містить гвинтову кришку із засобом ущільнювача і засобом індикації розкриття, закріплену за допомогою різьблення на зливній втулці, виконаній із засобами фіксації на пляшці, декоративний кожух, розділений на дві частини, при цьому засіб індикації розкриття виконаний у вигляді кільцевої індикаторної ділянки, сполученої ослабленим з'єднанням з гвинтовою кришкою, а між гвинтовою кришкою і верхньою частиною декоративного кожуха розташований ковпачок, причому вказаний ковпачок і гвинтова кришка забезпечені засобами блокування переміщення в осьовому і радіальному напрямі верхньої частини кожуха одночасно з ковпачком відносно гвинтової кришки в початковій стадії розкриття на деяку відстань з утворенням видимої індикаторної ділянки, а також з можливістю передачі моменту, що крутить, гвинтовій кришці при подальшому продовженні процесу розкриття. У цьому технічному рішенні недостатня надійність контролю розкриття із-за недосконалості виконання засобу блокування, що викликає зворотне замикання зовнішньої втулки при певному зусиллі з можливістю закривання видимої індикаторної ділянки. Найбільш близьким по технічній суті є закупорювальний пристрій за патентом України на корисну модель № 76155, МПК: 65D49/00, B65D 49/02, опубл. 25.12.2012 г. Закупорювальний пристрій містить внутрішню кришку з ущільнювальними і фіксувальними елементами, з'єднану з зливною втулкою, виконаною із засобами фіксації на пляшці, зовнішній кожух з розміщеним в ньому ковпачком, встановлений на внутрішній кришці, а також засіб індикації розкриву, виконаний у вигляді окремого індикаторного кільця. Недоліками прототипу є недостатня ненадійність фіксації деталей, низькі технологічні можливості для використання закупорювальних засобів з додатковими системами індикації розкриву контейнерів з різними типорозмірами та геометричними параметрами. Задача корисної моделі полягає в розробці удосконаленої конструкції пристрою з додатковими системами індикації розкриву, з більш широкими технологічними можливостями, яка задовольняла б високим споживчим якостям, а також забезпечувала надійну фіксацію деталей. Поставлена задача вирішується тим, що закупорювальний пристрій для контейнера містить внутрішній ковпачок, з'єднаний зі зливною втулкою, виконаною із засобами фіксації на контейнері, зовнішню втулку, встановлену на внутрішньому ковпачку, з можливістю підйому їх в осьовому напрямку щодо зливної втулки в сторону розкриву, основу для установки в горловині контейнера, причому зливна втулка має засіб індикації розкриву, який стає видимим після 1 UA 101815 U 5 10 15 20 25 30 35 40 45 50 55 60 першого відкриття контейнера, а внутрішній ковпачок забезпечений засобом обмеження зворотного ходу від переміщення в початкове положення таким чином, щоб засіб індикації розкриву зливної втулки залишався видимим при повторному закупорюванні, при цьому зовнішня втулка забезпечена засобами взаємної фіксації на внутрішньому ковпачку в осьовому та радіальному напрямках. Переважно засіб індикації розкриву виконаний у вигляді окремого індикаторного елемента. Переважно засіб індикації розкриву виконаний у вигляді індикаторної ділянки на зливній втулці. Переважно засоби взаємної фіксації зовнішньої втулки і внутрішнього ковпачка в радіальному напрямку виконані у вигляді відповідних ребер, виконаних на внутрішній поверхні зовнішньої втулки і зовнішній поверхні внутрішнього ковпачка. Переважно засіб фіксації зовнішньої втулки на внутрішньому ковпачку в осьовому напрямку виконаний у вигляді щонайменше одного кільцевого виступу. В окремому випадку виконання корисної моделі засоби фіксації зливної втулки на контейнері виконані у вигляді поздовжніх ребер і кільцевого буртика на внутрішній поверхні зазначеної зливної втулки, що взаємодіють з відповідними ребрами і кільцевим виступом, виконаними на горловині контейнера в осьовому і радіальному напрямках. Переважно зливна втулка із засобом індикації розкриву встановлена на горловину контейнера за допомогою замикання без можливості видалення. Переважно засіб обмеження зворотного ходу внутрішнього ковпачка від переміщення в початкове положення виконаний у вигляді щонайменше одного пружного кільцевого виступу. В окремому випадку виконання корисної моделі закупорювальний пристрій для контейнера має покриваючий кожух, з'єднаний з зовнішньою втулкою. Переважно покриваючий кожух може бути виконаний з алюмінію або пластмаси, або іншого матеріалу, і виконаний з можливістю з'єднання з зовнішньою втулкою шляхом адгезивного скріплення або зварювальним швом, або шляхом згинання нижнього краю на відповідний край зовнішньої втулки. Можливість здійснення корисної моделі, охарактеризованою наведеною вище сукупністю ознак, а також можливість її реалізації може бути підтверджена описом конструкції закупорювального пристрою, виконаного відповідно до цього технічного рішення. Опис конструкції пояснюється графічним матеріалом, на якому зображено: загальний вигляд в розрізі. Закупорювальний пристрій для контейнера містить зливну втулку 1, внутрішній ковпачок 2, зовнішню втулку 3, основу 4, покриваючий кожух 5. Зливна втулка 1 має засоби фіксації на пляшці 6, 7, виконані у вигляді поздовжніх ребер і кільцевого буртика, які взаємодіють з відповідними елементами горловини контейнера з можливістю фіксації на ньому в осьовому і радіальному напрямках. На внутрішній поверхні зливної втулки 1 виконана кільцева канавка 8. На зовнішній поверхні зливної втулки 1 є зовнішня різьба 9 для з'єднання з внутрішнім ковпачком 2. Зливна втулка 1 має засіб індикації розкриву, який стає видимим після початкового відкриття контейнера. Зазначений засіб виконаний у вигляді окремого контрольного кільця 10 з можливістю фіксації на зливній втулці. За другим варіантом засіб індикації розкриву може бути виконаний у вигляді індикаторної ділянки, виконаної на нижній частині зливної втулки, наприклад в іншому колірному виконанні (на кресленні не показано). Зливна втулка 1 із засобом індикації розкриву встановлена на горловину контейнера з допомогою замикання без можливості видалення. Контрольне кільце 10 розташоване між зливною втулкою і внутрішнім ковпачком до розкриву і стає видимим на пляшці після першого розкриття. Зазначене кільце 10 можливо виготовляти з різних матеріалів, що дозволяє наносити на його поверхню різні засоби ідентифікації: декоративні малюнки, написи та інші засоби індивідуалізації різними методами, наприклад методом лазерного гравірування, в різному колірному поєднанні, що відрізняється від кольору покриваючого кожуха 5. Внутрішній ковпачок 2 закріплений за допомогою різьблення 11 на зливній втулці 1, на його внутрішній торцевій поверхні є ущільнювальний засіб у вигляді кільцевого виступу 12, який розміщений в кільцевій канавці 8 зливної втулки 1, утворюючи лабіринтове ущільнення, для забезпечення герметичності закупорювання при зберіганні і транспортуванні рідини. На зовнішній бічній поверхні внутрішнього ковпачка 2 виконаний засіб обмеження зворотного ходу від переміщення в початкове положення після першого розкриття, виконаний у вигляді пружних одного або двох кільцевих виступів 13 і 14. 2 UA 101815 U 5 10 15 20 25 30 35 40 45 50 55 60 Внутрішній ковпачок 2 має на зовнішній поверхні фіксуючі елементи у вигляді ребер 15 і виступу 16 для з'єднання з зовнішньою втулкою 3 в осьовому і радіальному напрямках. Зовнішня втулка 3 забезпечена засобом фіксації на внутрішньому ковпачку 2, виконаному у вигляді щонайменше одного кільцевого виступу 17 на внутрішній поверхні, який може бути виконаний суцільним або переривчастим. Також на внутрішній поверхні є осьові виступи 18 для взаємодії з відповідними ребрами 15 ковпачка 2, утворюючи шліцьове з'єднання і забезпечуючи фіксацію в радіальному напрямку. Основа 4 встановлена в зливній втулці 1 з можливістю ущільнення відповідних поверхонь зазначеної втулки, а також в подальшому з можливістю ущільнення внутрішнього отвору горловини контейнера. Покриваючий кожух 5 встановлений на зовнішній втулці 3 і утримується на зовнішніх поверхнях шляхом механічної посадки або адгезивно. При цьому можуть бути сформовані загнуті краї 19 кожуха 5 на нижній торцевій поверхні зовнішньої втулки 3. Покриваючий кожух 5 може бути виконаний з алюмінію або пластмаси, або іншого матеріалу. Під час першого відкривання контейнера покриваючий кожух 5 разом з зовнішньою втулкою 3 і внутрішнім ковпачком 2 відгвинчуються зі зливної втулки 1, при цьому кільцеві виступи 13 і 14 виходять з під контрольного кільця 10, утворюючи при цьому видиму ділянку з неможливістю прийняття вихідного положення кожухом 5, сигналізуючи при цьому про несанкціоноване розкриття. Пропонований закупорювальний пристрій виконаний з усіма деталями як один блок, може транспортуватися окремо, і призначений для установки на контейнері. Закупорювання контейнера виконується натисненням зверху вниз за допомогою укупорювальної машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Закупорювальний пристрій для контейнера, що містить внутрішній ковпачок, з'єднаний зі зливною втулкою, виконаною із засобами фіксації на контейнері, зовнішню втулку, встановлену на внутрішньому ковпачку, з можливістю підйому їх в осьовому напрямку щодо зливної втулки в сторону розкриву, основу для установки в горловині контейнера, який відрізняється тим, що зливна втулка має засіб індикації розкриву, який стає видимим після першого відкриття контейнера, а внутрішній ковпачок забезпечений засобом обмеження зворотного ходу від переміщення в початкове положення таким чином, щоб засіб індикації розкриву зливної втулки залишався видимим при повторному закупорюванні, при цьому зовнішня втулка забезпечена засобами взаємної фіксації на внутрішньому ковпачку в осьовому та радіальному напрямку. 2. Закупорювальний пристрій за п. 1, який відрізняється тим, що засіб індикації розкриву виконаний у вигляді окремого індикаторного елемента. 3. Закупорювальний пристрій за п. 1, який відрізняється тим, що засіб індикації розкриву виконаний у вигляді індикаторної ділянки на зливній втулці. 4. Закупорювальний пристрій за п. 1, який відрізняється тим, що засоби взаємної фіксації зовнішньої втулки і внутрішнього ковпачка в радіальному напрямку виконані у вигляді відповідних ребер, виконаних на внутрішній поверхні зовнішньої втулки і зовнішній поверхні внутрішнього ковпачка. 5. Закупорювальний пристрій за п. 1, який відрізняється тим, що засіб фіксації зовнішньої втулки на внутрішньому ковпачку в осьовому напрямку виконаний у вигляді щонайменше одного кільцевого виступу. 6. Закупорювальний пристрій за п. 1, який відрізняється тим, що засоби фіксації зливної втулки на контейнері виконані у вигляді поздовжніх ребер і кільцевого буртика, на внутрішній поверхні зазначеної зливної втулки, що взаємодіють з відповідними ребрами і кільцевим виступом, виконаними на горловині контейнера, в осьовому і радіальному напрямках. 7. Закупорювальний пристрій за п. 1, який відрізняється тим, що зливна втулка із засобом індикації розкриву встановлена на горловину контейнера за допомогою замикання без можливості видалення. 8. Закупорювальний пристрій за п. 1, який відрізняється тим, що засіб обмеження зворотного ходу внутрішнього ковпачка від переміщення в початкове положення виконаний у вигляді щонайменше одного пружного кільцевого виступу. 9. Закупорювальний пристрій за п. 1, який відрізняється тим, що закупорювальний пристрій для контейнера має покриваючий кожух, з'єднаний з зовнішньою втулкою. 10. Закупорювальний пристрій за п. 1, який відрізняється тим, що покриваючий кожух може бути виконаний з алюмінію або пластмаси, або іншого матеріалу, і виконаний з можливістю 3 UA 101815 U з'єднання з зовнішньою втулкою шляхом адгезивного скріплення або зварювальним швом, або шляхом згинання нижнього краю на відповідний край зовнішньої втулки. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

Автори російською

Пахомов Дмитрий Иванович, Зощук Ярослав Валерьевич

МПК / Мітки

МПК: B65D 41/00, B65B 7/00, B65D 49/00

Мітки: закупорювальний, пристрій, контейнера
