Пристрій контролю оптичних характеристик біомедичних об’єктів

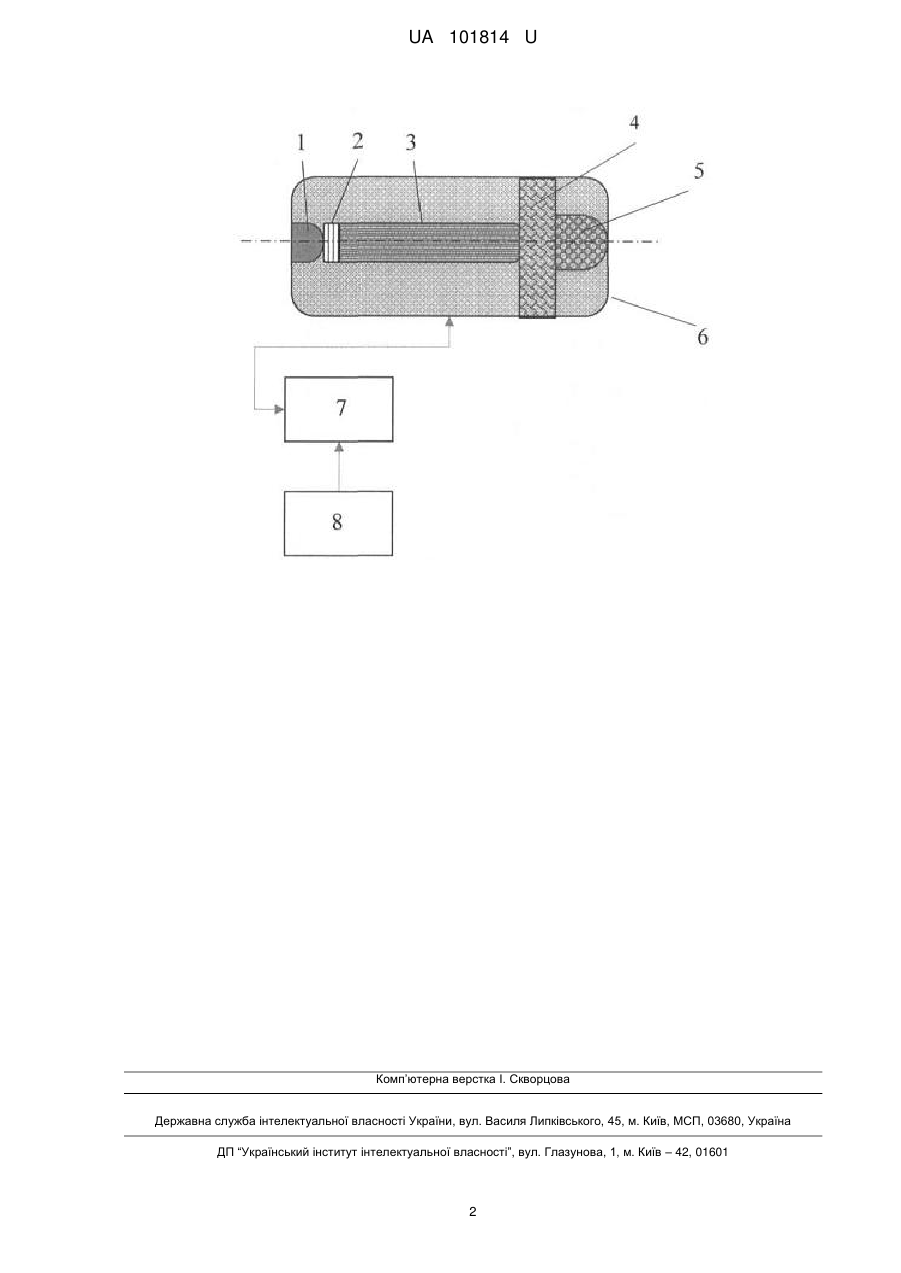

Реферат: Пристрій контролю оптичних характеристик біомедичних об'єктів містить випромінювач та блок живлення та додатково містить дифракційну ґратку або призму, світловод, тримач, фотоприймач, які розміщені з випромінювачем - RGB-світлодіодом, на оптичній осі та складають оптичний блок, з'єднаний з блоком аналізу, який в свою чергу з'єднаний з блоком живлення. UA 101814 U (12) UA 101814 U UA 101814 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, зокрема до стоматології, і може бути застосована для контролю оптичних характеристик тканин пародонту та мікроциркуляторного русла при застосуванні оптичної терапії та діагностики. Відомий пристрій контролю оптичних характеристик біомедичних об'єктів [Патент України UA 97054 МПК A61N 5/067, А61В 18/22, А61В 18/20, опубл. 25.02.2015 Бюл. 4], що містить випромінювач та блок живлення. Однак подібні пристрої не дають можливості здійснювати контроль впливу терапевтичного оптичного випромінювання на біооб'єкт за змінами оптичних характеристик. В основу корисної моделі поставлена задача створення пристрою контролю оптичних характеристик біомедичних об'єктів шляхом контролю впливу терапевтичного оптичного випромінювання на біооб'єкт. Поставлена задача вирішується, тим що пристрій контролю оптичних характеристик біомедичних об'єктів, який містить випромінювач та блок живлення, згідно з корисною моделлю, додатково містить дифракційну ґратку або призму, світловод, тримач, фотоприймач, які розміщені з випромінювачем - RGB світлодіодом на оптичній осі та складають оптичний блок, з'єднаний з блоком аналізу, який в свою чергу з'єднаний з блоком живлення. Таке конструктивне виконання дозволяє здійснювати контроль впливу терапевтичного оптичного випромінювання на біооб'єкт. Даний пристрій дозволяє уникнути негативного впливу терапевтичного випромінювання на біооб'єкт, в якому застосовано фотоприймач, який реєструє інтенсивність пройденого крізь біооб'єкт світлового потоку та передає інформацію до блока аналізу, в якому закладені допустимі межі потужності пройденого світлового потоку, за яких терапевтична процедура вважається ефективною. На кресленні зображено пристрій контролю оптичних характеристик біомедичних об'єктів, де: 1-RGB світлодіод, 2 - дифракційна ґратка або призма, 3 - світловод, 4 - тримач (фіксатор), 5 - фотоприймач, 6 - оптичний блок, 7 - блок аналізу, 8 - блок живлення. Пристрій контролю оптичних характеристик біомедичних об'єктів містить випромінювач 1 та блок живлення 8, який додатково містить дифракційну ґратку або призму 2, світловод 3, тримач 4, фотоприймач 5, які розміщені з випромінювачем 1 RGB світлодіодом на оптичній осі та складають оптичний блок 6, з'єднаний з блоком аналізу 7, який в свою чергу - з блоком живлення 8. Пристрій контролю оптичних характеристик біомедичних об'єктів містить розташовані на оптичній осі випромінювач 1 - світлодіод типу RGB, світловий потік від якого подається через дифракційну ґратку або призму 2 на світловод 3 до тримача 4 біооб'єкта, на виході з якого розміщений фотоприймач 5, що складають оптичний блок 6, з'єднаний з блоком живлення 8 через блок аналізу 7. В оптичному блоці 6 жорстко закріплений світловод 3, через який подається світловий потік від RGB світлодіода 1 до біооб'єкта 4, та фотоприймач 5, який реєструє пройдений потужність пройденого терапевтичного світлового потоку та передає інформацію до блока аналізу 7. Як фотоприймач - фотоприймач фотодіод BPW34, що має достатньо високу спектральну чутливість в межах довжин хвиль 390-1000 нм та кутів 0°-65°. Світловод волоконно-оптичний 4*2500 мм. Пристрій роботи пристрою полягає в наступному: світловий потік від RGB світлодіода 1 проходить крізь дифракційну ґратку або призму 2, біооб'єкт до фотоприймача, в якому світловий потік перетворюється в фотострум для подальшого оброблення блоком аналізу. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій контролю оптичних характеристик біомедичних об'єктів, який містить випромінювач та блок живлення, який відрізняється тим, що додатково містить дифракційну ґратку або призму, світловод, тримач, фотоприймач, які розміщені з випромінювачем - RGB-світлодіодом, на оптичній осі та складають оптичний блок, з'єднаний з блоком аналізу, який в свою чергу з'єднаний з блоком живлення. 1 UA 101814 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
