Дерматом з технологічною пластиною

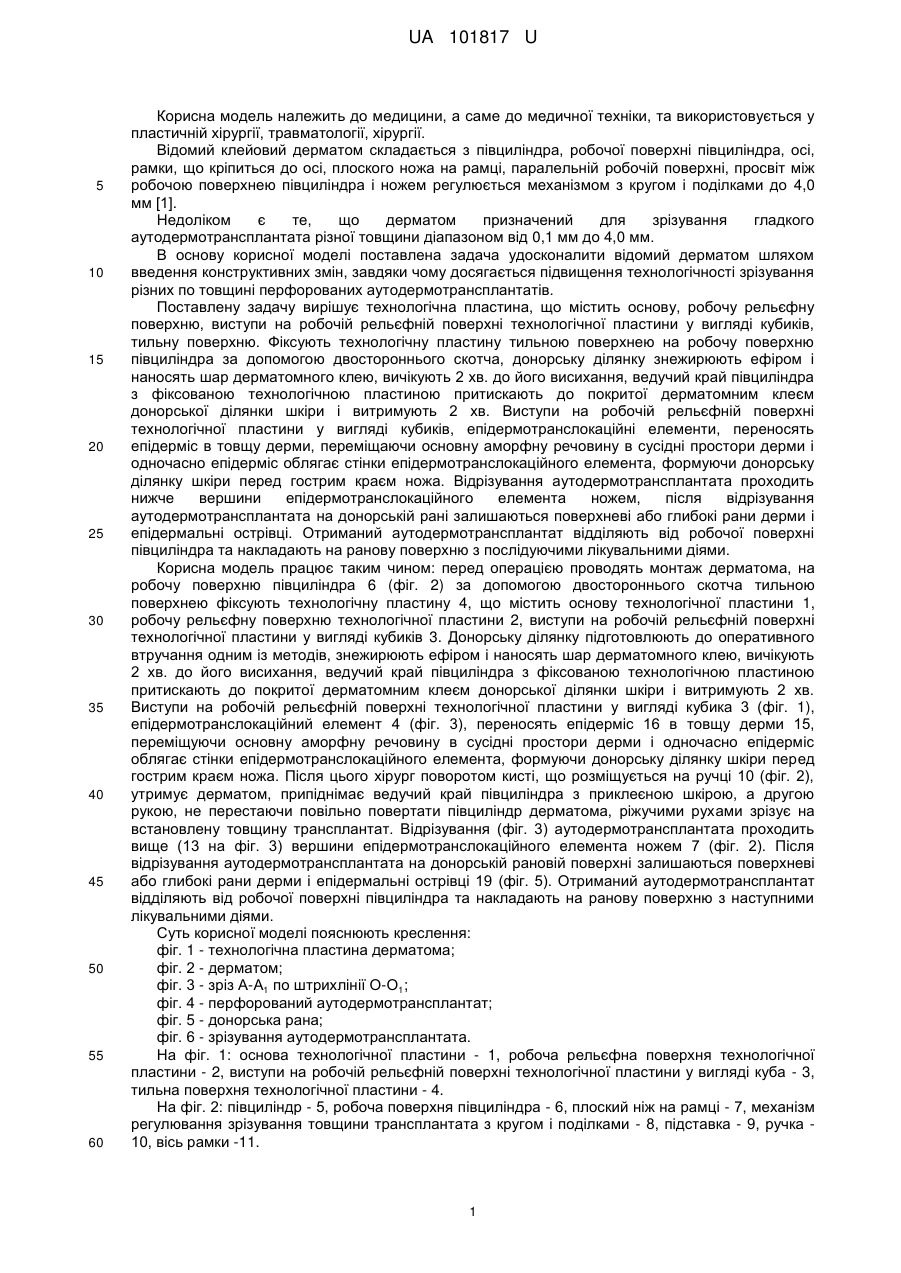

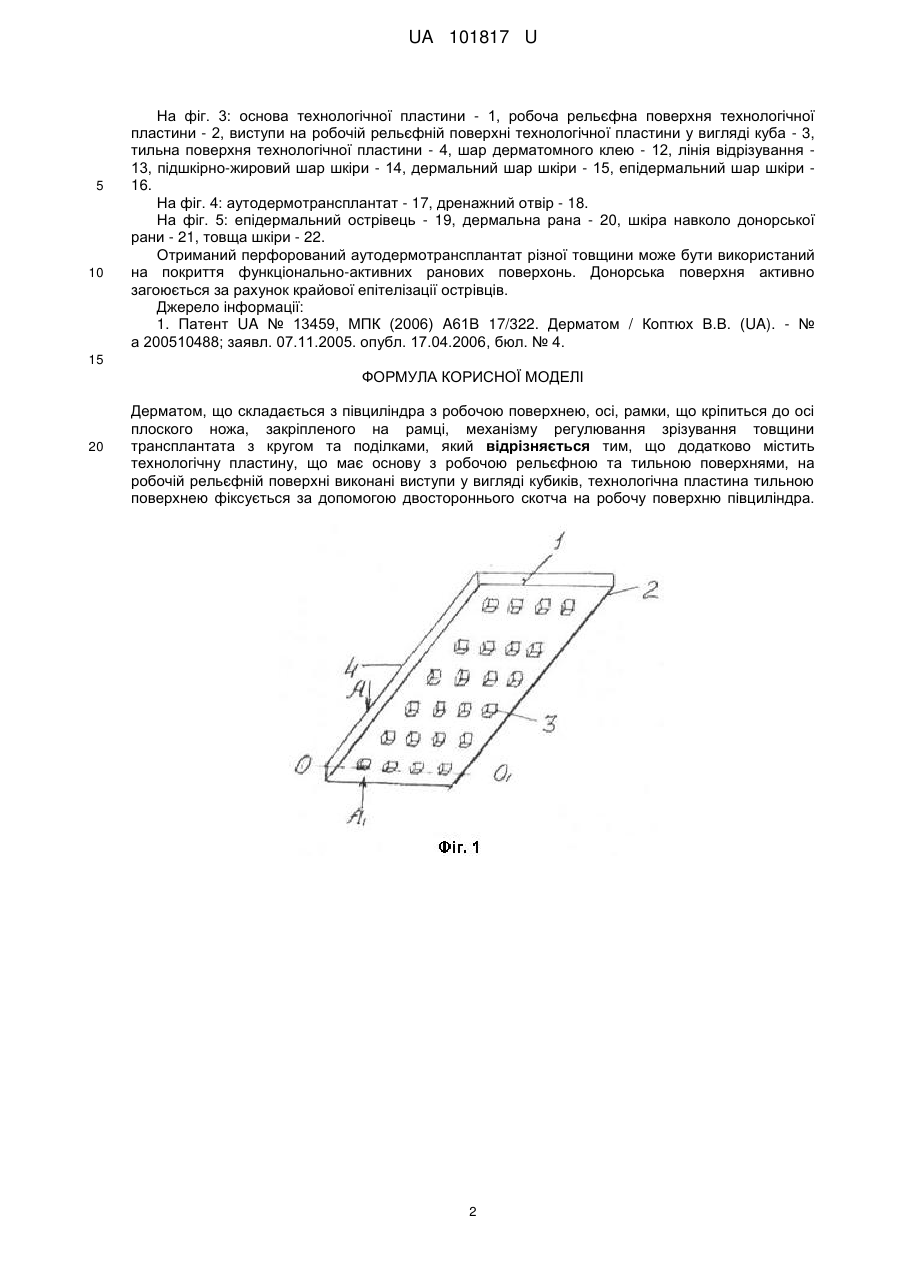

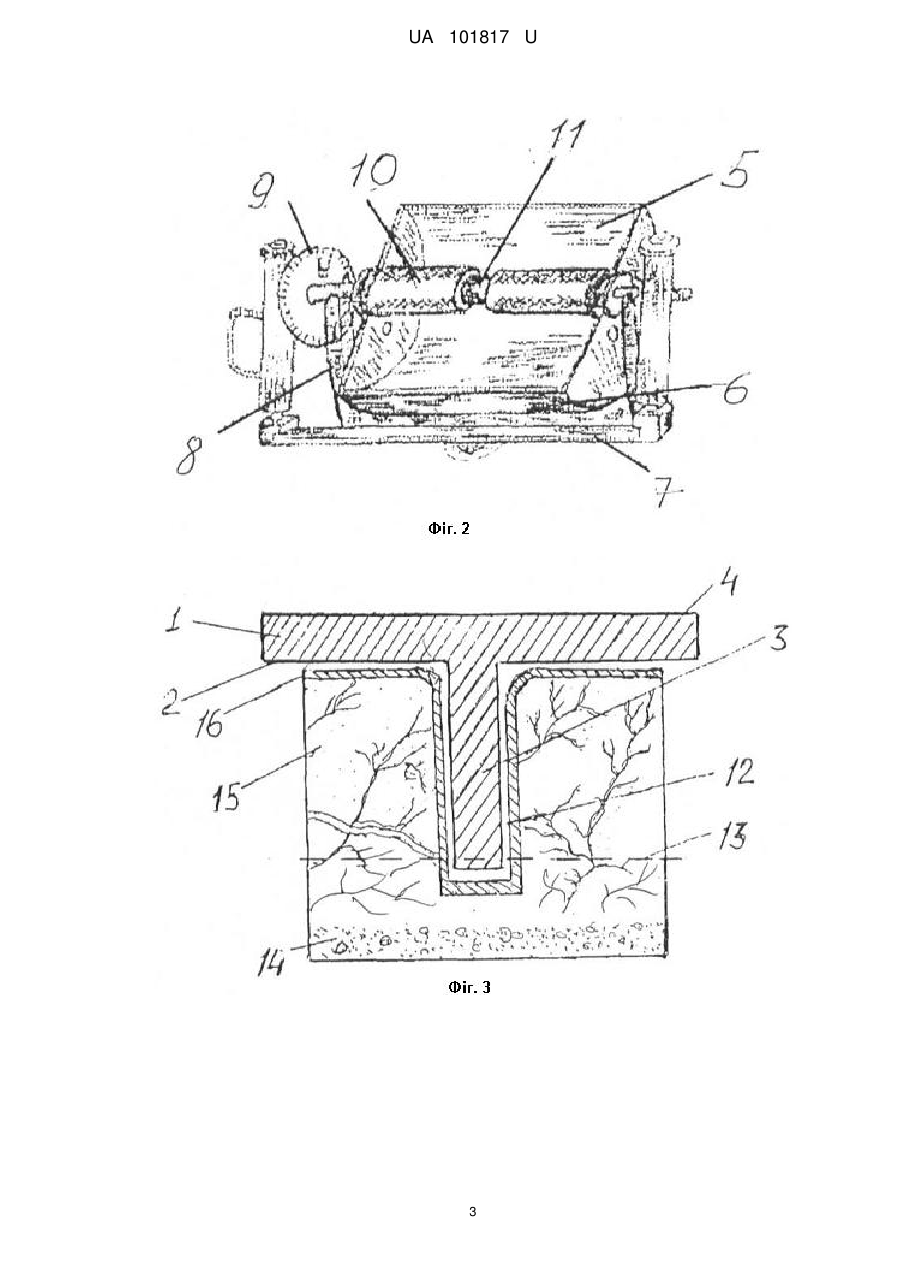

Реферат: UA 101817 U UA 101817 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується у пластичній хірургії, травматології, хірургії. Відомий клейовий дерматом складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що кріпиться до осі, плоского ножа на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з кругом і поділками до 4,0 мм [1]. Недоліком є те, що дерматом призначений для зрізування гладкого аутодермотрансплантата різної товщини діапазоном від 0,1 мм до 4,0 мм. В основу корисної моделі поставлена задача удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізування різних по товщині перфорованих аутодермотрансплантатів. Поставлену задачу вирішує технологічна пластина, що містить основу, робочу рельєфну поверхню, виступи на робочій рельєфній поверхні технологічної пластини у вигляді кубиків, тильну поверхню. Фіксують технологічну пластину тильною поверхнею на робочу поверхню півциліндра за допомогою двостороннього скотча, донорську ділянку знежирюють ефіром і наносять шар дерматомного клею, вичікують 2 хв. до його висихання, ведучий край півциліндра з фіксованою технологічною пластиною притискають до покритої дерматомним клеєм донорської ділянки шкіри і витримують 2 хв. Виступи на робочій рельєфній поверхні технологічної пластини у вигляді кубиків, епідермотранслокаційні елементи, переносять епідерміс в товщу дерми, переміщаючи основну аморфну речовину в сусідні простори дерми і одночасно епідерміс облягає стінки епідермотранслокаційного елемента, формуючи донорську ділянку шкіри перед гострим краєм ножа. Відрізування аутодермотрансплантата проходить нижче вершини епідермотранслокаційного елемента ножем, після відрізування аутодермотрансплантата на донорській рані залишаються поверхневі або глибокі рани дерми і епідермальні острівці. Отриманий аутодермотрансплантат відділяють від робочої поверхні півциліндра та накладають на ранову поверхню з послідуючими лікувальними діями. Корисна модель працює таким чином: перед операцією проводять монтаж дерматома, на робочу поверхню півциліндра 6 (фіг. 2) за допомогою двостороннього скотча тильною поверхнею фіксують технологічну пластину 4, що містить основу технологічної пластини 1, робочу рельєфну поверхню технологічної пластини 2, виступи на робочій рельєфній поверхні технологічної пластини у вигляді кубиків 3. Донорську ділянку підготовлюють до оперативного втручання одним із методів, знежирюють ефіром і наносять шар дерматомного клею, вичікують 2 хв. до його висихання, ведучий край півциліндра з фіксованою технологічною пластиною притискають до покритої дерматомним клеєм донорської ділянки шкіри і витримують 2 хв. Виступи на робочій рельєфній поверхні технологічної пластини у вигляді кубика 3 (фіг. 1), епідермотранслокаційний елемент 4 (фіг. 3), переносять епідерміс 16 в товщу дерми 15, переміщуючи основну аморфну речовину в сусідні простори дерми і одночасно епідерміс облягає стінки епідермотранслокаційного елемента, формуючи донорську ділянку шкіри перед гострим краєм ножа. Після цього хірург поворотом кисті, що розміщується на ручці 10 (фіг. 2), утримує дерматом, припіднімає ведучий край півциліндра з приклеєною шкірою, а другою рукою, не перестаючи повільно повертати півциліндр дерматома, ріжучими рухами зрізує на встановлену товщину трансплантат. Відрізування (фіг. 3) аутодермотрансплантата проходить вище (13 на фіг. 3) вершини епідермотранслокаційного елемента ножем 7 (фіг. 2). Після відрізування аутодермотрансплантата на донорській рановій поверхні залишаються поверхневі або глибокі рани дерми і епідермальні острівці 19 (фіг. 5). Отриманий аутодермотрансплантат відділяють від робочої поверхні півциліндра та накладають на ранову поверхню з наступними лікувальними діями. Суть корисної моделі пояснюють креслення: фіг. 1 - технологічна пластина дерматома; фіг. 2 - дерматом; фіг. 3 - зріз А-А1 по штрихлінії О-О1; фіг. 4 - перфорований аутодермотрансплантат; фіг. 5 - донорська рана; фіг. 6 - зрізування аутодермотрансплантата. На фіг. 1: основа технологічної пластини - 1, робоча рельєфна поверхня технологічної пластини - 2, виступи на робочій рельєфній поверхні технологічної пластини у вигляді куба - 3, тильна поверхня технологічної пластини - 4. На фіг. 2: півциліндр - 5, робоча поверхня півциліндра - 6, плоский ніж на рамці - 7, механізмрегулювання зрізування товщини трансплантата з кругом і поділками - 8, підставка - 9, ручка 10, вісь рамки -11. 1 UA 101817 U 5 10 На фіг. 3: основа технологічної пластини - 1, робоча рельєфна поверхня технологічної пластини - 2, виступи на робочій рельєфній поверхні технологічної пластини у вигляді куба - 3, тильна поверхня технологічної пластини - 4, шар дерматомного клею - 12, лінія відрізування 13, підшкірно-жировий шар шкіри - 14, дермальний шар шкіри - 15, епідермальний шар шкіри 16. На фіг. 4: аутодермотрансплантат - 17, дренажний отвір - 18. На фіг. 5: епідермальний острівець - 19, дермальна рана - 20, шкіра навколо донорської рани - 21, товща шкіри - 22. Отриманий перфорований аутодермотрансплантат різної товщини може бути використаний на покриття функціонально-активних ранових поверхонь. Донорська поверхня активно загоюється за рахунок крайової епітелізації острівців. Джерело інформації: 1. Патент UA № 13459, МПК (2006) A61В 17/322. Дерматом / Коптюх В.В. (UA). - № а 200510488; заявл. 07.11.2005. опубл. 17.04.2006, бюл. № 4. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Дерматом, що складається з півциліндра з робочою поверхнею, осі, рамки, що кріпиться до осі плоского ножа, закріпленого на рамці, механізму регулювання зрізування товщини трансплантата з кругом та поділками, який відрізняється тим, що додатково містить технологічну пластину, що має основу з робочою рельєфною та тильною поверхнями, на робочій рельєфній поверхні виконані виступи у вигляді кубиків, технологічна пластина тильною поверхнею фіксується за допомогою двостороннього скотча на робочу поверхню півциліндра. 2 UA 101817 U 3 UA 101817 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
