Дерматом

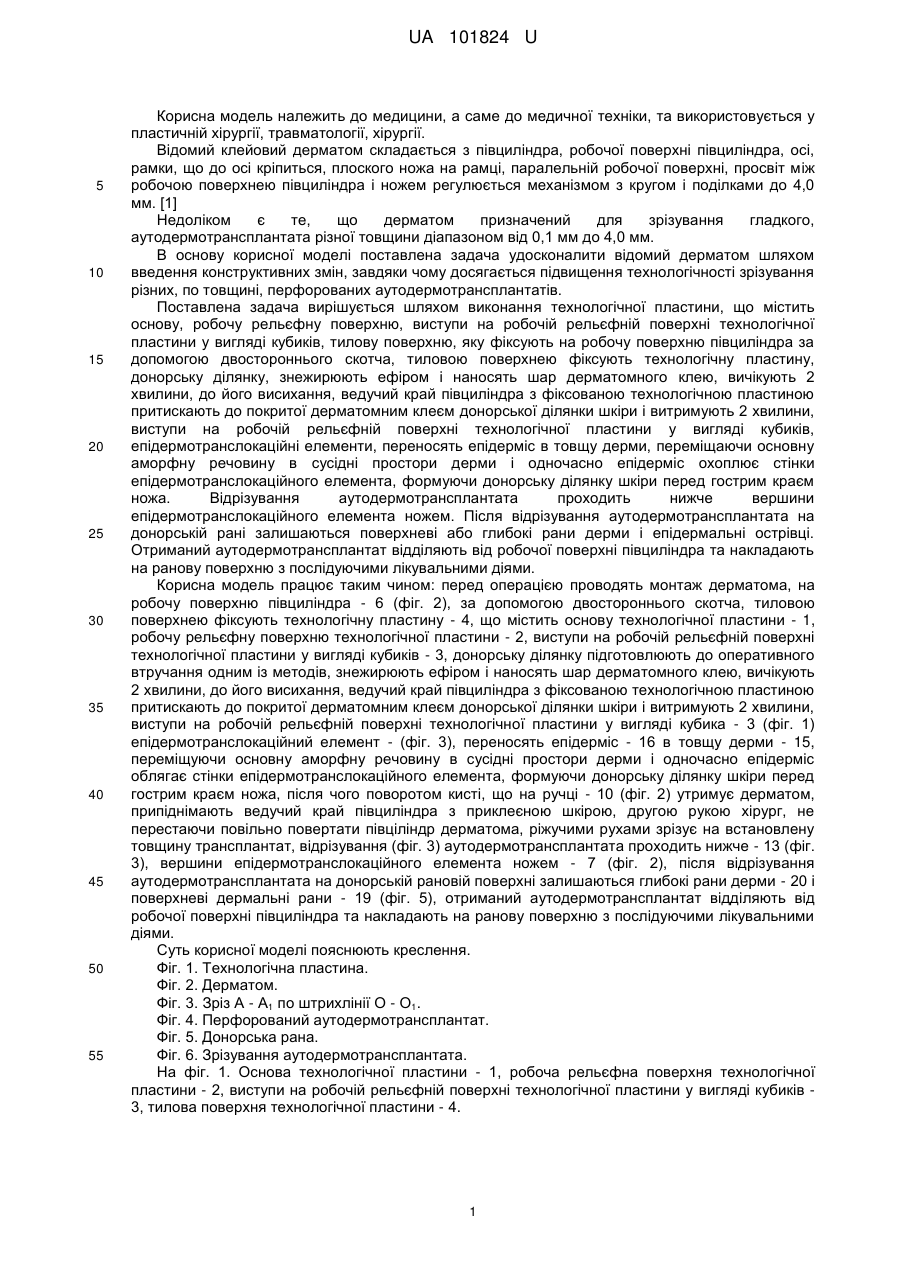

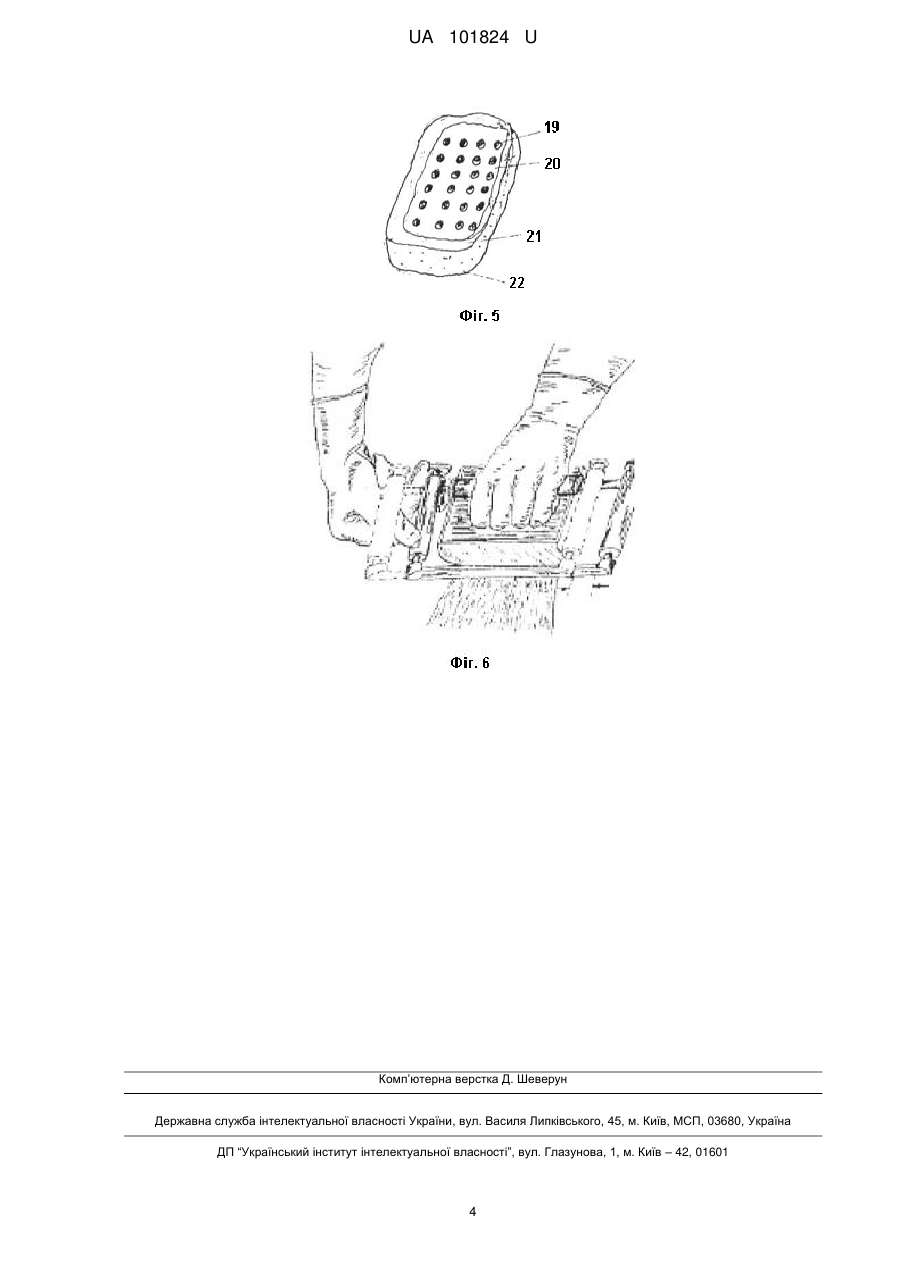

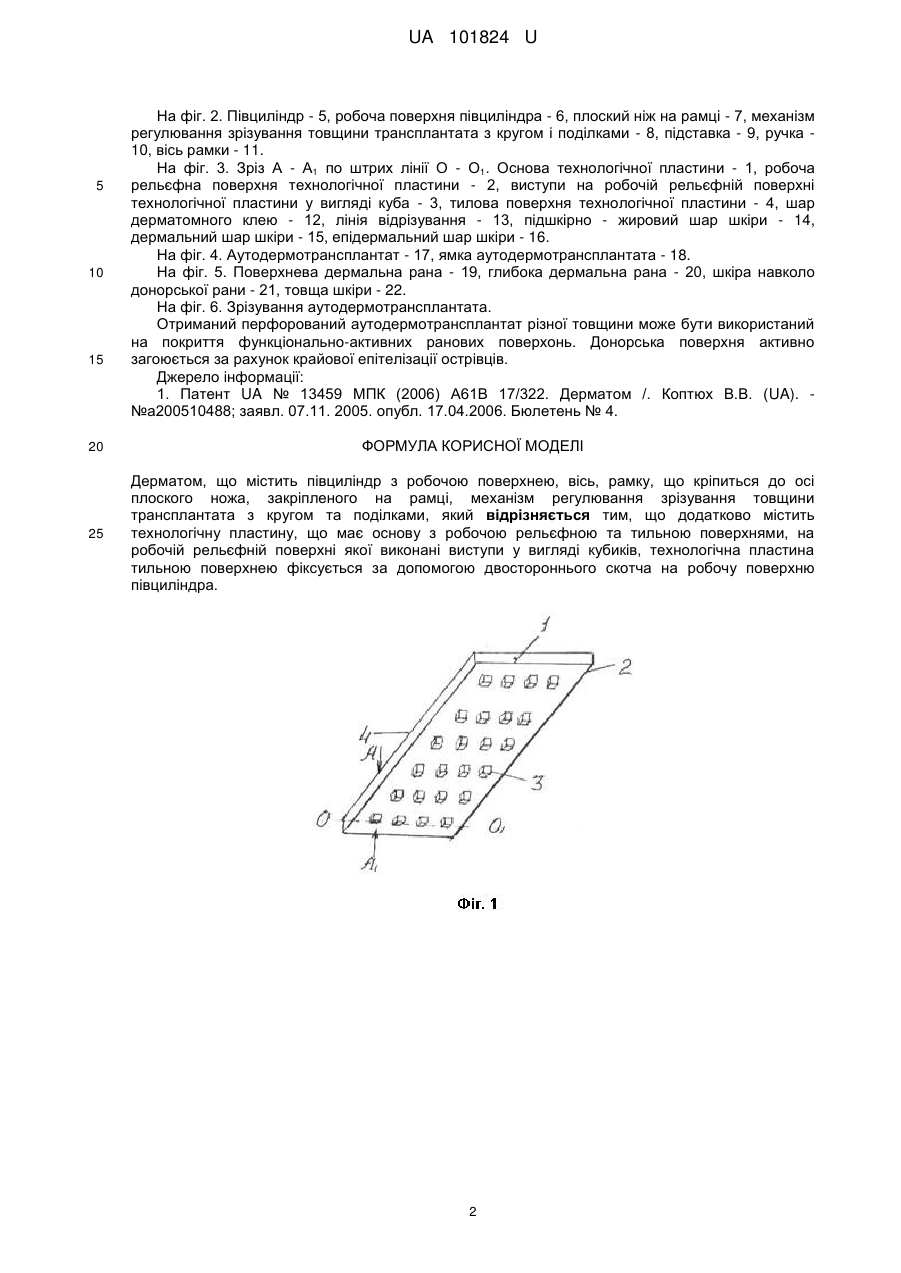

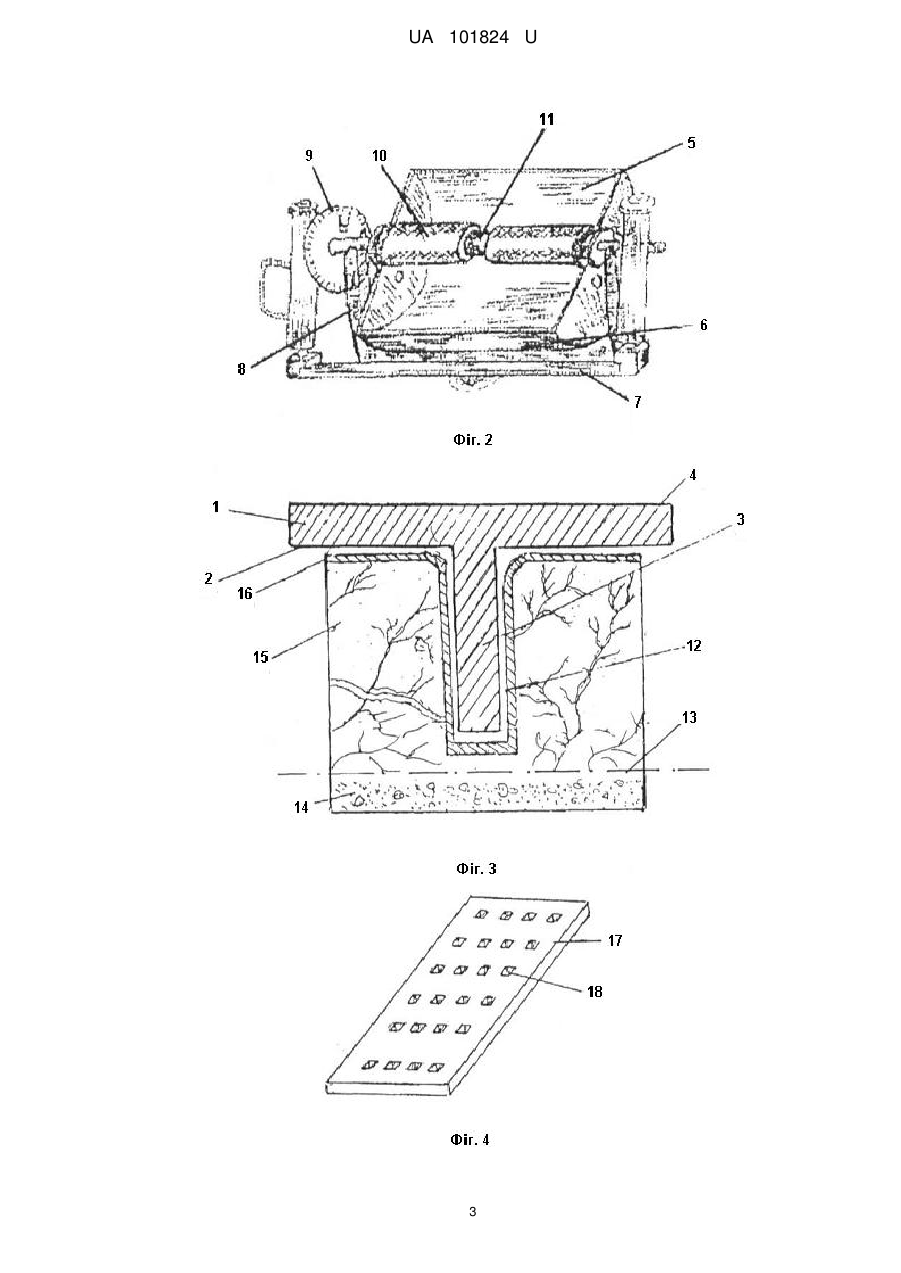

Реферат: UA 101824 U UA 101824 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до медичної техніки, та використовується у пластичній хірургії, травматології, хірургії. Відомий клейовий дерматом складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до осі кріпиться, плоского ножа на рамці, паралельній робочої поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з кругом і поділками до 4,0 мм. [1] Недоліком є те, що дерматом призначений для зрізування гладкого, аутодермотрансплантата різної товщини діапазоном від 0,1 мм до 4,0 мм. В основу корисної моделі поставлена задача удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізування різних, по товщині, перфорованих аутодермотрансплантатів. Поставлена задача вирішується шляхом виконання технологічної пластини, що містить основу, робочу рельєфну поверхню, виступи на робочій рельєфній поверхні технологічної пластини у вигляді кубиків, тилову поверхню, яку фіксують на робочу поверхню півциліндра за допомогою двостороннього скотча, тиловою поверхнею фіксують технологічну пластину, донорську ділянку, знежирюють ефіром і наносять шар дерматомного клею, вичікують 2 хвилини, до його висихання, ведучий край півциліндра з фіксованою технологічною пластиною притискають до покритої дерматомним клеєм донорської ділянки шкіри і витримують 2 хвилини, виступи на робочій рельєфній поверхні технологічної пластини у вигляді кубиків, епідермотранслокаційні елементи, переносять епідерміс в товщу дерми, переміщаючи основну аморфну речовину в сусідні простори дерми і одночасно епідерміс охоплює стінки епідермотранслокаційного елемента, формуючи донорську ділянку шкіри перед гострим краєм ножа. Відрізування аутодермотрансплантата проходить нижче вершини епідермотранслокаційного елемента ножем. Після відрізування аутодермотрансплантата на донорській рані залишаються поверхневі або глибокі рани дерми і епідермальні острівці. Отриманий аутодермотрансплантат відділяють від робочої поверхні півциліндра та накладають на ранову поверхню з послідуючими лікувальними діями. Корисна модель працює таким чином: перед операцією проводять монтаж дерматома, на робочу поверхню півциліндра - 6 (фіг. 2), за допомогою двостороннього скотча, тиловою поверхнею фіксують технологічну пластину - 4, що містить основу технологічної пластини - 1, робочу рельєфну поверхню технологічної пластини - 2, виступи на робочій рельєфній поверхні технологічної пластини у вигляді кубиків - 3, донорську ділянку підготовлюють до оперативного втручання одним із методів, знежирюють ефіром і наносять шар дерматомного клею, вичікують 2 хвилини, до його висихання, ведучий край півциліндра з фіксованою технологічною пластиною притискають до покритої дерматомним клеєм донорської ділянки шкіри і витримують 2 хвилини, виступи на робочій рельєфній поверхні технологічної пластини у вигляді кубика - 3 (фіг. 1) епідермотранслокаційний елемент - (фіг. 3), переносять епідерміс - 16 в товщу дерми - 15, переміщуючи основну аморфну речовину в сусідні простори дерми і одночасно епідерміс облягає стінки епідермотранслокаційного елемента, формуючи донорську ділянку шкіри перед гострим краєм ножа, після чого поворотом кисті, що на ручці - 10 (фіг. 2) утримує дерматом, припіднімають ведучий край півциліндра з приклеєною шкірою, другою рукою хірург, не перестаючи повільно повертати півціліндр дерматома, ріжучими рухами зрізує на встановлену товщину трансплантат, відрізування (фіг. 3) аутодермотрансплантата проходить нижче - 13 (фіг. 3), вершини епідермотранслокаційного елемента ножем - 7 (фіг. 2), після відрізування аутодермотрансплантата на донорській рановій поверхні залишаються глибокі рани дерми - 20 і поверхневі дермальні рани - 19 (фіг. 5), отриманий аутодермотрансплантат відділяють від робочої поверхні півциліндра та накладають на ранову поверхню з послідуючими лікувальними діями. Суть корисної моделі пояснюють креслення. Фіг. 1. Технологічна пластина. Фіг. 2. Дерматом. Фіг. 3. Зріз А - А1 по штрихлінії О - О1. Фіг. 4. Перфорований аутодермотрансплантат. Фіг. 5. Донорська рана. Фіг. 6. Зрізування аутодермотрансплантата. На фіг. 1. Основа технологічної пластини - 1, робоча рельєфна поверхня технологічної пластини - 2, виступи на робочій рельєфній поверхні технологічної пластини у вигляді кубиків 3, тилова поверхня технологічної пластини - 4. 1 UA 101824 U 5 10 15 На фіг. 2. Півциліндр - 5, робоча поверхня півциліндра - 6, плоский ніж на рамці - 7, механізм регулювання зрізування товщини трансплантата з кругом і поділками - 8, підставка - 9, ручка 10, вісь рамки - 11. На фіг. 3. Зріз А - А1 по штрих лінії О - О1. Основа технологічної пластини - 1, робоча рельєфна поверхня технологічної пластини - 2, виступи на робочій рельєфній поверхні технологічної пластини у вигляді куба - 3, тилова поверхня технологічної пластини - 4, шар дерматомного клею - 12, лінія відрізування - 13, підшкірно - жировий шар шкіри - 14, дермальний шар шкіри - 15, епідермальний шар шкіри - 16. На фіг. 4. Аутодермотрансплантат - 17, ямка аутодермотрансплантата - 18. На фіг. 5. Поверхнева дермальна рана - 19, глибока дермальна рана - 20, шкіра навколо донорської рани - 21, товща шкіри - 22. На фіг. 6. Зрізування аутодермотрансплантата. Отриманий перфорований аутодермотрансплантат різної товщини може бути використаний на покриття функціонально-активних ранових поверхонь. Донорська поверхня активно загоюється за рахунок крайової епітелізації острівців. Джерело інформації: 1. Патент UA № 13459 МПК (2006) А61В 17/322. Дерматом /. Коптюх В.В. (UA). №а200510488; заявл. 07.11. 2005. опубл. 17.04.2006. Бюлетень № 4. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Дерматом, що містить півциліндр з робочою поверхнею, вісь, рамку, що кріпиться до осі плоского ножа, закріпленого на рамці, механізм регулювання зрізування товщини трансплантата з кругом та поділками, який відрізняється тим, що додатково містить технологічну пластину, що має основу з робочою рельєфною та тильною поверхнями, на робочій рельєфній поверхні якої виконані виступи у вигляді кубиків, технологічна пластина тильною поверхнею фіксується за допомогою двостороннього скотча на робочу поверхню півциліндра. 2 UA 101824 U 3 UA 101824 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
