Дерматом з секторним механізмом для зрізування гладкого аутодермотрасплантата

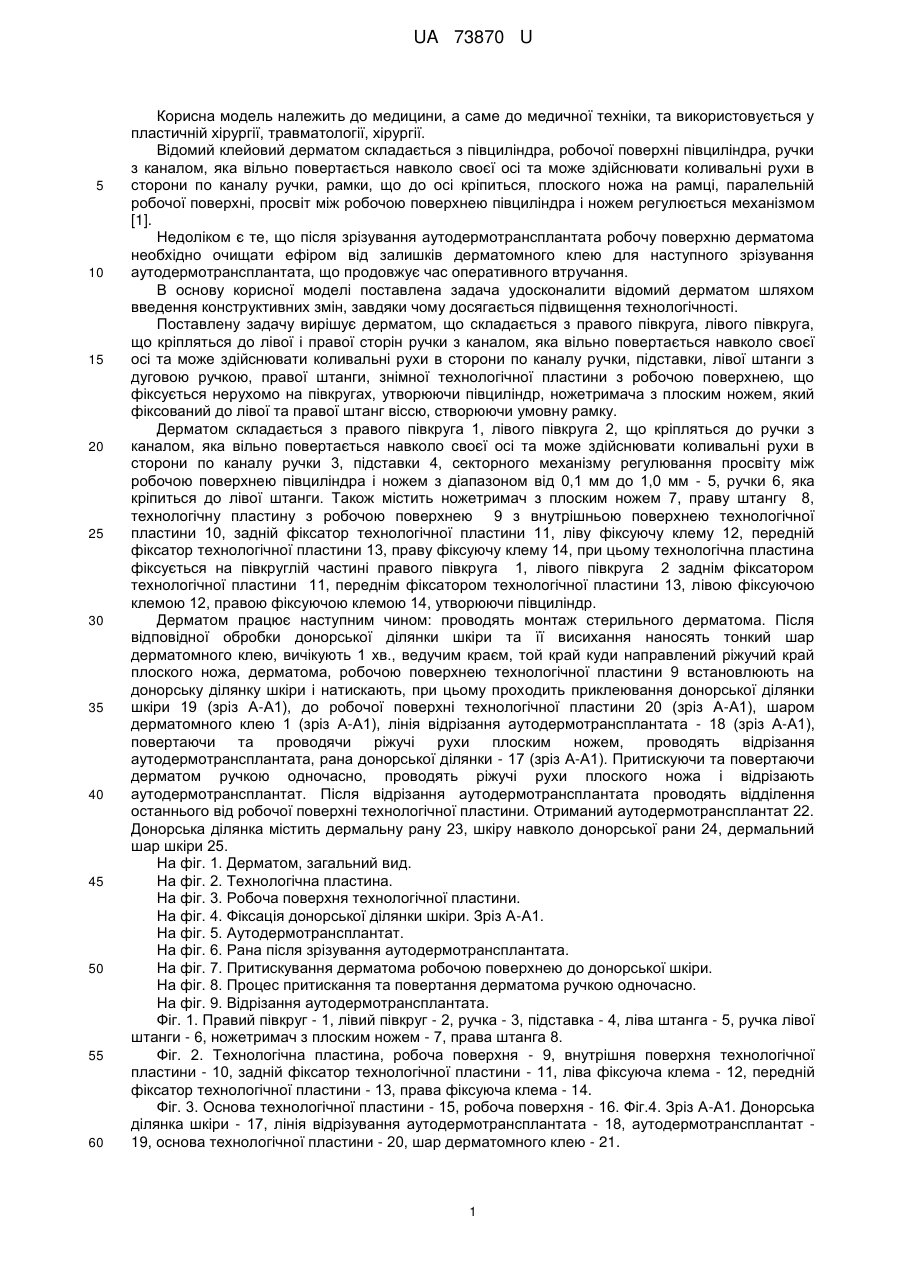

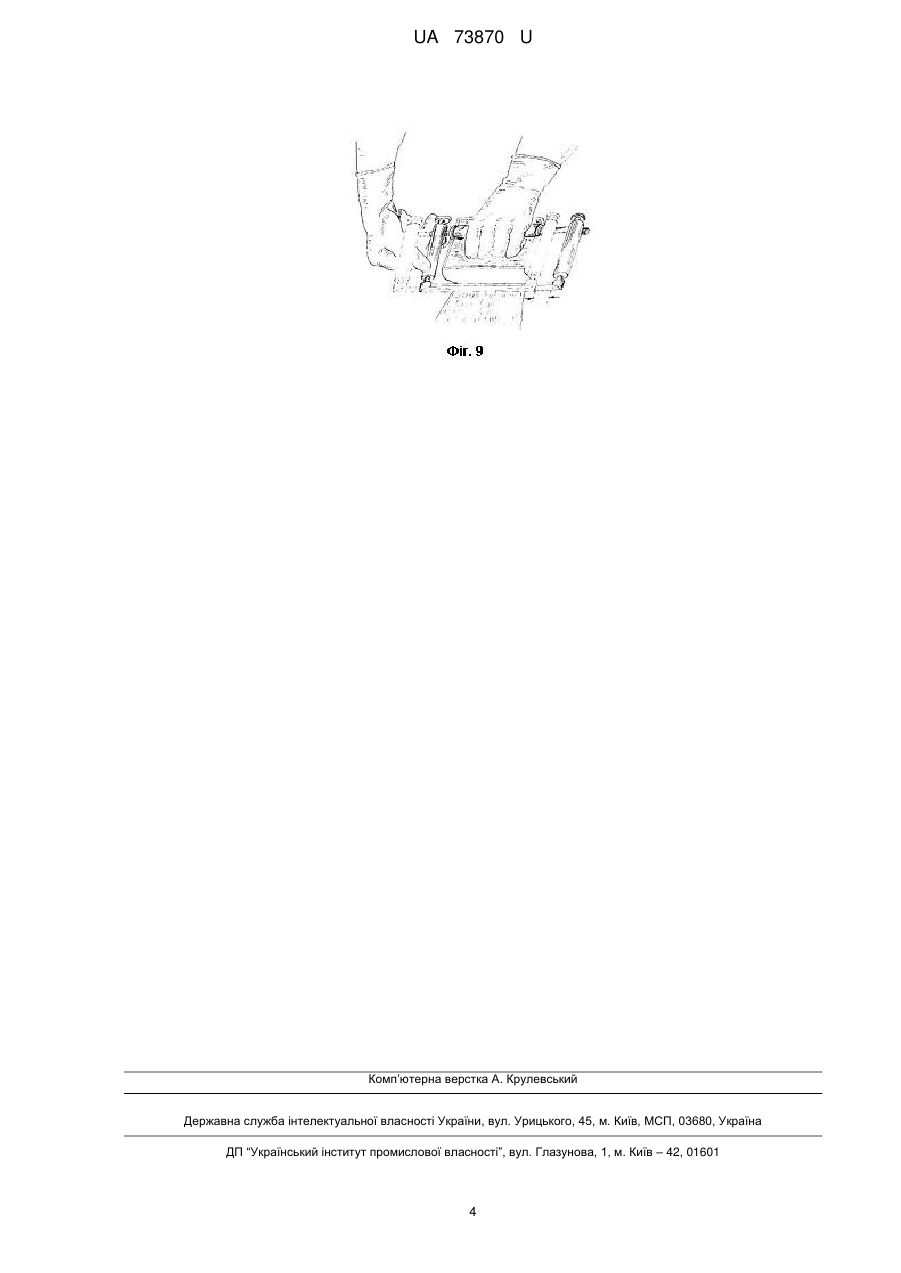

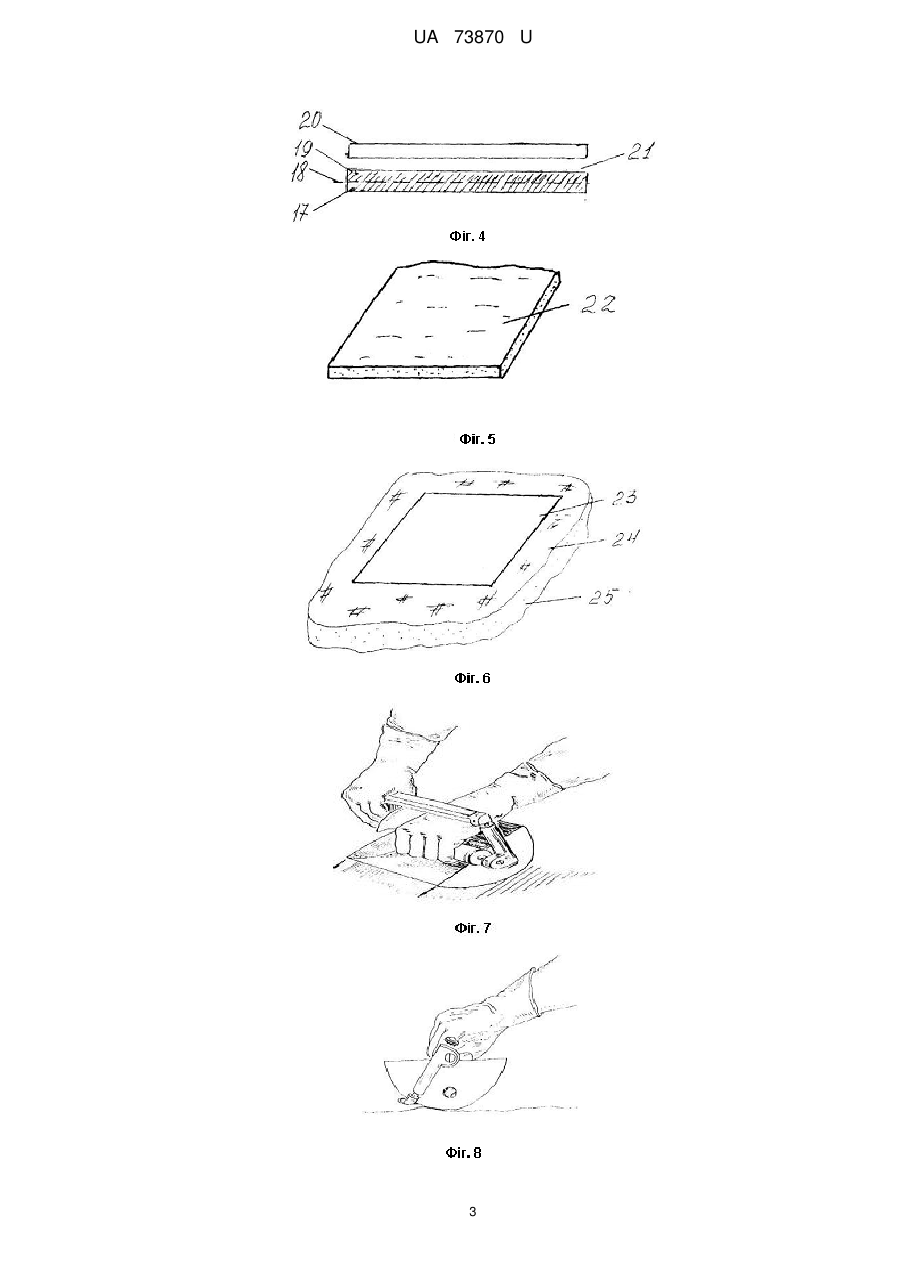

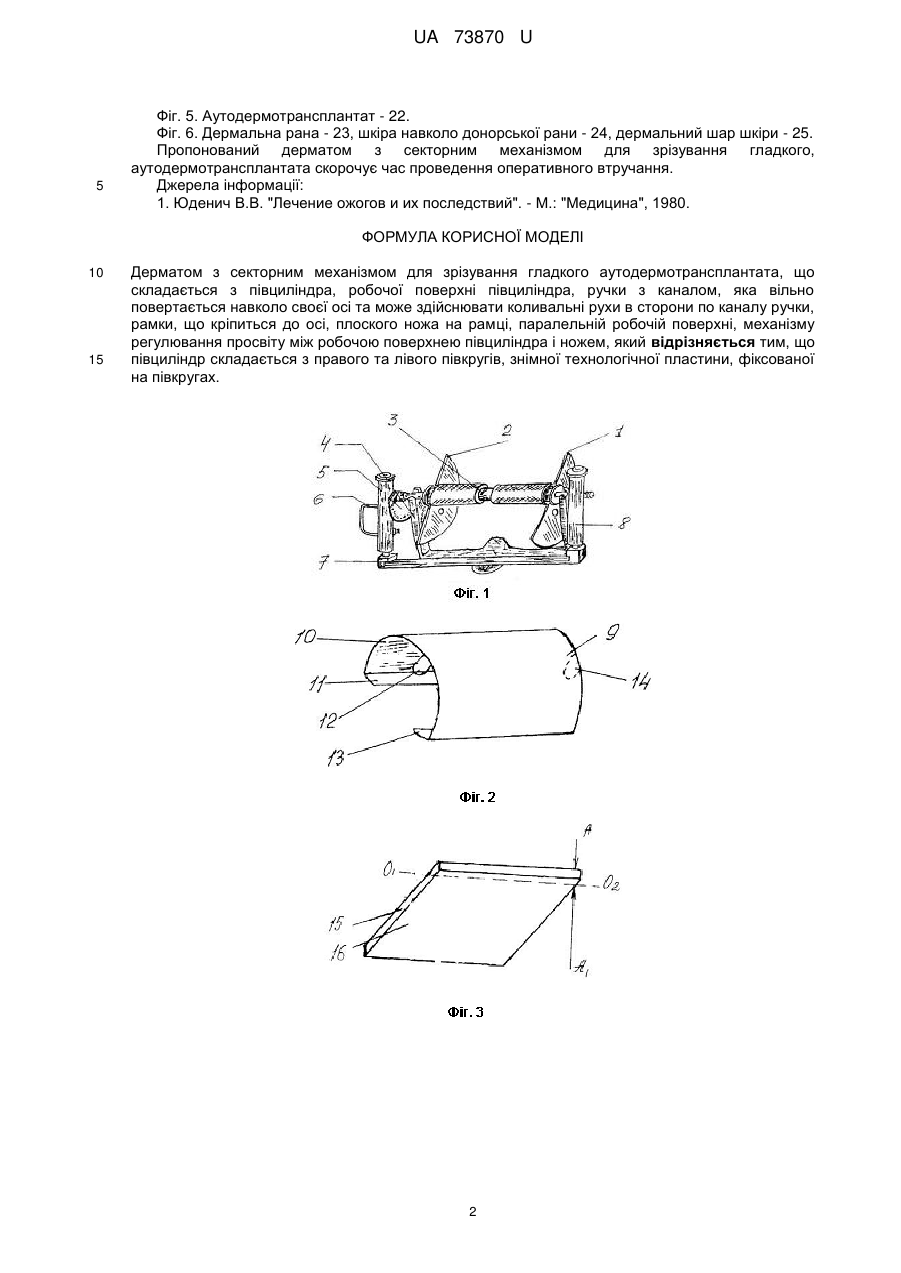

Реферат: UA 73870 U UA 73870 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується у пластичній хірургії, травматології, хірургії. Відомий клейовий дерматом складається з півциліндра, робочої поверхні півциліндра, ручки з каналом, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, рамки, що до осі кріпиться, плоского ножа на рамці, паралельній робочої поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом [1]. Недоліком є те, що після зрізування аутодермотрансплантата робочу поверхню дерматома необхідно очищати ефіром від залишків дерматомного клею для наступного зрізування аутодермотрансплантата, що продовжує час оперативного втручання. В основу корисної моделі поставлена задача удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності. Поставлену задачу вирішує дерматом, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з каналом, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, підставки, лівої штанги з дуговою ручкою, правої штанги, знімної технологічної пластини з робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг віссю, створюючи умовну рамку. Дерматом складається з правого півкруга 1, лівого півкруга 2, що кріпляться до ручки з каналом, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки 3, підставки 4, секторного механізму регулювання просвіту між робочою поверхнею півциліндра і ножем з діапазоном від 0,1 мм до 1,0 мм - 5, ручки 6, яка кріпиться до лівої штанги. Також містить ножетримач з плоским ножем 7, праву штангу 8, технологічну пластину з робочою поверхнею 9 з внутрішньою поверхнею технологічної пластини 10, задній фіксатор технологічної пластини 11, ліву фіксуючу клему 12, передній фіксатор технологічної пластини 13, праву фіксуючу клему 14, при цьому технологічна пластина фіксується на півкруглій частині правого півкруга 1, лівого півкруга 2 заднім фіксатором технологічної пластини 11, переднім фіксатором технологічної пластини 13, лівою фіксуючою клемою 12, правою фіксуючою клемою 14, утворюючи півциліндр. Дерматом працює наступним чином: проводять монтаж стерильного дерматома. Після відповідної обробки донорської ділянки шкіри та її висихання наносять тонкий шар дерматомного клею, вичікують 1 хв., ведучим краєм, той край куди направлений ріжучий край плоского ножа, дерматома, робочою поверхнею технологічної пластини 9 встановлюють на донорську ділянку шкіри і натискають, при цьому проходить приклеювання донорської ділянки шкіри 19 (зріз А-А1), до робочої поверхні технологічної пластини 20 (зріз А-А1), шаром дерматомного клею 1 (зріз А-А1), лінія відрізання аутодермотрансплантата - 18 (зріз А-А1), повертаючи та проводячи ріжучі рухи плоским ножем, проводять відрізання аутодермотрансплантата, рана донорської ділянки - 17 (зріз А-A1). Притискуючи та повертаючи дерматом ручкою одночасно, проводять ріжучі рухи плоского ножа і відрізають аутодермотрансплантат. Після відрізання аутодермотрансплантата проводять відділення останнього від робочої поверхні технологічної пластини. Отриманий аутодермотрансплантат 22. Донорська ділянка містить дермальну рану 23, шкіру навколо донорської рани 24, дермальний шар шкіри 25. На фіг. 1. Дерматом, загальний вид. На фіг. 2. Технологічна пластина. На фіг. 3. Робоча поверхня технологічної пластини. На фіг. 4. Фіксація донорської ділянки шкіри. Зріз А-А1. На фіг. 5. Аутодермотрансплантат. На фіг. 6. Рана після зрізування аутодермотрансплантата. На фіг. 7. Притискування дерматома робочою поверхнею до донорської шкіри. На фіг. 8. Процес притискання та повертання дерматома ручкою одночасно. На фіг. 9. Відрізання аутодермотрансплантата. Фіг. 1. Правий півкруг - 1, лівий півкруг - 2, ручка - 3, підставка - 4, ліва штанга - 5, ручка лівої штанги - 6, ножетримач з плоским ножем - 7, права штанга 8. Фіг. 2. Технологічна пластина, робоча поверхня - 9, внутрішня поверхня технологічної пластини - 10, задній фіксатор технологічної пластини - 11, ліва фіксуюча клема - 12, передній фіксатор технологічної пластини - 13, права фіксуюча клема - 14. Фіг. 3. Основа технологічної пластини - 15, робоча поверхня - 16. Фіг.4. Зріз А-А1. Донорська ділянка шкіри - 17, лінія відрізуванняаутодермотрансплантата - 18, аутодермотрансплантат 19, основа технологічної пластини - 20, шар дерматомного клею - 21. 1 UA 73870 U 5 Фіг. 5. Аутодермотрансплантат - 22. Фіг. 6. Дермальна рана - 23, шкіра навколо донорської рани - 24, дермальний шар шкіри - 25. Пропонований дерматом з секторним механізмом для зрізування гладкого, аутодермотрансплантата скорочує час проведення оперативного втручання. Джерела інформації: 1. Юденич В.В. "Лечение ожогов и их последствий". - М.: "Медицина", 1980. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Дерматом з секторним механізмом для зрізування гладкого аутодермотрансплантата, що складається з півциліндра, робочої поверхні півциліндра, ручки з каналом, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, рамки, що кріпиться до осі, плоского ножа на рамці, паралельній робочій поверхні, механізму регулювання просвіту між робочою поверхнею півциліндра і ножем, який відрізняється тим, що півциліндр складається з правого та лівого півкругів, знімної технологічної пластини, фіксованої на півкругах. 2 UA 73870 U 3 UA 73870 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
