Швидкорознімне з’єднання співвісних циліндричних деталей

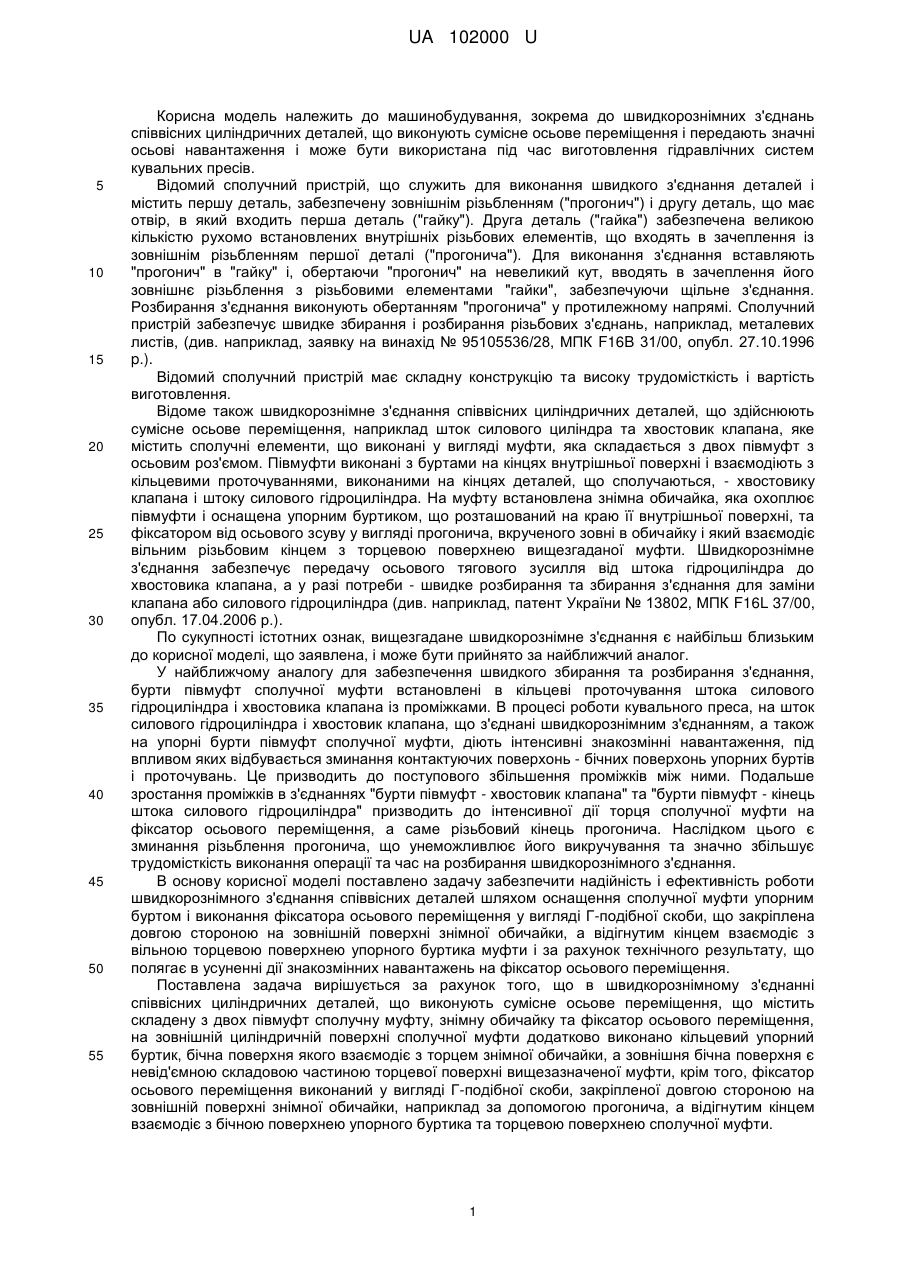

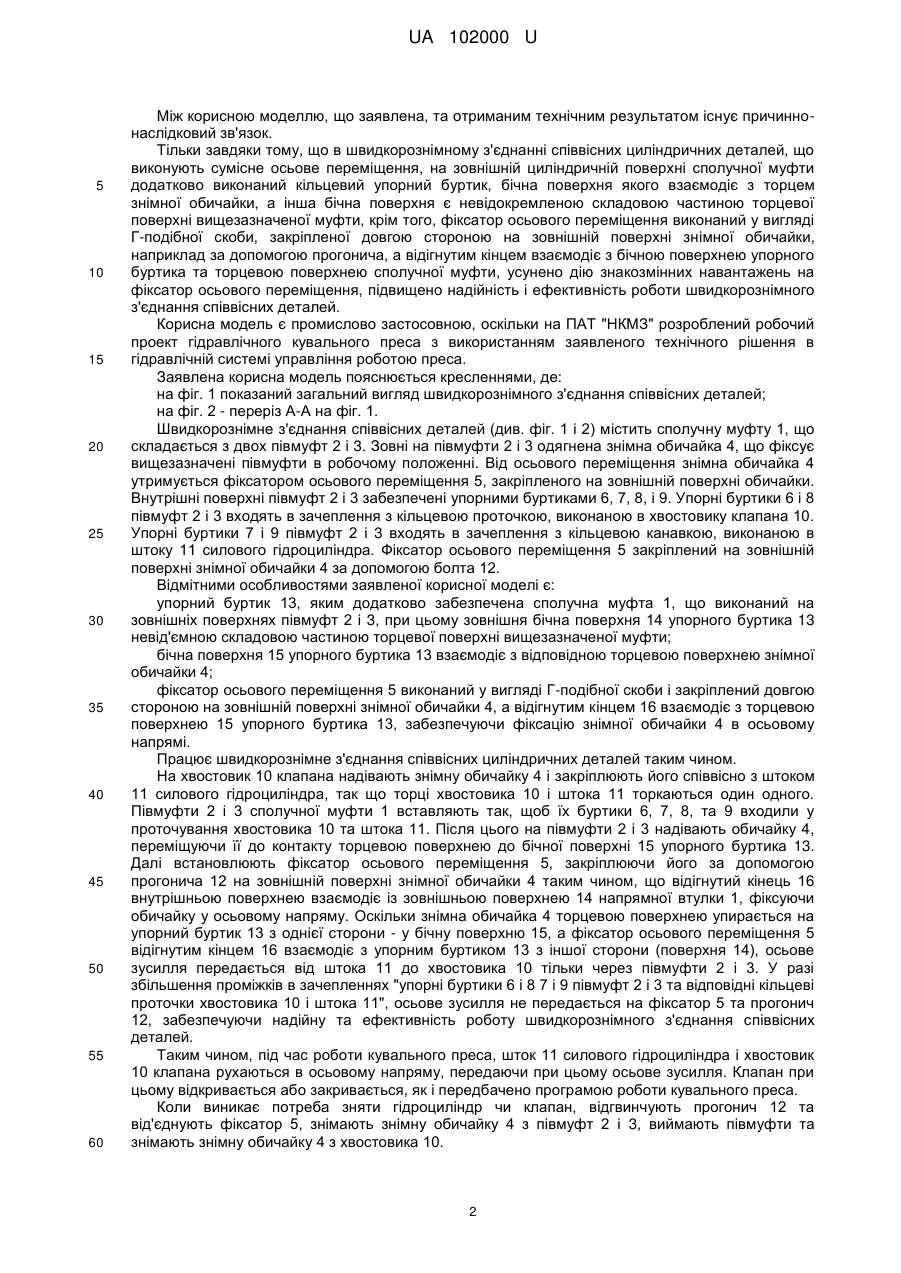

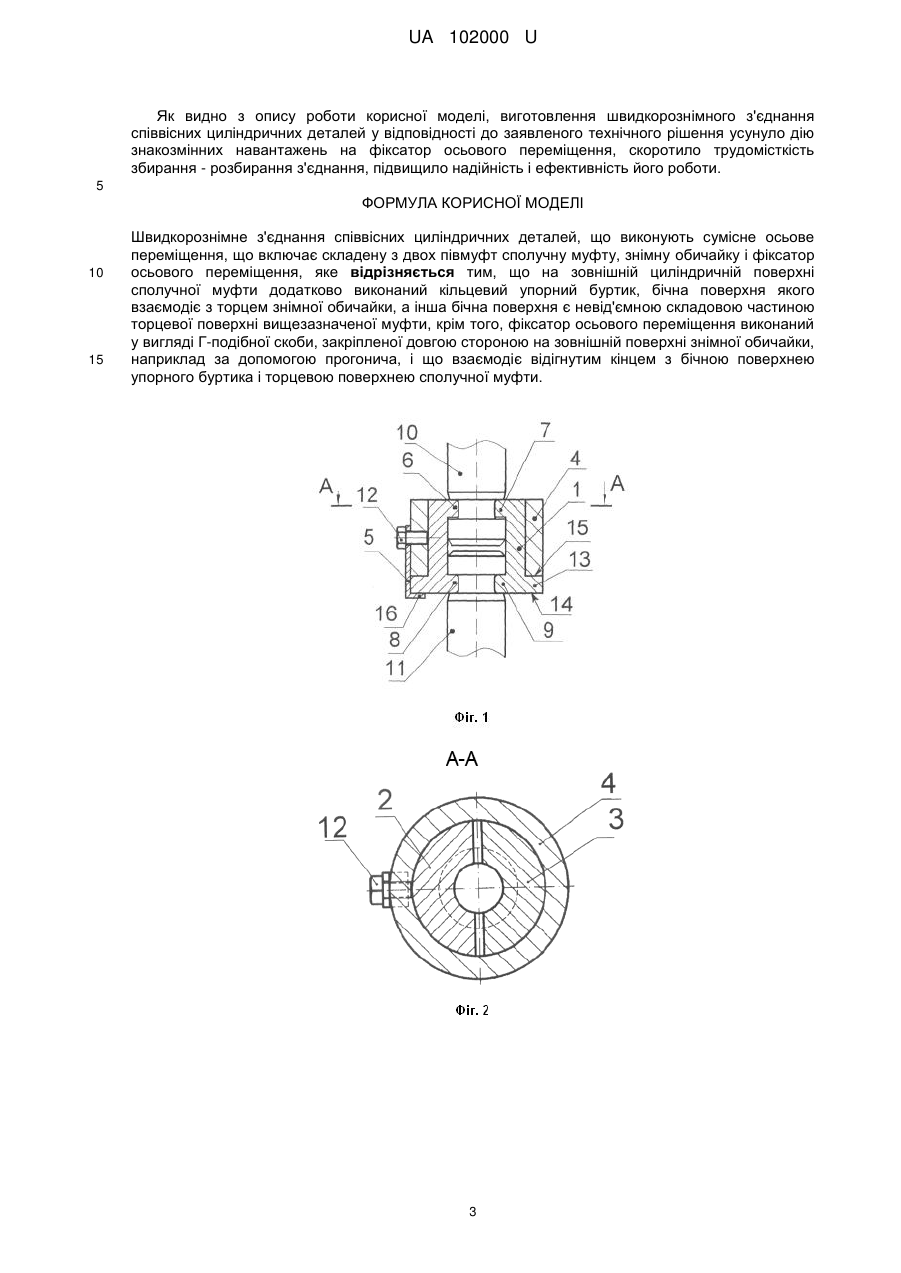

Реферат: Швидкорознімне з'єднання співвісних циліндричних деталей, що виконують сумісне осьове переміщення, включає складену з двох півмуфт сполучну муфту, знімну обичайку і фіксатор осьового переміщення. На зовнішній циліндричній поверхні сполучної муфти додатково виконаний кільцевий упорний буртик, бічна поверхня якого взаємодіє з торцем знімної обичайки, а інша бічна поверхня є невід'ємною складовою частиною торцевої поверхні вищезазначеної муфти. Фіксатор осьового переміщення виконаний у вигляді Г-подібної скоби, закріпленої довгою стороною на зовнішній поверхні знімної обичайки, наприклад за допомогою прогонича, і що взаємодіє відігнутим кінцем з бічною поверхнею упорного буртика і торцевою поверхнею сполучної муфти. UA 102000 U (54) ШВИДКОРОЗНІМНЕ З'ЄДНАННЯ СПІВВІСНИХ ЦИЛІНДРИЧНИХ ДЕТАЛЕЙ UA 102000 U UA 102000 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування, зокрема до швидкорознімних з'єднань співвісних циліндричних деталей, що виконують сумісне осьове переміщення і передають значні осьові навантаження і може бути використана під час виготовлення гідравлічних систем кувальних пресів. Відомий сполучний пристрій, що служить для виконання швидкого з'єднання деталей і містить першу деталь, забезпечену зовнішнім різьбленням ("прогонич") і другу деталь, що має отвір, в який входить перша деталь ("гайку"). Друга деталь ("гайка") забезпечена великою кількістю рухомо встановлених внутрішніх різьбових елементів, що входять в зачеплення із зовнішнім різьбленням першої деталі ("прогонича"). Для виконання з'єднання вставляють "прогонич" в "гайку" і, обертаючи "прогонич" на невеликий кут, вводять в зачеплення його зовнішнє різьблення з різьбовими елементами "гайки", забезпечуючи щільне з'єднання. Розбирання з'єднання виконують обертанням "прогонича" у протилежному напрямі. Сполучний пристрій забезпечує швидке збирання і розбирання різьбових з'єднань, наприклад, металевих листів, (див. наприклад, заявку на винахід № 95105536/28, МПК F16B 31/00, опубл. 27.10.1996 p.). Відомий сполучний пристрій має складну конструкцію та високу трудомісткість і вартість виготовлення. Відоме також швидкорознімне з'єднання співвісних циліндричних деталей, що здійснюють сумісне осьове переміщення, наприклад шток силового циліндра та хвостовик клапана, яке містить сполучні елементи, що виконані у вигляді муфти, яка складається з двох півмуфт з осьовим роз'ємом. Півмуфти виконані з буртами на кінцях внутрішньої поверхні і взаємодіють з кільцевими проточуваннями, виконаними на кінцях деталей, що сполучаються, - хвостовику клапана і штоку силового гідроциліндра. На муфту встановлена знімна обичайка, яка охоплює півмуфти і оснащена упорним буртиком, що розташований на краю її внутрішньої поверхні, та фіксатором від осьового зсуву у вигляді прогонича, вкрученого зовні в обичайку і який взаємодіє вільним різьбовим кінцем з торцевою поверхнею вищезгаданої муфти. Швидкорознімне з'єднання забезпечує передачу осьового тягового зусилля від штока гідроциліндра до хвостовика клапана, а у разі потреби - швидке розбирання та збирання з'єднання для заміни клапана або силового гідроциліндра (див. наприклад, патент України № 13802, МПК F16L 37/00, опубл. 17.04.2006 р.). По сукупності істотних ознак, вищезгадане швидкорознімне з'єднання є найбільш близьким до корисної моделі, що заявлена, і може бути прийнято за найближчий аналог. У найближчому аналогу для забезпечення швидкого збирання та розбирання з'єднання, бурти півмуфт сполучної муфти встановлені в кільцеві проточування штока силового гідроциліндра і хвостовика клапана із проміжками. В процесі роботи кувального преса, на шток силового гідроциліндра і хвостовик клапана, що з'єднані швидкорознімним з'єднанням, а також на упорні бурти півмуфт сполучної муфти, діють інтенсивні знакозмінні навантаження, під впливом яких відбувається зминання контактуючих поверхонь - бічних поверхонь упорних буртів і проточувань. Це призводить до поступового збільшення проміжків між ними. Подальше зростання проміжків в з'єднаннях "бурти півмуфт - хвостовик клапана" та "бурти півмуфт - кінець штока силового гідроциліндра" призводить до інтенсивної дії торця сполучної муфти на фіксатор осьового переміщення, а саме різьбовий кінець прогонича. Наслідком цього є зминання різьблення прогонича, що унеможливлює його викручування та значно збільшує трудомісткість виконання операції та час на розбирання швидкорознімного з'єднання. В основу корисної моделі поставлено задачу забезпечити надійність і ефективність роботи швидкорознімного з'єднання співвісних деталей шляхом оснащення сполучної муфти упорним буртом і виконання фіксатора осьового переміщення у вигляді Г-подібної скоби, що закріплена довгою стороною на зовнішній поверхні знімної обичайки, а відігнутим кінцем взаємодіє з вільною торцевою поверхнею упорного буртика муфти і за рахунок технічного результату, що полягає в усуненні дії знакозмінних навантажень на фіксатор осьового переміщення. Поставлена задача вирішується за рахунок того, що в швидкорознімному з'єднанні співвісних циліндричних деталей, що виконують сумісне осьове переміщення, що містить складену з двох півмуфт сполучну муфту, знімну обичайку та фіксатор осьового переміщення, на зовнішній циліндричній поверхні сполучної муфти додатково виконано кільцевий упорний буртик, бічна поверхня якого взаємодіє з торцем знімної обичайки, а зовнішня бічна поверхня є невід'ємною складовою частиною торцевої поверхні вищезазначеної муфти, крім того, фіксатор осьового переміщення виконаний у вигляді Г-подібної скоби, закріпленої довгою стороною на зовнішній поверхні знімної обичайки, наприклад за допомогою прогонича, а відігнутим кінцем взаємодіє з бічною поверхнею упорного буртика та торцевою поверхнею сполучної муфти. 1 UA 102000 U 5 10 15 20 25 30 35 40 45 50 55 60 Між корисною моделлю, що заявлена, та отриманим технічним результатом існує причиннонаслідковий зв'язок. Тільки завдяки тому, що в швидкорознімному з'єднанні співвісних циліндричних деталей, що виконують сумісне осьове переміщення, на зовнішній циліндричній поверхні сполучної муфти додатково виконаний кільцевий упорний буртик, бічна поверхня якого взаємодіє з торцем знімної обичайки, а інша бічна поверхня є невідокремленою складовою частиною торцевої поверхні вищезазначеної муфти, крім того, фіксатор осьового переміщення виконаний у вигляді Г-подібної скоби, закріпленої довгою стороною на зовнішній поверхні знімної обичайки, наприклад за допомогою прогонича, а відігнутим кінцем взаємодіє з бічною поверхнею упорного буртика та торцевою поверхнею сполучної муфти, усунено дію знакозмінних навантажень на фіксатор осьового переміщення, підвищено надійність і ефективність роботи швидкорознімного з'єднання співвісних деталей. Корисна модель є промислово застосовною, оскільки на ПАТ "НКМЗ" розроблений робочий проект гідравлічного кувального преса з використанням заявленого технічного рішення в гідравлічній системі управління роботою преса. Заявлена корисна модель пояснюється кресленнями, де: на фіг. 1 показаний загальний вигляд швидкорознімного з'єднання співвісних деталей; на фіг. 2 - переріз А-А на фіг. 1. Швидкорознімне з'єднання співвісних деталей (див. фіг. 1 і 2) містить сполучну муфту 1, що складається з двох півмуфт 2 і 3. Зовні на півмуфти 2 і 3 одягнена знімна обичайка 4, що фіксує вищезазначені півмуфти в робочому положенні. Від осьового переміщення знімна обичайка 4 утримується фіксатором осьового переміщення 5, закріпленого на зовнішній поверхні обичайки. Внутрішні поверхні півмуфт 2 і 3 забезпечені упорними буртиками 6, 7, 8, і 9. Упорні буртики 6 і 8 півмуфт 2 і 3 входять в зачеплення з кільцевою проточкою, виконаною в хвостовику клапана 10. Упорні буртики 7 і 9 півмуфт 2 і 3 входять в зачеплення з кільцевою канавкою, виконаною в штоку 11 силового гідроциліндра. Фіксатор осьового переміщення 5 закріплений на зовнішній поверхні знімної обичайки 4 за допомогою болта 12. Відмітними особливостями заявленої корисної моделі є: упорний буртик 13, яким додатково забезпечена сполучна муфта 1, що виконаний на зовнішніх поверхнях півмуфт 2 і 3, при цьому зовнішня бічна поверхня 14 упорного буртика 13 невід'ємною складовою частиною торцевої поверхні вищезазначеної муфти; бічна поверхня 15 упорного буртика 13 взаємодіє з відповідною торцевою поверхнею знімної обичайки 4; фіксатор осьового переміщення 5 виконаний у вигляді Γ-подібної скоби і закріплений довгою стороною на зовнішній поверхні знімної обичайки 4, а відігнутим кінцем 16 взаємодіє з торцевою поверхнею 15 упорного буртика 13, забезпечуючи фіксацію знімної обичайки 4 в осьовому напрямі. Працює швидкорознімне з'єднання співвісних циліндричних деталей таким чином. На хвостовик 10 клапана надівають знімну обичайку 4 і закріплюють його співвісно з штоком 11 силового гідроциліндра, так що торці хвостовика 10 і штока 11 торкаються один одного. Півмуфти 2 і 3 сполучної муфти 1 вставляють так, щоб їх буртики 6, 7, 8, та 9 входили у проточування хвостовика 10 та штока 11. Після цього на півмуфти 2 і 3 надівають обичайку 4, переміщуючи її до контакту торцевою поверхнею до бічної поверхні 15 упорного буртика 13. Далі встановлюють фіксатор осьового переміщення 5, закріплюючи його за допомогою прогонича 12 на зовнішній поверхні знімної обичайки 4 таким чином, що відігнутий кінець 16 внутрішньою поверхнею взаємодіє із зовнішньою поверхнею 14 напрямної втулки 1, фіксуючи обичайку у осьовому напряму. Оскільки знімна обичайка 4 торцевою поверхнею упирається на упорний буртик 13 з однієї сторони - у бічну поверхню 15, а фіксатор осьового переміщення 5 відігнутим кінцем 16 взаємодіє з упорним буртиком 13 з іншої сторони (поверхня 14), осьове зусилля передається від штока 11 до хвостовика 10 тільки через півмуфти 2 і 3. У разі збільшення проміжків в зачепленнях "упорні буртики 6 і 8 7 і 9 півмуфт 2 і 3 та відповідні кільцеві проточки хвостовика 10 і штока 11", осьове зусилля не передається на фіксатор 5 та прогонич 12, забезпечуючи надійну та ефективність роботу швидкорознімного з'єднання співвісних деталей. Таким чином, під час роботи кувального преса, шток 11 силового гідроциліндра і хвостовик 10 клапана рухаються в осьовому напряму, передаючи при цьому осьове зусилля. Клапан при цьому відкривається або закривається, як і передбачено програмою роботи кувального преса. Коли виникає потреба зняти гідроциліндр чи клапан, відгвинчують прогонич 12 та від'єднують фіксатор 5, знімають знімну обичайку 4 з півмуфт 2 і 3, виймають півмуфти та знімають знімну обичайку 4 з хвостовика 10. 2 UA 102000 U Як видно з опису роботи корисної моделі, виготовлення швидкорознімного з'єднання співвісних циліндричних деталей у відповідності до заявленого технічного рішення усунуло дію знакозмінних навантажень на фіксатор осьового переміщення, скоротило трудомісткість збирання - розбирання з'єднання, підвищило надійність і ефективність його роботи. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Швидкорознімне з'єднання співвісних циліндричних деталей, що виконують сумісне осьове переміщення, що включає складену з двох півмуфт сполучну муфту, знімну обичайку і фіксатор осьового переміщення, яке відрізняється тим, що на зовнішній циліндричній поверхні сполучної муфти додатково виконаний кільцевий упорний буртик, бічна поверхня якого взаємодіє з торцем знімної обичайки, а інша бічна поверхня є невід'ємною складовою частиною торцевої поверхні вищезазначеної муфти, крім того, фіксатор осьового переміщення виконаний у вигляді Г-подібної скоби, закріпленої довгою стороною на зовнішній поверхні знімної обичайки, наприклад за допомогою прогонича, і що взаємодіє відігнутим кінцем з бічною поверхнею упорного буртика і торцевою поверхнею сполучної муфти. 3 UA 102000 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
