Розкладачка-ноші

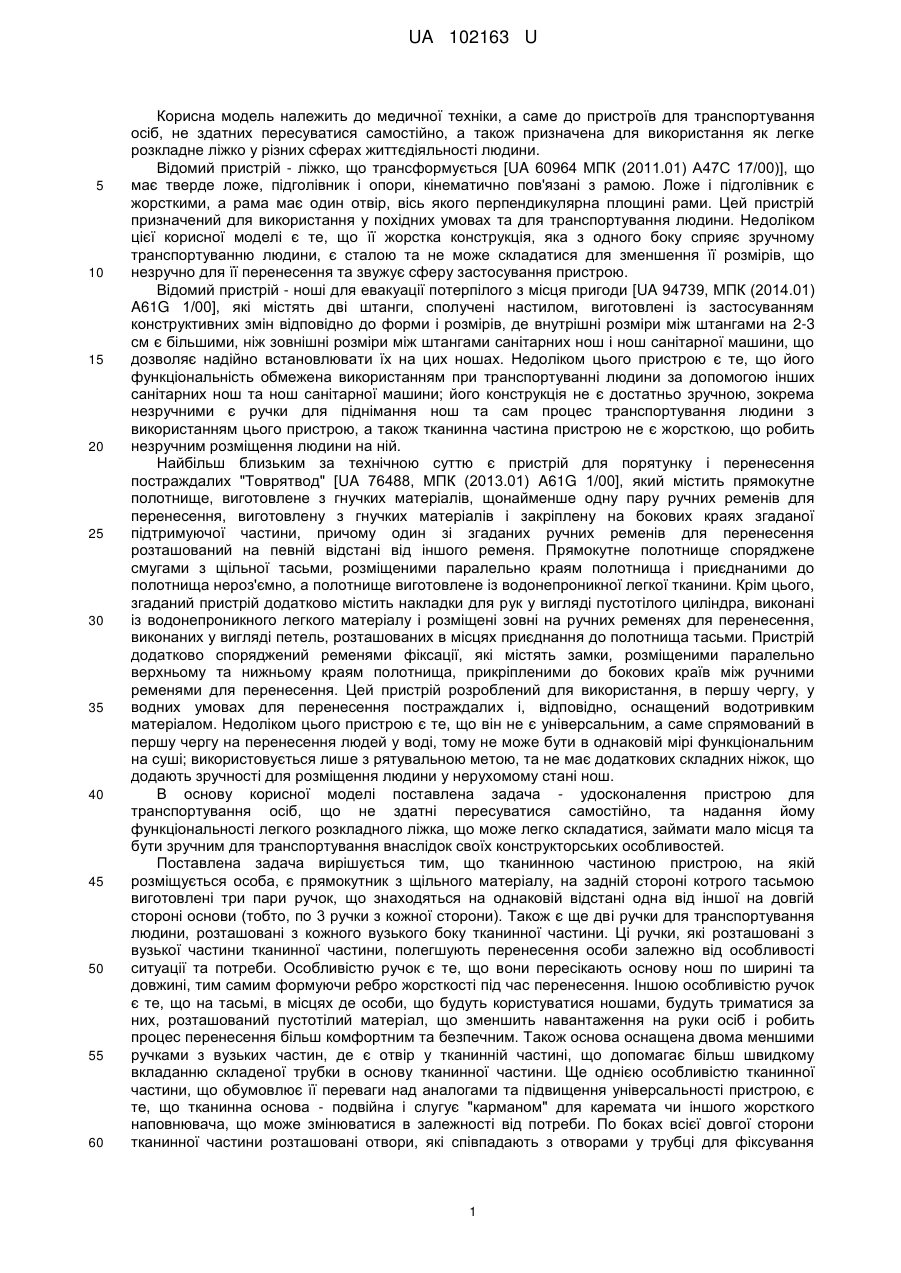

Реферат: Розкладачка-ноші містить тканинну частину у формі прямокутника, що виготовлений із щільного матеріалу та має подвійну основу, на задній стороні котрого тасьмою виконані три пари ручок, що знаходяться на однаковій відстані одна від іншої на довгій стороні основи, та дві ручки для транспортування людини, розташовані з кожного вузького боку тканинної частини. Пристрій містить тверду основу, що складається з шістьох трубок, з яких чотири є зовнішніми, а дві внутрішніми, кожна з яких має отвір для ніжок, що мають форму прямокутника без однієї довгої сторони, і які вставляються у трубки. Пристрій легко та швидко трансформується з нош у легке розкладне ліжко і навпаки, за рахунок трьох знімних ніжок. UA 102163 U (54) РОЗКЛАДАЧКА-НОШІ UA 102163 U UA 102163 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до пристроїв для транспортування осіб, не здатних пересуватися самостійно, а також призначена для використання як легке розкладне ліжко у різних сферах життєдіяльності людини. Відомий пристрій - ліжко, що трансформується [UA 60964 МПК (2011.01) А47С 17/00)], що має тверде ложе, підголівник і опори, кінематично пов'язані з рамою. Ложе і підголівник є жорсткими, а рама має один отвір, вісь якого перпендикулярна площині рами. Цей пристрій призначений для використання у похідних умовах та для транспортування людини. Недоліком цієї корисної моделі є те, що її жорстка конструкція, яка з одного боку сприяє зручному транспортуванню людини, є сталою та не може складатися для зменшення її розмірів, що незручно для її перенесення та звужує сферу застосування пристрою. Відомий пристрій - ноші для евакуації потерпілого з місця пригоди [UA 94739, МПК (2014.01) A61G 1/00], які містять дві штанги, сполучені настилом, виготовлені із застосуванням конструктивних змін відповідно до форми і розмірів, де внутрішні розміри між штангами на 2-3 см є більшими, ніж зовнішні розміри між штангами санітарних нош і нош санітарної машини, що дозволяє надійно встановлювати їх на цих ношах. Недоліком цього пристрою є те, що його функціональність обмежена використанням при транспортуванні людини за допомогою інших санітарних нош та нош санітарної машини; його конструкція не є достатньо зручною, зокрема незручними є ручки для піднімання нош та сам процес транспортування людини з використанням цього пристрою, а також тканинна частина пристрою не є жорсткою, що робить незручним розміщення людини на ній. Найбільш близьким за технічною суттю є пристрій для порятунку і перенесення постраждалих "Товрятвод" [UA 76488, МПК (2013.01) A61G 1/00], який містить прямокутне полотнище, виготовлене з гнучких матеріалів, щонайменше одну пару ручних ременів для перенесення, виготовлену з гнучких матеріалів і закріплену на бокових краях згаданої підтримуючої частини, причому один зі згаданих ручних ременів для перенесення розташований на певній відстані від іншого ременя. Прямокутне полотнище споряджене смугами з щільної тасьми, розміщеними паралельно краям полотнища і приєднаними до полотнища нероз'ємно, а полотнище виготовлене із водонепроникної легкої тканини. Крім цього, згаданий пристрій додатково містить накладки для рук у вигляді пустотілого циліндра, виконані із водонепроникного легкого матеріалу і розміщені зовні на ручних ременях для перенесення, виконаних у вигляді петель, розташованих в місцях приєднання до полотнища тасьми. Пристрій додатково споряджений ременями фіксації, які містять замки, розміщеними паралельно верхньому та нижньому краям полотнища, прикріпленими до бокових країв між ручними ременями для перенесення. Цей пристрій розроблений для використання, в першу чергу, у водних умовах для перенесення постраждалих і, відповідно, оснащений водотривким матеріалом. Недоліком цього пристрою є те, що він не є універсальним, а саме спрямований в першу чергу на перенесення людей у воді, тому не може бути в однаковій мірі функціональним на суші; використовується лише з рятувальною метою, та не має додаткових складних ніжок, що додають зручності для розміщення людини у нерухомому стані нош. В основу корисної моделі поставлена задача - удосконалення пристрою для транспортування осіб, що не здатні пересуватися самостійно, та надання йому функціональності легкого розкладного ліжка, що може легко складатися, займати мало місця та бути зручним для транспортування внаслідок своїх конструкторських особливостей. Поставлена задача вирішується тим, що тканинною частиною пристрою, на якій розміщується особа, є прямокутник з щільного матеріалу, на задній стороні котрого тасьмою виготовлені три пари ручок, що знаходяться на однаковій відстані одна від іншої на довгій стороні основи (тобто, по 3 ручки з кожної сторони). Також є ще дві ручки для транспортування людини, розташовані з кожного вузького боку тканинної частини. Ці ручки, які розташовані з вузької частини тканинної частини, полегшують перенесення особи залежно від особливості ситуації та потреби. Особливістю ручок є те, що вони пересікають основу нош по ширині та довжині, тим самим формуючи ребро жорсткості під час перенесення. Іншою особливістю ручок є те, що на тасьмі, в місцях де особи, що будуть користуватися ношами, будуть триматися за них, розташований пустотілий матеріал, що зменшить навантаження на руки осіб і робить процес перенесення більш комфортним та безпечним. Також основа оснащена двома меншими ручками з вузьких частин, де є отвір у тканинній частині, що допомагає більш швидкому вкладанню складеної трубки в основу тканинної частини. Ще однією особливістю тканинної частини, що обумовлює її переваги над аналогами та підвищення універсальності пристрою, є те, що тканинна основа - подвійна і слугує "карманом" для каремата чи іншого жорсткого наповнювача, що може змінюватися в залежності від потреби. По боках всієї довгої сторони тканинної частини розташовані отвори, які співпадають з отворами у трубці для фіксування 1 UA 102163 U 5 10 15 20 25 30 35 40 45 50 55 ніжок ліжка. Пристрій додатково споряджений ременями фіксації, які містять замки, розміщеними паралельно верхньому та нижньому краям полотнища, прикріпленими до бокових країв між ручними ременями для перенесення. Тверда основа пристрою складається з шістьох трубок, з яких чотири є зовнішніми, а дві внутрішніми. Діаметр зовнішніх трубок по всій їх довжині не змінюється (20 мм), а діаметр внутрішніх трубок зменшується на кінцях і є трохи меншими за внутрішній діаметр зовнішніх трубок (18 мм). Дві зовнішні трубки об'єднуються за допомогою внутрішньої і формують трубу, яка в подальшому встановлюється в отвір збоку у тканинній частині. Кожна з трубок має отвір для ніжок. Ноші комплектуються трьома ніжками, що мають форму прямокутника без однієї довгої сторони, довжина цього прямокутника трошки більша (5-7 см) ширини тканинної частини. Основною перевагою корисної моделі є те, що за рахунок простоти конструкції за короткий проміжок часу (від 40 с до 1 хв.) можливо зібрати легке розкладне ліжко. Вкладений каремат у "карман" тканинної частини дозволяє одними діями скласти та розкласти ноші з карематом, який вкладений у тканинну частину, що скорочує час на розгортання носилок чи ліжка. Також каремат виконує теплоізолюючу дію для більш комфортного відпочинку у холодний період року. Ще однією перевагою корисної моделі є можливість використання різних матеріалів для виготовлення твердої основи та ніжок. Використання алюмінію чи дюралю приведе до суттєвого зменшення ваги ліжка (загальна вага пристрою становить від 2,5 до 5,1 кг, залежно від використовуваних матеріалів). Також можливе застосування різних матеріалів для пошиву тканинної частини, залежно від потреб споживача. Наявність описаного вище "кармана" забезпечує можливість збільшення та зменшення жорсткості основи нош, залежно від необхідності у цьому. Також об'єм пристрою в складеному вигляді є мінімальним та становить всього 5*20*70 см, що є дуже зручним у зберіганні та транспортуванні. Об'єм також може бути зменшений залежно від потреб споживача. Конструкцію розкладачки-нош пояснює Фіг. 1, де: 1 - тканинна частина; 2 - трубки зовнішні 3 - трубки внутрішні; 4 - ніжки; 5 - отвір для трубки; 6 - отвір для ніжки; 7 - отвір для каремата; 8 - ручки. Фіг. 2 - Зовнішній вигляд верхньої частини розкладачки-нош з каркасом. Фіг. 3 - Зовнішній вигляд нижньої частини розкладачки-нош з каркасом. Фіг. 4 - Зовнішній вигляд верхньої частини розкладачки-нош без каркаса. Фіг. 5 - Зовнішній вигляд верхньої частини розкладачки-нош без каркаса. Розкладачка-ноші містить тканинну частину (1), чотири зовнішні трубки (2), дві внутрішні трубки (3), три ніжки (4), ручки (8). Пристрій має отвори для трубки (5), отвори для ніжок (6), отвори для каремата (7). Використовувати пристрій можна як у складеному вигляді (легке розкладне ліжко), так і в розкладеному (ноші). Розкладачку-ноші складають наступним чином: з'єднують внутрішні та зовнішні трубки разом через отвори для трубок, вставляють на кінці заглушки; з'єднані трубки вставляють всередину тканинної частини через отвори для вставки трубок; в отвори на трубках через вирізи в тканинній частині вставляють ніжки. Пристрій готовий для використання розміщення на ньому людини. У розкладеному вигляді на ноші розміщують людину і, тримаючи ноші за ручки з різних боків, транспортують її у необхідне місце. Пристрій виготовляють та реалізовують споживачу для медичних потреб та для відпочинку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Розкладачка-ноші, що містить тканинну частину у формі прямокутника, що виготовлений із щільного матеріалу та має подвійну основу, на задній стороні котрого тасьмою виконані три пари ручок, що знаходяться на однаковій відстані одна від іншої на довгій стороні основи, та дві ручки для транспортування людини, розташовані з кожного вузького боку тканинної частини; тверду основу, що складається з шістьох трубок, з яких чотири є зовнішніми, а дві - внутрішніми, кожна з яких має отвір для ніжок, що мають форму прямокутника без однієї довгої сторони, і які вставляються у трубки, яка відрізняється тим, що легко та швидко трансформується з нош у легке розкладне ліжко і навпаки, за рахунок трьох знімних ніжок. 2 UA 102163 U 5 2. Пристрій за п. 1, який відрізняється тим, що для твердої основи нош можуть використовуватись різні матеріали для збільшення або зменшення жорсткості та ваги. 3. Пристрій за п. 1, який відрізняється тим, що за рахунок легкого матеріалу, з якого виготовлені ноші та ніжки до нош, пристрій має легку зручну вагу, також має невеликий зручний об'єм. 4. Пристрій за п. 1, який відрізняється тим, що тканинна частина має подвійну основу, яка має вигляд "кармана", в який можна вкладати каремат або інший матеріал за бажанням споживача, що одночасно виконує функцію основи для легкого розкладного ліжка та власне самих нош як окремого елемента. 3 UA 102163 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
