Антропометричний пристрій

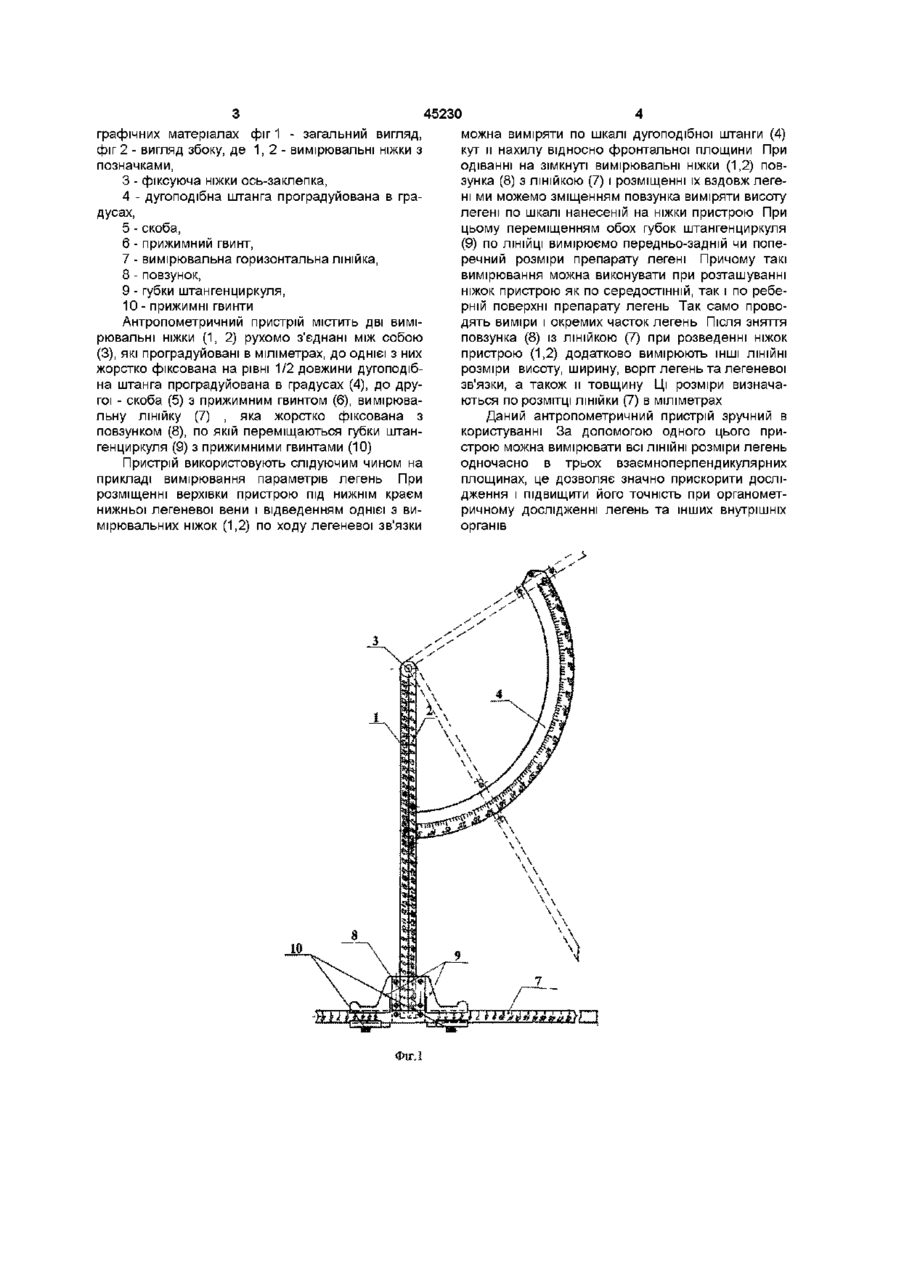

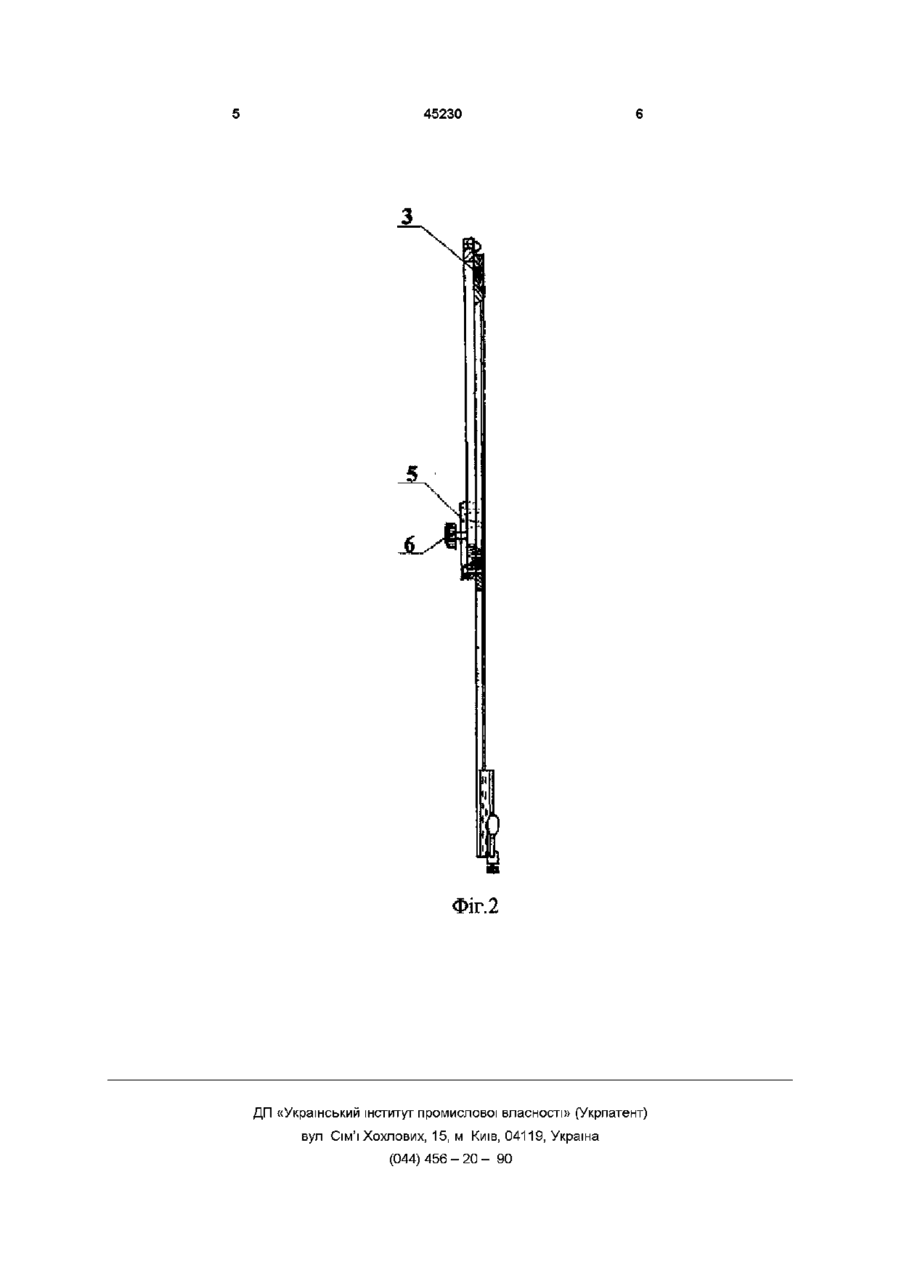

Антропометричний пристрій, що містить дві вимірювальні ніжки з позначками, рухомо з'єднані між собою, дугоподібну штангу з вимірювальною шкалою, жорстко фіксовану до однієї з ніжок та скобу з притискним гвинтом, прикріплену до другої ніжки, що забезпечує її переміщення вздовж штанги, який відрізняється тим, що додатково пристрій містить вимірювальну лінійку з позначками, розташовану перпендикулярно відносно вимірювальних ніжок з жорстко фіксованим до неї повзунком, що забезпечує и переміщення повздовж зімкнутих ніжок, виконаних прямолінійними, та рухомі губки штангенциркуля з притискними гвинтами розміщені на ній по обидва боки від повзунка, а дугоподібна штанга проградуйована в градусах до 120" і прикріплена на рівні 1/2 довжини однієї з ніжок Запропонований винахід відноситься до галузі медицини, а саме до хірурги та анатомії людини і призначений для визначення параметрів частини тіла людини та внутрішніх органів Визначення параметрів внутрішніх органів трудоемкий процес, пов'язаний з труднощами обумовленими використанням стандартних вимірювальних пристроїв не пристосованих для цієї мети, що знижує точність вимірювання ВІДОМІ пристрої для вимінювання параметрів різних органів (Устройство для измерения параметров трубкообразных органов А С № 1554895 СССР, заявка № 4436040/28-14 от 21 04 88, Устройство для измерения параметров лица А С № 1560096 СССР, заявка № 4477208/28-14 от 22 07 88) Найбільш близьким до запропонованого пристрою є антропометричний пристрій, що містить дві вимірювальні ніжки з позначками криволінійної форми, рухомо з'єднані між собою До однієї з них жорстко фіксована дугоподібна штанга з вимірювальною шкалою, а до другої скоба з прижимним гвинтом, що забезпечує її переміщення вздовж штанги (Антропометрическое устройство А С № 1258378 СССР, заявка№ 3797633/28-14 от 02 10 84) Однак відомий пристрій не дає змогу одержати точні параметри внутрішніх органів одночасно у трьох взаємноперпендикулярних площинах В основу винаходу поставлена задача створити пристрій для вимірювання параметрів внутрішніх органів та частин тіла людини шляхом удосконалення ВІДОМОГО, ДОСЯГТИ МОЖЛИВОСТІ одночасного вимірювання параметрів внутрішніх органів людини утрьох взаємноперпендикулярних площинах та забезпечити підвищення точності вимірювання Поставлену задачу вирішують створенням антропометричного пристрою, що містить дві вимірювальні ніжки з позначками, які рухомо з'єднані між собою, дугоподібну штангу з вимірювальною шкалою, жорстко фіксовану до однієї з ніжок та скобу з прижимним гвинтом прикріплену до другої ніжки, що забезпечує можливість и переміщення вздовж штанги, який згідно винаходу, відрізняється тим що, додатково містить вимірювальну лінійку з позначками, розташовану перпендикулярно відносно вимірювальних ніжок з жорстко фіксованим до неї повзунком, що забезпечує и переміщення повздовж зімкнутих ніжок, виконаних прямолінійними та рухомі губки штангенциркуля з прижимними гвинтами розміщеними на ній по обидві сторони від повзунка, а дугоподібна штанга проградуйована в градусах до 120° і прикріплена на рівні 1/2 довжини ніжки Антропометричний пристрій представлений на О со сч Ю 45230 графічних матеріалах фіг 1 - загальний вигляд, фіг 2 - вигляд збоку, де 1,2- вимірювальні ніжки з позначками, 3 - фіксуюча ніжки ось-заклепка, 4 - дугоподібна штанга проградуйована в градусах, 5 - скоба, 6 - прижимний гвинт, 7 - вимірювальна горизонтальна лінійка, 8 - повзунок, 9 - губки штангенциркуля, 10 - прижимні гвинти Антропометричний пристрій містить дві вимірювальні ніжки (1, 2) рухомо з'єднані між собою (3), які проградуйовані в міліметрах, до однієї з них жорстко фіксована на рівні 1/2 довжини дугоподібна штанга проградуйована в градусах (4), до другої - скоба (5) з прижимним гвинтом (6), вимірювальну лінійку (7) , яка жорстко фіксована з повзунком (8), по якій переміщаються губки штангенциркуля (9) з прижимними гвинтами (10) Пристрій використовують слідуючим чином на прикладі вимірювання параметрів легень При розміщенні верхівки пристрою під нижнім краєм нижньої легеневої вени і відведенням однієї з вимірювальних ніжок (1,2) по ходу легеневої зв'язки Фіг.І можна виміряти по шкалі дугоподібної штанги (4) кут и нахилу відносно фронтальної площини При одіванні на зімкнуті вимірювальні ніжки (1,2) повзунка (8) з ЛІНІЙКОЮ (7) і розміщенні їх вздовж легені ми можемо зміщенням повзунка виміряти висоту легені по шкалі нанесеній на ніжки пристрою При цьому переміщенням обох губок штангенциркуля (9) по ЛІНІЙЦІ вимірюємо передньо-задній чи поперечний розміри препарату легені Причому такі вимірювання можна виконувати при розташуванні ніжок пристрою як по середостінній, так і по реберній поверхні препарату легень Так само проводять виміри і окремих часток легень Після зняття повзунка (8) із ЛІНІЙКОЮ (7) при розведенні ніжок пристрою (1,2) додатково вимірюють ІНШІ ЛІНІЙНІ розміри висоту, ширину, воріт легень та легеневої зв'язки, а також и товщину Ці розміри визначаються по розмітці ЛІНІЙКИ (7) в міліметрах Даний антропометричний пристрій зручний в користуванні За допомогою одного цього пристрою можна вимірювати всі ЛІНІЙНІ розміри легень одночасно в трьох взаємноперпендикулярних площинах, це дозволяє значно прискорити дослідження і підвищити його точність при органометричному дослідженні легень та інших внутрішніх органів 45230 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
