Стрічкова пила

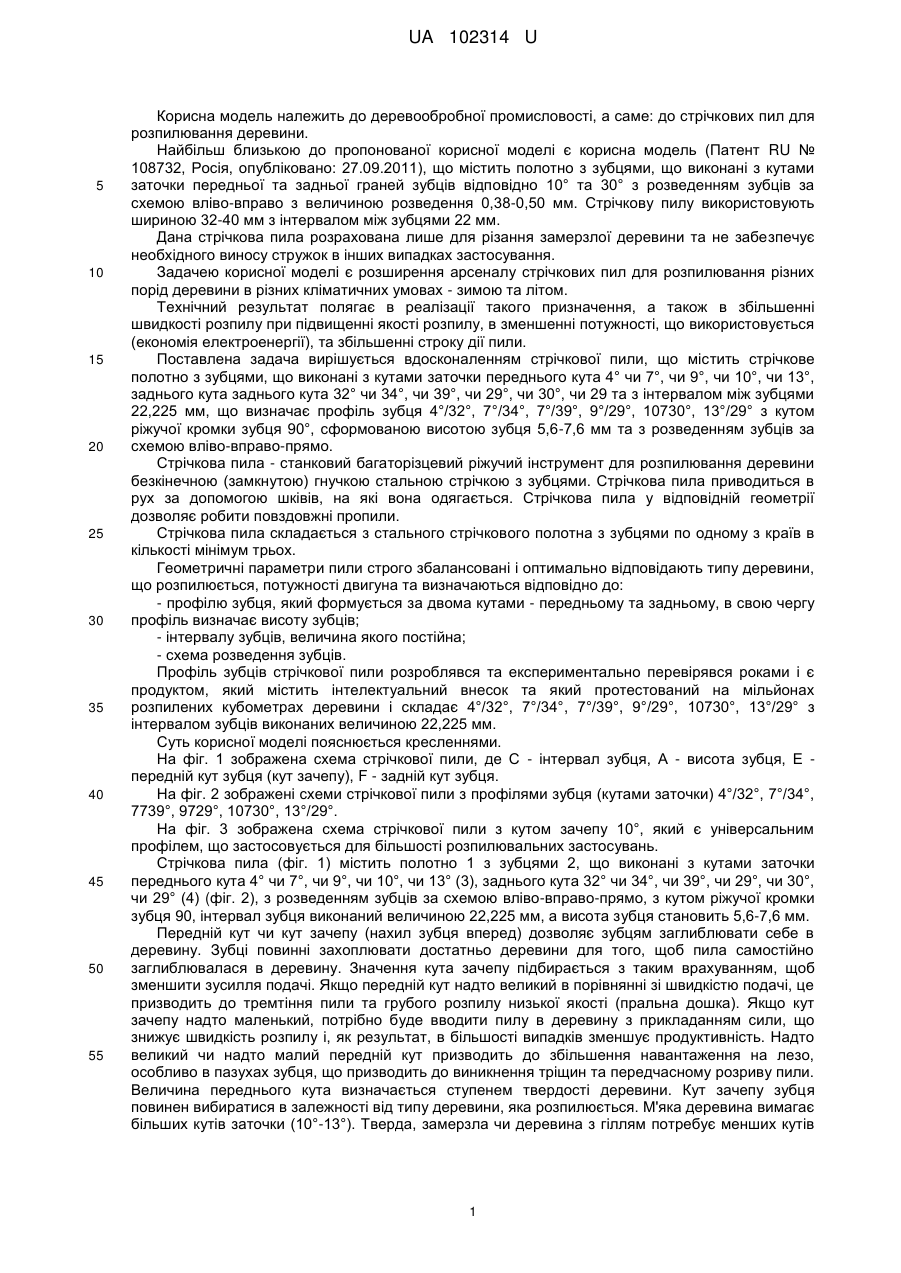

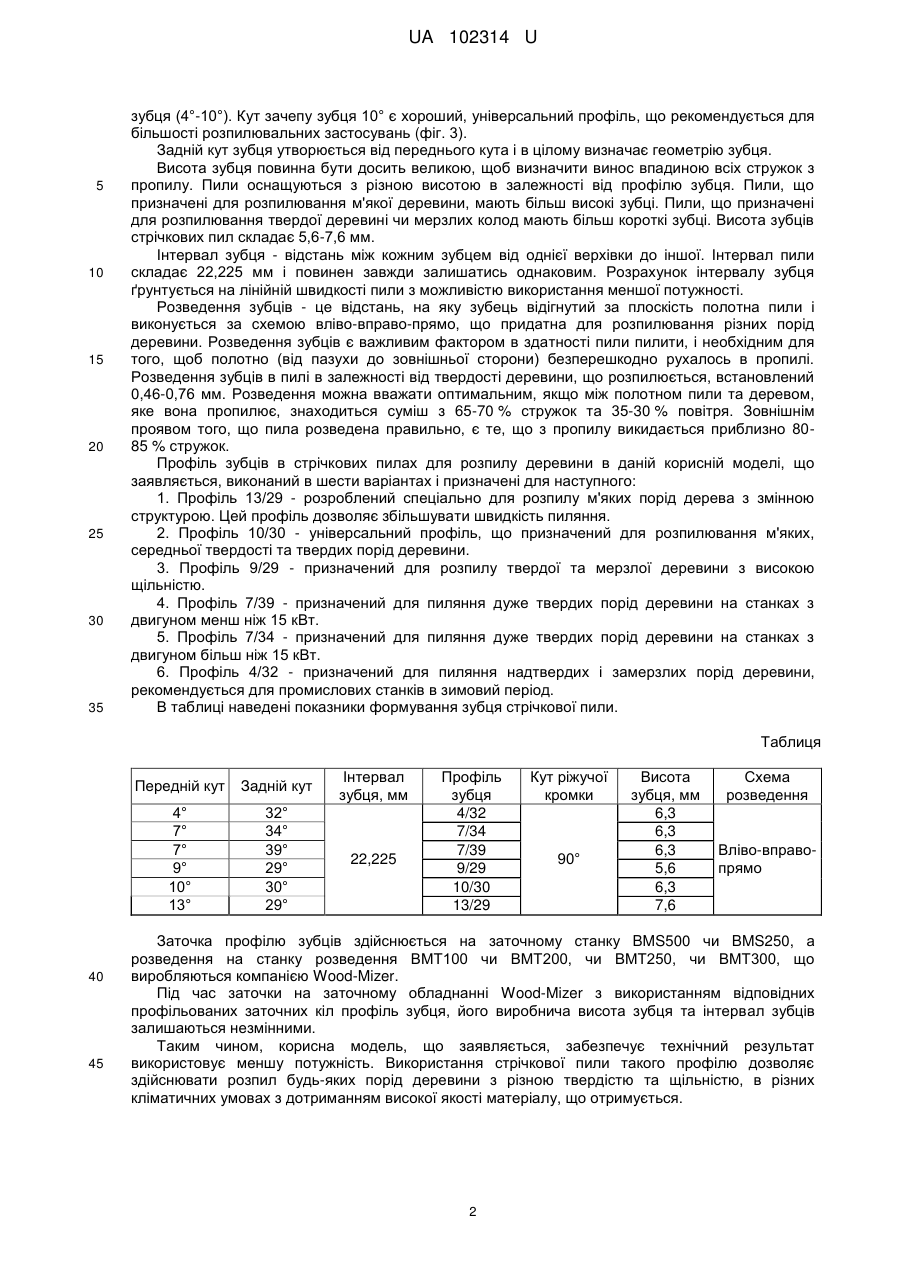

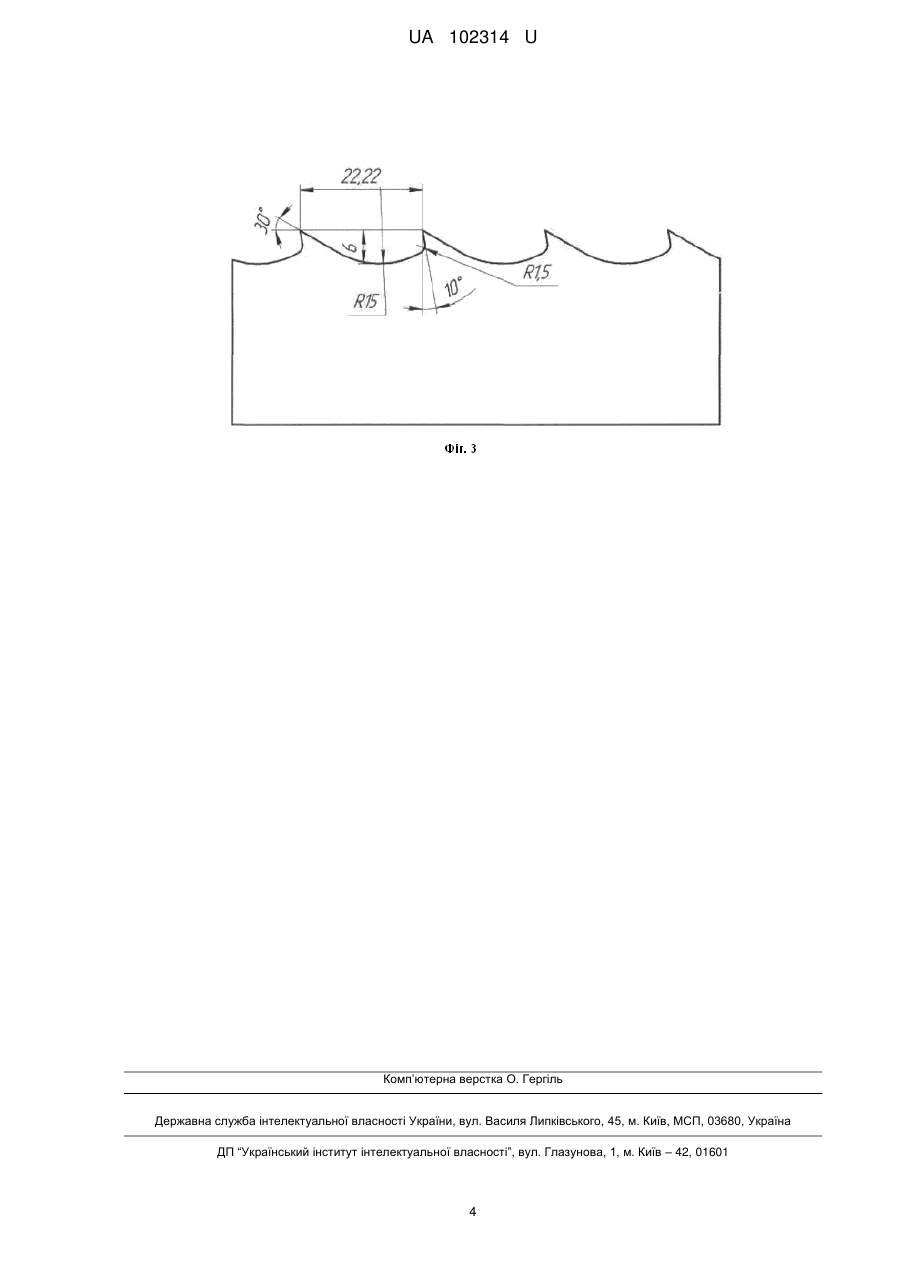

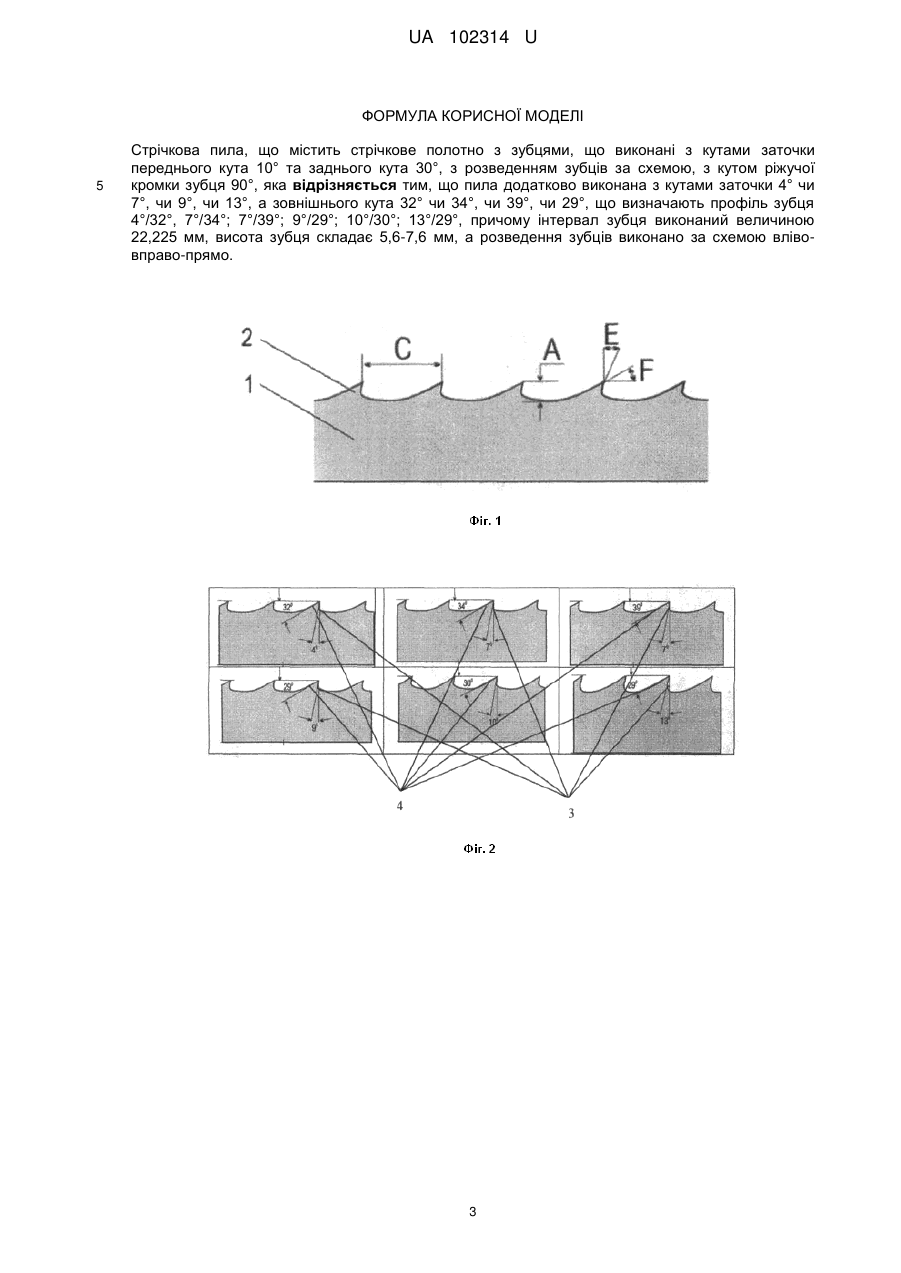

Реферат: UA 102314 U UA 102314 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до деревообробної промисловості, а саме: до стрічкових пил для розпилювання деревини. Найбільш близькою до пропонованої корисної моделі є корисна модель (Патент RU № 108732, Росія, опубліковано: 27.09.2011), що містить полотно з зубцями, що виконані з кутами заточки передньої та задньої граней зубців відповідно 10° та 30° з розведенням зубців за схемою вліво-вправо з величиною розведення 0,38-0,50 мм. Стрічкову пилу використовують шириною 32-40 мм з інтервалом між зубцями 22 мм. Дана стрічкова пила розрахована лише для різання замерзлої деревини та не забезпечує необхідного виносу стружок в інших випадках застосування. Задачею корисної моделі є розширення арсеналу стрічкових пил для розпилювання різних порід деревини в різних кліматичних умовах - зимою та літом. Технічний результат полягає в реалізації такого призначення, а також в збільшенні швидкості розпилу при підвищенні якості розпилу, в зменшенні потужності, що використовується (економія електроенергії), та збільшенні строку дії пили. Поставлена задача вирішується вдосконаленням стрічкової пили, що містить стрічкове полотно з зубцями, що виконані з кутами заточки переднього кута 4° чи 7°, чи 9°, чи 10°, чи 13°, заднього кута заднього кута 32° чи 34°, чи 39°, чи 29°, чи 30°, чи 29 та з інтервалом між зубцями 22,225 мм, що визначає профіль зубця 4°/32°, 7°/34°, 7°/39°, 9°/29°, 10730°, 13°/29° з кутом ріжучої кромки зубця 90°, сформованою висотою зубця 5,6-7,6 мм та з розведенням зубців за схемою вліво-вправо-прямо. Стрічкова пила - станковий багаторізцевий ріжучий інструмент для розпилювання деревини безкінечною (замкнутою) гнучкою стальною стрічкою з зубцями. Стрічкова пила приводиться в рух за допомогою шківів, на які вона одягається. Стрічкова пила у відповідній геометрії дозволяє робити повздовжні пропили. Стрічкова пила складається з стального стрічкового полотна з зубцями по одному з країв в кількості мінімум трьох. Геометричні параметри пили строго збалансовані і оптимально відповідають типу деревини, що розпилюється, потужності двигуна та визначаються відповідно до: - профілю зубця, який формується за двома кутами - передньому та задньому, в свою чергу профіль визначає висоту зубців; - інтервалу зубців, величина якого постійна; - схема розведення зубців. Профіль зубців стрічкової пили розроблявся та експериментально перевірявся роками і є продуктом, який містить інтелектуальний внесок та який протестований на мільйонах розпилених кубометрах деревини і складає 4°/32°, 7°/34°, 7°/39°, 9°/29°, 10730°, 13°/29° з інтервалом зубців виконаних величиною 22,225 мм. Суть корисної моделі пояснюється кресленнями. На фіг. 1 зображена схема стрічкової пили, де С - інтервал зубця, А - висота зубця, Е передній кут зубця (кут зачепу), F - задній кут зубця. На фіг. 2 зображені схеми стрічкової пили з профілями зубця (кутами заточки) 4°/32°, 7°/34°, 7739°, 9729°, 10730°, 13°/29°. На фіг. 3 зображена схема стрічкової пили з кутом зачепу 10°, який є універсальним профілем, що застосовується для більшості розпилювальних застосувань. Стрічкова пила (фіг. 1) містить полотно 1 з зубцями 2, що виконані з кутами заточки переднього кута 4° чи 7°, чи 9°, чи 10°, чи 13° (3), заднього кута 32° чи 34°, чи 39°, чи 29°, чи 30°, чи 29° (4) (фіг. 2), з розведенням зубців за схемою вліво-вправо-прямо, з кутом ріжучої кромки зубця 90, інтервал зубця виконаний величиною 22,225 мм, а висота зубця становить 5,6-7,6 мм. Передній кут чи кут зачепу (нахил зубця вперед) дозволяє зубцям заглиблювати себе в деревину. Зубці повинні захоплювати достатньо деревини для того, щоб пила самостійно заглиблювалася в деревину. Значення кута зачепу підбирається з таким врахуванням, щоб зменшити зусилля подачі. Якщо передній кут надто великий в порівнянні зі швидкістю подачі, це призводить до тремтіння пили та грубого розпилу низької якості (пральна дошка). Якщо кут зачепу надто маленький, потрібно буде вводити пилу в деревину з прикладанням сили, що знижує швидкість розпилу і, як результат, в більшості випадків зменшує продуктивність. Надто великий чи надто малий передній кут призводить до збільшення навантаження на лезо, особливо в пазухах зубця, що призводить до виникнення тріщин та передчасному розриву пили. Величина переднього кута визначається ступенем твердості деревини. Кут зачепу зубця повинен вибиратися в залежності від типу деревини, яка розпилюється. М'яка деревина вимагає більших кутів заточки (10°-13°). Тверда, замерзла чи деревина з гіллям потребує менших кутів 1 UA 102314 U 5 10 15 20 25 30 35 зубця (4°-10°). Кут зачепу зубця 10° є хороший, універсальний профіль, що рекомендується для більшості розпилювальних застосувань (фіг. 3). Задній кут зубця утворюється від переднього кута і в цілому визначає геометрію зубця. Висота зубця повинна бути досить великою, щоб визначити винос впадиною всіх стружок з пропилу. Пили оснащуються з різною висотою в залежності від профілю зубця. Пили, що призначені для розпилювання м'якої деревини, мають більш високі зубці. Пили, що призначені для розпилювання твердої деревині чи мерзлих колод мають більш короткі зубці. Висота зубців стрічкових пил складає 5,6-7,6 мм. Інтервал зубця - відстань між кожним зубцем від однієї верхівки до іншої. Інтервал пили складає 22,225 мм і повинен завжди залишатись однаковим. Розрахунок інтервалу зубця ґрунтується на лінійній швидкості пили з можливістю використання меншої потужності. Розведення зубців - це відстань, на яку зубець відігнутий за плоскість полотна пили і виконується за схемою вліво-вправо-прямо, що придатна для розпилювання різних порід деревини. Розведення зубців є важливим фактором в здатності пили пилити, і необхідним для того, щоб полотно (від пазухи до зовнішньої сторони) безперешкодно рухалось в пропилі. Розведення зубців в пилі в залежності від твердості деревини, що розпилюється, встановлений 0,46-0,76 мм. Розведення можна вважати оптимальним, якщо між полотном пили та деревом, яке вона пропилює, знаходиться суміш з 65-70 % стружок та 35-30 % повітря. Зовнішнім проявом того, що пила розведена правильно, є те, що з пропилу викидається приблизно 8085 % стружок. Профіль зубців в стрічкових пилах для розпилу деревини в даній корисній моделі, що заявляється, виконаний в шести варіантах і призначені для наступного: 1. Профіль 13/29 - розроблений спеціально для розпилу м'яких порід дерева з змінною структурою. Цей профіль дозволяє збільшувати швидкість пиляння. 2. Профіль 10/30 - універсальний профіль, що призначений для розпилювання м'яких, середньої твердості та твердих порід деревини. 3. Профіль 9/29 - призначений для розпилу твердої та мерзлої деревини з високою щільністю. 4. Профіль 7/39 - призначений для пиляння дуже твердих порід деревини на станках з двигуном менш ніж 15 кВт. 5. Профіль 7/34 - призначений для пиляння дуже твердих порід деревини на станках з двигуном більш ніж 15 кВт. 6. Профіль 4/32 - призначений для пиляння надтвердих і замерзлих порід деревини, рекомендується для промислових станків в зимовий період. В таблиці наведені показники формування зубця стрічкової пили. Таблиця Передній кут 45 Інтервал зубця, мм 4° 7° 7° 9° 10° 13° 40 Задній кут 32° 34° 39° 29° 30° 29° 22,225 Профіль зубця 4/32 7/34 7/39 9/29 10/30 13/29 Кут ріжучої кромки 90° Висота зубця, мм 6,3 6,3 6,3 5,6 6,3 7,6 Схема розведення Вліво-вправопрямо Заточка профілю зубців здійснюється на заточному станку BMS500 чи BMS250, а розведення на станку розведення ВМТ100 чи ВМТ200, чи ВМТ250, чи ВМТ300, що виробляються компанією Wood-Mizer. Під час заточки на заточному обладнанні Wood-Mizer з використанням відповідних профільованих заточних кіл профіль зубця, його виробнича висота зубця та інтервал зубців залишаються незмінними. Таким чином, корисна модель, що заявляється, забезпечує технічний результат використовує меншу потужність. Використання стрічкової пили такого профілю дозволяє здійснювати розпил будь-яких порід деревини з різною твердістю та щільністю, в різних кліматичних умовах з дотриманням високої якості матеріалу, що отримується. 2 UA 102314 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Стрічкова пила, що містить стрічкове полотно з зубцями, що виконані з кутами заточки переднього кута 10° та заднього кута 30°, з розведенням зубців за схемою, з кутом ріжучої кромки зубця 90°, яка відрізняється тим, що пила додатково виконана з кутами заточки 4° чи 7°, чи 9°, чи 13°, а зовнішнього кута 32° чи 34°, чи 39°, чи 29°, що визначають профіль зубця 4°/32°, 7°/34°; 7°/39°; 9°/29°; 10°/30°; 13°/29°, причому інтервал зубця виконаний величиною 22,225 мм, висота зубця складає 5,6-7,6 мм, а розведення зубців виконано за схемою влівовправо-прямо. 3 UA 102314 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
