Замок-застібка для ювелірних виробів та аксесуарів

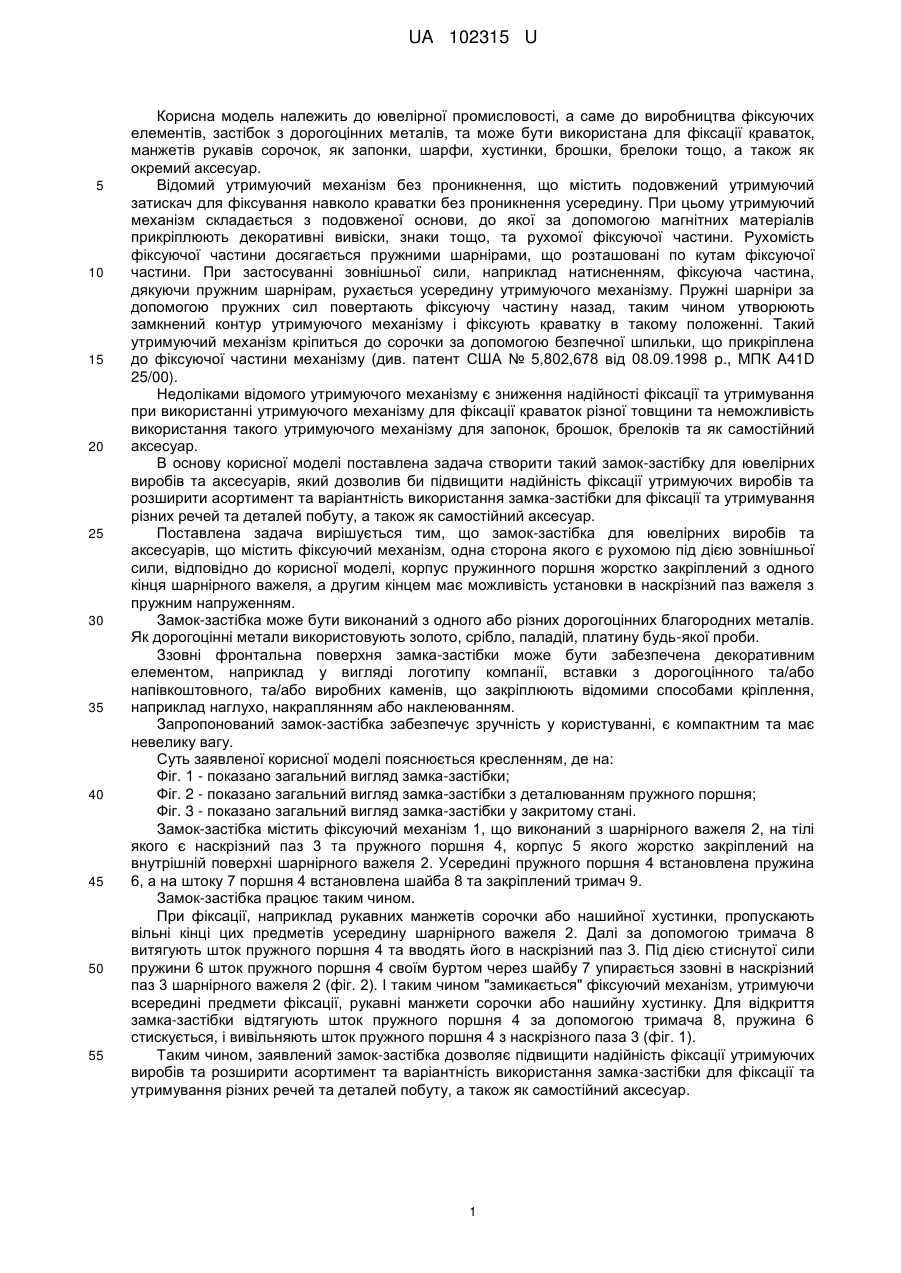

Реферат: Замок-застібка для ювелірних виробів та аксесуарів містить фіксуючий механізм, одна сторона якого є рухомою під дією зовнішньої сили. Корпус пружинного поршня жорстко закріплений з одного кінця шарнірного важеля, а другим кінцем має можливість установки в наскрізний паз важеля з пружним напруженням. UA 102315 U (12) UA 102315 U UA 102315 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ювелірної промисловості, а саме до виробництва фіксуючих елементів, застібок з дорогоцінних металів, та може бути використана для фіксації краваток, манжетів рукавів сорочок, як запонки, шарфи, хустинки, брошки, брелоки тощо, а також як окремий аксесуар. Відомий утримуючий механізм без проникнення, що містить подовжений утримуючий затискач для фіксування навколо краватки без проникнення усередину. При цьому утримуючий механізм складається з подовженої основи, до якої за допомогою магнітних матеріалів прикріплюють декоративні вивіски, знаки тощо, та рухомої фіксуючої частини. Рухомість фіксуючої частини досягається пружними шарнірами, що розташовані по кутам фіксуючої частини. При застосуванні зовнішньої сили, наприклад натисненням, фіксуюча частина, дякуючи пружним шарнірам, рухається усередину утримуючого механізму. Пружні шарніри за допомогою пружних сил повертають фіксуючу частину назад, таким чином утворюють замкнений контур утримуючого механізму і фіксують краватку в такому положенні. Такий утримуючий механізм кріпиться до сорочки за допомогою безпечної шпильки, що прикріплена до фіксуючої частини механізму (див. патент США № 5,802,678 від 08.09.1998 p., МПК A41D 25/00). Недоліками відомого утримуючого механізму є зниження надійності фіксації та утримування при використанні утримуючого механізму для фіксації краваток різної товщини та неможливість використання такого утримуючого механізму для запонок, брошок, брелоків та як самостійний аксесуар. В основу корисної моделі поставлена задача створити такий замок-застібку для ювелірних виробів та аксесуарів, який дозволив би підвищити надійність фіксації утримуючих виробів та розширити асортимент та варіантність використання замка-застібки для фіксації та утримування різних речей та деталей побуту, а також як самостійний аксесуар. Поставлена задача вирішується тим, що замок-застібка для ювелірних виробів та аксесуарів, що містить фіксуючий механізм, одна сторона якого є рухомою під дією зовнішньої сили, відповідно до корисної моделі, корпус пружинного поршня жорстко закріплений з одного кінця шарнірного важеля, а другим кінцем має можливість установки в наскрізний паз важеля з пружним напруженням. Замок-застібка може бути виконаний з одного або різних дорогоцінних благородних металів. Як дорогоцінні метали використовують золото, срібло, паладій, платину будь-якої проби. Ззовні фронтальна поверхня замка-застібки може бути забезпечена декоративним елементом, наприклад у вигляді логотипу компанії, вставки з дорогоцінного та/або напівкоштовного, та/або виробних каменів, що закріплюють відомими способами кріплення, наприклад наглухо, накраплянням або наклеюванням. Запропонований замок-застібка забезпечує зручність у користуванні, є компактним та має невелику вагу. Суть заявленої корисної моделі пояснюється кресленням, де на: Фіг. 1 - показано загальний вигляд замка-застібки; Фіг. 2 - показано загальний вигляд замка-застібки з деталюванням пружного поршня; Фіг. 3 - показано загальний вигляд замка-застібки у закритому стані. Замок-застібка містить фіксуючий механізм 1, що виконаний з шарнірного важеля 2, на тілі якого є наскрізний паз 3 та пружного поршня 4, корпус 5 якого жорстко закріплений на внутрішній поверхні шарнірного важеля 2. Усередині пружного поршня 4 встановлена пружина 6, а на штоку 7 поршня 4 встановлена шайба 8 та закріплений тримач 9. Замок-застібка працює таким чином. При фіксації, наприклад рукавних манжетів сорочки або нашийної хустинки, пропускають вільні кінці цих предметів усередину шарнірного важеля 2. Далі за допомогою тримача 8 витягують шток пружного поршня 4 та вводять його в наскрізний паз 3. Під дією стиснутої сили пружини 6 шток пружного поршня 4 своїм буртом через шайбу 7 упирається ззовні в наскрізний паз 3 шарнірного важеля 2 (фіг. 2). І таким чином "замикається" фіксуючий механізм, утримуючи всередині предмети фіксації, рукавні манжети сорочки або нашийну хустинку. Для відкриття замка-застібки відтягують шток пружного поршня 4 за допомогою тримача 8, пружина 6 стискується, і вивільняють шток пружного поршня 4 з наскрізного паза 3 (фіг. 1). Таким чином, заявлений замок-застібка дозволяє підвищити надійність фіксації утримуючих виробів та розширити асортимент та варіантність використання замка-застібки для фіксації та утримування різних речей та деталей побуту, а також як самостійний аксесуар. 1 UA 102315 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Замок-застібка для ювелірних виробів та аксесуарів, що містить фіксуючий механізм, одна сторона якого є рухомою під дією зовнішньої сили, який відрізняється тим, що корпус пружинного поршня жорстко закріплений з одного кінця шарнірного важеля, а другим кінцем має можливість установки в наскрізний паз важеля з пружним напруженням. 2. Замок-застібка за п. 1, який відрізняється тим, що фіксуючий механізм виготовлений з благородних металів. 2 UA 102315 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
