Головка душова завойського

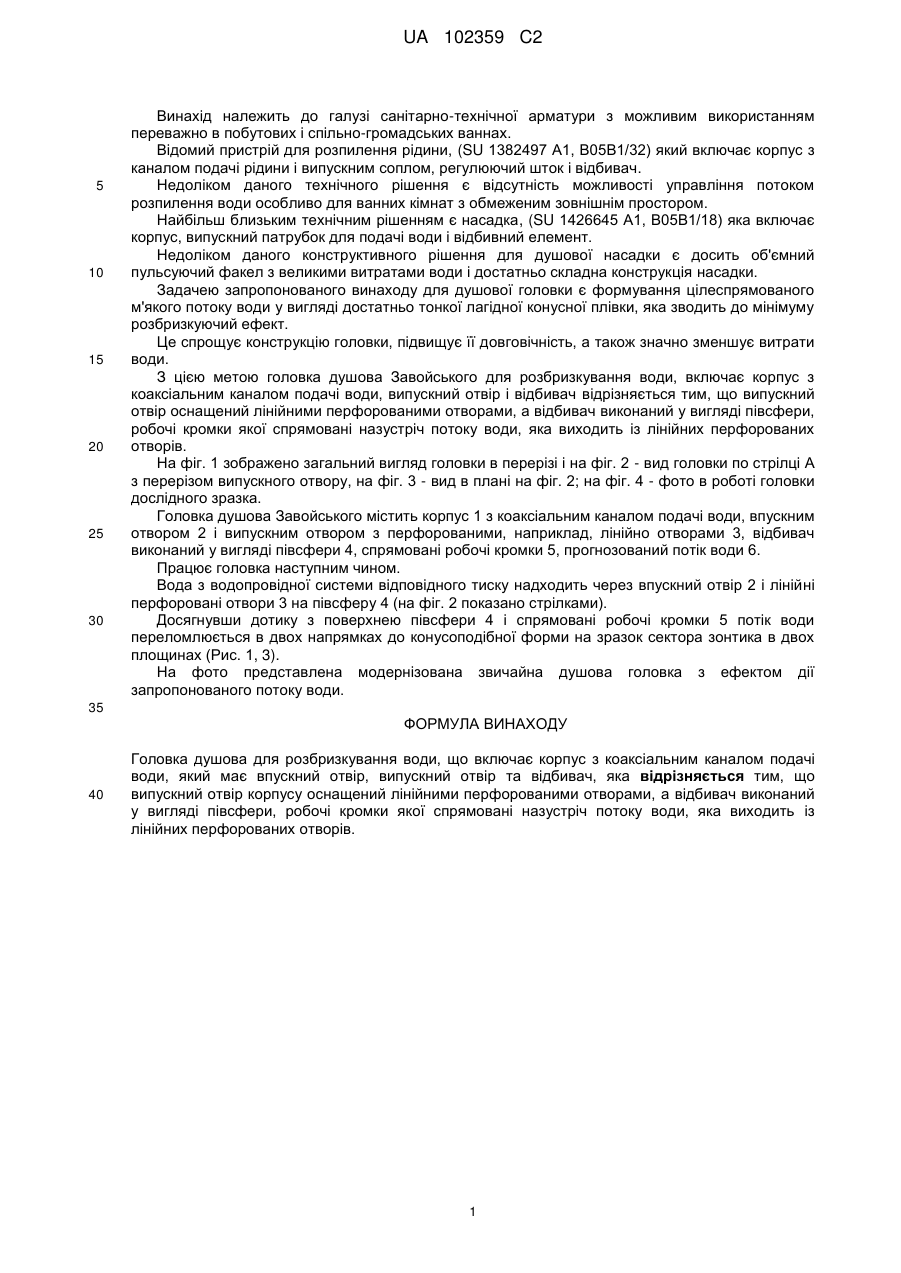

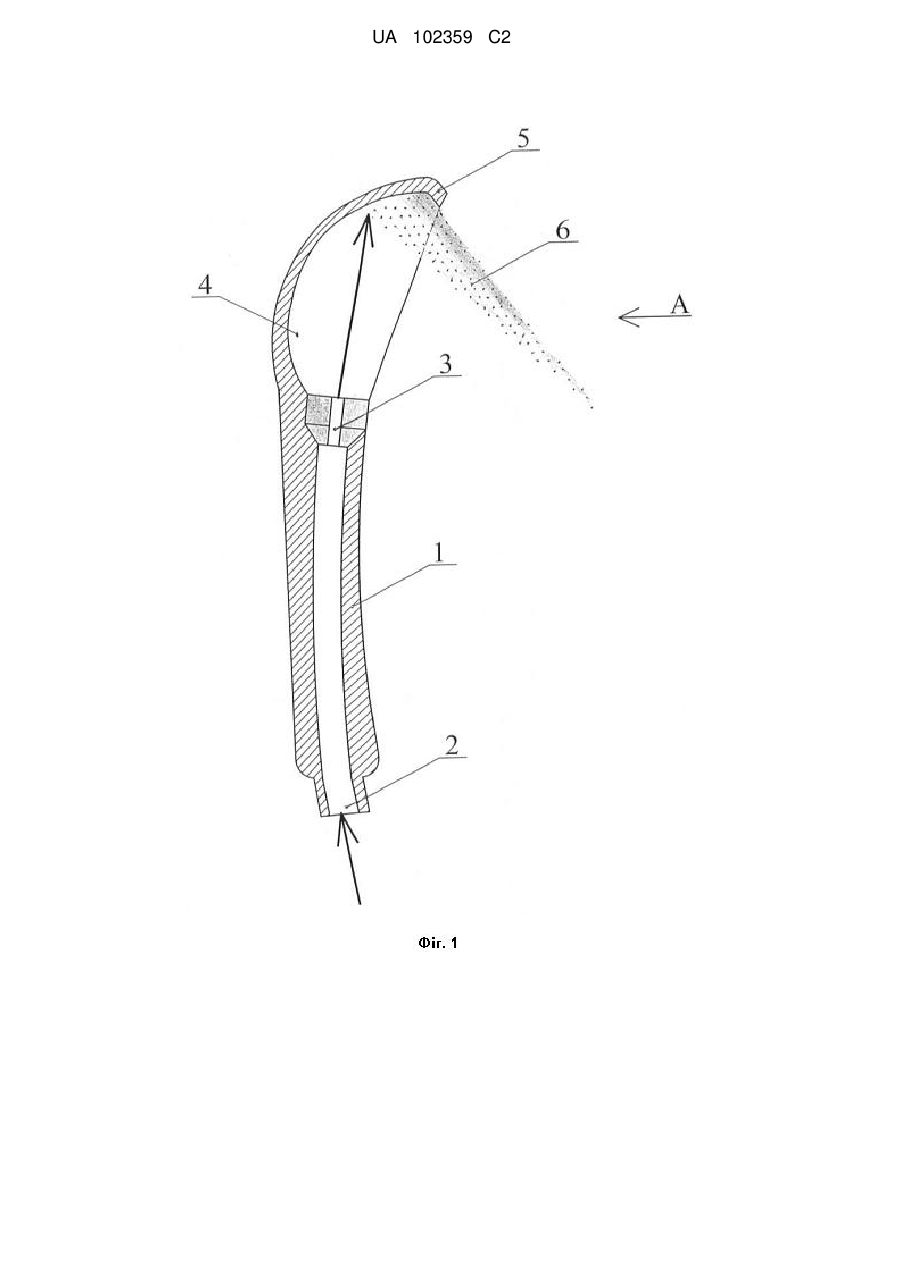

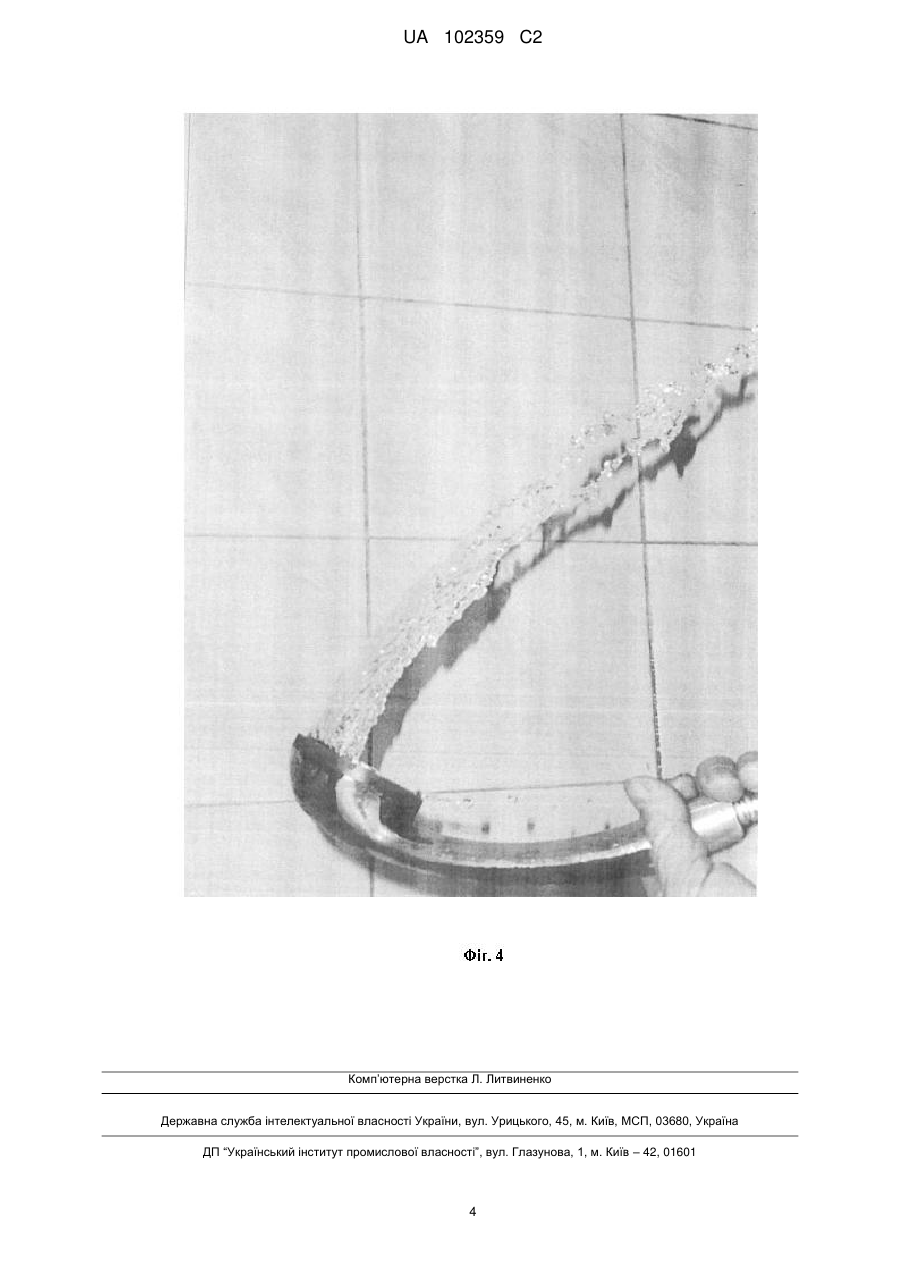

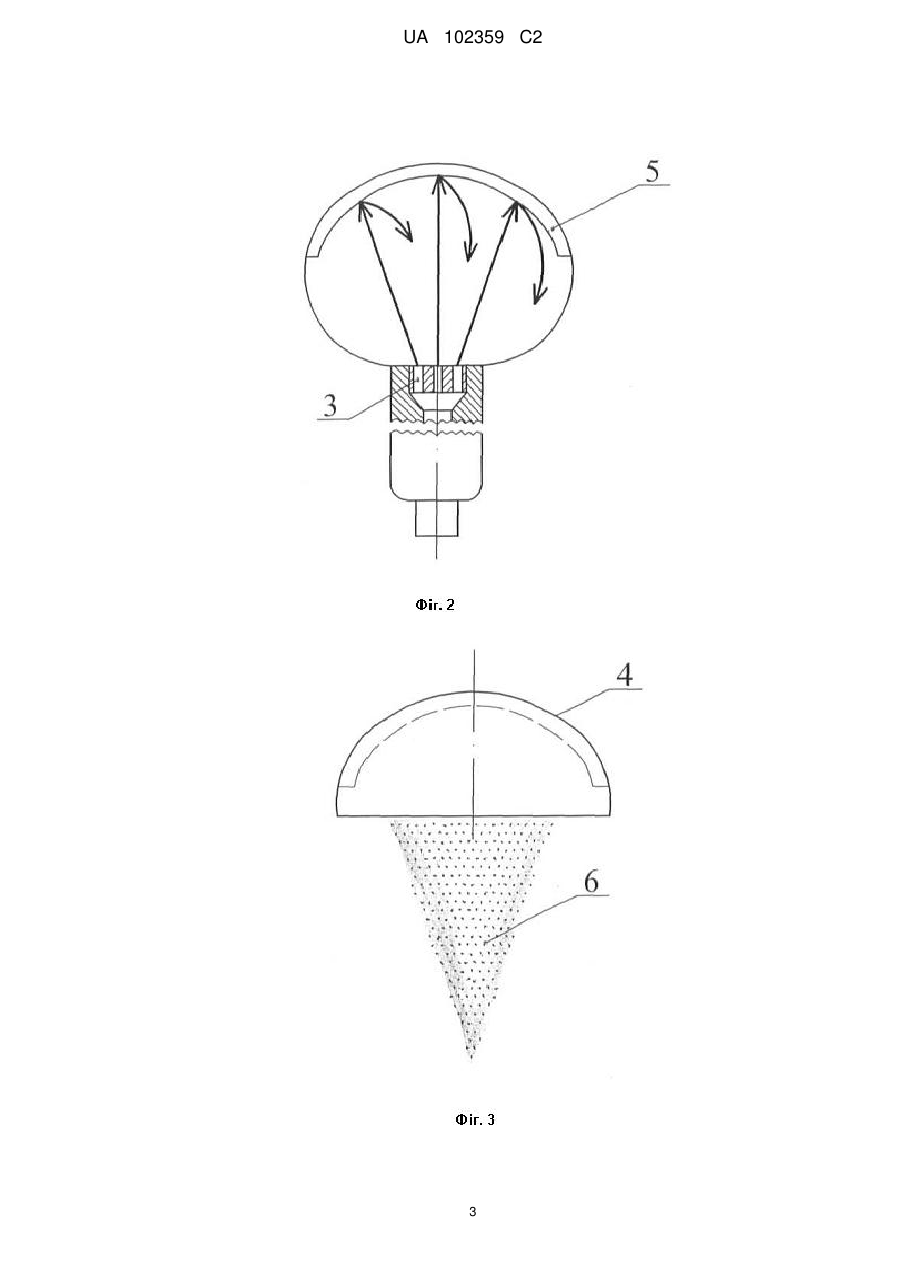

Реферат: Головка душова включає корпус з каналом подачі води і відбивач. При цьому вода на відбивач подається через лінійні перфоровані отвори зі спрямованими назустріч потоку кромками, створюючи відбивний потік води конусоподібної форми. UA 102359 C2 (12) UA 102359 C2 UA 102359 C2 5 10 15 20 25 30 Винахід належить до галузі санітарно-технічної арматури з можливим використанням переважно в побутових і спільно-громадських ваннах. Відомий пристрій для розпилення рідини, (SU 1382497 А1, В05В1/32) який включає корпус з каналом подачі рідини і випускним соплом, регулюючий шток і відбивач. Недоліком даного технічного рішення є відсутність можливості управління потоком розпилення води особливо для ванних кімнат з обмеженим зовнішнім простором. Найбільш близьким технічним рішенням є насадка, (SU 1426645 А1, В05В1/18) яка включає корпус, випускний патрубок для подачі води і відбивний елемент. Недоліком даного конструктивного рішення для душової насадки є досить об'ємний пульсуючий факел з великими витратами води і достатньо складна конструкція насадки. Задачею запропонованого винаходу для душової головки є формування цілеспрямованого м'якого потоку води у вигляді достатньо тонкої лагідної конусної плівки, яка зводить до мінімуму розбризкуючий ефект. Це спрощує конструкцію головки, підвищує її довговічність, а також значно зменшує витрати води. З цією метою головка душова Завойського для розбризкування води, включає корпус з коаксіальним каналом подачі води, випускний отвір і відбивач відрізняється тим, що випускний отвір оснащений лінійними перфорованими отворами, а відбивач виконаний у вигляді півсфери, робочі кромки якої спрямовані назустріч потоку води, яка виходить із лінійних перфорованих отворів. На фіг. 1 зображено загальний вигляд головки в перерізі і на фіг. 2 - вид головки по стрілці А з перерізом випускного отвору, на фіг. 3 - вид в плані на фіг. 2; на фіг. 4 - фото в роботі головки дослідного зразка. Головка душова Завойського містить корпус 1 з коаксіальним каналом подачі води, впускним отвором 2 і випускним отвором з перфорованими, наприклад, лінійно отворами 3, відбивач виконаний у вигляді півсфери 4, спрямовані робочі кромки 5, прогнозований потік води 6. Працює головка наступним чином. Вода з водопровідної системи відповідного тиску надходить через впускний отвір 2 і лінійні перфоровані отвори 3 на півсферу 4 (на фіг. 2 показано стрілками). Досягнувши дотику з поверхнею півсфери 4 і спрямовані робочі кромки 5 потік води переломлюється в двох напрямках до конусоподібної форми на зразок сектора зонтика в двох площинах (Рис. 1, 3). На фото представлена модернізована звичайна душова головка з ефектом дії запропонованого потоку води. 35 ФОРМУЛА ВИНАХОДУ 40 Головка душова для розбризкування води, що включає корпус з коаксіальним каналом подачі води, який має впускний отвір, випускний отвір та відбивач, яка відрізняється тим, що випускний отвір корпусу оснащений лінійними перфорованими отворами, а відбивач виконаний у вигляді півсфери, робочі кромки якої спрямовані назустріч потоку води, яка виходить із лінійних перфорованих отворів. 1 UA 102359 C2 2 UA 102359 C2 3 UA 102359 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
