Душова установка “крижаний душ”

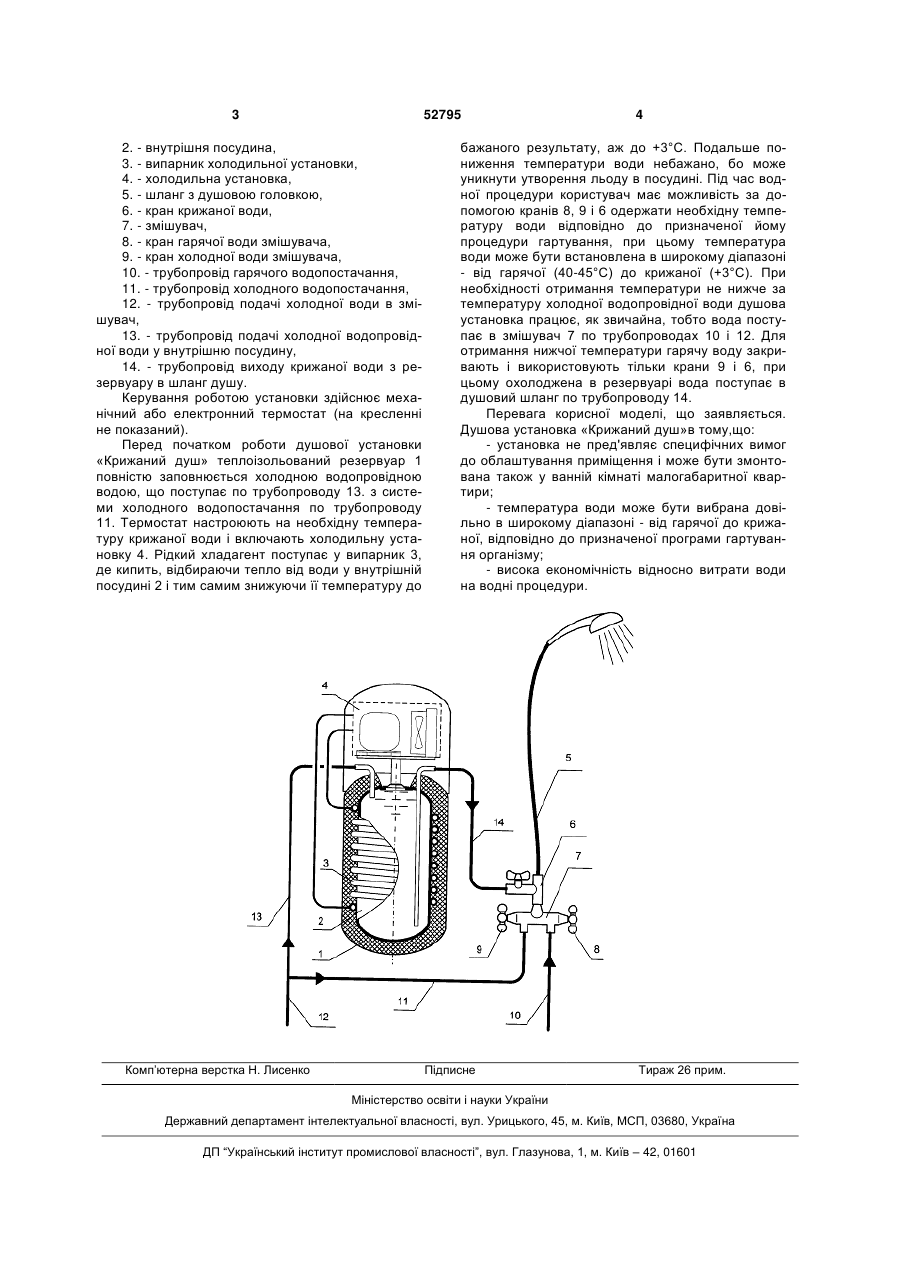

Душова установка, що містить шланг з душовою головкою, змішувач, приєднаний до водопроводу холодного і гарячого водопостачання, яка 3 52795 2. - внутрішня посудина, 3. - випарник холодильної установки, 4. - холодильна установка, 5. - шланг з душовою головкою, 6. - кран крижаної води, 7. - змішувач, 8. - кран гарячої води змішувача, 9. - кран холодної води змішувача, 10. - трубопровід гарячого водопостачання, 11. - трубопровід холодного водопостачання, 12. - трубопровід подачі холодної води в змішувач, 13. - трубопровід подачі холодної водопровідної води у внутрішню посудину, 14. - трубопровід виходу крижаної води з резервуару в шланг душу. Керування роботою установки здійснює механічний або електронний термостат (на кресленні не показаний). Перед початком роботи душової установки «Крижаний душ» теплоізольований резервуар 1 повністю заповнюється холодною водопровідною водою, що поступає по трубопроводу 13. з системи холодного водопостачання по трубопроводу 11. Термостат настроюють на необхідну температуру крижаної води і включають холодильну установку 4. Рідкий хладагент поступає у випарник 3, де кипить, відбираючи тепло від води у внутрішній посудині 2 і тим самим знижуючи її температуру до Комп’ютерна верстка Н. Лиcенко 4 бажаного результату, аж до +3°С. Подальше пониження температури води небажано, бо може уникнути утворення льоду в посудині. Під час водної процедури користувач має можливість за допомогою кранів 8, 9 і 6 одержати необхідну температуру води відповідно до призначеної йому процедури гартування, при цьому температура води може бути встановлена в широкому діапазоні - від гарячої (40-45°С) до крижаної (+3°С). При необхідності отримання температури не нижче за температуру холодної водопровідної води душова установка працює, як звичайна, тобто вода поступає в змішувач 7 по трубопроводах 10 і 12. Для отримання нижчої температури гарячу воду закривають і використовують тільки крани 9 і 6, при цьому охолоджена в резервуарі вода поступає в душовий шланг по трубопроводу 14. Перевага корисної моделі, що заявляється. Душова установка «Крижаний душ»в тому,що: - установка не пред'являє специфічних вимог до облаштування приміщення і може бути змонтована також у ванній кімнаті малогабаритної квартири; - температура води може бути вибрана довільно в широкому діапазоні - від гарячої до крижаної, відповідно до призначеної програми гартування організму; - висока економічність відносно витрати води на водні процедури. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
