Деформівна пачка для курильних виробів та спосіб зменшення її розмірів

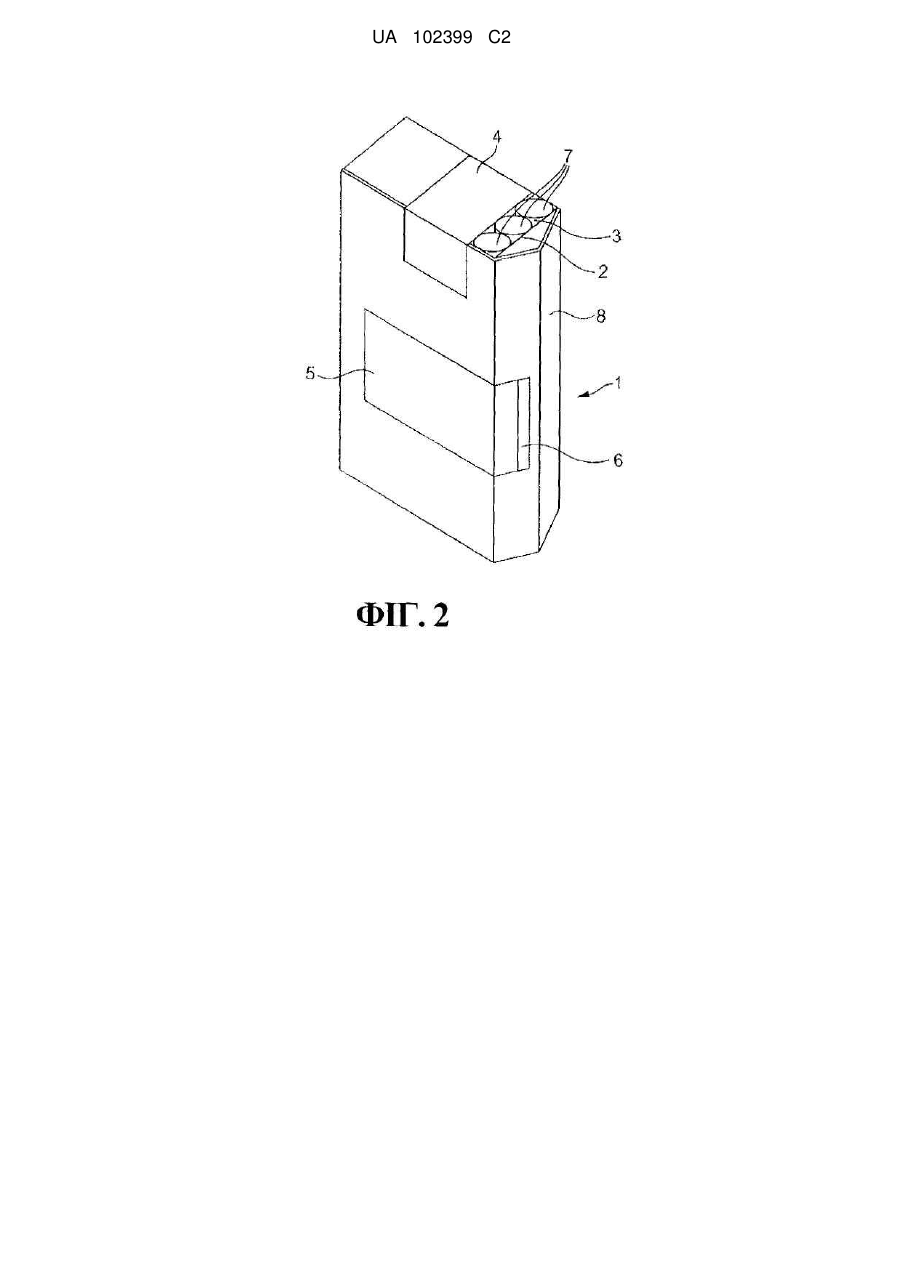

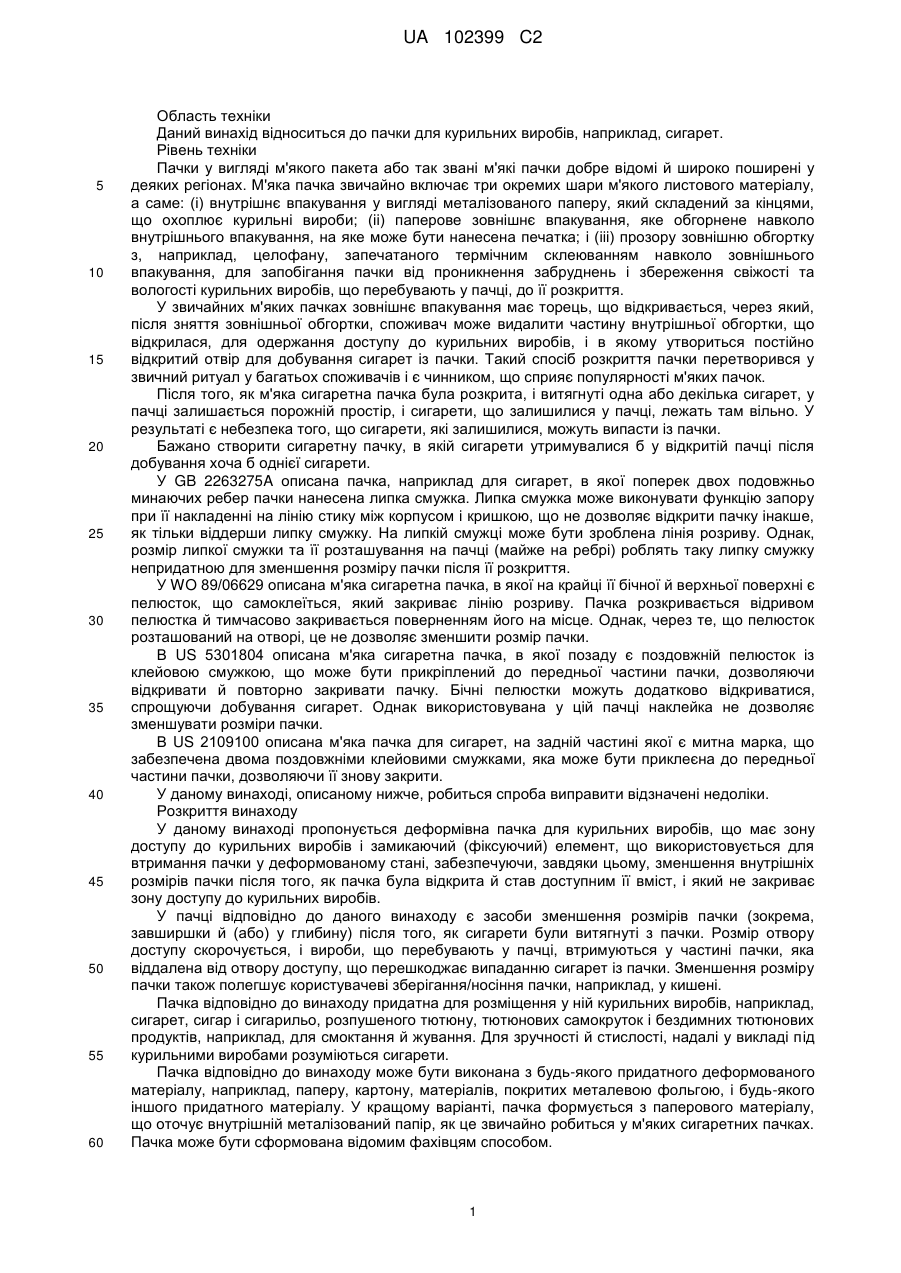

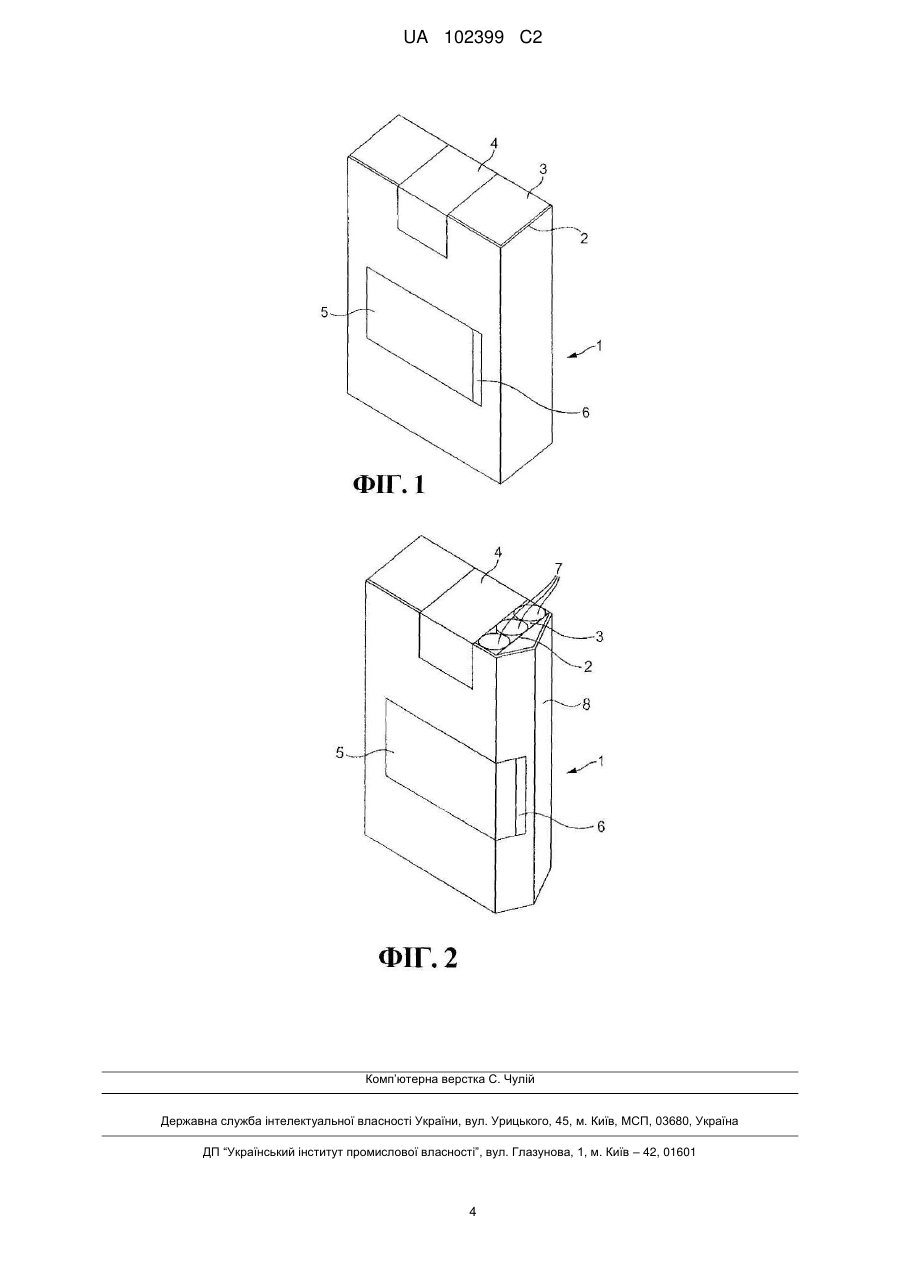

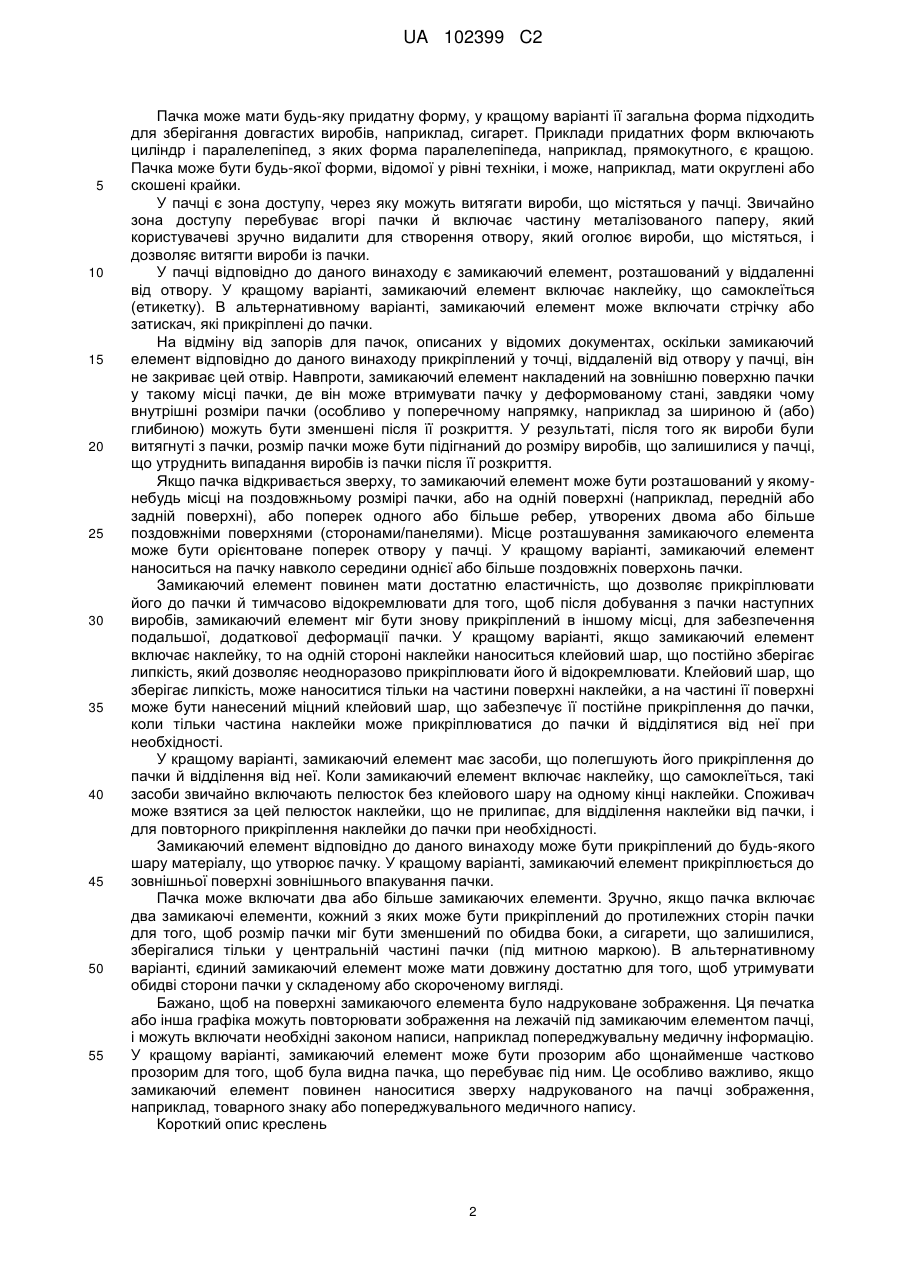

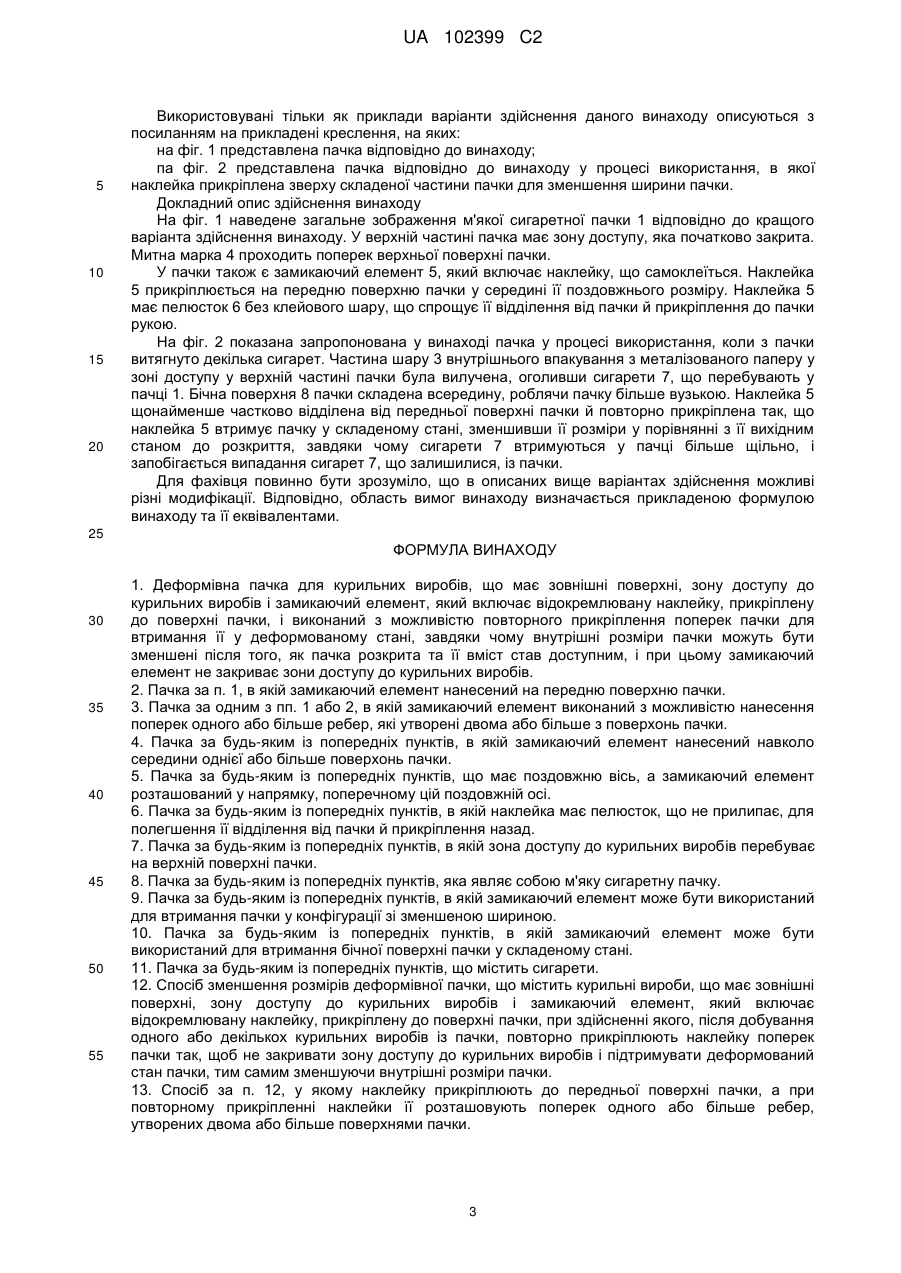

Реферат: У заявці описана деформівна пачка (1) для курильних виробів, що мас зону доступу (3) до курильних виробів і замикаючий елемент (5). Замикаючий елемент розташований у віддаленні від зони доступу для того, щоб він не закривав зону доступу, але забезпечував підтримку пачки у складеному стані зі зменшеними розмірами після того, як курильні вироби були витягнуті з пачки, завдяки чому курильні вироби (7), що залишилися, втримуються більш ефективно. UA 102399 C2 (12) UA 102399 C2 UA 102399 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки Даний винахід відноситься до пачки для курильних виробів, наприклад, сигарет. Рівень техніки Пачки у вигляді м'якого пакета або так звані м'які пачки добре відомі й широко поширені у деяких регіонах. М'яка пачка звичайно включає три окремих шари м'якого листового матеріалу, а саме: (і) внутрішнє впакування у вигляді металізованого паперу, який складений за кінцями, що охоплює курильні вироби; (іі) паперове зовнішнє впакування, яке обгорнене навколо внутрішнього впакування, на яке може бути нанесена печатка; і (ііі) прозору зовнішню обгортку з, наприклад, целофану, запечатаного термічним склеюванням навколо зовнішнього впакування, для запобігання пачки від проникнення забруднень і збереження свіжості та вологості курильних виробів, що перебувають у пачці, до її розкриття. У звичайних м'яких пачках зовнішнє впакування має торець, що відкривається, через який, після зняття зовнішньої обгортки, споживач може видалити частину внутрішньої обгортки, що відкрилася, для одержання доступу до курильних виробів, і в якому утвориться постійно відкритий отвір для добування сигарет із пачки. Такий спосіб розкриття пачки перетворився у звичний ритуал у багатьох споживачів і є чинником, що сприяє популярності м'яких пачок. Після того, як м'яка сигаретна пачка була розкрита, і витягнуті одна або декілька сигарет, у пачці залишається порожній простір, і сигарети, що залишилися у пачці, лежать там вільно. У результаті є небезпека того, що сигарети, які залишилися, можуть випасти із пачки. Бажано створити сигаретну пачку, в якій сигарети утримувалися б у відкритій пачці після добування хоча б однієї сигарети. У GB 2263275A описана пачка, наприклад для сигарет, в якої поперек двох подовжньо минаючих ребер пачки нанесена липка смужка. Липка смужка може виконувати функцію запору при її накладенні на лінію стику між корпусом і кришкою, що не дозволяє відкрити пачку інакше, як тільки віддерши липку смужку. На липкій смужці може бути зроблена лінія розриву. Однак, розмір липкої смужки та її розташування на пачці (майже на ребрі) роблять таку липку смужку непридатною для зменшення розміру пачки після її розкриття. У WO 89/06629 описана м'яка сигаретна пачка, в якої на крайці її бічної й верхньої поверхні є пелюсток, що самоклеїться, який закриває лінію розриву. Пачка розкривається відривом пелюстка й тимчасово закривається поверненням його на місце. Однак, через те, що пелюсток розташований на отворі, це не дозволяє зменшити розмір пачки. В US 5301804 описана м'яка сигаретна пачка, в якої позаду є поздовжній пелюсток із клейовою смужкою, що може бути прикріплений до передньої частини пачки, дозволяючи відкривати й повторно закривати пачку. Бічні пелюстки можуть додатково відкриватися, спрощуючи добування сигарет. Однак використовувана у цій пачці наклейка не дозволяє зменшувати розміри пачки. В US 2109100 описана м'яка пачка для сигарет, на задній частині якої є митна марка, що забезпечена двома поздовжніми клейовими смужками, яка може бути приклеєна до передньої частини пачки, дозволяючи її знову закрити. У даному винаході, описаному нижче, робиться спроба виправити відзначені недоліки. Розкриття винаходу У даному винаході пропонується деформівна пачка для курильних виробів, що має зону доступу до курильних виробів і замикаючий (фіксуючий) елемент, що використовується для втримання пачки у деформованому стані, забезпечуючи, завдяки цьому, зменшення внутрішніх розмірів пачки після того, як пачка була відкрита й став доступним її вміст, і який не закриває зону доступу до курильних виробів. У пачці відповідно до даного винаходу є засоби зменшення розмірів пачки (зокрема, завширшки й (або) у глибину) після того, як сигарети були витягнуті з пачки. Розмір отвору доступу скорочується, і вироби, що перебувають у пачці, втримуються у частині пачки, яка віддалена від отвору доступу, що перешкоджає випаданню сигарет із пачки. Зменшення розміру пачки також полегшує користувачеві зберігання/носіння пачки, наприклад, у кишені. Пачка відповідно до винаходу придатна для розміщення у ній курильних виробів, наприклад, сигарет, сигар і сигарильо, розпушеного тютюну, тютюнових самокруток і бездимних тютюнових продуктів, наприклад, для смоктання й жування. Для зручності й стислості, надалі у викладі під курильними виробами розуміються сигарети. Пачка відповідно до винаходу може бути виконана з будь-якого придатного деформованого матеріалу, наприклад, паперу, картону, матеріалів, покритих металевою фольгою, і будь-якого іншого придатного матеріалу. У кращому варіанті, пачка формується з паперового матеріалу, що оточує внутрішній металізований папір, як це звичайно робиться у м'яких сигаретних пачках. Пачка може бути сформована відомим фахівцям способом. 1 UA 102399 C2 5 10 15 20 25 30 35 40 45 50 55 Пачка може мати будь-яку придатну форму, у кращому варіанті її загальна форма підходить для зберігання довгастих виробів, наприклад, сигарет. Приклади придатних форм включають циліндр і паралелепіпед, з яких форма паралелепіпеда, наприклад, прямокутного, є кращою. Пачка може бути будь-якої форми, відомої у рівні техніки, і може, наприклад, мати округлені або скошені крайки. У пачці є зона доступу, через яку можуть витягати вироби, що містяться у пачці. Звичайно зона доступу перебуває вгорі пачки й включає частину металізованого паперу, який користувачеві зручно видалити для створення отвору, який оголює вироби, що містяться, і дозволяє витягти вироби із пачки. У пачці відповідно до даного винаходу є замикаючий елемент, розташований у віддаленні від отвору. У кращому варіанті, замикаючий елемент включає наклейку, що самоклеїться (етикетку). В альтернативному варіанті, замикаючий елемент може включати стрічку або затискач, які прикріплені до пачки. На відміну від запорів для пачок, описаних у відомих документах, оскільки замикаючий елемент відповідно до даного винаходу прикріплений у точці, віддаленій від отвору у пачці, він не закриває цей отвір. Навпроти, замикаючий елемент накладений на зовнішню поверхню пачки у такому місці пачки, де він може втримувати пачку у деформованому стані, завдяки чому внутрішні розміри пачки (особливо у поперечному напрямку, наприклад за шириною й (або) глибиною) можуть бути зменшені після її розкриття. У результаті, після того як вироби були витягнуті з пачки, розмір пачки може бути підігнаний до розміру виробів, що залишилися у пачці, що утруднить випадання виробів із пачки після її розкриття. Якщо пачка відкривається зверху, то замикаючий елемент може бути розташований у якомунебудь місці на поздовжньому розмірі пачки, або на одній поверхні (наприклад, передній або задній поверхні), або поперек одного або більше ребер, утворених двома або більше поздовжніми поверхнями (сторонами/панелями). Місце розташування замикаючого елемента може бути орієнтоване поперек отвору у пачці. У кращому варіанті, замикаючий елемент наноситься на пачку навколо середини однієї або більше поздовжніх поверхонь пачки. Замикаючий елемент повинен мати достатню еластичність, що дозволяє прикріплювати його до пачки й тимчасово відокремлювати для того, щоб після добування з пачки наступних виробів, замикаючий елемент міг бути знову прикріплений в іншому місці, для забезпечення подальшої, додаткової деформації пачки. У кращому варіанті, якщо замикаючий елемент включає наклейку, то на одній стороні наклейки наноситься клейовий шар, що постійно зберігає липкість, який дозволяє неодноразово прикріплювати його й відокремлювати. Клейовий шар, що зберігає липкість, може наноситися тільки на частини поверхні наклейки, а на частині її поверхні може бути нанесений міцний клейовий шар, що забезпечує її постійне прикріплення до пачки, коли тільки частина наклейки може прикріплюватися до пачки й відділятися від неї при необхідності. У кращому варіанті, замикаючий елемент має засоби, що полегшують його прикріплення до пачки й відділення від неї. Коли замикаючий елемент включає наклейку, що самоклеїться, такі засоби звичайно включають пелюсток без клейового шару на одному кінці наклейки. Споживач може взятися за цей пелюсток наклейки, що не прилипає, для відділення наклейки від пачки, і для повторного прикріплення наклейки до пачки при необхідності. Замикаючий елемент відповідно до даного винаходу може бути прикріплений до будь-якого шару матеріалу, що утворює пачку. У кращому варіанті, замикаючий елемент прикріплюється до зовнішньої поверхні зовнішнього впакування пачки. Пачка може включати два або більше замикаючих елементи. Зручно, якщо пачка включає два замикаючі елементи, кожний з яких може бути прикріплений до протилежних сторін пачки для того, щоб розмір пачки міг бути зменшений по обидва боки, а сигарети, що залишилися, зберігалися тільки у центральній частині пачки (під митною маркою). В альтернативному варіанті, єдиний замикаючий елемент може мати довжину достатню для того, щоб утримувати обидві сторони пачки у складеному або скороченому вигляді. Бажано, щоб на поверхні замикаючого елемента було надруковане зображення. Ця печатка або інша графіка можуть повторювати зображення на лежачій під замикаючим елементом пачці, і можуть включати необхідні законом написи, наприклад попереджувальну медичну інформацію. У кращому варіанті, замикаючий елемент може бути прозорим або щонайменше частково прозорим для того, щоб була видна пачка, що перебуває під ним. Це особливо важливо, якщо замикаючий елемент повинен наноситися зверху надрукованого на пачці зображення, наприклад, товарного знаку або попереджувального медичного напису. Короткий опис креслень 2 UA 102399 C2 5 10 15 20 Використовувані тільки як приклади варіанти здійснення даного винаходу описуються з посиланням на прикладені креслення, на яких: на фіг. 1 представлена пачка відповідно до винаходу; па фіг. 2 представлена пачка відповідно до винаходу у процесі використання, в якої наклейка прикріплена зверху складеної частини пачки для зменшення ширини пачки. Докладний опис здійснення винаходу На фіг. 1 наведене загальне зображення м'якої сигаретної пачки 1 відповідно до кращого варіанта здійснення винаходу. У верхній частині пачка має зону доступу, яка початково закрита. Митна марка 4 проходить поперек верхньої поверхні пачки. У пачки також є замикаючий елемент 5, який включає наклейку, що самоклеїться. Наклейка 5 прикріплюється на передню поверхню пачки у середині її поздовжнього розміру. Наклейка 5 має пелюсток 6 без клейового шару, що спрощує її відділення від пачки й прикріплення до пачки рукою. На фіг. 2 показана запропонована у винаході пачка у процесі використання, коли з пачки витягнуто декілька сигарет. Частина шару 3 внутрішнього впакування з металізованого паперу у зоні доступу у верхній частині пачки була вилучена, оголивши сигарети 7, що перебувають у пачці 1. Бічна поверхня 8 пачки складена всередину, роблячи пачку більше вузькою. Наклейка 5 щонайменше частково відділена від передньої поверхні пачки й повторно прикріплена так, що наклейка 5 втримує пачку у складеному стані, зменшивши її розміри у порівнянні з її вихідним станом до розкриття, завдяки чому сигарети 7 втримуються у пачці більше щільно, і запобігається випадання сигарет 7, що залишилися, із пачки. Для фахівця повинно бути зрозуміло, що в описаних вище варіантах здійснення можливі різні модифікації. Відповідно, область вимог винаходу визначається прикладеною формулою винаходу та її еквівалентами. 25 ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 1. Деформівна пачка для курильних виробів, що має зовнішні поверхні, зону доступу до курильних виробів і замикаючий елемент, який включає відокремлювану наклейку, прикріплену до поверхні пачки, і виконаний з можливістю повторного прикріплення поперек пачки для втримання її у деформованому стані, завдяки чому внутрішні розміри пачки можуть бути зменшені після того, як пачка розкрита та її вміст став доступним, і при цьому замикаючий елемент не закриває зони доступу до курильних виробів. 2. Пачка за п. 1, в якій замикаючий елемент нанесений на передню поверхню пачки. 3. Пачка за одним з пп. 1 або 2, в якій замикаючий елемент виконаний з можливістю нанесення поперек одного або більше ребер, які утворені двома або більше з поверхонь пачки. 4. Пачка за будь-яким із попередніх пунктів, в якій замикаючий елемент нанесений навколо середини однієї або більше поверхонь пачки. 5. Пачка за будь-яким із попередніх пунктів, що має поздовжню вісь, а замикаючий елемент розташований у напрямку, поперечному цій поздовжній осі. 6. Пачка за будь-яким із попередніх пунктів, в якій наклейка має пелюсток, що не прилипає, для полегшення її відділення від пачки й прикріплення назад. 7. Пачка за будь-яким із попередніх пунктів, в якій зона доступу до курильних виробів перебуває на верхній поверхні пачки. 8. Пачка за будь-яким із попередніх пунктів, яка являє собою м'яку сигаретну пачку. 9. Пачка за будь-яким із попередніх пунктів, в якій замикаючий елемент може бути використаний для втримання пачки у конфігурації зі зменшеною шириною. 10. Пачка за будь-яким із попередніх пунктів, в якій замикаючий елемент може бути використаний для втримання бічної поверхні пачки у складеному стані. 11. Пачка за будь-яким із попередніх пунктів, що містить сигарети. 12. Спосіб зменшення розмірів деформівної пачки, що містить курильні вироби, що має зовнішні поверхні, зону доступу до курильних виробів і замикаючий елемент, який включає відокремлювану наклейку, прикріплену до поверхні пачки, при здійсненні якого, після добування одного або декількох курильних виробів із пачки, повторно прикріплюють наклейку поперек пачки так, щоб не закривати зону доступу до курильних виробів і підтримувати деформований стан пачки, тим самим зменшуючи внутрішні розміри пачки. 13. Спосіб за п. 12, у якому наклейку прикріплюють до передньої поверхні пачки, а при повторному прикріпленні наклейки її розташовують поперек одного або більше ребер, утворених двома або більше поверхнями пачки. 3 UA 102399 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
