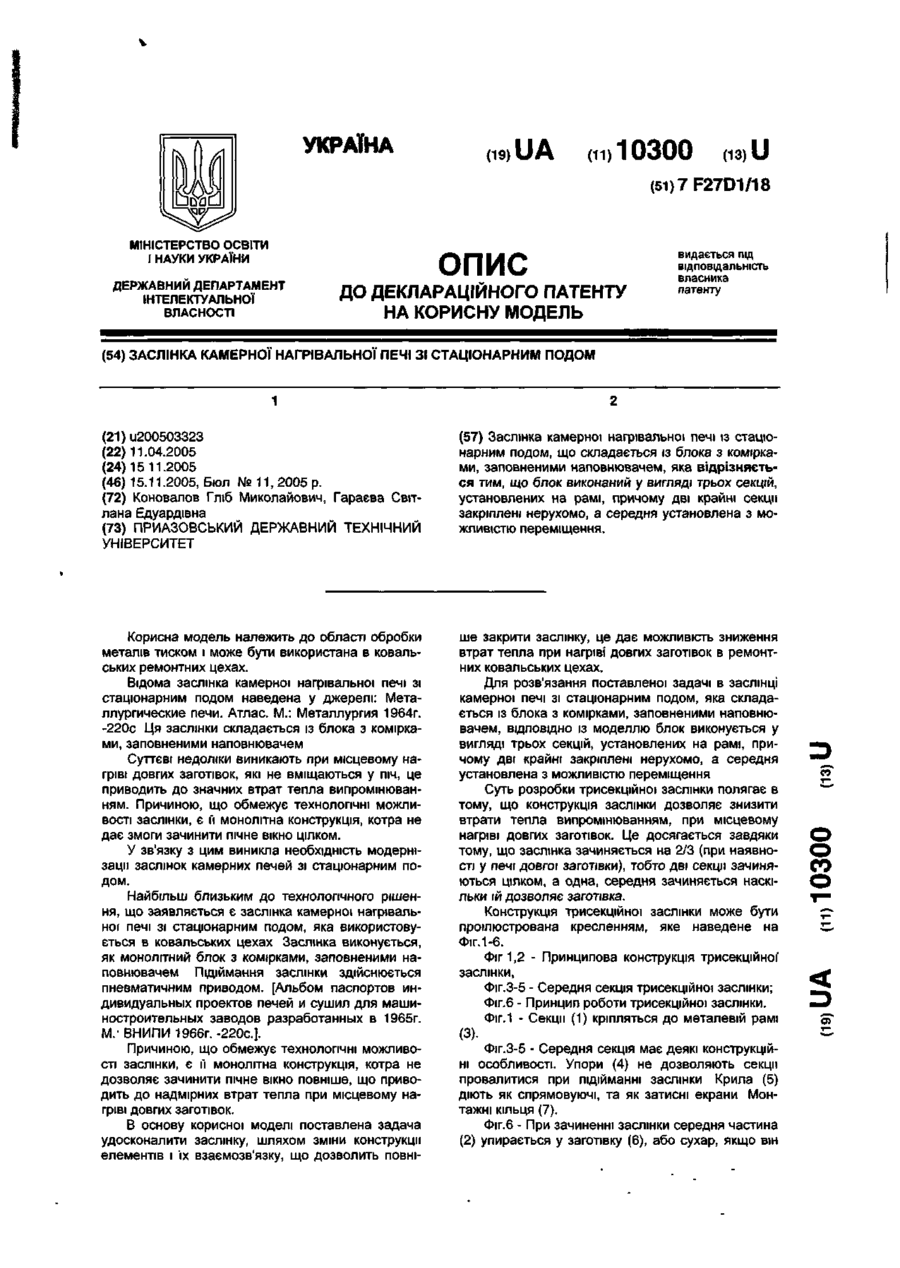

Заслінка камерної нагрівальної печі зі стаціонарним подом

Заслінка камерної нагрівальної печі із стаціонарним подом, що складається із блока з комірками, заповненими наповнювачем, яка відрізняється тим, що блок виконаний у вигляді трьох секцій, установлених на рамі, причому дві крайні секції закріплені нерухомо, а середня установлена з можливістю переміщення. Корисна модель належить до області обробки металів тиском і може бути використана в ковальських ремонтних цехах. Відома заслінка камерної нагрівальної печі зі стаціонарним подом наведена у джерелі: Металлургические печи. Атлас. М : Металлургия 1964г. -220с Ця заслінки складається із блока з комірками, заповненими наповнювачем. Суттєві недоліки виникають при місцевому нагріві довгих заготівок, які не вміщаються у піч, це приводить до значних втрат тепла випромінюванням Причиною, що обмежує технологічні можливості заслінки, є її монолітна конструкція, котра не дає змоги зачинити пічне вікно цілком. У зв'язку з цим виникла необхідність модернізації заслінок камерних печей зі стаціонарним подом. Найбільш близьким до технологічного рішення, що заявляється є заслінка камерної нагрівальної печі зі стаціонарним подом, яка використовується в ковальських цехах. Заслінка виконується, як монолітний блок з комірками, заповненими наповнювачем. Підіймання заслінки здійснюється пневматичним приводом. [Альбом паспортов индивидуальных проектов печей и сушил для машиностроительных заводов разработанных в 1965г М.. ВНИПИ 1966г -220с]. Причиною, що обмежує технологічні можливості заслінки, є її монолітна конструкція, котра не дозволяє зачинити пічне вікно повніше, що приводить до надмірних втрат тепла при місцевому нагріві довгих заготівок В основу корисної моделі поставлена задача удосконалити заслінку, шляхом зміни конструкції елементів і їх взаємозв'язку, що дозволить повні ше закрити заслінку, це дає можливість зниження втрат тепла при нагріві довгих заготівок в ремонтних ковальських цехах. Для розв'язання поставленої задачі в заслінці камерної печі зі стаціонарним подом, яка складається із блока з комірками, заповненими наповнювачем, ВІДПОВІДНО із моделлю блок виконується у вигляді трьох секцій, установлених на рамі, причому дві крайні закріплені нерухомо, а середня установлена з можливістю переміщення Суть розробки трисекційної заслінки полягає в тому, що конструкція заслінки дозволяє знизити втрати тепла випромінюванням, при місцевому нагріві довгих заготівок Це досягається завдяки тому, що заслінка зачиняється на 2/3 (при наявності у печі довгої заготівки), тобто дві секції зачиняються цілком, а одна, середня зачиняється наскільки їй дозволяє заготівка. Конструкція трисекційної заслінки може бути проілюстрована кресленням, яке наведене на Фіг 1-6: Фіг 1,2 - Принципова конструкція трисекційної заслінки; Фіг.3-5 - Середня секція трисекційної заслінки, Фіг.6 - Принцип роботи трисекційної заслінки Фіг. 1 - Секції (1) кріпляться до металевій рамі (3). Фіг 3-5 - Середня секція має деякі конструкційні особливості Упори (4) не дозволяють секції провалитися при підійманні заслінки. Крила (5) діють як спрямовуючі, та як затисні екрани. Монтажні кільця (7) Фіг.6 - При зачиненні заслінки середня частина (2) упирається у заготівку (6), або сухар, якщо він со О) 10300 1200 і і і 1000 ^гратмт«пгв1 | 800 £ 600 & » 400 - — — — ffl — — — — Втраті» теппв2 200 і лі 150 200 250 300 350 Діаметр заготівки Фіг.7 л 1400 . 1200 ' і т ж і I а С ш ••* оии 600 400 * 200 0 200 *"* ВгрК7ИТ«ППі|і т +~ ф ф 1 * ~ — : . . _ _ і ^ ^ ^ і г 300 "~ Маш 4 400 500 600 Розмір заготівками* Фіг.8 Комп ютерна верстка Л Литвиненко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601 УКРАЇНА UA (11)10300 (із) U (51)7F27D1/18 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ЗАСЛІНКА КАМЕРНОЇ НАГРІВАЛЬНОЇ ПЕЧІ ЗІ СТАЦІОНАРНИМ ПОДОМ (21)и200503323 (22)11.04.2005 (24)15 11.2005 (46) 15.11.2005, Бюл № 11, 2005 р. (72) Коновалов Гліб Миколайович, Гараєва Світлана Едуардівна (73) ПРИАЗОВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ (57) Заслінка камерної нагрівальної печі із стаціонарним подом, що складається із блока з комірками, заповненими наповнювачем, яка відрізняється тим, що блок виконаний у вигляді трьох секцій, установлених на рамі, причому дві крайні секції закріплені нерухомо, а середня установлена з можливістю переміщення. Корисна модель належить до області обробки металів тиском і може бути використана в ковальських ремонтних цехах. Відома заслінка камерної нагрівальної печі зі стаціонарним подом наведена у джерелі: Металлургические печи. Атлас. М.: Металлургия 1964г. -220с Ця заслінки складається із блока з комірками, заповненими наповнювачем Суттєві недоліки виникають при місцевому нагріві довгих заготівок, які не вміщаються у піч, це приводить до значних втрат тепла випромінюванням. Причиною, що обмежує технологічні можливості заслінки, є її монолітна конструкція, котра не дає змоги зачинити пічне вікно цілком. У зв'язку з цим виникла необхідність модернізації заслінок камерних печей зі стаціонарним подом. Найбільш близьким до технологічного рішення, що заявляється є заслінка камерної нагрівальної печі зі стаціонарним подом, яка використовується в ковальських цехах Заслінка виконується, як монолітний блок з комірками, заповненими наповнювачем Підіймання заслінки здійснюється пневматичним приводом. [Альбом паспортов индивидуальных проектов печей и сушил для машиностроительных заводов разработанных в 1965г. М.-ВНИПИ 1966г.-220с]. Причиною, що обмежує технологічні можливості заслінки, є її монолітна конструкція, котра не дозволяє зачинити пічне вікно повніше, що приводить до надмірних втрат тепла при місцевому нагріві довгих заготівок. В основу корисної моделі поставлена задача удосконалити заслінку, шляхом зміни конструкції елементів і їх взаємозв'язку, що дозволить повні ше закрити заслінку, це дає можливість зниження втрат тепла при нагріві довгих заготівок в ремонтних ковальських цехах. Для розв'язання поставленої задачі в заслінці камерної печі зі стаціонарним подом, яка складається із блока з комірками, заповненими наповнювачем, ВІДПОВІДНО із моделлю блок виконується у вигляді трьох секцій, установлених на рамі, причому дві крайні закріплені нерухомо, а середня установлена з можливістю переміщення Суть розробки трисекційної заслінки полягає в тому, що конструкція заслінки дозволяє знизити втрати тепла випромінюванням, при місцевому нагріві довгих заготівок. Це досягається завдяки тому, що заслінка зачиняється на 2/3 (при наявності у печі довгої заготівки), тобто дві секції зачиняються цілком, а одна, середня зачиняється наскільки їй дозволяє заготівка. Конструкція трисекційної заслінки може бути проілюстрована кресленням, яке наведене на Фіг.1-6. Фіг 1,2 - Принципова конструкція трисекційної заслінки, Фіг.3-5 - Середня секція трисекційної заслінки; Фіг.6 - Принцип роботи трисекційної заслінки. Фіг.1 - Секції (1) кріпляться до металевій рамі (3). Фіг.3-5 - Середня секція має деякі конструкційні особливості. Упори (4) не дозволяють секції провалитися при підійманні заслінки Крила (5) діють як спрямовуючі, та як затисні екрани Монтажні кільця (7). Фіг.6 - При зачиненні заслінки середня частина (2) упирається у заготівку (6), або сухар, якщо він со о О) 10300 4 потрібен, тоді як секції (1) мають можливість зачиабсолютно чорного тіла; нитися цілком. Тпеч, Т в - температура печі та повітря, К; У підтвердження ефективності трисекційної F - площа вікна відняти площу переріза заготі2 заслінки наводиться зрівняльний розрахунок втрат вки, м ; тепла при використанні звичайної та трисекційної Ф - коефіцієнт діафрагмування; заслінки. Вихідними даними для розрахунку є шиФ=0,8 - коефіцієнт діафрагмування для нагріву рина пічного вікна Ві=1,392м, ширина середньої круглих у перерізу заготівок; секції В2=0,55м та стандартний ряд розмірів сорФ=0,83 - коефіцієнт діафрагмування нагріву тового прокату круглого та квадратного перерізу. квадратних у перерізу заготівок; Для розрахунку прийнято нагрів у продовж однієї - відрізок часу, год. години "т, ^4 'печ Q лnуVч4 = 0,01Cn и 2 100 Олуч = 0,01 5,7 (joo де 4 Со=5,7Вт/м град - коефіцієнт випромінювання {іоо J [юо J 0,8 0,24 1 = 635,8кДж Подальші розрахунки проводяться аналогічно. їх результати зведено у таблицях 1, 2. Таблиця 1 Втрата тепла при нагріві довгих заготівок круглого перерізу Діаметр, мм 190 195 200 210 220 230 240 250 300 320 Втрати тепла 1, кДж 635,8 636,8 662,3 688,9 715,3 741,8 768,24 794,7 927,2 980,2 Втрати тепла 2, кДж 185,4 187,4 198,6 190,3 192,4 199,3 200,4 206,3 217,9 222,5 Таблиця 2 Втрати тепла при нагріві довгих заготівок квадратного перерізу Розмір, мм 270 320 350 400 450 520 Втрати тепла 2, кДж 180,8 171,5 162,3 139 115,9 83,4 Втрати тепла 1, кДж 821,2 900,7 953,7 1099,4 1181,8 1291,8 За результатами розрахунків строїмо графіки наведені на Фіг.7, 8: Фіг.7 - Втрати тепла при місцевому нагріві довгих заготівок круглого перерізу. Фіг.8 - Втрати тепла при місцевому нагріві довгих заготівок квадратного перерізу. Фіг.7 - На верхній кривій "Втрати тепла 1" вказані втрати тепла при використанні звичайної заслінки. На нижній кривій "Втрати тепла 2" вказані втрати тепла при використанні трисекційної заслі нки. Фіг.8 - На верхній кривій "Втрати тепла 1" вказані втрати тепла при використанні звичайної заслінки. На нижній кривій "Втрати тепла 2" вказані втрати тепла при використанні трисекційної заслінки. Аналізуючи дані таблиць 1, 2 і графіків (Фіг.7, 8) можна зробити висновок, що використання трисекційної заслінки дозволяє у значній мірі знизити втрати тепла. 1 ¥-¥ ООЄОІ. 10300 1200 і і 1000 | втрат* r«nra1^ * * 800 £ бш е в & 400 — — — - — ш Втрати гелпа2 200 0150 200 250 300 360 Діаметр заготівки Фіг.7 Ж „ с ^ 1400 1200 1000 800 600 £ 400 Ш 200 і і 200 і Втрктн тепла : s І трат* 300 ; 400 500 600 Розмір заготівкмгмм. Фіг.8 Комп'ютерна верстка Л Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
