Пристрій для визначення різниці механічних напружень у феромагнітних конструкціях
Номер патенту: 103163
Опубліковано: 10.12.2015
Автори: Шапран Євген Миколайович, Бойко Григорій Олексійович, Марченко Дмитро Миколайович, Бігвава Віталій Антонович, Смірний Михайло Федорович
Формула / Реферат

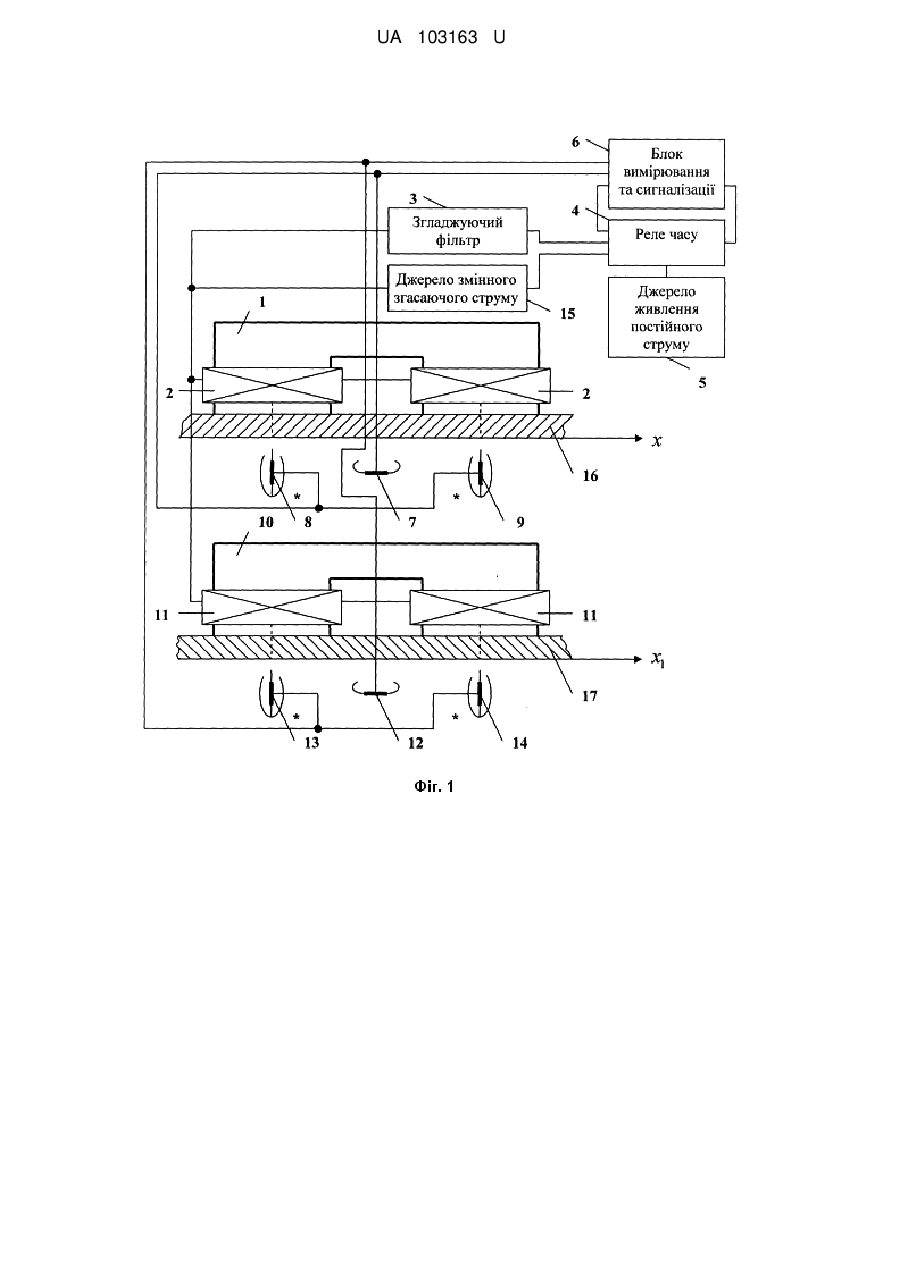

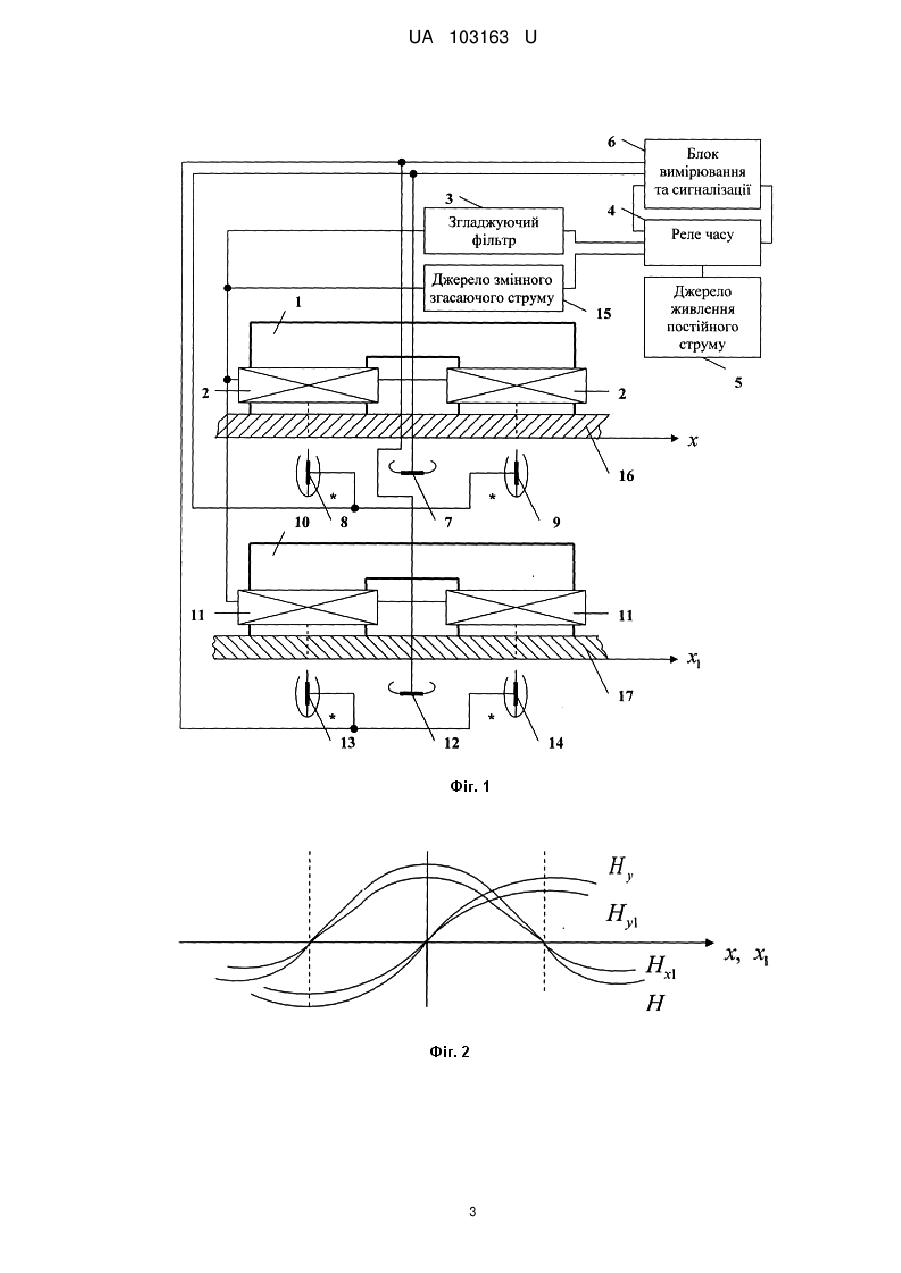

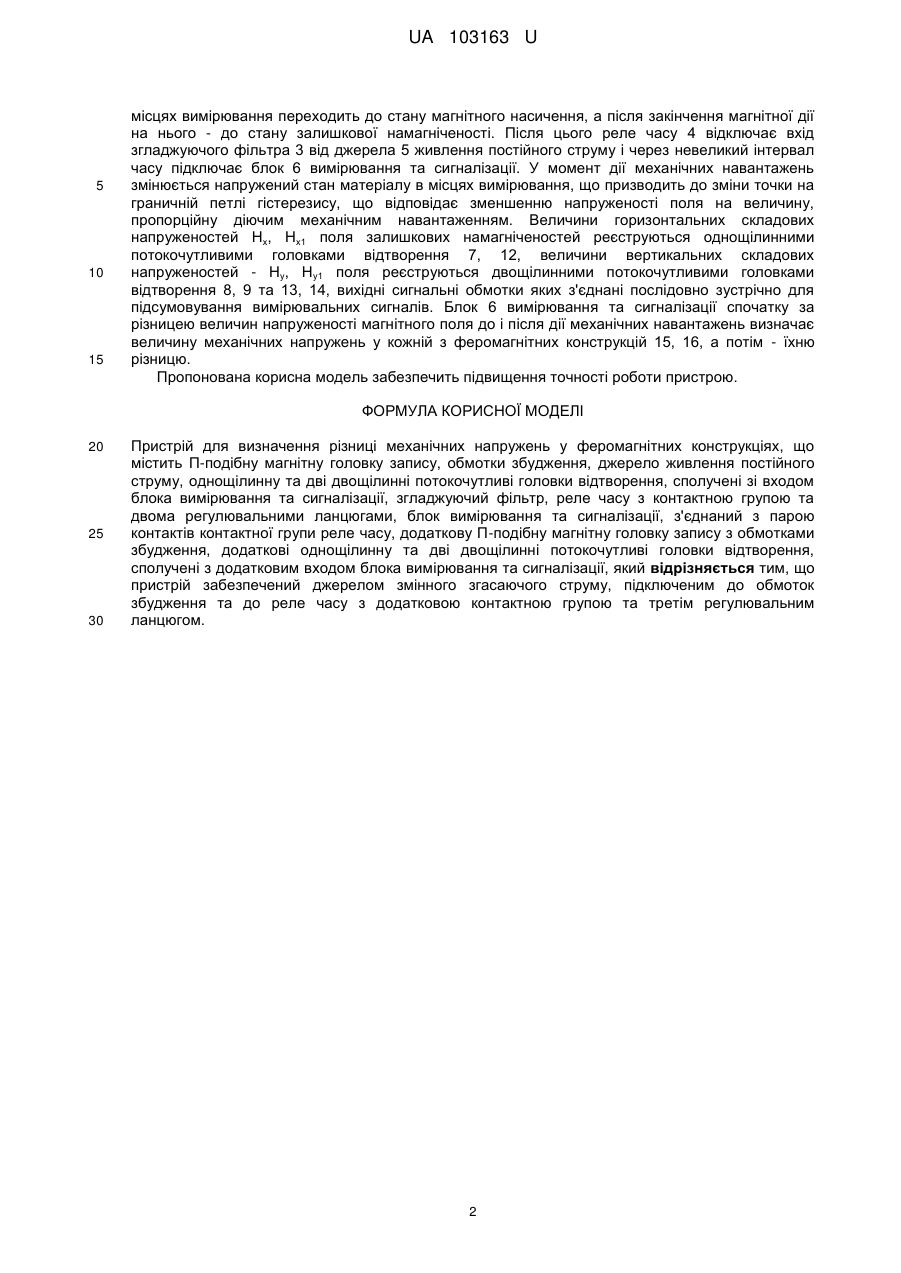

Пристрій для визначення різниці механічних напружень у феромагнітних конструкціях, що містить П-подібну магнітну головку запису, обмотки збудження, джерело живлення постійного струму, однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені зі входом блока вимірювання та сигналізації, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, додаткову П-подібну магнітну головку запису з обмотками збудження, додаткові однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені з додатковим входом блока вимірювання та сигналізації, який відрізняється тим, що пристрій забезпечений джерелом змінного згасаючого струму, підключеним до обмоток збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом.
Текст
Реферат: Пристрій для визначення різниці механічних напружень у феромагнітних конструкціях містить П-подібну магнітну головку запису, обмотки збудження, джерело живлення постійного струму, однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені зі входом блока вимірювання та сигналізації, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, додаткову П-подібну магнітну головку запису з обмотками збудження, додаткові однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені з додатковим входом блока вимірювання та сигналізації. Пристрій забезпечений джерелом змінного згасаючого струму, підключеним до обмоток збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом. UA 103163 U (12) UA 103163 U UA 103163 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки і може бути використана для вимірювання різниці механічних напружень у феромагнітних конструкціях. Відомий пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить П-подібну магнітну головку запису, обмотки збудження, джерело живлення постійного струму, однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені зі входом блока вимірювання та сигналізації, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, додаткову П-подібну магнітну головку запису з обмотками збудження, додатковими однощілинною та двома двощілинними потокочутливими головками відтворення, сполученими з додатковим входом блока вимірювання та сигналізації [див. патент України № 83513, G01G 7/00, опубл. 10.09.2013, бюл. № 17]. Цей пристрій вибрано як найближчий аналог. Недоліком відомого пристрою є те, що можлива вихідна спонтанна намагніченість феромагнітних конструкцій створює зовнішнє магнітне поле, що призводить до зменшення точності визначення механічних напружень. В основу корисної моделі поставлено задачу вдосконалення пристрою для визначення механічних напружень у феромагнітних конструкціях шляхом того, що пристрій забезпечений джерелом змінного згасаючого струму, підключеним до обмоток збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом, що дозволить суттєво підвищити точність визначення різниці механічних напружень. Поставлена задача вирішується тим, що у пристрої для визначення різниці механічних напружень у феромагнітних конструкціях, що містить П-подібну магнітну головку запису, обмотки збудження, джерело живлення постійного струму, однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені зі входом блока вимірювання та сигналізації, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, додаткову П-подібну магнітну головку запису з обмотками збудження, додаткові однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені з додатковим входом блока вимірювання та сигналізації, згідно з корисною моделлю, пристрій забезпечений джерелом змінного згасаючого струму, підключеним до обмоток збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом. Суть корисної моделі пояснюється кресленнями, де зображено пристрій для визначення різниці механічних напружень у феромагнітних конструкціях (фіг. 1), що містить основну Пподібну магнітну головку запису 1 з обмотками збудження 2, згладжуючий фільтр 3, сполучений виходом з обмотками збудження 2, реле часу 4 з контактною групою і трьома регулювальними ланцюгами (не показані), джерело 5 живлення постійного струму, блок 6 вимірювання та сигналізації, з'єднаний з реле часу 4, сполучений входом з основною однощілинною потокочутливою головкою відтворення 7, двома основними двощілинними потокочутливими головками відтворення 8, 9, при цьому обмотки двощілинних потокочутливих головок відтворення 8, 9 з'єднано з обмоткою однощілинної потокочутливої головки відтворення 7 послідовно зустрічно, додаткову П-подібну магнітну головку запису 10 з обмотками збудження 11, з'єднаними зі згладжуючим фільтром 3, додаткову однощілинну потокочутливу головку відтворення 12, додаткові двощілинні потокочутливі головки відтворення 13, 14, при цьому обмотки двощілинних потокочутливих головок відтворення 13, 14, з'єднано з обмоткою однощілинної потокочутливої головки відтворення 12 послідовно зустрічно та підключено до додаткового входу блока 6 вимірювання та сигналізації, а також містить джерело 15 змінного згасаючого струму, підключене до обмоток збудження та до реле часу 4 з додатковою контактною групою та третім регулювальним ланцюгом. На фіг. 2 показано горизонтальні Нx, Нх1 та вертикальні Ну, Ну1 складові напруженостей магнітного поля залишкової намагніченості з протилежних боків феромагнітних конструкцій 16, 17 відповідно вздовж осей x, х1. Пристрій для визначення різниці механічних напружень у феромагнітних конструкціях працює таким чином. П-подібні магнітні головки запису 1, 10 встановлюються в місці визначення різниці механічних напружень відповідно у феромагнітних конструкціях 16, 17. Перед механічним навантаженням запускають реле часу 4, яке першою контактною групою підключає обмотки збудження 2, 11 до джерела 15 змінного згасаючого струму, під впливом якого феромагнітні конструкції 16, 17 розмагнічуються. Потім реле часу 4 своєю першою контактною групою відключає обмотки збудження 2, 11 від джерела 15 змінного згасаючого струму, а другою контактною групою підключає обмотки збудження 2, 11 через згладжуючий фільтр 3 до джерела 5 живлення постійного струму. Під впливом імпульсного магнітного поля матеріал в 1 UA 103163 U 5 10 15 місцях вимірювання переходить до стану магнітного насичення, а після закінчення магнітної дії на нього - до стану залишкової намагніченості. Після цього реле часу 4 відключає вхід згладжуючого фільтра 3 від джерела 5 живлення постійного струму і через невеликий інтервал часу підключає блок 6 вимірювання та сигналізації. У момент дії механічних навантажень змінюється напружений стан матеріалу в місцях вимірювання, що призводить до зміни точки на граничній петлі гістерезису, що відповідає зменшенню напруженості поля на величину, пропорційну діючим механічним навантаженням. Величини горизонтальних складових напруженостей Нх, Нх1 поля залишкових намагніченостей реєструються однощілинними потокочутливими головками відтворення 7, 12, величини вертикальних складових напруженостей - Ну, Ну1 поля реєструються двощілинними потокочутливими головками відтворення 8, 9 та 13, 14, вихідні сигнальні обмотки яких з'єднані послідовно зустрічно для підсумовування вимірювальних сигналів. Блок 6 вимірювання та сигналізації спочатку за різницею величин напруженості магнітного поля до і після дії механічних навантажень визначає величину механічних напружень у кожній з феромагнітних конструкцій 15, 16, а потім - їхню різницю. Пропонована корисна модель забезпечить підвищення точності роботи пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Пристрій для визначення різниці механічних напружень у феромагнітних конструкціях, що містить П-подібну магнітну головку запису, обмотки збудження, джерело живлення постійного струму, однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені зі входом блока вимірювання та сигналізації, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, додаткову П-подібну магнітну головку запису з обмотками збудження, додаткові однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені з додатковим входом блока вимірювання та сигналізації, який відрізняється тим, що пристрій забезпечений джерелом змінного згасаючого струму, підключеним до обмоток збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом. 2 UA 103163 U 3 UA 103163 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for determining the difference of mechanical stresses in ferromagnetic structures
Автори англійськоюSmyrnyi Mykhailo Fedorovych, Marchenko Dmytro Mykolayovych, Shapran Yevhen Mykolayovych, Boiko Grygorii Oleksiyovuch, Bigva Vitalii Antonovych
Назва патенту російськоюУстройство для определения разницымеханических напряжений в ферромагнитныхконструкциях
Автори російськоюСмирный Михаил Федорович, Марченко Дмитрий Николаевич, Шапран Евгений Николаевич, Бойко Григорий Алексеевич, Бигвава Виталий Антонович
МПК / Мітки
МПК: G01L 1/00
Мітки: механічних, феромагнітних, напружень, конструкціях, визначення, пристрій, різниці
