Сидіння для лавки

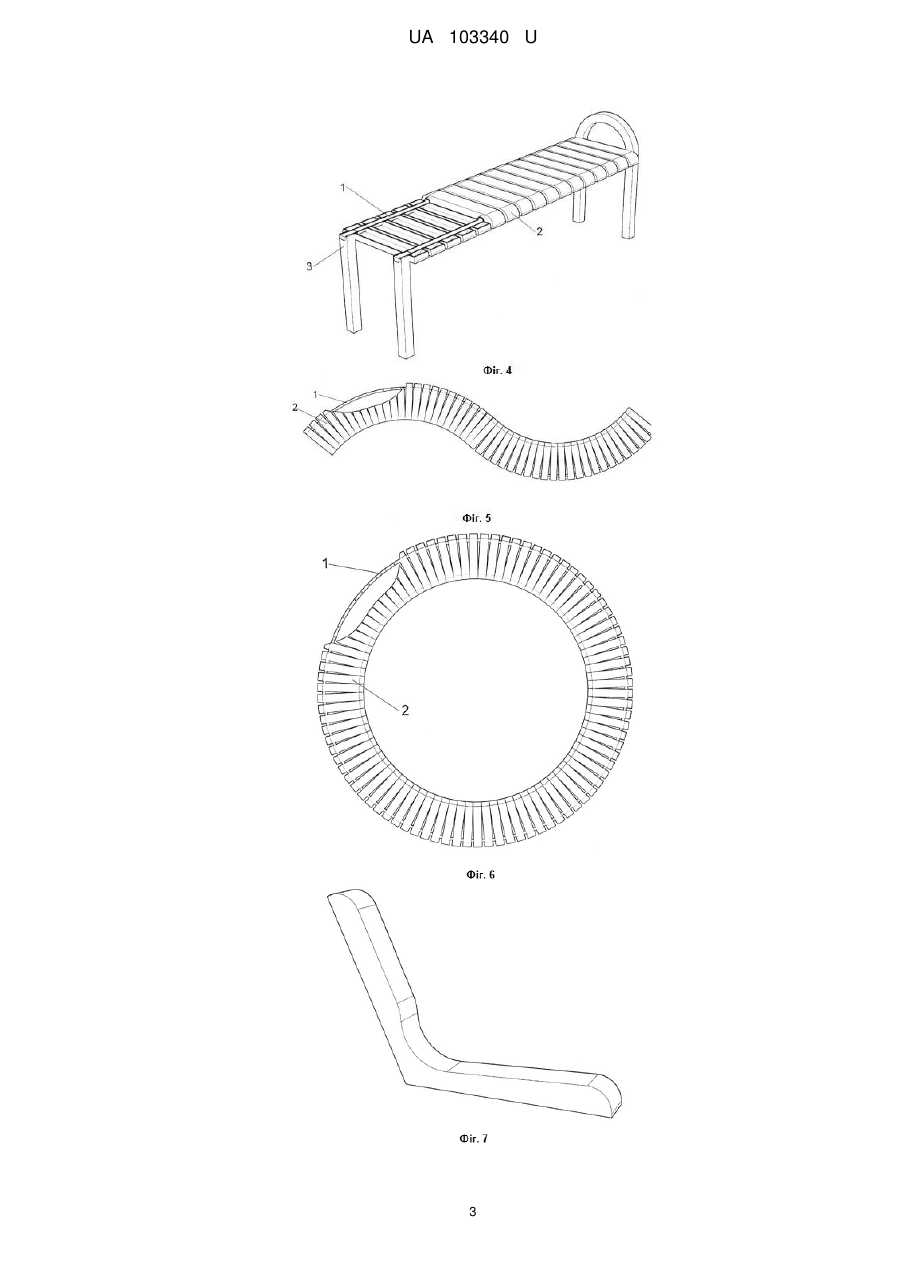

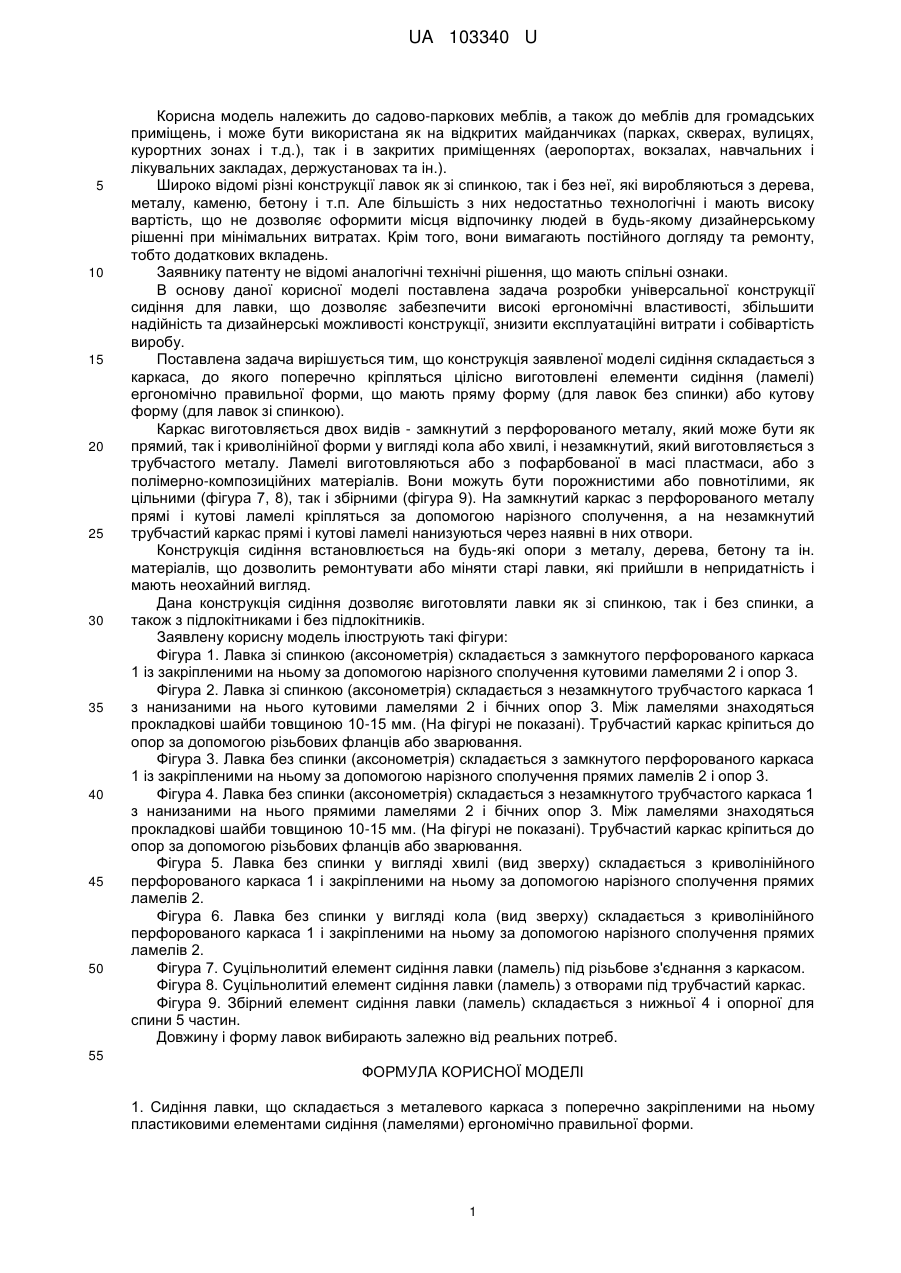

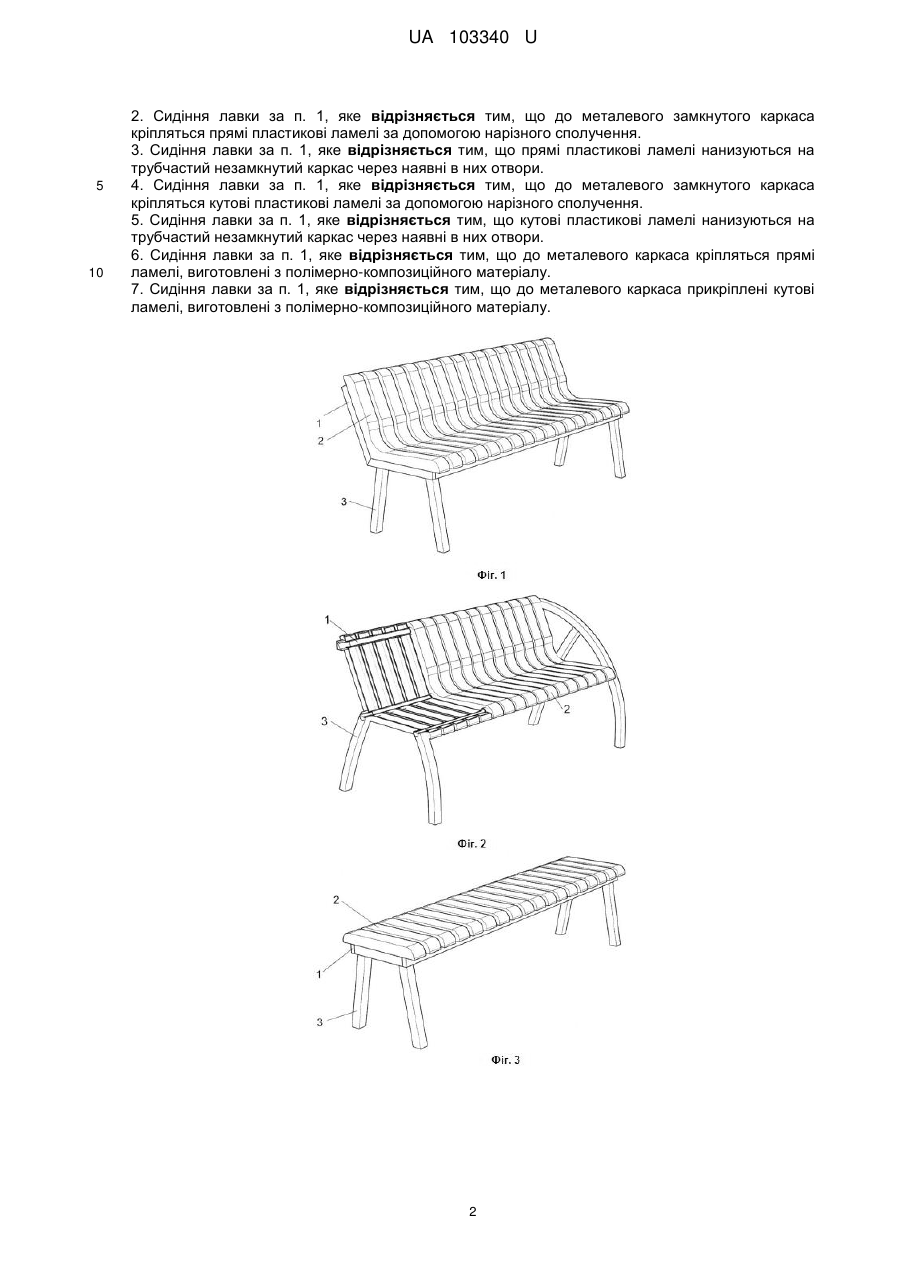

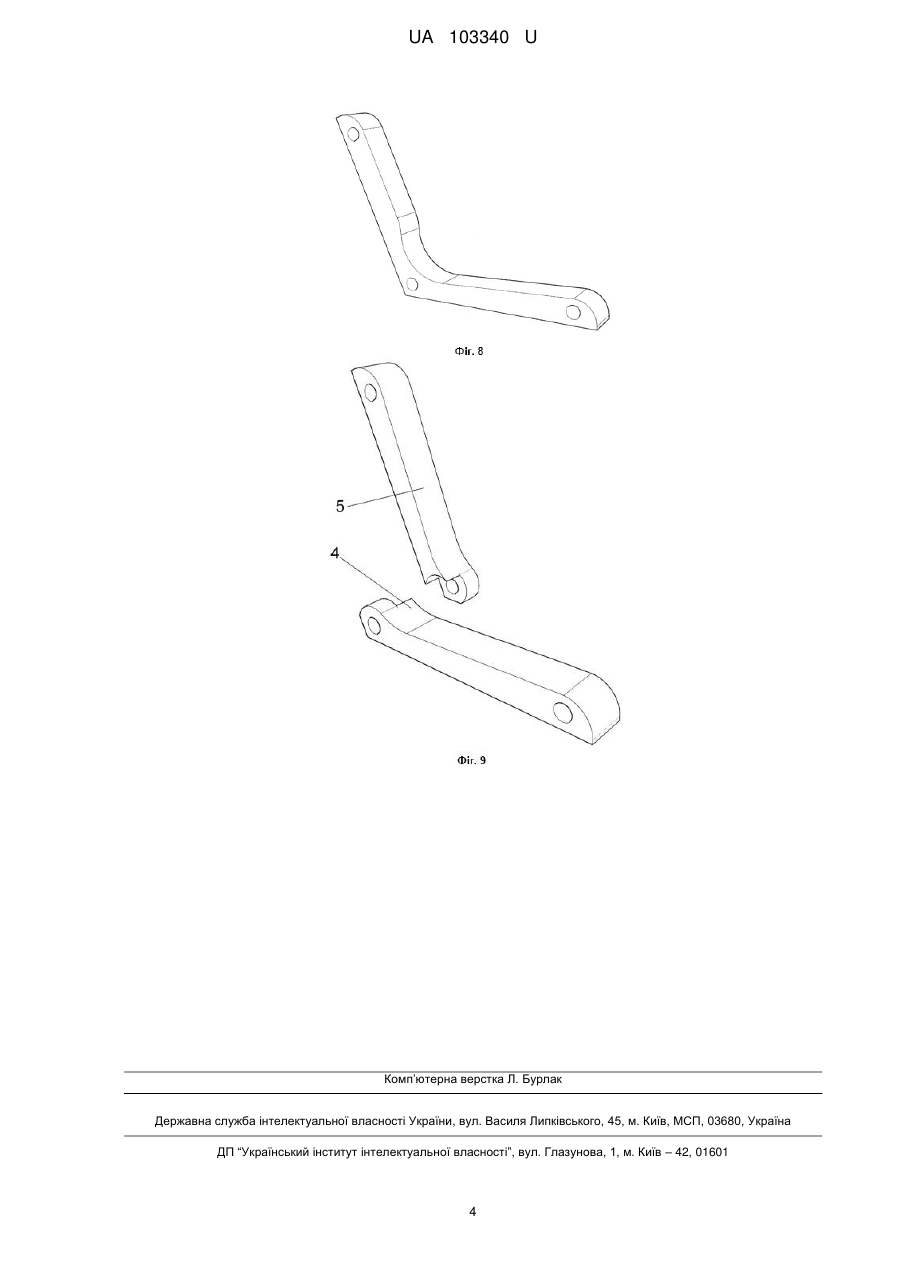

Реферат: UA 103340 U UA 103340 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до садово-паркових меблів, а також до меблів для громадських приміщень, і може бути використана як на відкритих майданчиках (парках, скверах, вулицях, курортних зонах і т.д.), так і в закритих приміщеннях (аеропортах, вокзалах, навчальних і лікувальних закладах, держустановах та ін.). Широко відомі різні конструкції лавок як зі спинкою, так і без неї, які виробляються з дерева, металу, каменю, бетону і т.п. Але більшість з них недостатньо технологічні і мають високу вартість, що не дозволяє оформити місця відпочинку людей в будь-якому дизайнерському рішенні при мінімальних витратах. Крім того, вони вимагають постійного догляду та ремонту, тобто додаткових вкладень. Заявнику патенту не відомі аналогічні технічні рішення, що мають спільні ознаки. В основу даної корисної моделі поставлена задача розробки універсальної конструкції сидіння для лавки, що дозволяє забезпечити високі ергономічні властивості, збільшити надійність та дизайнерські можливості конструкції, знизити експлуатаційні витрати і собівартість виробу. Поставлена задача вирішується тим, що конструкція заявленої моделі сидіння складається з каркаса, до якого поперечно кріпляться цілісно виготовлені елементи сидіння (ламелі) ергономічно правильної форми, що мають пряму форму (для лавок без спинки) або кутову форму (для лавок зі спинкою). Каркас виготовляється двох видів - замкнутий з перфорованого металу, який може бути як прямий, так і криволінійної форми у вигляді кола або хвилі, і незамкнутий, який виготовляється з трубчастого металу. Ламелі виготовляються або з пофарбованої в масі пластмаси, або з полімерно-композиційних матеріалів. Вони можуть бути порожнистими або повнотілими, як цільними (фігура 7, 8), так і збірними (фігура 9). На замкнутий каркас з перфорованого металу прямі і кутові ламелі кріпляться за допомогою нарізного сполучення, а на незамкнутий трубчастий каркас прямі і кутові ламелі нанизуються через наявні в них отвори. Конструкція сидіння встановлюється на будь-які опори з металу, дерева, бетону та ін. матеріалів, що дозволить ремонтувати або міняти старі лавки, які прийшли в непридатність і мають неохайний вигляд. Дана конструкція сидіння дозволяє виготовляти лавки як зі спинкою, так і без спинки, а також з підлокітниками і без підлокітників. Заявлену корисну модель ілюструють такі фігури: Фігура 1. Лавка зі спинкою (аксонометрія) складається з замкнутого перфорованого каркаса 1 із закріпленими на ньому за допомогою нарізного сполучення кутовими ламелями 2 і опор 3. Фігура 2. Лавка зі спинкою (аксонометрія) складається з незамкнутого трубчастого каркаса 1 з нанизаними на нього кутовими ламелями 2 і бічних опор 3. Між ламелями знаходяться прокладкові шайби товщиною 10-15 мм. (На фігурі не показані). Трубчастий каркас кріпиться до опор за допомогою різьбових фланців або зварювання. Фігура 3. Лавка без спинки (аксонометрія) складається з замкнутого перфорованого каркаса 1 із закріпленими на ньому за допомогою нарізного сполучення прямих ламелів 2 і опор 3. Фігура 4. Лавка без спинки (аксонометрія) складається з незамкнутого трубчастого каркаса 1 з нанизаними на нього прямими ламелями 2 і бічних опор 3. Між ламелями знаходяться прокладкові шайби товщиною 10-15 мм. (На фігурі не показані). Трубчастий каркас кріпиться до опор за допомогою різьбових фланців або зварювання. Фігура 5. Лавка без спинки у вигляді хвилі (вид зверху) складається з криволінійного перфорованого каркаса 1 і закріпленими на ньому за допомогою нарізного сполучення прямих ламелів 2. Фігура 6. Лавка без спинки у вигляді кола (вид зверху) складається з криволінійного перфорованого каркаса 1 і закріпленими на ньому за допомогою нарізного сполучення прямих ламелів 2. Фігура 7. Суцільнолитий елемент сидіння лавки (ламель) під різьбове з'єднання з каркасом. Фігура 8. Суцільнолитий елемент сидіння лавки (ламель) з отворами під трубчастий каркас. Фігура 9. Збірний елемент сидіння лавки (ламель) складається з нижньої 4 і опорної для спини 5 частин. Довжину і форму лавок вибирають залежно від реальних потреб. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Сидіння лавки, що складається з металевого каркаса з поперечно закріпленими на ньому пластиковими елементами сидіння (ламелями) ергономічно правильної форми. 1 UA 103340 U 5 10 2. Сидіння лавки за п. 1, яке відрізняється тим, що до металевого замкнутого каркаса кріпляться прямі пластикові ламелі за допомогою нарізного сполучення. 3. Сидіння лавки за п. 1, яке відрізняється тим, що прямі пластикові ламелі нанизуються на трубчастий незамкнутий каркас через наявні в них отвори. 4. Сидіння лавки за п. 1, яке відрізняється тим, що до металевого замкнутого каркаса кріпляться кутові пластикові ламелі за допомогою нарізного сполучення. 5. Сидіння лавки за п. 1, яке відрізняється тим, що кутові пластикові ламелі нанизуються на трубчастий незамкнутий каркас через наявні в них отвори. 6. Сидіння лавки за п. 1, яке відрізняється тим, що до металевого каркаса кріпляться прямі ламелі, виготовлені з полімерно-композиційного матеріалу. 7. Сидіння лавки за п. 1, яке відрізняється тим, що до металевого каркаса прикріплені кутові ламелі, виготовлені з полімерно-композиційного матеріалу. 2 UA 103340 U 3 UA 103340 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
