Селекційна молотарка соняшникова

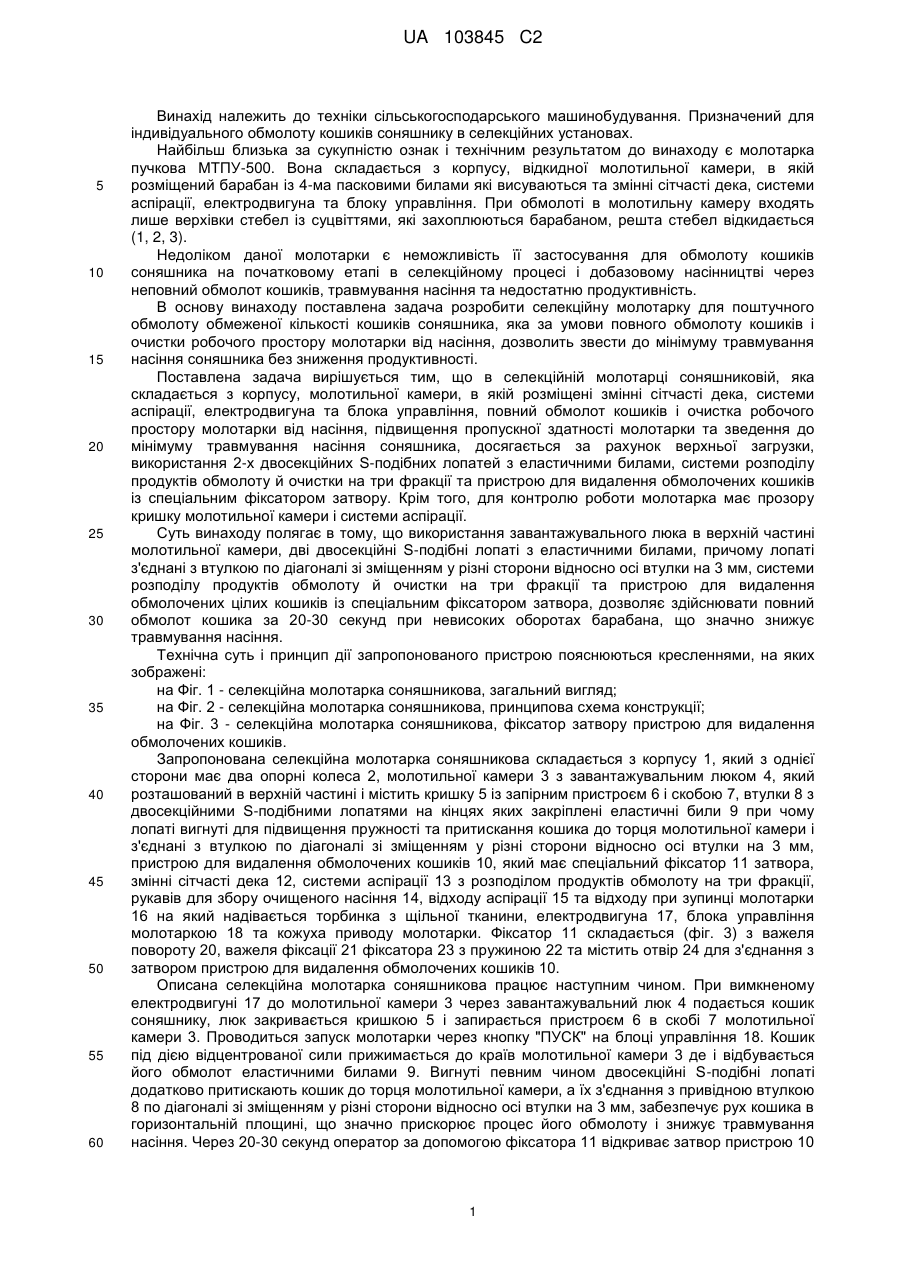

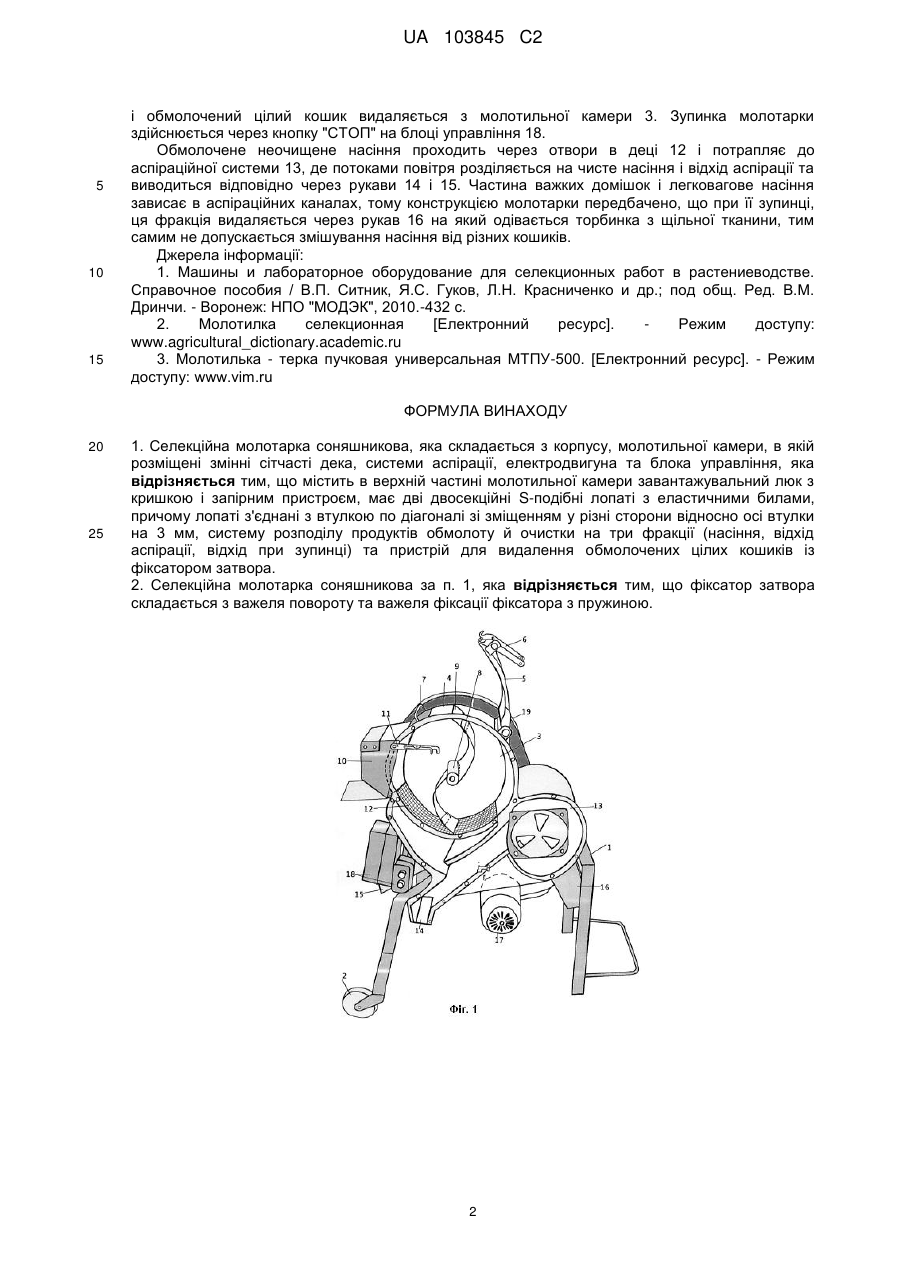

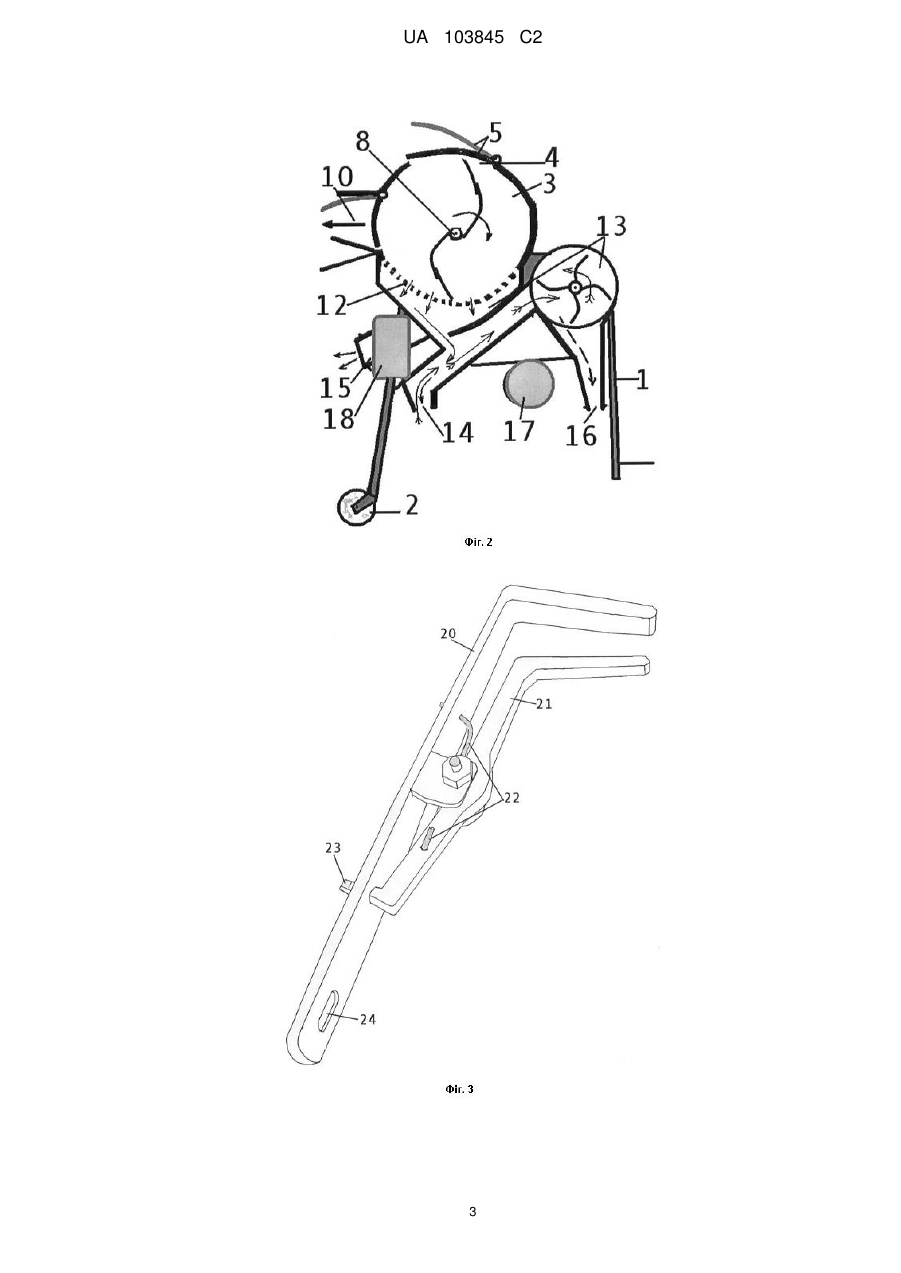

Реферат: Заявлена cелекційна молотарка соняшникова складається з корпусу, молотильної камери, в якій розміщені змінні сітчасті дека, системи аспірації, електродвигуна та блока управління. В верхній частині молотильної камери містить завантажувальний люк з кришкою і запірним пристроєм та має дві двосекційні S-подібні лопаті з еластичними билами. Лопаті з'єднані з втулкою по діагоналі зі зміщенням у різні сторони відносно осі втулки на 3 мм. Молотарка містить також систему розподілу продуктів обмолоту й очистки на три фракції (насіння, відхід аспірації, відхід при зупинці) та пристрій для видалення обмолочених цілих кошиків із фіксатором затвора. UA 103845 C2 (12) UA 103845 C2 UA 103845 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до техніки сільськогосподарського машинобудування. Призначений для індивідуального обмолоту кошиків соняшнику в селекційних установах. Найбільш близька за сукупністю ознак і технічним результатом до винаходу є молотарка пучкова МТПУ-500. Вона складається з корпусу, відкидної молотильної камери, в якій розміщений барабан із 4-ма пасковими билами які висуваються та змінні сітчасті дека, системи аспірації, електродвигуна та блоку управління. При обмолоті в молотильну камеру входять лише верхівки стебел із суцвіттями, які захоплюються барабаном, решта стебел відкидається (1, 2, 3). Недоліком даної молотарки є неможливість її застосування для обмолоту кошиків соняшника на початковому етапі в селекційному процесі і добазовому насінництві через неповний обмолот кошиків, травмування насіння та недостатню продуктивність. В основу винаходу поставлена задача розробити селекційну молотарку для поштучного обмолоту обмеженої кількості кошиків соняшника, яка за умови повного обмолоту кошиків і очистки робочого простору молотарки від насіння, дозволить звести до мінімуму травмування насіння соняшника без зниження продуктивності. Поставлена задача вирішується тим, що в селекційній молотарці соняшниковій, яка складається з корпусу, молотильної камери, в якій розміщені змінні сітчасті дека, системи аспірації, електродвигуна та блока управління, повний обмолот кошиків і очистка робочого простору молотарки від насіння, підвищення пропускної здатності молотарки та зведення до мінімуму травмування насіння соняшника, досягається за рахунок верхньої загрузки, використання 2-х двосекційних S-подібних лопатей з еластичними билами, системи розподілу продуктів обмолоту й очистки на три фракції та пристрою для видалення обмолочених кошиків із спеціальним фіксатором затвору. Крім того, для контролю роботи молотарка має прозору кришку молотильної камери і системи аспірації. Суть винаходу полягає в тому, що використання завантажувального люка в верхній частині молотильної камери, дві двосекційні S-подібні лопаті з еластичними билами, причому лопаті з'єднані з втулкою по діагоналі зі зміщенням у різні сторони відносно осі втулки на 3 мм, системи розподілу продуктів обмолоту й очистки на три фракції та пристрою для видалення обмолочених цілих кошиків із спеціальним фіксатором затвора, дозволяє здійснювати повний обмолот кошика за 20-30 секунд при невисоких оборотах барабана, що значно знижує травмування насіння. Технічна суть і принцип дії запропонованого пристрою пояснюються кресленнями, на яких зображені: на Фіг. 1 - селекційна молотарка соняшникова, загальний вигляд; на Фіг. 2 - селекційна молотарка соняшникова, принципова схема конструкції; на Фіг. 3 - селекційна молотарка соняшникова, фіксатор затвору пристрою для видалення обмолочених кошиків. Запропонована селекційна молотарка соняшникова складається з корпусу 1, який з однієї сторони має два опорні колеса 2, молотильної камери 3 з завантажувальним люком 4, який розташований в верхній частині і містить кришку 5 із запірним пристроєм 6 і скобою 7, втулки 8 з двосекційними S-подібними лопатями на кінцях яких закріплені еластичні били 9 при чому лопаті вигнуті для підвищення пружності та притискання кошика до торця молотильної камери і з'єднані з втулкою по діагоналі зі зміщенням у різні сторони відносно осі втулки на 3 мм, пристрою для видалення обмолочених кошиків 10, який має спеціальний фіксатор 11 затвора, змінні сітчасті дека 12, системи аспірації 13 з розподілом продуктів обмолоту на три фракції, рукавів для збору очищеного насіння 14, відходу аспірації 15 та відходу при зупинці молотарки 16 на який надівається торбинка з щільної тканини, електродвигуна 17, блока управління молотаркою 18 та кожуха приводу молотарки. Фіксатор 11 складається (фіг. 3) з важеля повороту 20, важеля фіксації 21 фіксатора 23 з пружиною 22 та містить отвір 24 для з'єднання з затвором пристрою для видалення обмолочених кошиків 10. Описана селекційна молотарка соняшникова працює наступним чином. При вимкненому електродвигуні 17 до молотильної камери 3 через завантажувальний люк 4 подається кошик соняшнику, люк закривається кришкою 5 і запирається пристроєм 6 в скобі 7 молотильної камери 3. Проводиться запуск молотарки через кнопку "ПУСК" на блоці управління 18. Кошик під дією відцентрованої сили прижимається до країв молотильної камери 3 де і відбувається його обмолот еластичними билами 9. Вигнуті певним чином двосекційні S-подібні лопаті додатково притискають кошик до торця молотильної камери, а їх з'єднання з привідною втулкою 8 по діагоналі зі зміщенням у різні сторони відносно осі втулки на 3 мм, забезпечує рух кошика в горизонтальній площині, що значно прискорює процес його обмолоту і знижує травмування насіння. Через 20-30 секунд оператор за допомогою фіксатора 11 відкриває затвор пристрою 10 1 UA 103845 C2 5 10 15 і обмолочений цілий кошик видаляється з молотильної камери 3. Зупинка молотарки здійснюється через кнопку "СТОП" на блоці управління 18. Обмолочене неочищене насіння проходить через отвори в деці 12 і потрапляє до аспіраційної системи 13, де потоками повітря розділяється на чисте насіння і відхід аспірації та виводиться відповідно через рукави 14 і 15. Частина важких домішок і легковагове насіння зависає в аспіраційних каналах, тому конструкцією молотарки передбачено, що при її зупинці, ця фракція видаляється через рукав 16 на який одівається торбинка з щільної тканини, тим самим не допускається змішування насіння від різних кошиків. Джерела інформації: 1. Машины и лабораторное оборудование для селекционных работ в растениеводстве. Справочное пособия / В.П. Ситник, Я.С. Гуков, Л.Н. Красниченко и др.; под общ. Ред. В.М. Дринчи. - Воронеж: НПО "МОДЭК", 2010.-432 с. 2. Молотилка селекционная [Електронний ресурс]. Режим доступу: www.agricultural_dictionary.academic.ru 3. Молотилька - терка пучковая универсальная МТПУ-500. [Електронний ресурс]. - Режим доступу: www.vim.ru ФОРМУЛА ВИНАХОДУ 20 25 1. Селекційна молотарка соняшникова, яка складається з корпусу, молотильної камери, в якій розміщені змінні сітчасті дека, системи аспірації, електродвигуна та блока управління, яка відрізняється тим, що містить в верхній частині молотильної камери завантажувальний люк з кришкою і запірним пристроєм, має дві двосекційні S-подібні лопаті з еластичними билами, причому лопаті з'єднані з втулкою по діагоналі зі зміщенням у різні сторони відносно осі втулки на 3 мм, систему розподілу продуктів обмолоту й очистки на три фракції (насіння, відхід аспірації, відхід при зупинці) та пристрій для видалення обмолочених цілих кошиків із фіксатором затвора. 2. Селекційна молотарка соняшникова за п. 1, яка відрізняється тим, що фіксатор затвора складається з важеля повороту та важеля фіксації фіксатора з пружиною. 2 UA 103845 C2 3 UA 103845 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
