Селекційна молотарка-терка смт-1

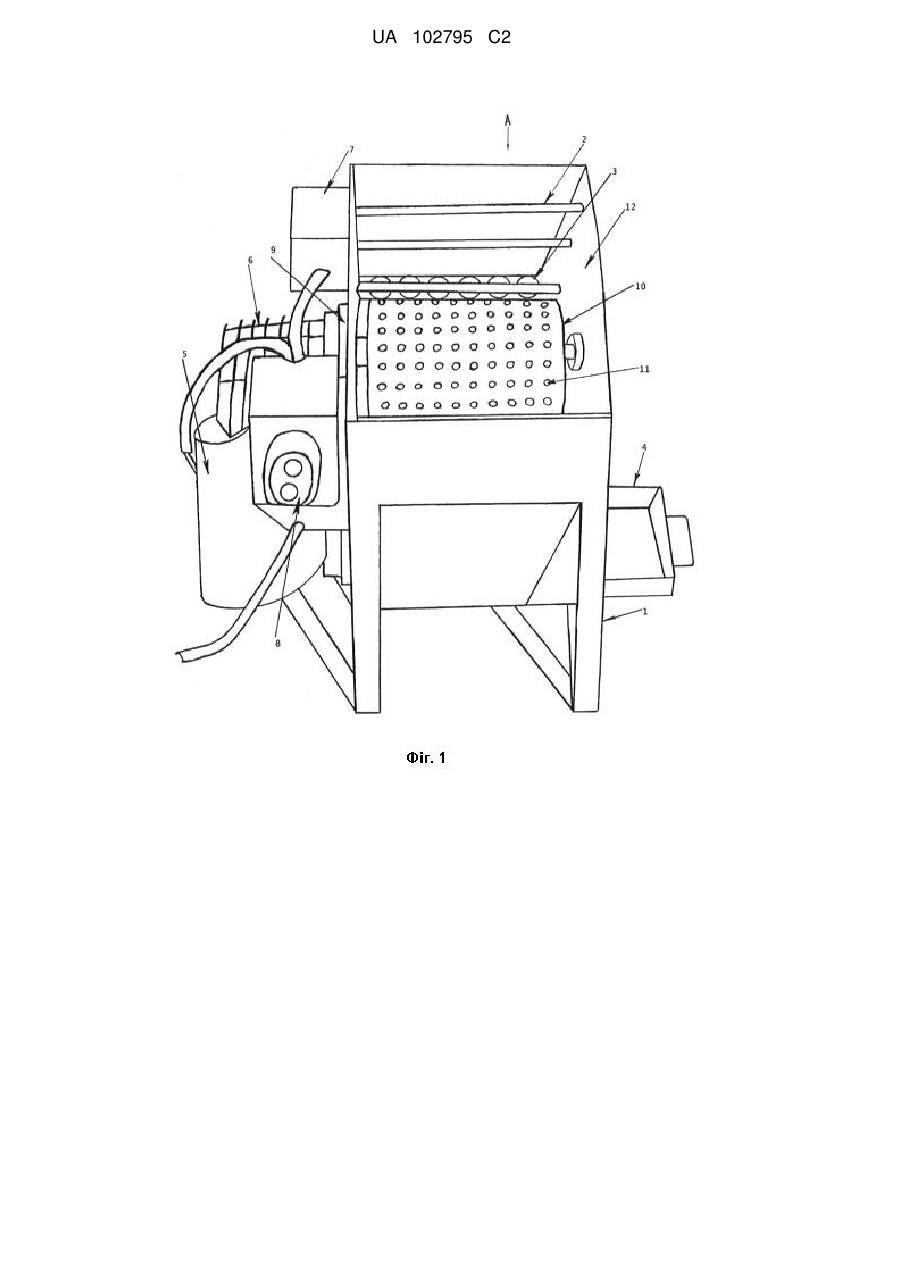

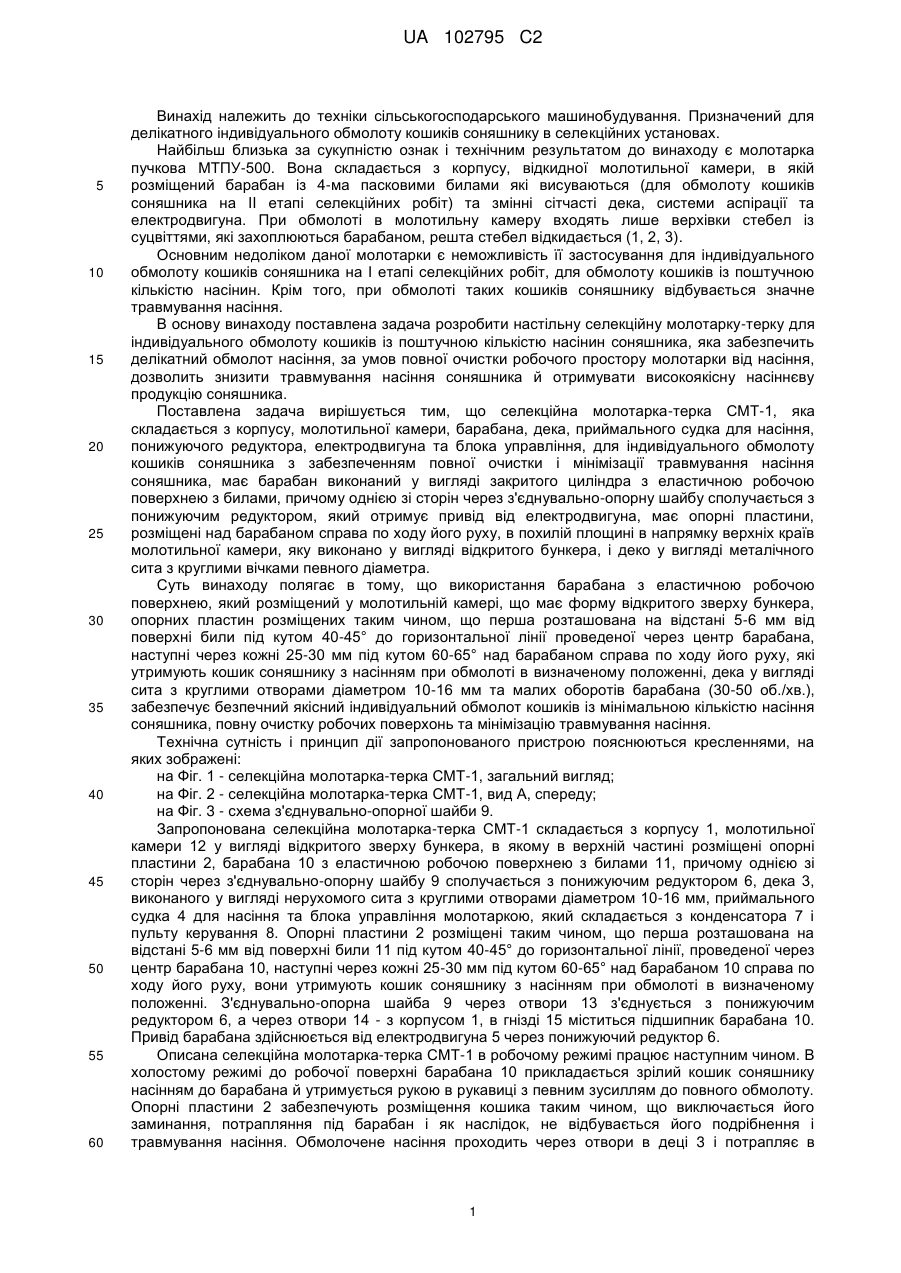

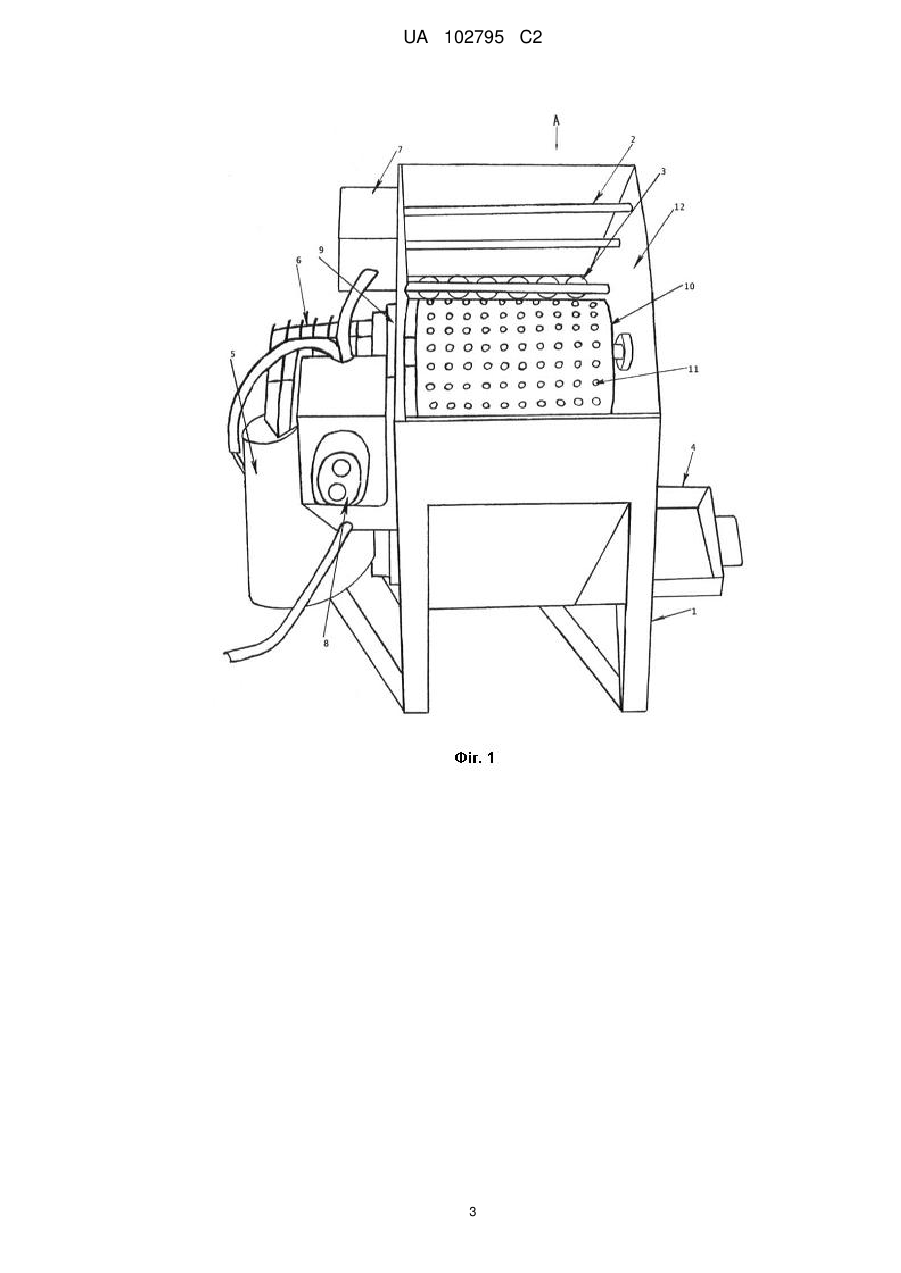

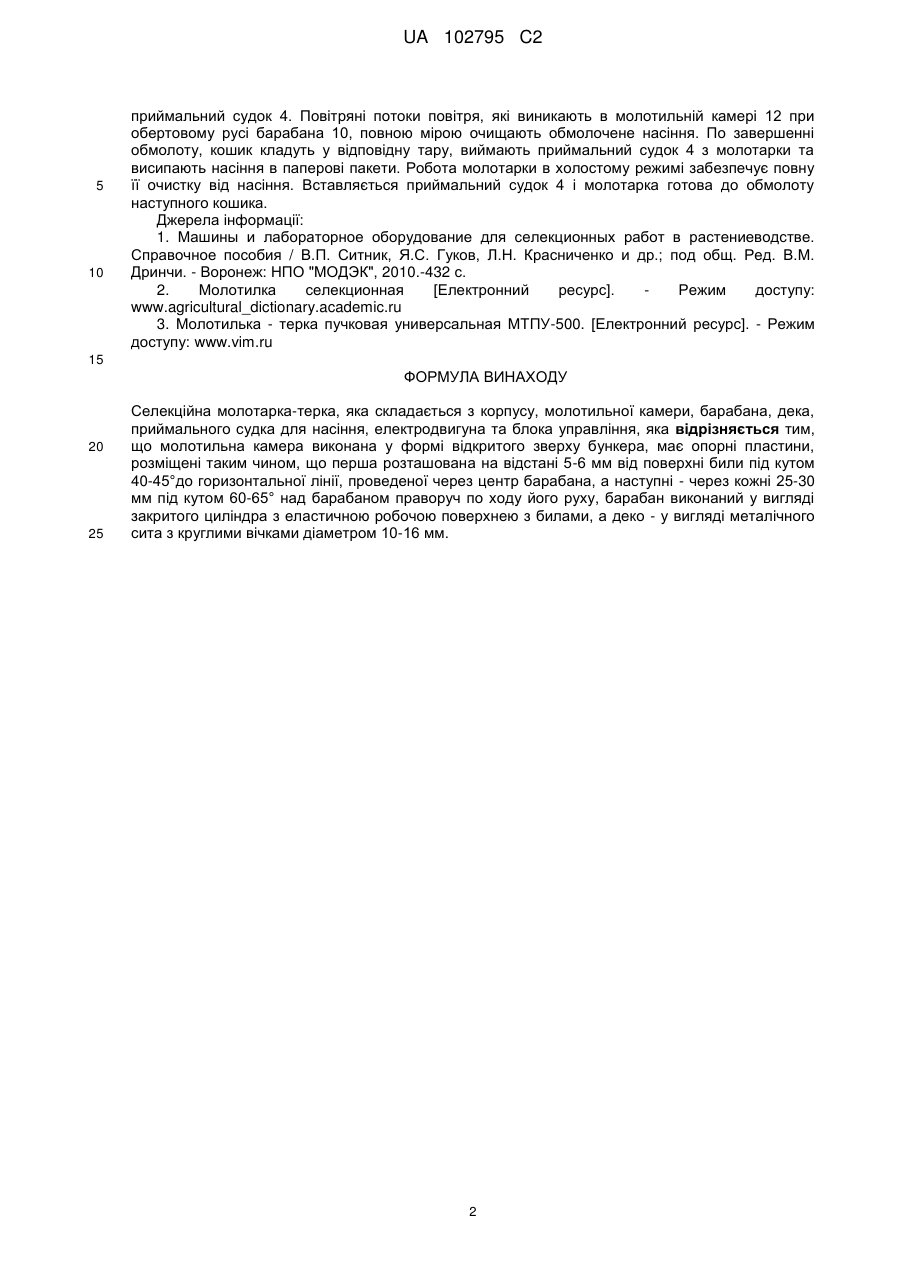

Реферат: Заявлена селекційна молотарка-терка складається з корпусу, молотильної камери, барабана, дека, приймального судка для насіння, електродвигуна та блока управління. Молотильна камера виконана у формі відкритого зверху бункера та має опорні пластини розміщені таким чином, що перша розташована на відстані 5-6 мм від поверхні били під кутом 40-45°до горизонтальної лінії, проведеної через центр барабана, а наступні через кожні 25-30 мм під кутом 60-65° над барабаном праворуч по ходу його руху. Барабан виконаний у вигляді закритого циліндра з еластичною робочою поверхнею з билами, а деко - у вигляді металічного сита з круглими вічками діаметром 10-16 мм. UA 102795 C2 (12) UA 102795 C2 UA 102795 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до техніки сільськогосподарського машинобудування. Призначений для делікатного індивідуального обмолоту кошиків соняшнику в селекційних установах. Найбільш близька за сукупністю ознак і технічним результатом до винаходу є молотарка пучкова МТПУ-500. Вона складається з корпусу, відкидної молотильної камери, в якій розміщений барабан із 4-ма пасковими билами які висуваються (для обмолоту кошиків соняшника на II етапі селекційних робіт) та змінні сітчасті дека, системи аспірації та електродвигуна. При обмолоті в молотильну камеру входять лише верхівки стебел із суцвіттями, які захоплюються барабаном, решта стебел відкидається (1, 2, 3). Основним недоліком даної молотарки є неможливість її застосування для індивідуального обмолоту кошиків соняшника на І етапі селекційних робіт, для обмолоту кошиків із поштучною кількістю насінин. Крім того, при обмолоті таких кошиків соняшнику відбувається значне травмування насіння. В основу винаходу поставлена задача розробити настільну селекційну молотарку-терку для індивідуального обмолоту кошиків із поштучною кількістю насінин соняшника, яка забезпечить делікатний обмолот насіння, за умов повної очистки робочого простору молотарки від насіння, дозволить знизити травмування насіння соняшника й отримувати високоякісну насіннєву продукцію соняшника. Поставлена задача вирішується тим, що селекційна молотарка-терка СМТ-1, яка складається з корпусу, молотильної камери, барабана, дека, приймального судка для насіння, понижуючого редуктора, електродвигуна та блока управління, для індивідуального обмолоту кошиків соняшника з забезпеченням повної очистки і мінімізації травмування насіння соняшника, має барабан виконаний у вигляді закритого циліндра з еластичною робочою поверхнею з билами, причому однією зі сторін через з'єднувально-опорну шайбу сполучається з понижуючим редуктором, який отримує привід від електродвигуна, має опорні пластини, розміщені над барабаном справа по ходу його руху, в похилій площині в напрямку верхніх країв молотильної камери, яку виконано у вигляді відкритого бункера, і деко у вигляді металічного сита з круглими вічками певного діаметра. Суть винаходу полягає в тому, що використання барабана з еластичною робочою поверхнею, який розміщений у молотильній камері, що має форму відкритого зверху бункера, опорних пластин розміщених таким чином, що перша розташована на відстані 5-6 мм від поверхні били під кутом 40-45° до горизонтальної лінії проведеної через центр барабана, наступні через кожні 25-30 мм під кутом 60-65° над барабаном справа по ходу його руху, які утримують кошик соняшнику з насінням при обмолоті в визначеному положенні, дека у вигляді сита з круглими отворами діаметром 10-16 мм та малих оборотів барабана (30-50 об./хв.), забезпечує безпечний якісний індивідуальний обмолот кошиків із мінімальною кількістю насіння соняшника, повну очистку робочих поверхонь та мінімізацію травмування насіння. Технічна сутність і принцип дії запропонованого пристрою пояснюються кресленнями, на яких зображені: на Фіг. 1 - селекційна молотарка-терка СМТ-1, загальний вигляд; на Фіг. 2 - селекційна молотарка-терка СМТ-1, вид А, спереду; на Фіг. 3 - схема з'єднувально-опорної шайби 9. Запропонована селекційна молотарка-терка СМТ-1 складається з корпусу 1, молотильної камери 12 у вигляді відкритого зверху бункера, в якому в верхній частині розміщені опорні пластини 2, барабана 10 з еластичною робочою поверхнею з билами 11, причому однією зі сторін через з'єднувально-опорну шайбу 9 сполучається з понижуючим редуктором 6, дека 3, виконаного у вигляді нерухомого сита з круглими отворами діаметром 10-16 мм, приймального судка 4 для насіння та блока управління молотаркою, який складається з конденсатора 7 і пульту керування 8. Опорні пластини 2 розміщені таким чином, що перша розташована на відстані 5-6 мм від поверхні били 11 під кутом 40-45° до горизонтальної лінії, проведеної через центр барабана 10, наступні через кожні 25-30 мм під кутом 60-65° над барабаном 10 справа по ходу його руху, вони утримують кошик соняшнику з насінням при обмолоті в визначеному положенні. З'єднувально-опорна шайба 9 через отвори 13 з'єднується з понижуючим редуктором 6, а через отвори 14 - з корпусом 1, в гнізді 15 міститься підшипник барабана 10. Привід барабана здійснюється від електродвигуна 5 через понижуючий редуктор 6. Описана селекційна молотарка-терка СМТ-1 в робочому режимі працює наступним чином. В холостому режимі до робочої поверхні барабана 10 прикладається зрілий кошик соняшнику насінням до барабана й утримується рукою в рукавиці з певним зусиллям до повного обмолоту. Опорні пластини 2 забезпечують розміщення кошика таким чином, що виключається його заминання, потрапляння під барабан і як наслідок, не відбувається його подрібнення і травмування насіння. Обмолочене насіння проходить через отвори в деці 3 і потрапляє в 1 UA 102795 C2 5 10 приймальний судок 4. Повітряні потоки повітря, які виникають в молотильній камері 12 при обертовому русі барабана 10, повною мірою очищають обмолочене насіння. По завершенні обмолоту, кошик кладуть у відповідну тару, виймають приймальний судок 4 з молотарки та висипають насіння в паперові пакети. Робота молотарки в холостому режимі забезпечує повну її очистку від насіння. Вставляється приймальний судок 4 і молотарка готова до обмолоту наступного кошика. Джерела інформації: 1. Машины и лабораторное оборудование для селекционных работ в растениеводстве. Справочное пособия / В.П. Ситник, Я.С. Гуков, Л.Н. Красниченко и др.; под общ. Ред. В.М. Дринчи. - Воронеж: НПО "МОДЭК", 2010.-432 с. 2. Молотилка селекционная [Електронний ресурс]. Режим доступу: www.agricultural_dictionary.academic.ru 3. Молотилька - терка пучковая универсальная МТПУ-500. [Електронний ресурс]. - Режим доступу: www.vim.ru 15 ФОРМУЛА ВИНАХОДУ 20 25 Селекційна молотарка-терка, яка складається з корпусу, молотильної камери, барабана, дека, приймального судка для насіння, електродвигуна та блока управління, яка відрізняється тим, що молотильна камера виконана у формі відкритого зверху бункера, має опорні пластини, розміщені таким чином, що перша розташована на відстані 5-6 мм від поверхні били під кутом 40-45°до горизонтальної лінії, проведеної через центр барабана, а наступні - через кожні 25-30 мм під кутом 60-65° над барабаном праворуч по ходу його руху, барабан виконаний у вигляді закритого циліндра з еластичною робочою поверхнею з билами, а деко - у вигляді металічного сита з круглими вічками діаметром 10-16 мм. 2 UA 102795 C2 3 UA 102795 C2 4 UA 102795 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
