Відвальна стріла штабелеукладача

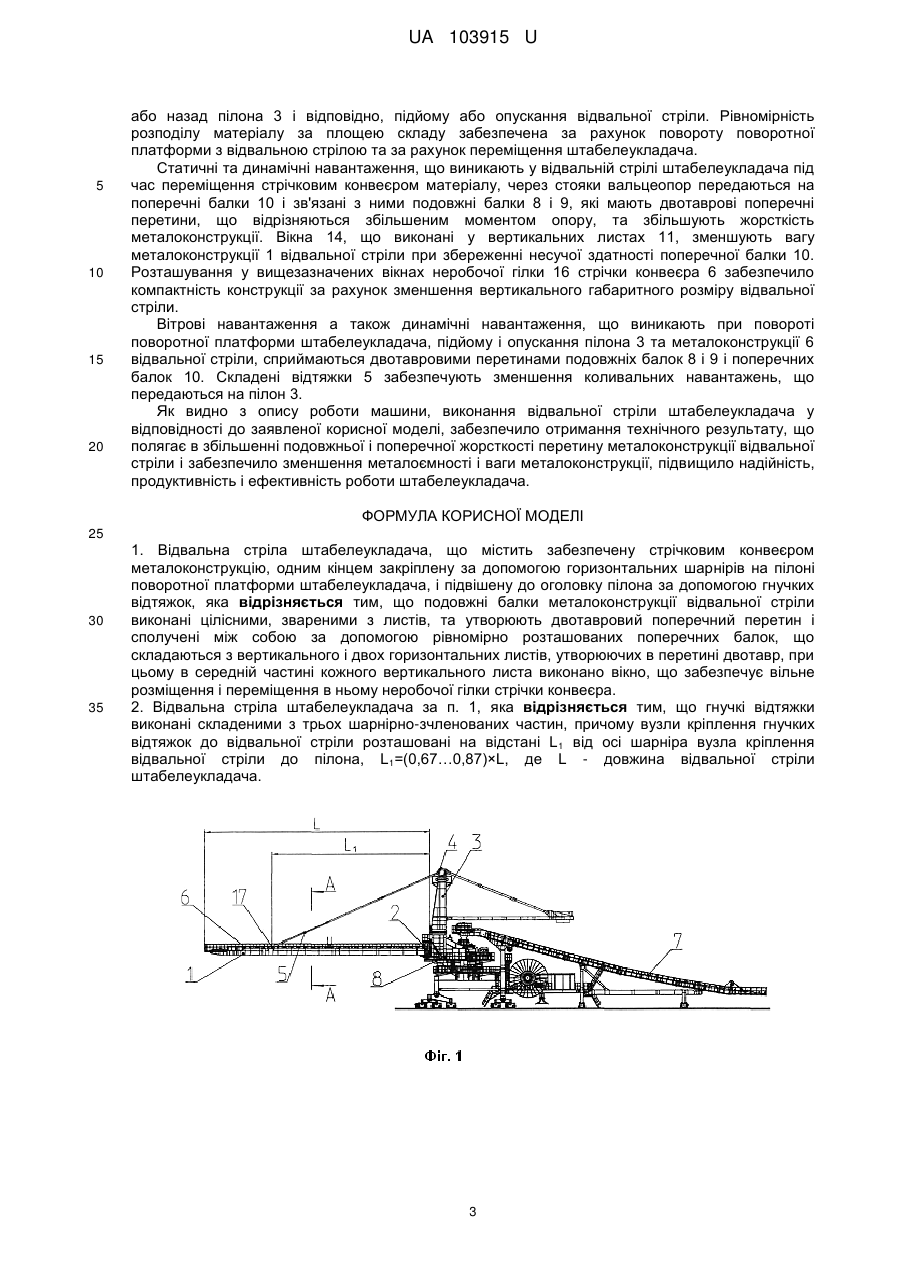

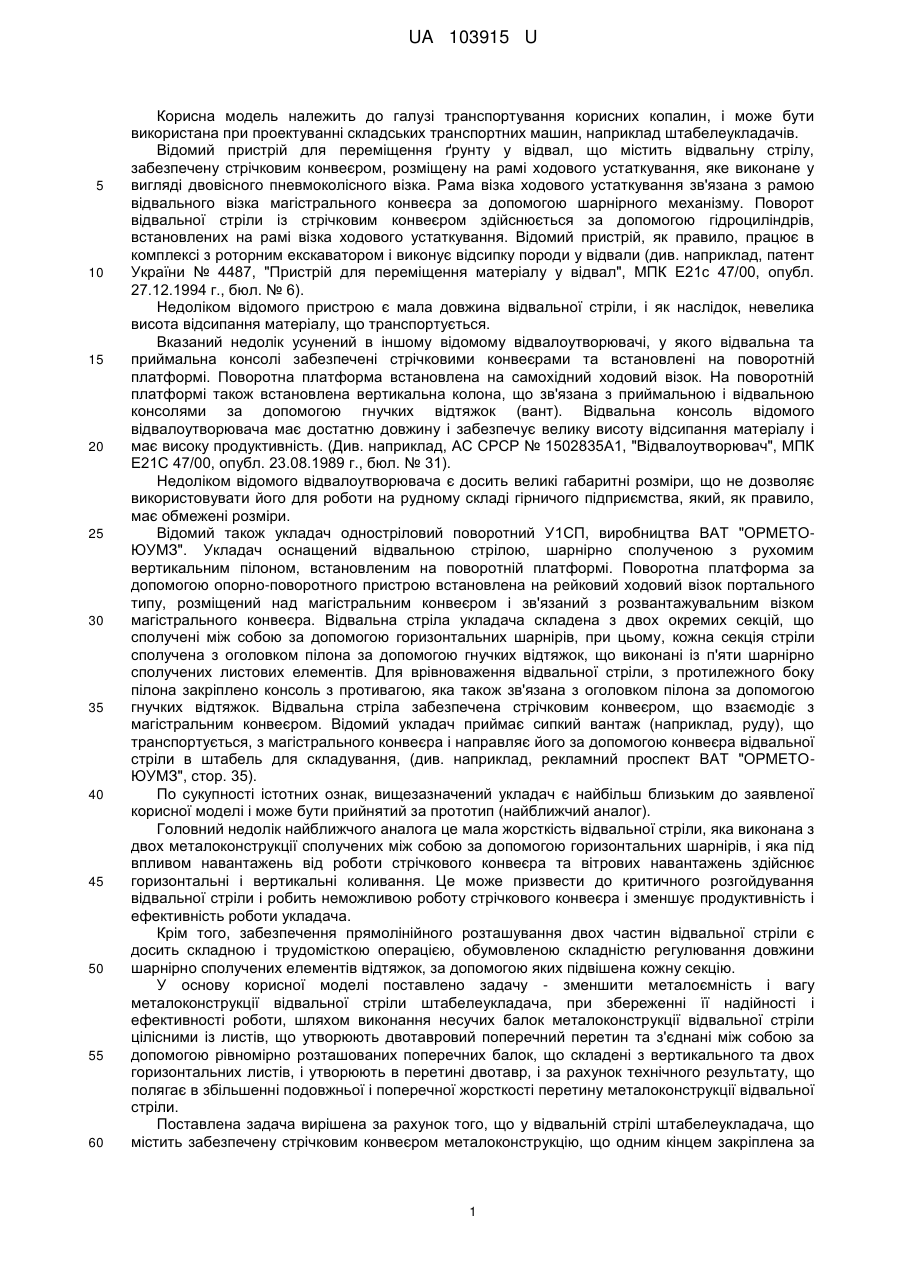

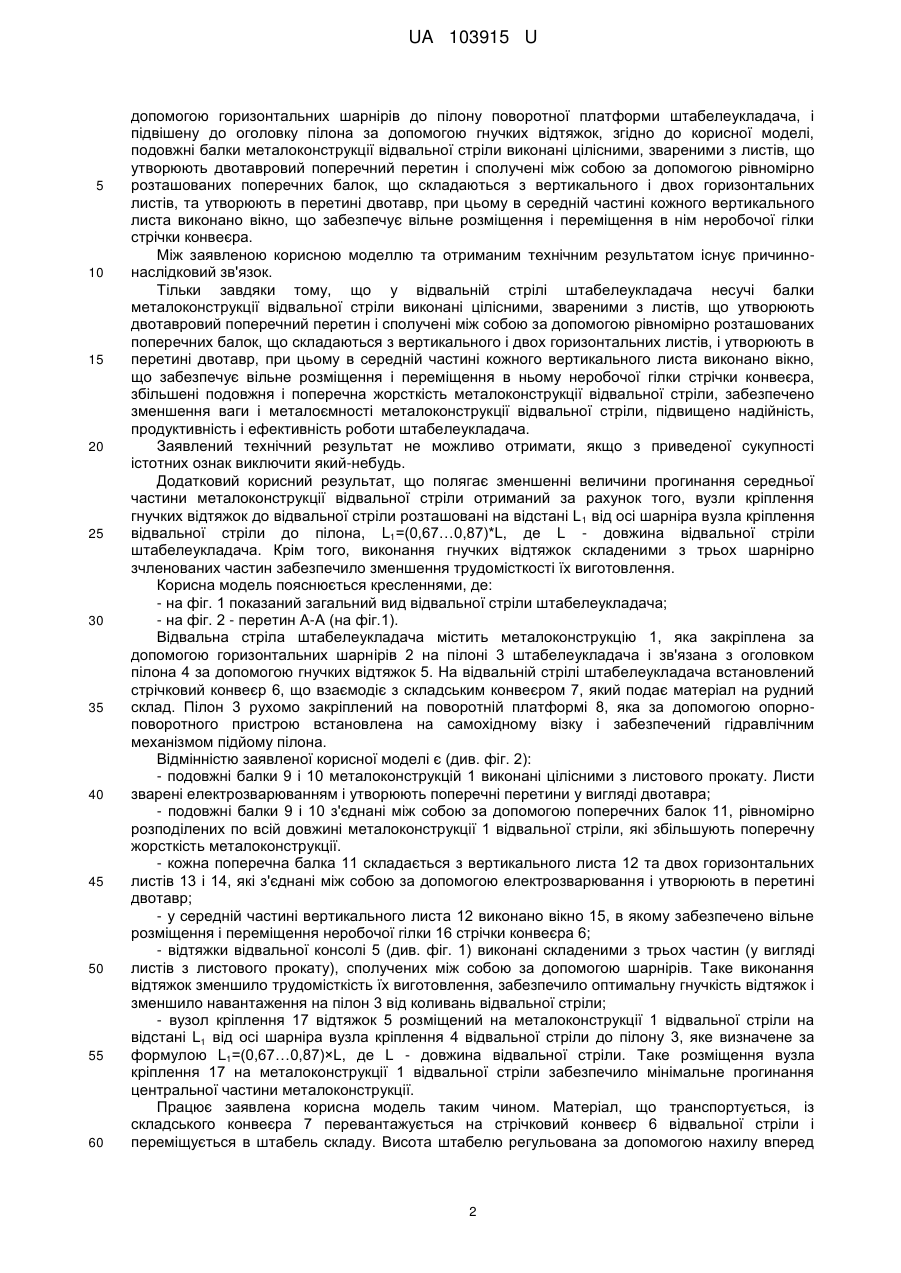

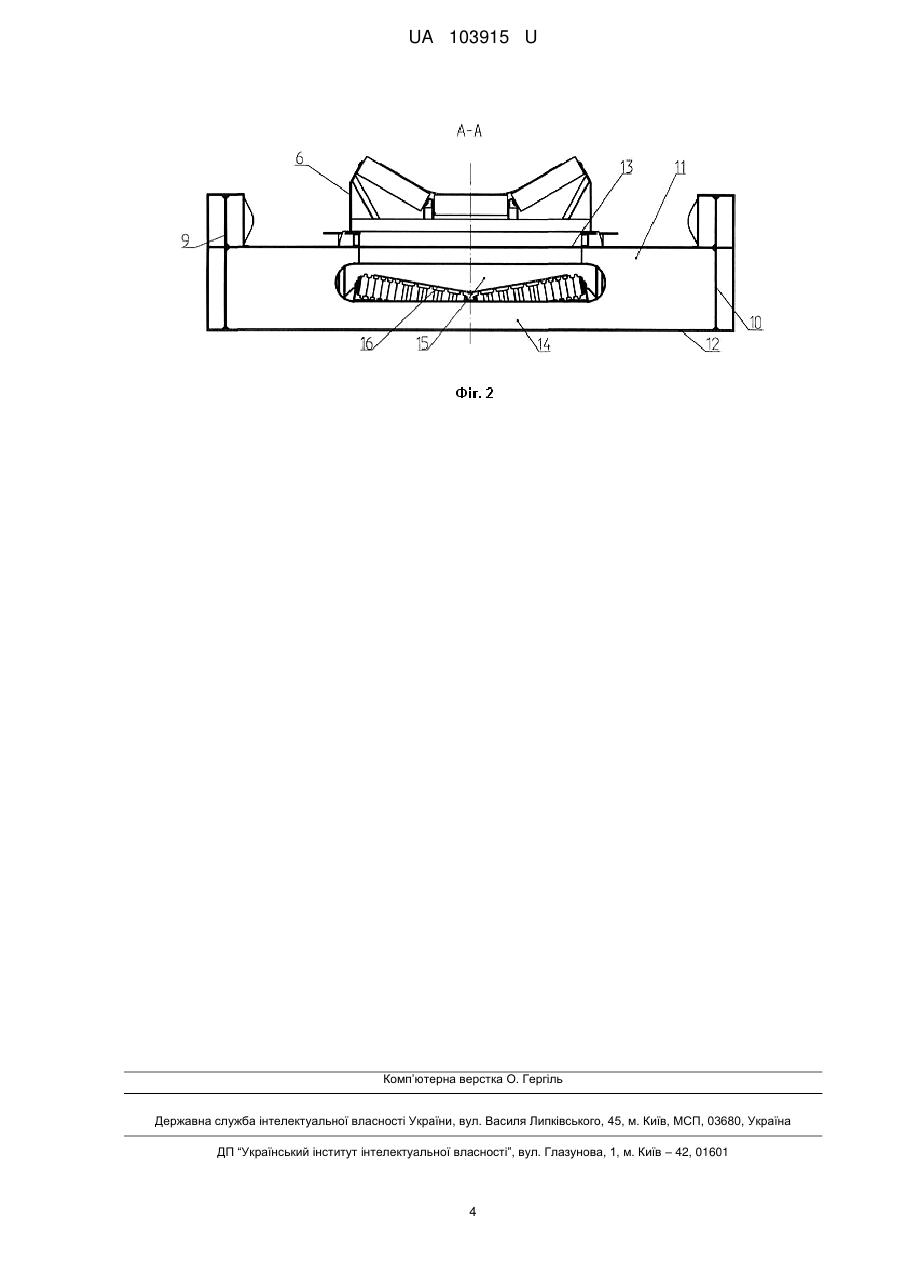

Реферат: Відвальна стріла штабелеукладача містить забезпечену стрічковим конвеєром металоконструкцію, одним кінцем закріплену за допомогою горизонтальних шарнірів на пілоні поворотної платформи штабелеукладача, і підвішену до оголовку пілона за допомогою гнучких відтяжок. Подовжні балки металоконструкції відвальної стріли виконані цілісними, звареними з листів, та утворюють двотавровий поперечний перетин і сполучені між собою за допомогою рівномірно розташованих поперечних балок, що складаються з вертикального і двох горизонтальних листів, утворюючих в перетині двотавр. В середній частині кожного вертикального листа виконано вікно, що забезпечує вільне розміщення і переміщення в ньому неробочої гілки стрічки конвеєра. UA 103915 U (12) UA 103915 U UA 103915 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі транспортування корисних копалин, і може бути використана при проектуванні складських транспортних машин, наприклад штабелеукладачів. Відомий пристрій для переміщення ґрунту у відвал, що містить відвальну стрілу, забезпечену стрічковим конвеєром, розміщену на рамі ходового устаткування, яке виконане у вигляді двовісного пневмоколісного візка. Рама візка ходового устаткування зв'язана з рамою відвального візка магістрального конвеєра за допомогою шарнірного механізму. Поворот відвальної стріли із стрічковим конвеєром здійснюється за допомогою гідроциліндрів, встановлених на рамі візка ходового устаткування. Відомий пристрій, як правило, працює в комплексі з роторним екскаватором і виконує відсипку породи у відвали (див. наприклад, патент України № 4487, "Пристрій для переміщення матеріалу у відвал", МПК Е21с 47/00, опубл. 27.12.1994 г., бюл. № 6). Недоліком відомого пристрою є мала довжина відвальної стріли, і як наслідок, невелика висота відсипання матеріалу, що транспортується. Вказаний недолік усунений в іншому відомому відвалоутворювачі, у якого відвальна та приймальна консолі забезпечені стрічковими конвеєрами та встановлені на поворотній платформі. Поворотна платформа встановлена на самохідний ходовий візок. На поворотній платформі також встановлена вертикальна колона, що зв'язана з приймальною і відвальною консолями за допомогою гнучких відтяжок (вант). Відвальна консоль відомого відвалоутворювача має достатню довжину і забезпечує велику висоту відсипання матеріалу і має високу продуктивність. (Див. наприклад, АС СРСР № 1502835А1, "Відвалоутворювач", МПК Е21С 47/00, опубл. 23.08.1989 г., бюл. № 31). Недоліком відомого відвалоутворювача є досить великі габаритні розміри, що не дозволяє використовувати його для роботи на рудному складі гірничого підприємства, який, як правило, має обмежені розміри. Відомий також укладач одностріловий поворотний У1СП, виробництва ВАТ "ОРМЕТОЮУМЗ". Укладач оснащений відвальною стрілою, шарнірно сполученою з рухомим вертикальним пілоном, встановленим на поворотній платформі. Поворотна платформа за допомогою опорно-поворотного пристрою встановлена на рейковий ходовий візок портального типу, розміщений над магістральним конвеєром і зв'язаний з розвантажувальним візком магістрального конвеєра. Відвальна стріла укладача складена з двох окремих секцій, що сполучені між собою за допомогою горизонтальних шарнірів, при цьому, кожна секція стріли сполучена з оголовком пілона за допомогою гнучких відтяжок, що виконані із п'яти шарнірно сполучених листових елементів. Для врівноваження відвальної стріли, з протилежного боку пілона закріплено консоль з противагою, яка також зв'язана з оголовком пілона за допомогою гнучких відтяжок. Відвальна стріла забезпечена стрічковим конвеєром, що взаємодіє з магістральним конвеєром. Відомий укладач приймає сипкий вантаж (наприклад, руду), що транспортується, з магістрального конвеєра і направляє його за допомогою конвеєра відвальної стріли в штабель для складування, (див. наприклад, рекламний проспект ВАТ "ОРМЕТОЮУМЗ", стор. 35). По сукупності істотних ознак, вищезазначений укладач є найбільш близьким до заявленої корисної моделі і може бути прийнятий за прототип (найближчий аналог). Головний недолік найближчого аналога це мала жорсткість відвальної стріли, яка виконана з двох металоконструкції сполучених між собою за допомогою горизонтальних шарнірів, і яка під впливом навантажень від роботи стрічкового конвеєра та вітрових навантажень здійснює горизонтальні і вертикальні коливання. Це може призвести до критичного розгойдування відвальної стріли і робить неможливою роботу стрічкового конвеєра і зменшує продуктивність і ефективність роботи укладача. Крім того, забезпечення прямолінійного розташування двох частин відвальної стріли є досить складною і трудомісткою операцією, обумовленою складністю регулювання довжини шарнірно сполучених елементів відтяжок, за допомогою яких підвішена кожну секцію. У основу корисної моделі поставлено задачу - зменшити металоємність і вагу металоконструкції відвальної стріли штабелеукладача, при збереженні її надійності і ефективності роботи, шляхом виконання несучих балок металоконструкції відвальної стріли цілісними із листів, що утворюють двотавровий поперечний перетин та з'єднані між собою за допомогою рівномірно розташованих поперечних балок, що складені з вертикального та двох горизонтальних листів, і утворюють в перетині двотавр, і за рахунок технічного результату, що полягає в збільшенні подовжньої і поперечної жорсткості перетину металоконструкції відвальної стріли. Поставлена задача вирішена за рахунок того, що у відвальній стрілі штабелеукладача, що містить забезпечену стрічковим конвеєром металоконструкцію, що одним кінцем закріплена за 1 UA 103915 U 5 10 15 20 25 30 35 40 45 50 55 60 допомогою горизонтальних шарнірів до пілону поворотної платформи штабелеукладача, і підвішену до оголовку пілона за допомогою гнучких відтяжок, згідно до корисної моделі, подовжні балки металоконструкції відвальної стріли виконані цілісними, звареними з листів, що утворюють двотавровий поперечний перетин і сполучені між собою за допомогою рівномірно розташованих поперечних балок, що складаються з вертикального і двох горизонтальних листів, та утворюють в перетині двотавр, при цьому в середній частині кожного вертикального листа виконано вікно, що забезпечує вільне розміщення і переміщення в нім неробочої гілки стрічки конвеєра. Між заявленою корисною моделлю та отриманим технічним результатом існує причиннонаслідковий зв'язок. Тільки завдяки тому, що у відвальній стрілі штабелеукладача несучі балки металоконструкції відвальної стріли виконані цілісними, звареними з листів, що утворюють двотавровий поперечний перетин і сполучені між собою за допомогою рівномірно розташованих поперечних балок, що складаються з вертикального і двох горизонтальних листів, і утворюють в перетині двотавр, при цьому в середній частині кожного вертикального листа виконано вікно, що забезпечує вільне розміщення і переміщення в ньому неробочої гілки стрічки конвеєра, збільшені подовжня і поперечна жорсткість металоконструкції відвальної стріли, забезпечено зменшення ваги і металоємності металоконструкції відвальної стріли, підвищено надійність, продуктивність і ефективність роботи штабелеукладача. Заявлений технічний результат не можливо отримати, якщо з приведеної сукупності істотних ознак виключити який-небудь. Додатковий корисний результат, що полягає зменшенні величини прогинання середньої частини металоконструкції відвальної стріли отриманий за рахунок того, вузли кріплення гнучких відтяжок до відвальної стріли розташовані на відстані L 1 від осі шарніра вузла кріплення відвальної стріли до пілона, L1=(0,67…0,87)*L, де L - довжина відвальної стріли штабелеукладача. Крім того, виконання гнучких відтяжок складеними з трьох шарнірно зчленованих частин забезпечило зменшення трудомісткості їх виготовлення. Корисна модель пояснюється кресленнями, де: - на фіг. 1 показаний загальний вид відвальної стріли штабелеукладача; - на фіг. 2 - перетин А-А (на фіг.1). Відвальна стріла штабелеукладача містить металоконструкцію 1, яка закріплена за допомогою горизонтальних шарнірів 2 на пілоні 3 штабелеукладача і зв'язана з оголовком пілона 4 за допомогою гнучких відтяжок 5. На відвальній стрілі штабелеукладача встановлений стрічковий конвеєр 6, що взаємодіє з складським конвеєром 7, який подає матеріал на рудний склад. Пілон 3 рухомо закріплений на поворотній платформі 8, яка за допомогою опорноповоротного пристрою встановлена на самохідному візку і забезпечений гідравлічним механізмом підйому пілона. Відмінністю заявленої корисної моделі є (див. фіг. 2): - подовжні балки 9 і 10 металоконструкцій 1 виконані цілісними з листового прокату. Листи зварені електрозварюванням і утворюють поперечні перетини у вигляді двотавра; - подовжні балки 9 і 10 з'єднані між собою за допомогою поперечних балок 11, рівномірно розподілених по всій довжині металоконструкції 1 відвальної стріли, які збільшують поперечну жорсткість металоконструкції. - кожна поперечна балка 11 складається з вертикального листа 12 та двох горизонтальних листів 13 і 14, які з'єднані між собою за допомогою електрозварювання і утворюють в перетині двотавр; - у середній частині вертикального листа 12 виконано вікно 15, в якому забезпечено вільне розміщення і переміщення неробочої гілки 16 стрічки конвеєра 6; - відтяжки відвальної консолі 5 (див. фіг. 1) виконані складеними з трьох частин (у вигляді листів з листового прокату), сполучених між собою за допомогою шарнірів. Таке виконання відтяжок зменшило трудомісткість їх виготовлення, забезпечило оптимальну гнучкість відтяжок і зменшило навантаження на пілон 3 від коливань відвальної стріли; - вузол кріплення 17 відтяжок 5 розміщений на металоконструкції 1 відвальної стріли на відстані L1 від осі шарніра вузла кріплення 4 відвальної стріли до пілону 3, яке визначене за формулою L1=(0,67…0,87)×L, де L - довжина відвальної стріли. Таке розміщення вузла кріплення 17 на металоконструкції 1 відвальної стріли забезпечило мінімальне прогинання центральної частини металоконструкції. Працює заявлена корисна модель таким чином. Матеріал, що транспортується, із складського конвеєра 7 перевантажується на стрічковий конвеєр 6 відвальної стріли і переміщується в штабель складу. Висота штабелю регульована за допомогою нахилу вперед 2 UA 103915 U 5 10 15 20 або назад пілона 3 і відповідно, підйому або опускання відвальної стріли. Рівномірність розподілу матеріалу за площею складу забезпечена за рахунок повороту поворотної платформи з відвальною стрілою та за рахунок переміщення штабелеукладача. Статичні та динамічні навантаження, що виникають у відвальній стрілі штабелеукладача під час переміщення стрічковим конвеєром матеріалу, через стояки вальцеопор передаються на поперечні балки 10 і зв'язані з ними подовжні балки 8 і 9, які мають двотаврові поперечні перетини, що відрізняються збільшеним моментом опору, та збільшують жорсткість металоконструкції. Вікна 14, що виконані у вертикальних листах 11, зменшують вагу металоконструкції 1 відвальної стріли при збереженні несучої здатності поперечної балки 10. Розташування у вищезазначених вікнах неробочої гілки 16 стрічки конвеєра 6 забезпечило компактність конструкції за рахунок зменшення вертикального габаритного розміру відвальної стріли. Вітрові навантаження а також динамічні навантаження, що виникають при повороті поворотної платформи штабелеукладача, підйому і опускання пілона 3 та металоконструкції 6 відвальної стріли, сприймаються двотавровими перетинами подовжніх балок 8 і 9 і поперечних балок 10. Складені відтяжки 5 забезпечують зменшення коливальних навантажень, що передаються на пілон 3. Як видно з опису роботи машини, виконання відвальної стріли штабелеукладача у відповідності до заявленої корисної моделі, забезпечило отримання технічного результату, що полягає в збільшенні подовжньої і поперечної жорсткості перетину металоконструкції відвальної стріли і забезпечило зменшення металоємності і ваги металоконструкції, підвищило надійність, продуктивність і ефективність роботи штабелеукладача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Відвальна стріла штабелеукладача, що містить забезпечену стрічковим конвеєром металоконструкцію, одним кінцем закріплену за допомогою горизонтальних шарнірів на пілоні поворотної платформи штабелеукладача, і підвішену до оголовку пілона за допомогою гнучких відтяжок, яка відрізняється тим, що подовжні балки металоконструкції відвальної стріли виконані цілісними, звареними з листів, та утворюють двотавровий поперечний перетин і сполучені між собою за допомогою рівномірно розташованих поперечних балок, що складаються з вертикального і двох горизонтальних листів, утворюючих в перетині двотавр, при цьому в середній частині кожного вертикального листа виконано вікно, що забезпечує вільне розміщення і переміщення в ньому неробочої гілки стрічки конвеєра. 2. Відвальна стріла штабелеукладача за п. 1, яка відрізняється тим, що гнучкі відтяжки виконані складеними з трьох шарнірно-зчленованих частин, причому вузли кріплення гнучких відтяжок до відвальної стріли розташовані на відстані L 1 від осі шарніра вузла кріплення відвальної стріли до пілона, L1=(0,67…0,87)×L, де L - довжина відвальної стріли штабелеукладача. 3 UA 103915 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
