Стріла портального крана

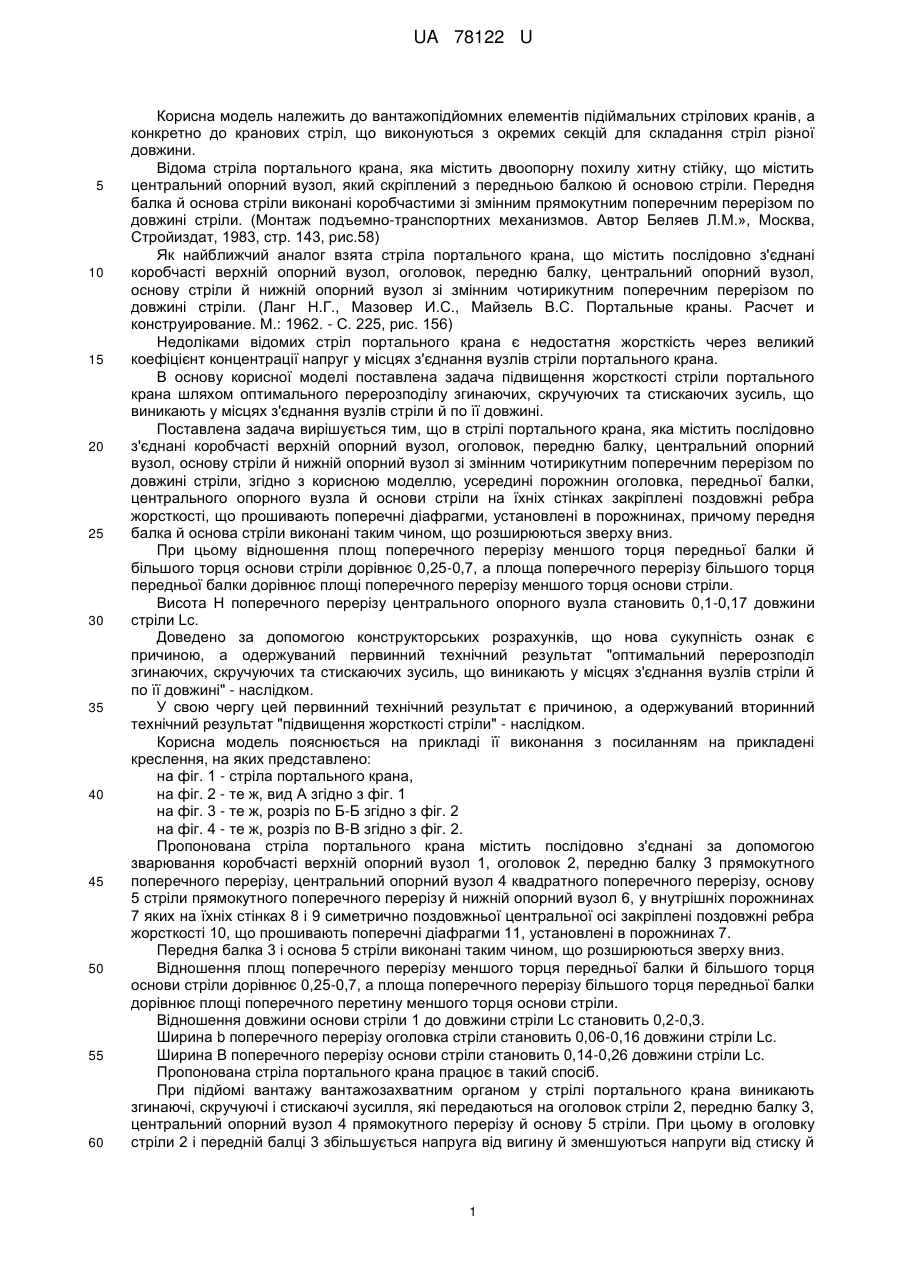

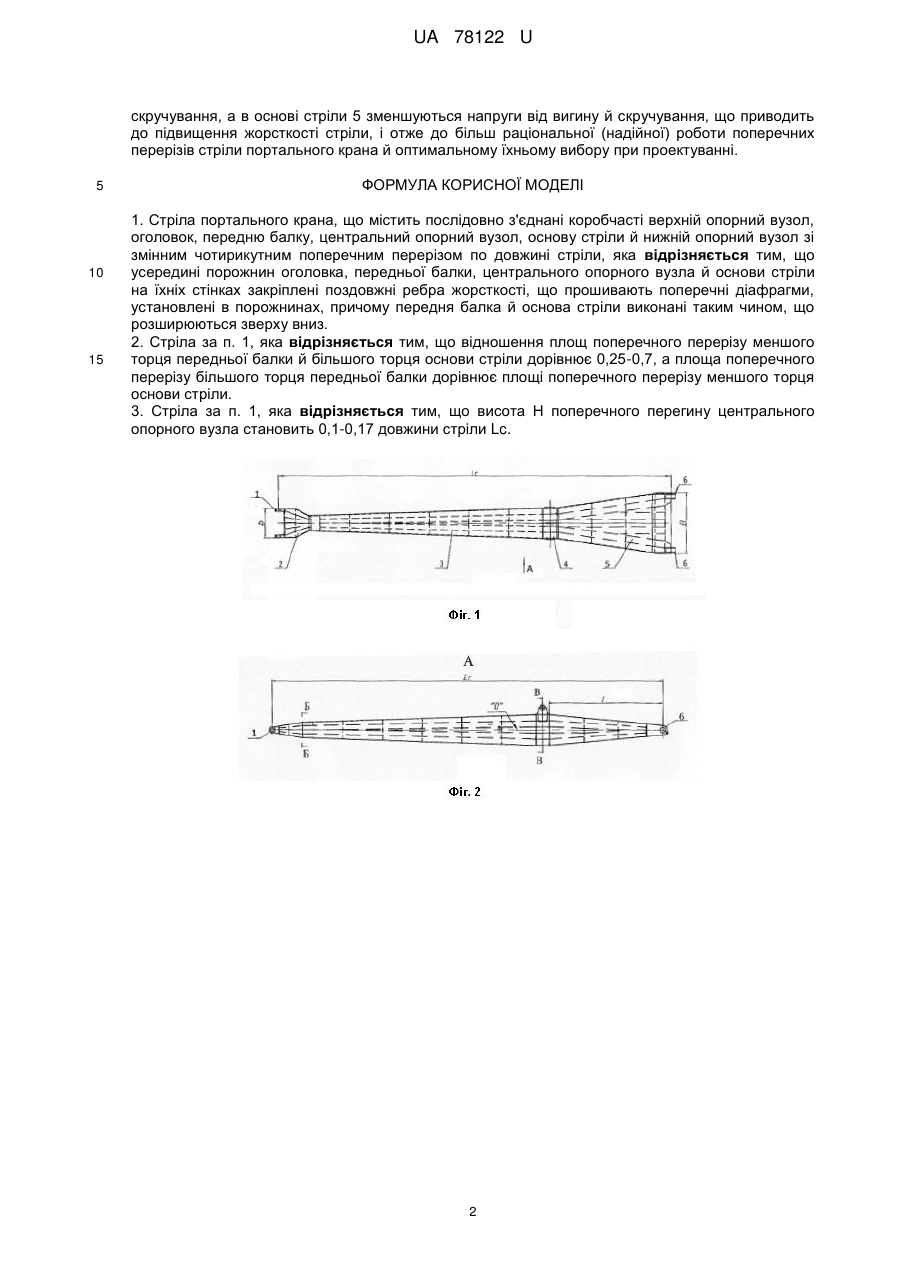

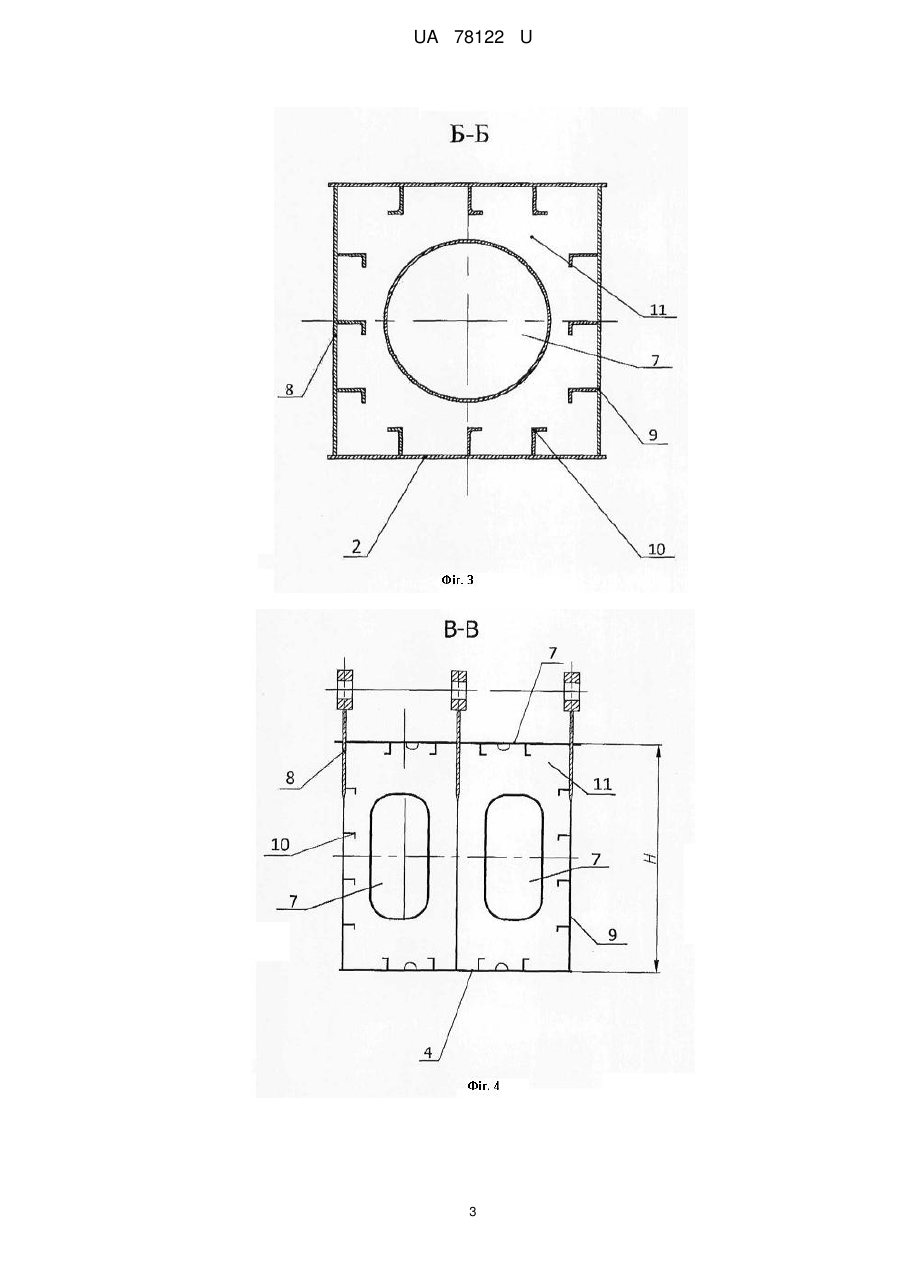

Реферат: Стріла портального крана містить послідовно з'єднані коробчасті верхній опорний вузол, оголовок, передню балку, центральний опорний вузол, основу стріли й нижній опорний вузол зі змінним чотирикутним поперечним перерізом по довжині стріли. UA 78122 U (12) UA 78122 U UA 78122 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вантажопідйомних елементів підіймальних стрілових кранів, а конкретно до кранових стріл, що виконуються з окремих секцій для складання стріл різної довжини. Відома стріла портального крана, яка містить двоопорну похилу хитну стійку, що містить центральний опорний вузол, який скріплений з передньою балкою й основою стріли. Передня балка й основа стріли виконані коробчастими зі змінним прямокутним поперечним перерізом по довжині стріли. (Монтаж подъемно-транспортних механизмов. Автор Беляев Л.М.», Москва, Стройиздат, 1983, стр. 143, рис.58) Як найближчий аналог взята стріла портального крана, що містить послідовно з'єднані коробчасті верхній опорний вузол, оголовок, передню балку, центральний опорний вузол, основу стріли й нижній опорний вузол зі змінним чотирикутним поперечним перерізом по довжині стріли. (Ланг Н.Г., Мазовер И.С., Майзель B.C. Портальные краны. Расчет и конструирование. М.: 1962. - С. 225, рис. 156) Недоліками відомих стріл портального крана є недостатня жорсткість через великий коефіцієнт концентрації напруг у місцях з'єднання вузлів стріли портального крана. В основу корисної моделі поставлена задача підвищення жорсткості стріли портального крана шляхом оптимального перерозподілу згинаючих, скручуючих та стискаючих зусиль, що виникають у місцях з'єднання вузлів стріли й по її довжині. Поставлена задача вирішується тим, що в стрілі портального крана, яка містить послідовно з'єднані коробчасті верхній опорний вузол, оголовок, передню балку, центральний опорний вузол, основу стріли й нижній опорний вузол зі змінним чотирикутним поперечним перерізом по довжині стріли, згідно з корисною моделлю, усередині порожнин оголовка, передньої балки, центрального опорного вузла й основи стріли на їхніх стінках закріплені поздовжні ребра жорсткості, що прошивають поперечні діафрагми, установлені в порожнинах, причому передня балка й основа стріли виконані таким чином, що розширюються зверху вниз. При цьому відношення площ поперечного перерізу меншого торця передньої балки й більшого торця основи стріли дорівнює 0,25-0,7, а площа поперечного перерізу більшого торця передньої балки дорівнює площі поперечного перерізу меншого торця основи стріли. Висота Н поперечного перерізу центрального опорного вузла становить 0,1-0,17 довжини стріли Lc. Доведено за допомогою конструкторських розрахунків, що нова сукупність ознак є причиною, а одержуваний первинний технічний результат "оптимальний перерозподіл згинаючих, скручуючих та стискаючих зусиль, що виникають у місцях з'єднання вузлів стріли й по її довжині" - наслідком. У свою чергу цей первинний технічний результат є причиною, а одержуваний вторинний технічний результат "підвищення жорсткості стріли" - наслідком. Корисна модель пояснюється на прикладі її виконання з посиланням на прикладені креслення, на яких представлено: на фіг. 1 - стріла портального крана, на фіг. 2 - те ж, вид А згідно з фіг. 1 на фіг. 3 - те ж, розріз по Б-Б згідно з фіг. 2 на фіг. 4 - те ж, розріз по В-В згідно з фіг. 2. Пропонована стріла портального крана містить послідовно з'єднані за допомогою зварювання коробчасті верхній опорний вузол 1, оголовок 2, передню балку 3 прямокутного поперечного перерізу, центральний опорний вузол 4 квадратного поперечного перерізу, основу 5 стріли прямокутного поперечного перерізу й нижній опорний вузол 6, у внутрішніх порожнинах 7 яких на їхніх стінках 8 і 9 симетрично поздовжньої центральної осі закріплені поздовжні ребра жорсткості 10, що прошивають поперечні діафрагми 11, установлені в порожнинах 7. Передня балка 3 і основа 5 стріли виконані таким чином, що розширюються зверху вниз. Відношення площ поперечного перерізу меншого торця передньої балки й більшого торця основи стріли дорівнює 0,25-0,7, а площа поперечного перерізу більшого торця передньої балки дорівнює площі поперечного перетину меншого торця основи стріли. Відношення довжини основи стріли 1 до довжини стріли Lc становить 0,2-0,3. Ширина b поперечного перерізу оголовка стріли становить 0,06-0,16 довжини стріли Lc. Ширина В поперечного перерізу основи стріли становить 0,14-0,26 довжини стріли Lc. Пропонована стріла портального крана працює в такий спосіб. При підйомі вантажу вантажозахватним органом у стрілі портального крана виникають згинаючі, скручуючі і стискаючі зусилля, які передаються на оголовок стріли 2, передню балку 3, центральний опорний вузол 4 прямокутного перерізу й основу 5 стріли. При цьому в оголовку стріли 2 і передній балці 3 збільшується напруга від вигину й зменшуються напруги від стиску й 1 UA 78122 U скручування, а в основі стріли 5 зменшуються напруги від вигину й скручування, що приводить до підвищення жорсткості стріли, і отже до більш раціональної (надійної) роботи поперечних перерізів стріли портального крана й оптимальному їхньому вибору при проектуванні. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Стріла портального крана, що містить послідовно з'єднані коробчасті верхній опорний вузол, оголовок, передню балку, центральний опорний вузол, основу стріли й нижній опорний вузол зі змінним чотирикутним поперечним перерізом по довжині стріли, яка відрізняється тим, що усередині порожнин оголовка, передньої балки, центрального опорного вузла й основи стріли на їхніх стінках закріплені поздовжні ребра жорсткості, що прошивають поперечні діафрагми, установлені в порожнинах, причому передня балка й основа стріли виконані таким чином, що розширюються зверху вниз. 2. Стріла за п. 1, яка відрізняється тим, що відношення площ поперечного перерізу меншого торця передньої балки й більшого торця основи стріли дорівнює 0,25-0,7, а площа поперечного перерізу більшого торця передньої балки дорівнює площі поперечного перерізу меншого торця основи стріли. 3. Стріла за п. 1, яка відрізняється тим, що висота Н поперечного перегину центрального опорного вузла становить 0,1-0,17 довжини стріли Lc. 2 UA 78122 U 3 UA 78122 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
