Плоска пожежобезпечна перегородка

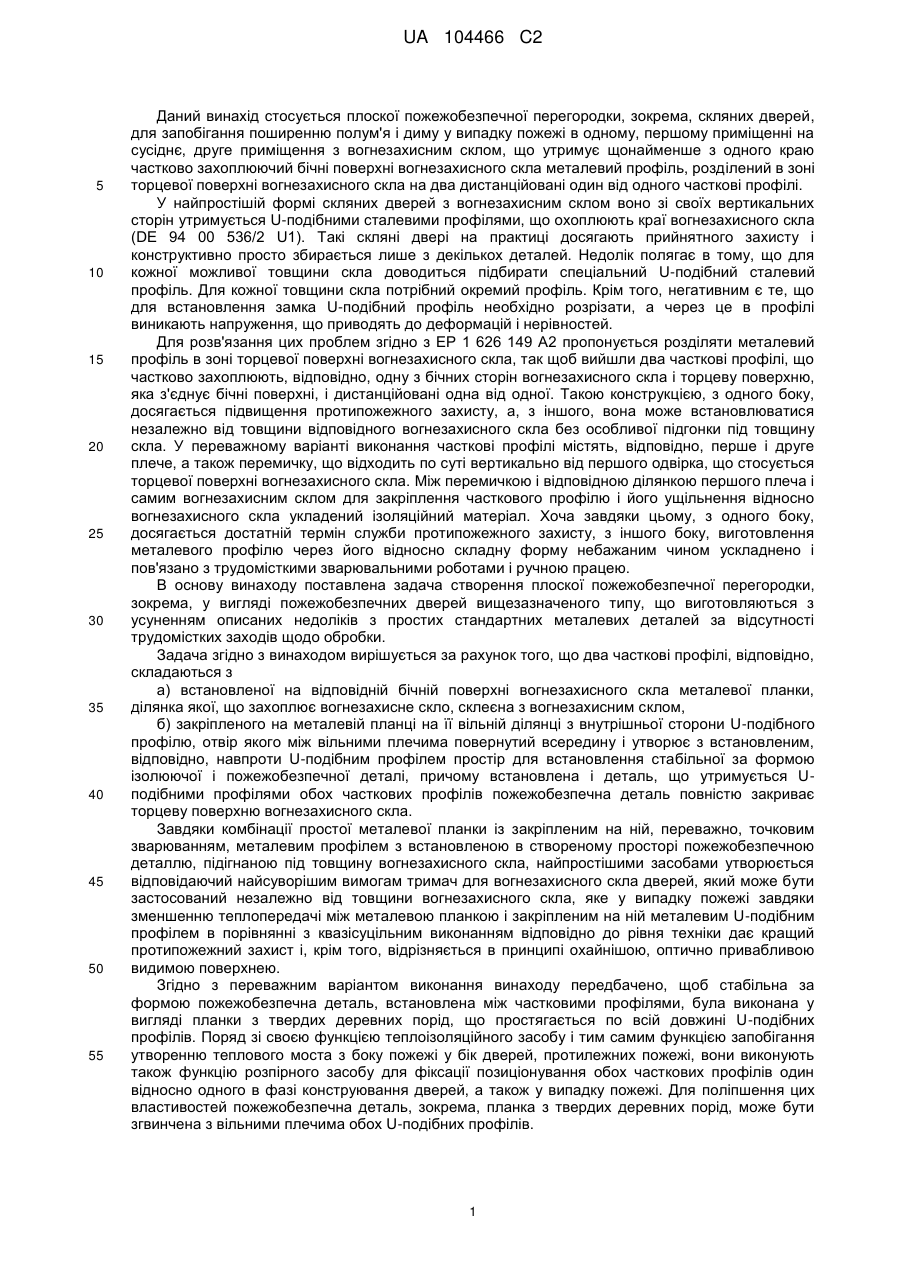

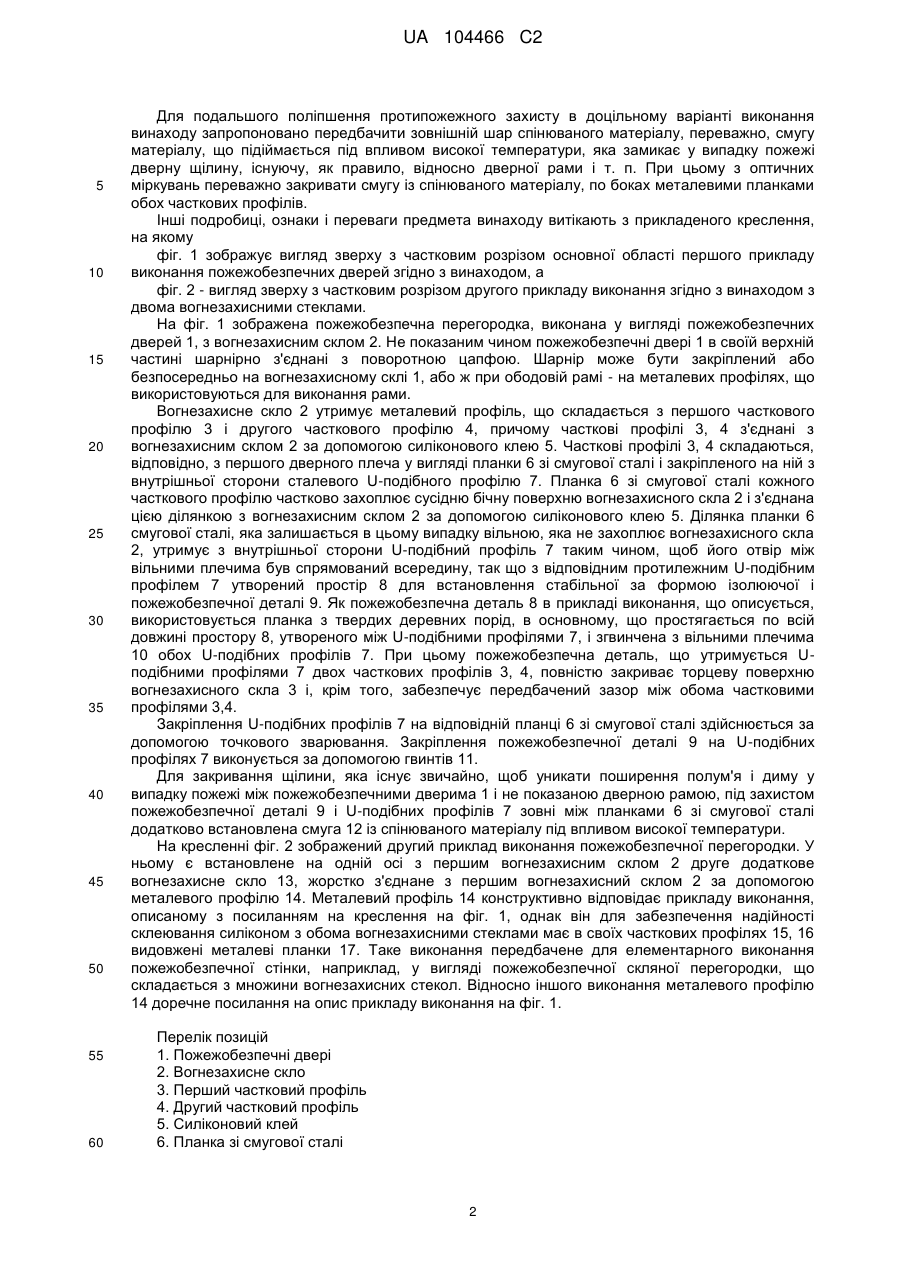

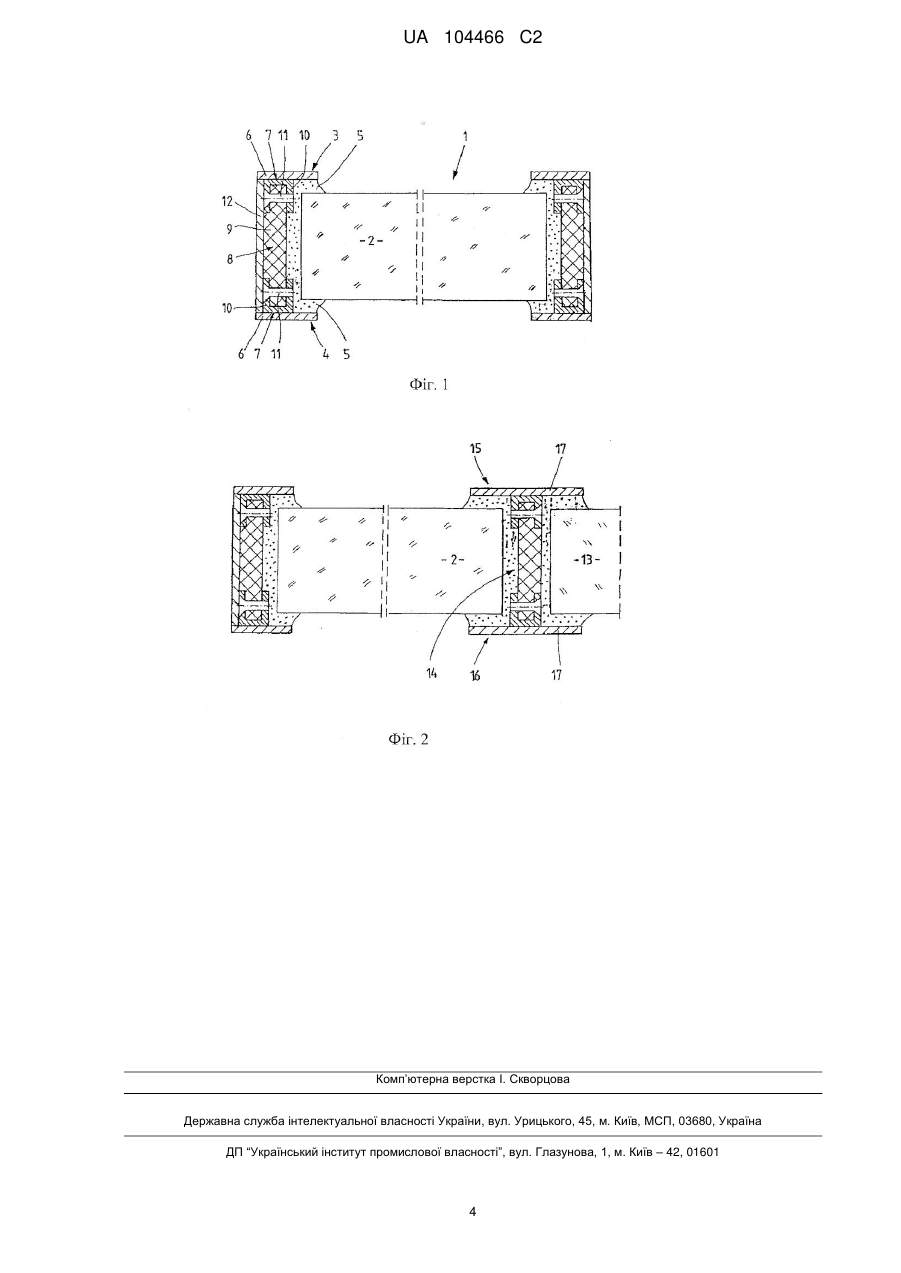

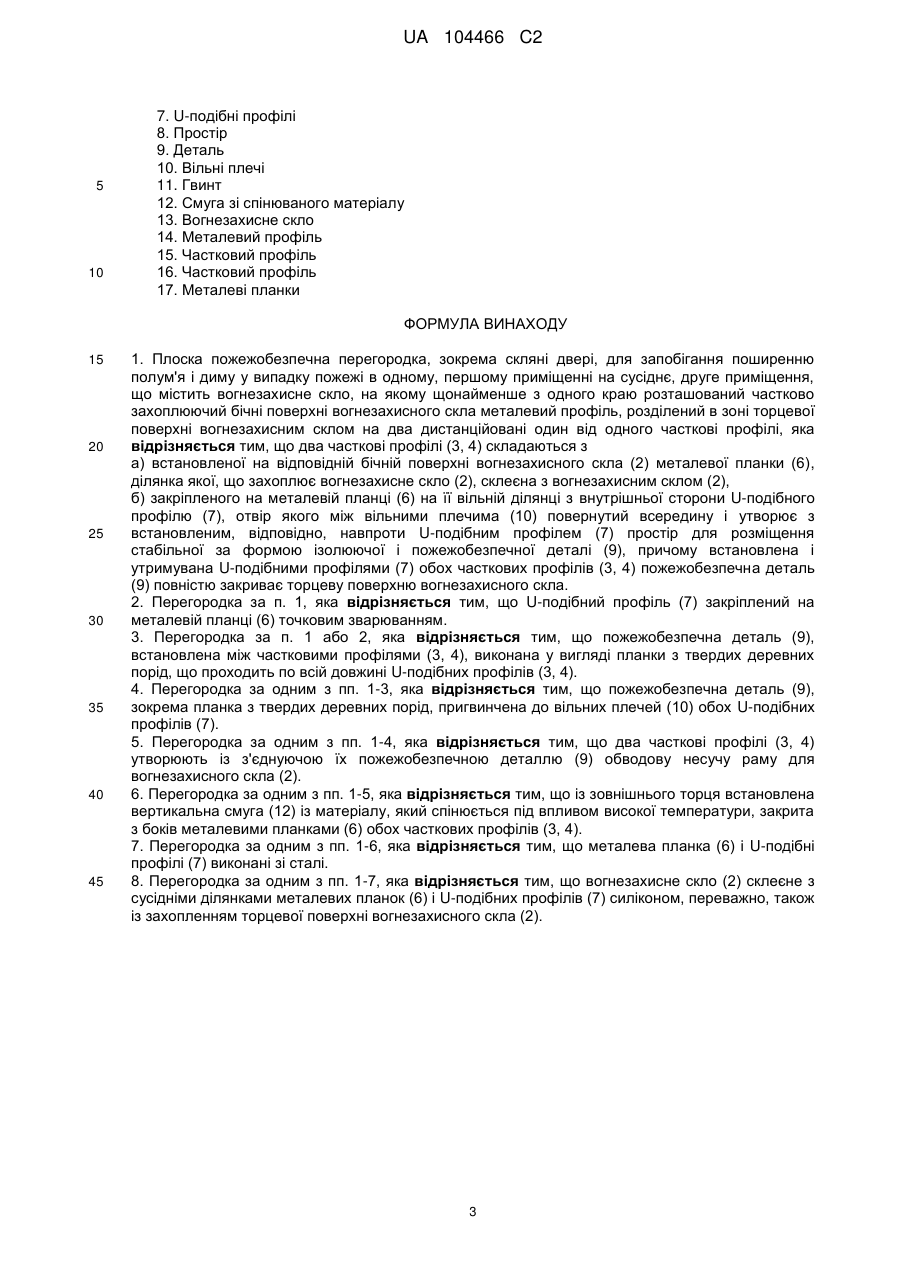

Реферат: Даний винахід стосується плоскої пожежобезпечної перегородки, зокрема скляних дверей, для запобігання поширенню полум'я і диму у випадку пожежі в одному, першому приміщенні на сусіднє, друге приміщення, що містить вогнезахисне скло, яка утримує щонайменше з одного краю частково захоплюючий бічні поверхні вогнезахисного скла металевий профіль, розділений в зоні торцевої поверхні вогнезахисного скла на два дистанційовані один від одного часткові профілі, які відрізняються тим, що два часткові профілі складаються з встановленої на відповідній бічній поверхні вогнезахисного скла металевої планки, ділянка якої, що захоплює вогнезахисне скло, склеєна з вогнезахисним склом, і закріпленого на металевій планці на її вільній ділянці з внутрішньої сторони U-подібного профілю, отвір якого між вільними плечима повернутий всередину і утворює з встановленим, відповідно, навпроти U-подібним профілем простір для розміщення стабільної за формою ізолюючої і пожежобезпечної деталі, причому встановлена і утримувана U-подібними профілями обох часткових профілів пожежобезпечна деталь повністю закриває торцеву поверхню вогнезахисного скла. UA 104466 C2 (12) UA 104466 C2 UA 104466 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід стосується плоскої пожежобезпечної перегородки, зокрема, скляних дверей, для запобігання поширенню полум'я і диму у випадку пожежі в одному, першому приміщенні на сусіднє, друге приміщення з вогнезахисним склом, що утримує щонайменше з одного краю частково захоплюючий бічні поверхні вогнезахисного скла металевий профіль, розділений в зоні торцевої поверхні вогнезахисного скла на два дистанційовані один від одного часткові профілі. У найпростішій формі скляних дверей з вогнезахисним склом воно зі своїх вертикальних сторін утримується U-подібними сталевими профілями, що охоплюють краї вогнезахисного скла (DE 94 00 536/2 U1). Такі скляні двері на практиці досягають прийнятного захисту і конструктивно просто збирається лише з декількох деталей. Недолік полягає в тому, що для кожної можливої товщини скла доводиться підбирати спеціальний U-подібний сталевий профіль. Для кожної товщини скла потрібний окремий профіль. Крім того, негативним є те, що для встановлення замка U-подібний профіль необхідно розрізати, а через це в профілі виникають напруження, що приводять до деформацій і нерівностей. Для розв'язання цих проблем згідно з ЕР 1 626 149 А2 пропонується розділяти металевий профіль в зоні торцевої поверхні вогнезахисного скла, так щоб вийшли два часткові профілі, що частково захоплюють, відповідно, одну з бічних сторін вогнезахисного скла і торцеву поверхню, яка з'єднує бічні поверхні, і дистанційовані одна від одної. Такою конструкцією, з одного боку, досягається підвищення протипожежного захисту, а, з іншого, вона може встановлюватися незалежно від товщини відповідного вогнезахисного скла без особливої підгонки під товщину скла. У переважному варіанті виконання часткові профілі містять, відповідно, перше і друге плече, а також перемичку, що відходить по суті вертикально від першого одвірка, що стосується торцевої поверхні вогнезахисного скла. Між перемичкою і відповідною ділянкою першого плеча і самим вогнезахисним склом для закріплення часткового профілю і його ущільнення відносно вогнезахисного скла укладений ізоляційний матеріал. Хоча завдяки цьому, з одного боку, досягається достатній термін служби протипожежного захисту, з іншого боку, виготовлення металевого профілю через його відносно складну форму небажаним чином ускладнено і пов'язано з трудомісткими зварювальними роботами і ручною працею. В основу винаходу поставлена задача створення плоскої пожежобезпечної перегородки, зокрема, у вигляді пожежобезпечних дверей вищезазначеного типу, що виготовляються з усуненням описаних недоліків з простих стандартних металевих деталей за відсутності трудомістких заходів щодо обробки. Задача згідно з винаходом вирішується за рахунок того, що два часткові профілі, відповідно, складаються з а) встановленої на відповідній бічній поверхні вогнезахисного скла металевої планки, ділянка якої, що захоплює вогнезахисне скло, склеєна з вогнезахисним склом, б) закріпленого на металевій планці на її вільній ділянці з внутрішньої сторони U-подібного профілю, отвір якого між вільними плечима повернутий всередину і утворює з встановленим, відповідно, навпроти U-подібним профілем простір для встановлення стабільної за формою ізолюючої і пожежобезпечної деталі, причому встановлена і деталь, що утримується Uподібними профілями обох часткових профілів пожежобезпечна деталь повністю закриває торцеву поверхню вогнезахисного скла. Завдяки комбінації простої металевої планки із закріпленим на ній, переважно, точковим зварюванням, металевим профілем з встановленою в створеному просторі пожежобезпечною деталлю, підігнаною під товщину вогнезахисного скла, найпростішими засобами утворюється відповідаючий найсуворішим вимогам тримач для вогнезахисного скла дверей, який може бути застосований незалежно від товщини вогнезахисного скла, яке у випадку пожежі завдяки зменшенню теплопередачі між металевою планкою і закріпленим на ній металевим U-подібним профілем в порівнянні з квазісуцільним виконанням відповідно до рівня техніки дає кращий протипожежний захист і, крім того, відрізняється в принципі охайнішою, оптично привабливою видимою поверхнею. Згідно з переважним варіантом виконання винаходу передбачено, щоб стабільна за формою пожежобезпечна деталь, встановлена між частковими профілями, була виконана у вигляді планки з твердих деревних порід, що простягається по всій довжині U-подібних профілів. Поряд зі своєю функцією теплоізоляційного засобу і тим самим функцією запобігання утворенню теплового моста з боку пожежі у бік дверей, протилежних пожежі, вони виконують також функцію розпірного засобу для фіксації позиціонування обох часткових профілів один відносно одного в фазі конструювання дверей, а також у випадку пожежі. Для поліпшення цих властивостей пожежобезпечна деталь, зокрема, планка з твердих деревних порід, може бути згвинчена з вільними плечима обох U-подібних профілів. 1 UA 104466 C2 5 10 15 20 25 30 35 40 45 50 55 60 Для подальшого поліпшення протипожежного захисту в доцільному варіанті виконання винаходу запропоновано передбачити зовнішній шар спінюваного матеріалу, переважно, смугу матеріалу, що підіймається під впливом високої температури, яка замикає у випадку пожежі дверну щілину, існуючу, як правило, відносно дверної рами і т. п. При цьому з оптичних міркувань переважно закривати смугу із спінюваного матеріалу, по боках металевими планками обох часткових профілів. Інші подробиці, ознаки і переваги предмета винаходу витікають з прикладеного креслення, на якому фіг. 1 зображує вигляд зверху з частковим розрізом основної області першого прикладу виконання пожежобезпечних дверей згідно з винаходом, а фіг. 2 - вигляд зверху з частковим розрізом другого прикладу виконання згідно з винаходом з двома вогнезахисними стеклами. На фіг. 1 зображена пожежобезпечна перегородка, виконана у вигляді пожежобезпечних дверей 1, з вогнезахисним склом 2. Не показаним чином пожежобезпечні двері 1 в своїй верхній частині шарнірно з'єднані з поворотною цапфою. Шарнір може бути закріплений або безпосередньо на вогнезахисному склі 1, або ж при ободовій рамі - на металевих профілях, що використовуються для виконання рами. Вогнезахисне скло 2 утримує металевий профіль, що складається з першого часткового профілю 3 і другого часткового профілю 4, причому часткові профілі 3, 4 з'єднані з вогнезахисним склом 2 за допомогою силіконового клею 5. Часткові профілі 3, 4 складаються, відповідно, з першого дверного плеча у вигляді планки 6 зі смугової сталі і закріпленого на ній з внутрішньої сторони сталевого U-подібного профілю 7. Планка 6 зі смугової сталі кожного часткового профілю частково захоплює сусідню бічну поверхню вогнезахисного скла 2 і з'єднана цією ділянкою з вогнезахисним склом 2 за допомогою силіконового клею 5. Ділянка планки 6 смугової сталі, яка залишається в цьому випадку вільною, яка не захоплює вогнезахисного скла 2, утримує з внутрішньої сторони U-подібний профіль 7 таким чином, щоб його отвір між вільними плечима був спрямований всередину, так що з відповідним протилежним U-подібним профілем 7 утворений простір 8 для встановлення стабільної за формою ізолюючої і пожежобезпечної деталі 9. Як пожежобезпечна деталь 8 в прикладі виконання, що описується, використовується планка з твердих деревних порід, в основному, що простягається по всій довжині простору 8, утвореного між U-подібними профілями 7, і згвинчена з вільними плечима 10 обох U-подібних профілів 7. При цьому пожежобезпечна деталь, що утримується Uподібними профілями 7 двох часткових профілів 3, 4, повністю закриває торцеву поверхню вогнезахисного скла 3 і, крім того, забезпечує передбачений зазор між обома частковими профілями 3,4. Закріплення U-подібних профілів 7 на відповідній планці 6 зі смугової сталі здійснюється за допомогою точкового зварювання. Закріплення пожежобезпечної деталі 9 на U-подібних профілях 7 виконується за допомогою гвинтів 11. Для закривання щілини, яка існує звичайно, щоб уникати поширення полум'я і диму у випадку пожежі між пожежобезпечними дверима 1 і не показаною дверною рамою, під захистом пожежобезпечної деталі 9 і U-подібних профілів 7 зовні між планками 6 зі смугової сталі додатково встановлена смуга 12 із спінюваного матеріалу під впливом високої температури. На кресленні фіг. 2 зображений другий приклад виконання пожежобезпечної перегородки. У ньому є встановлене на одній осі з першим вогнезахисним склом 2 друге додаткове вогнезахисне скло 13, жорстко з'єднане з першим вогнезахисний склом 2 за допомогою металевого профілю 14. Металевий профіль 14 конструктивно відповідає прикладу виконання, описаному з посиланням на креслення на фіг. 1, однак він для забезпечення надійності склеювання силіконом з обома вогнезахисними стеклами має в своїх часткових профілях 15, 16 видовжені металеві планки 17. Таке виконання передбачене для елементарного виконання пожежобезпечної стінки, наприклад, у вигляді пожежобезпечної скляної перегородки, що складається з множини вогнезахисних стекол. Відносно іншого виконання металевого профілю 14 доречне посилання на опис прикладу виконання на фіг. 1. Перелік позицій 1. Пожежобезпечні двері 2. Вогнезахисне скло 3. Перший частковий профіль 4. Другий частковий профіль 5. Силіконовий клей 6. Планка зі смугової сталі 2 UA 104466 C2 5 10 7. U-подібні профілі 8. Простір 9. Деталь 10. Вільні плечі 11. Гвинт 12. Смуга зі спінюваного матеріалу 13. Вогнезахисне скло 14. Металевий профіль 15. Частковий профіль 16. Частковий профіль 17. Металеві планки ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 1. Плоска пожежобезпечна перегородка, зокрема скляні двері, для запобігання поширенню полум'я і диму у випадку пожежі в одному, першому приміщенні на сусіднє, друге приміщення, що містить вогнезахисне скло, на якому щонайменше з одного краю розташований частково захоплюючий бічні поверхні вогнезахисного скла металевий профіль, розділений в зоні торцевої поверхні вогнезахисним склом на два дистанційовані один від одного часткові профілі, яка відрізняється тим, що два часткові профілі (3, 4) складаються з а) встановленої на відповідній бічній поверхні вогнезахисного скла (2) металевої планки (6), ділянка якої, що захоплює вогнезахисне скло (2), склеєна з вогнезахисним склом (2), б) закріпленого на металевій планці (6) на її вільній ділянці з внутрішньої сторони U-подібного профілю (7), отвір якого між вільними плечима (10) повернутий всередину і утворює з встановленим, відповідно, навпроти U-подібним профілем (7) простір для розміщення стабільної за формою ізолюючої і пожежобезпечної деталі (9), причому встановлена і утримувана U-подібними профілями (7) обох часткових профілів (3, 4) пожежобезпечна деталь (9) повністю закриває торцеву поверхню вогнезахисного скла. 2. Перегородка за п. 1, яка відрізняється тим, що U-подібний профіль (7) закріплений на металевій планці (6) точковим зварюванням. 3. Перегородка за п. 1 або 2, яка відрізняється тим, що пожежобезпечна деталь (9), встановлена між частковими профілями (3, 4), виконана у вигляді планки з твердих деревних порід, що проходить по всій довжині U-подібних профілів (3, 4). 4. Перегородка за одним з пп. 1-3, яка відрізняється тим, що пожежобезпечна деталь (9), зокрема планка з твердих деревних порід, пригвинчена до вільних плечей (10) обох U-подібних профілів (7). 5. Перегородка за одним з пп. 1-4, яка відрізняється тим, що два часткові профілі (3, 4) утворюють із з'єднуючою їх пожежобезпечною деталлю (9) обводову несучу раму для вогнезахисного скла (2). 6. Перегородка за одним з пп. 1-5, яка відрізняється тим, що із зовнішнього торця встановлена вертикальна смуга (12) із матеріалу, який спінюється під впливом високої температури, закрита з боків металевими планками (6) обох часткових профілів (3, 4). 7. Перегородка за одним з пп. 1-6, яка відрізняється тим, що металева планка (6) і U-подібні профілі (7) виконані зі сталі. 8. Перегородка за одним з пп. 1-7, яка відрізняється тим, що вогнезахисне скло (2) склеєне з сусідніми ділянками металевих планок (6) і U-подібних профілів (7) силіконом, переважно, також із захопленням торцевої поверхні вогнезахисного скла (2). 3 UA 104466 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
