Система виявлення, розпізнавання, супроводження повітряних та наземних цілей

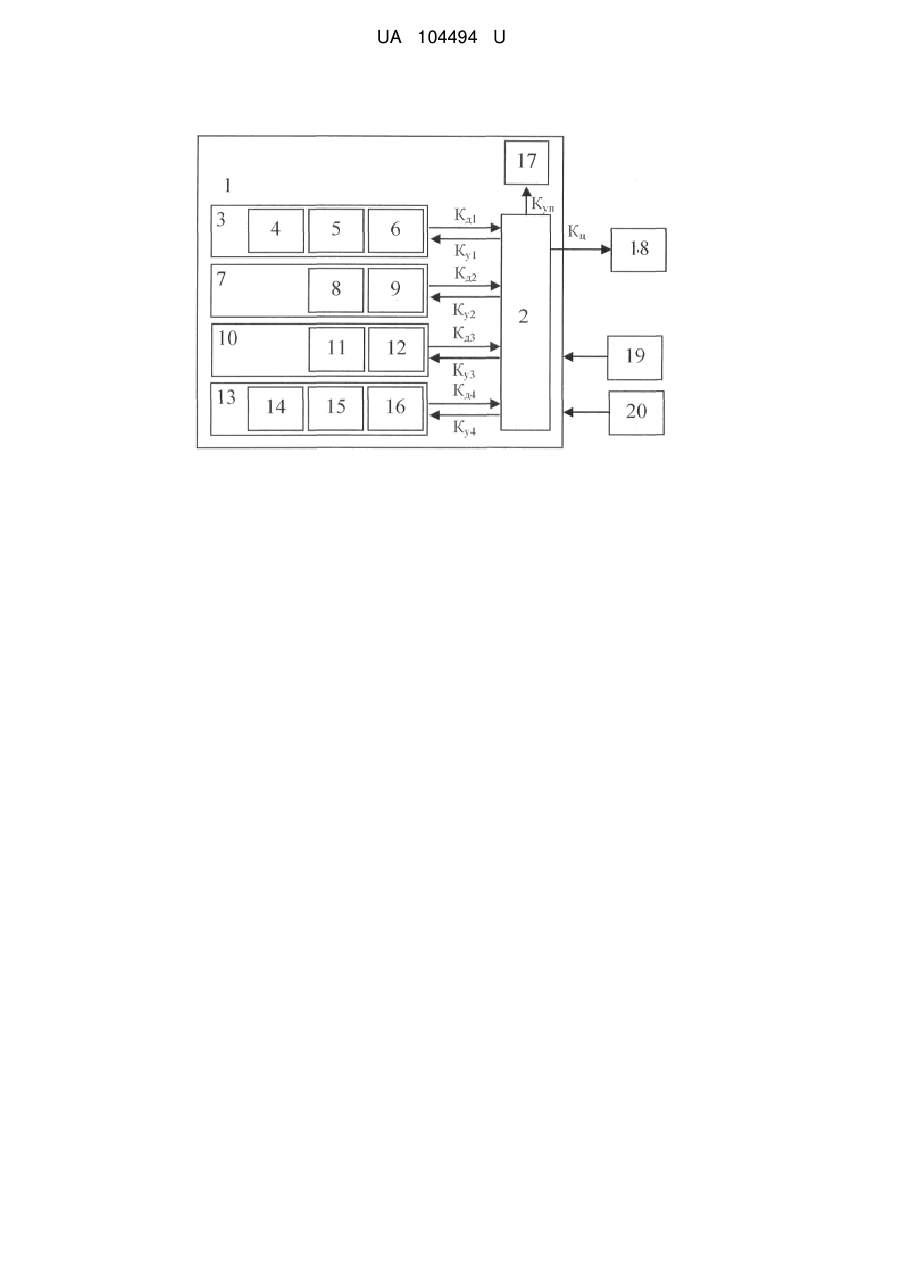

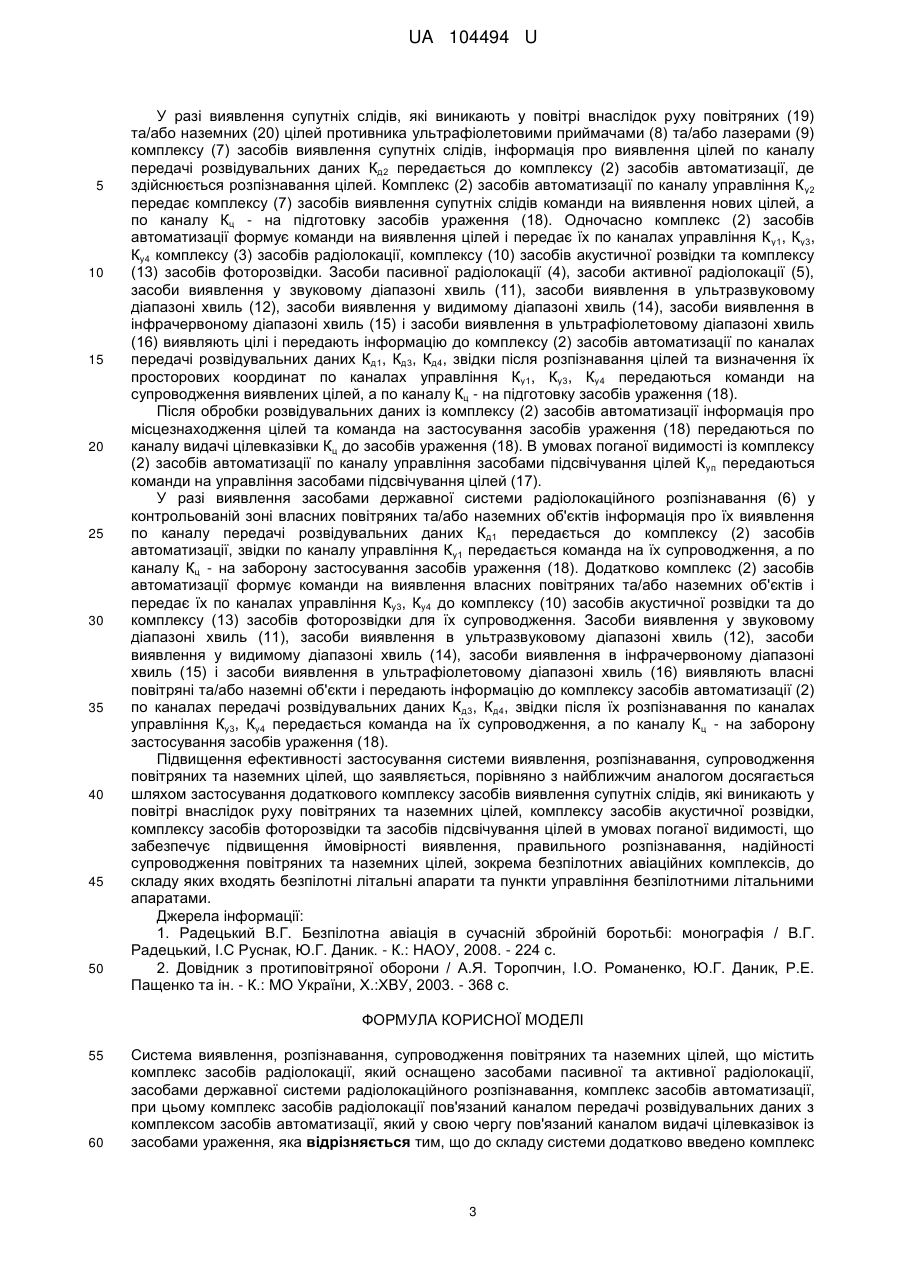

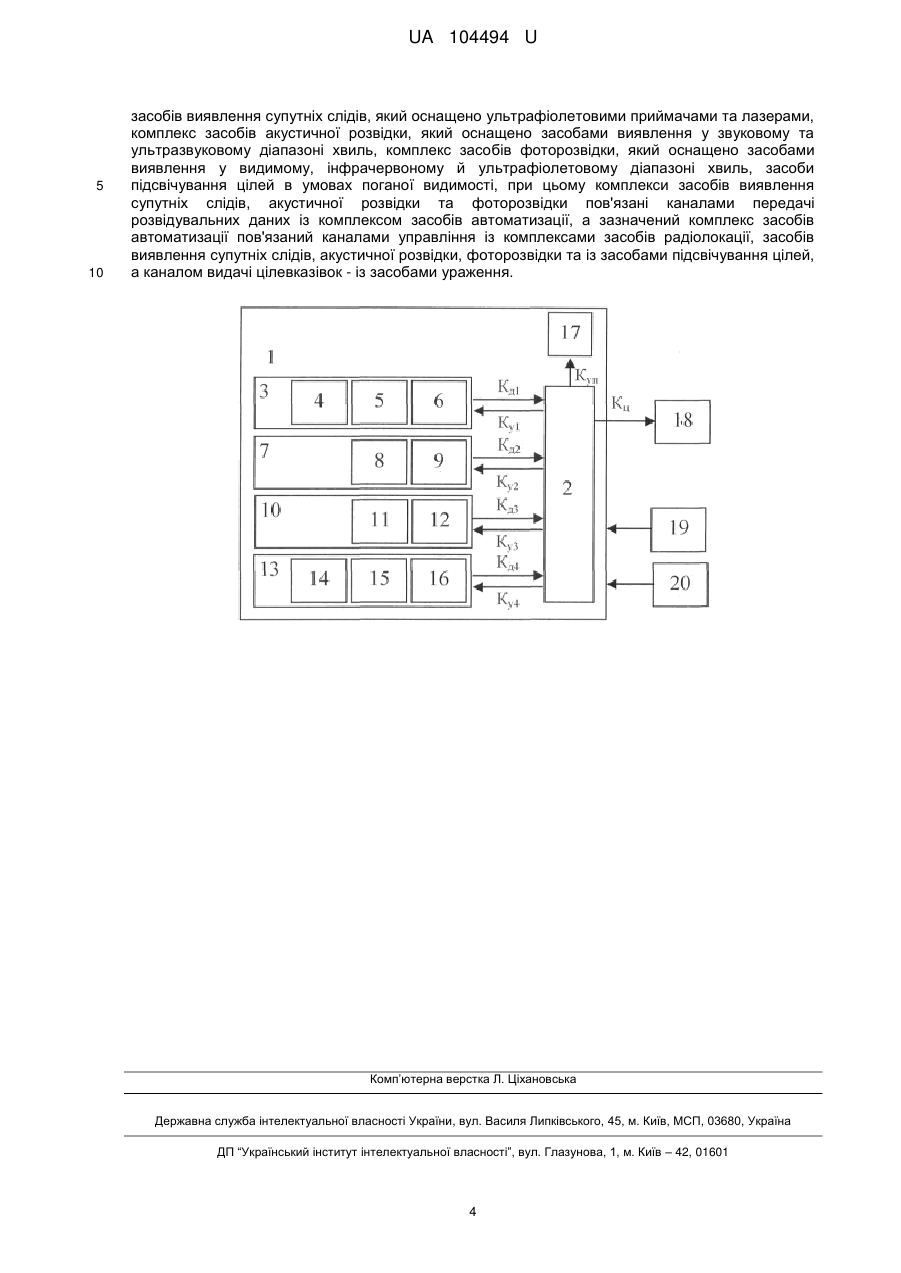

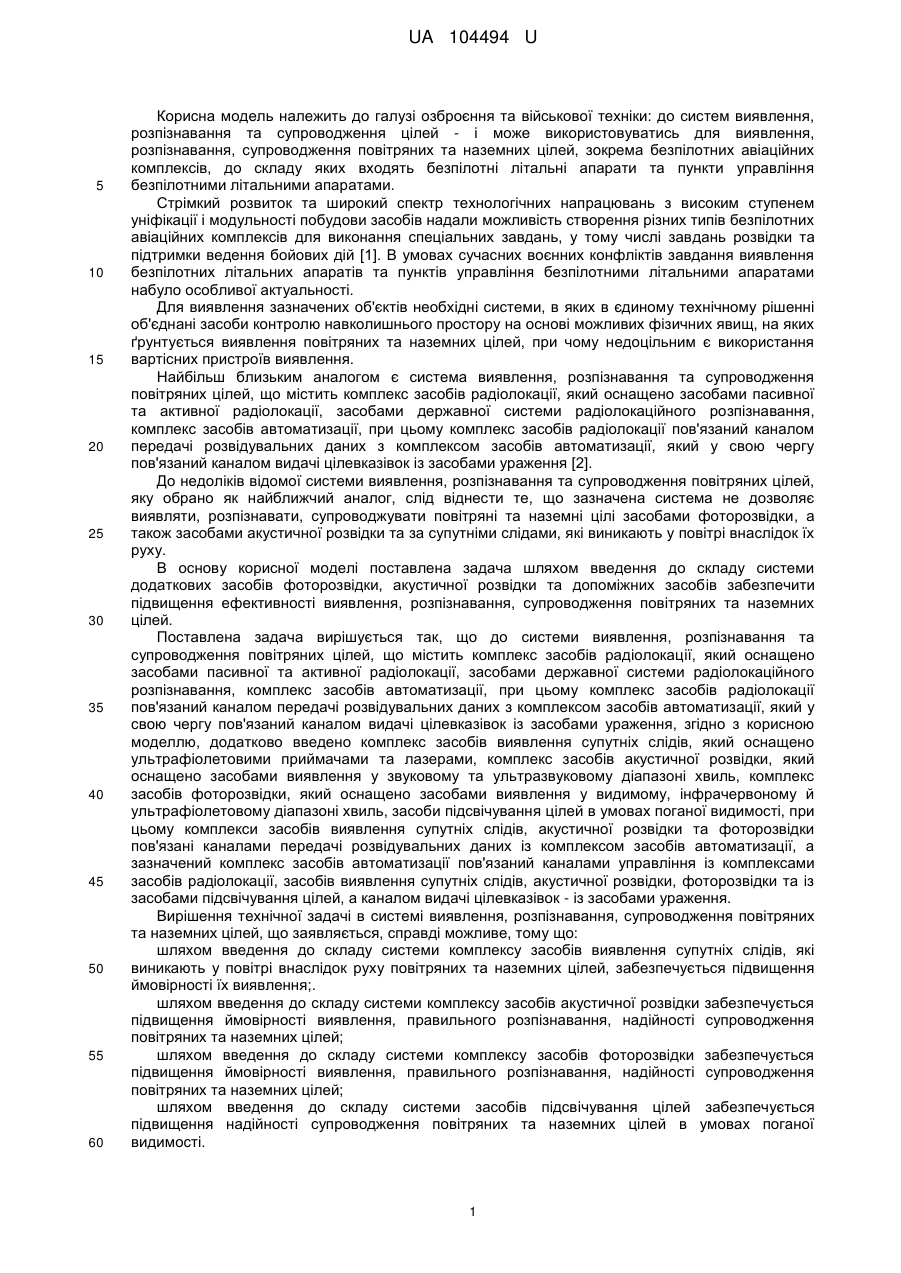

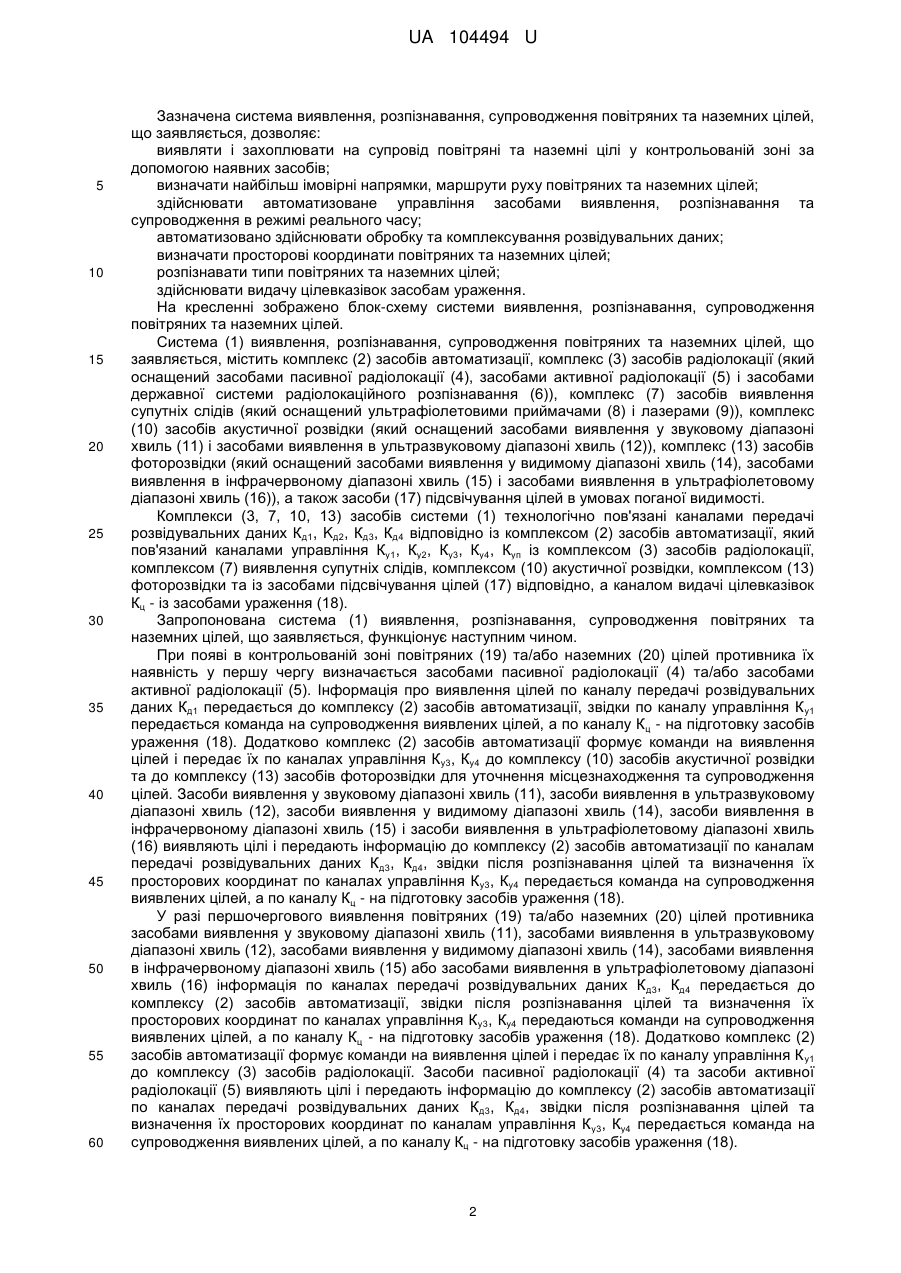

Реферат: Система виявлення, розпізнавання, супроводження повітряних та наземних цілей містить комплекс засобів радіолокації, який оснащено засобами пасивної та активної радіолокації, засобами державної системи радіолокаційного розпізнавання, комплекс засобів автоматизації. Комплекс засобів радіолокації пов'язаний каналом передачі розвідувальних даних з комплексом засобів автоматизації, який у свою чергу пов'язаний каналом видачі цілевказівок із засобами ураження. До складу системи додатково введено комплекс засобів виявлення супутніх слідів, який оснащено ультрафіолетовими приймачами та лазерами, комплекс засобів акустичної розвідки, який оснащено засобами виявлення у звуковому та ультразвуковому діапазоні хвиль, комплекс засобів фоторозвідки, який оснащено засобами виявлення у видимому, інфрачервоному й ультрафіолетовому діапазоні хвиль, засоби підсвічування цілей в умовах поганої видимості. Комплекси засобів виявлення супутніх слідів, акустичної розвідки та фоторозвідки пов'язані каналами передачі розвідувальних даних із комплексом засобів автоматизації. Комплекс засобів автоматизації пов'язаний каналами управління із комплексами засобів радіолокації, засобів виявлення супутніх слідів, акустичної розвідки, фоторозвідки та із засобами підсвічування цілей, а каналом видачі цілевказівок - із засобами ураження. UA 104494 U (12) UA 104494 U UA 104494 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння та військової техніки: до систем виявлення, розпізнавання та супроводження цілей - і може використовуватись для виявлення, розпізнавання, супроводження повітряних та наземних цілей, зокрема безпілотних авіаційних комплексів, до складу яких входять безпілотні літальні апарати та пункти управління безпілотними літальними апаратами. Стрімкий розвиток та широкий спектр технологічних напрацювань з високим ступенем уніфікації і модульності побудови засобів надали можливість створення різних типів безпілотних авіаційних комплексів для виконання спеціальних завдань, у тому числі завдань розвідки та підтримки ведення бойових дій [1]. В умовах сучасних воєнних конфліктів завдання виявлення безпілотних літальних апаратів та пунктів управління безпілотними літальними апаратами набуло особливої актуальності. Для виявлення зазначених об'єктів необхідні системи, в яких в єдиному технічному рішенні об'єднані засоби контролю навколишнього простору на основі можливих фізичних явищ, на яких ґрунтується виявлення повітряних та наземних цілей, при чому недоцільним є використання вартісних пристроїв виявлення. Найбільш близьким аналогом є система виявлення, розпізнавання та супроводження повітряних цілей, що містить комплекс засобів радіолокації, який оснащено засобами пасивної та активної радіолокації, засобами державної системи радіолокаційного розпізнавання, комплекс засобів автоматизації, при цьому комплекс засобів радіолокації пов'язаний каналом передачі розвідувальних даних з комплексом засобів автоматизації, який у свою чергу пов'язаний каналом видачі цілевказівок із засобами ураження [2]. До недоліків відомої системи виявлення, розпізнавання та супроводження повітряних цілей, яку обрано як найближчий аналог, слід віднести те, що зазначена система не дозволяє виявляти, розпізнавати, супроводжувати повітряні та наземні цілі засобами фоторозвідки, а також засобами акустичної розвідки та за супутніми слідами, які виникають у повітрі внаслідок їх руху. В основу корисної моделі поставлена задача шляхом введення до складу системи додаткових засобів фоторозвідки, акустичної розвідки та допоміжних засобів забезпечити підвищення ефективності виявлення, розпізнавання, супроводження повітряних та наземних цілей. Поставлена задача вирішується так, що до системи виявлення, розпізнавання та супроводження повітряних цілей, що містить комплекс засобів радіолокації, який оснащено засобами пасивної та активної радіолокації, засобами державної системи радіолокаційного розпізнавання, комплекс засобів автоматизації, при цьому комплекс засобів радіолокації пов'язаний каналом передачі розвідувальних даних з комплексом засобів автоматизації, який у свою чергу пов'язаний каналом видачі цілевказівок із засобами ураження, згідно з корисною моделлю, додатково введено комплекс засобів виявлення супутніх слідів, який оснащено ультрафіолетовими приймачами та лазерами, комплекс засобів акустичної розвідки, який оснащено засобами виявлення у звуковому та ультразвуковому діапазоні хвиль, комплекс засобів фоторозвідки, який оснащено засобами виявлення у видимому, інфрачервоному й ультрафіолетовому діапазоні хвиль, засоби підсвічування цілей в умовах поганої видимості, при цьому комплекси засобів виявлення супутніх слідів, акустичної розвідки та фоторозвідки пов'язані каналами передачі розвідувальних даних із комплексом засобів автоматизації, а зазначений комплекс засобів автоматизації пов'язаний каналами управління із комплексами засобів радіолокації, засобів виявлення супутніх слідів, акустичної розвідки, фоторозвідки та із засобами підсвічування цілей, а каналом видачі цілевказівок - із засобами ураження. Вирішення технічної задачі в системі виявлення, розпізнавання, супроводження повітряних та наземних цілей, що заявляється, справді можливе, тому що: шляхом введення до складу системи комплексу засобів виявлення супутніх слідів, які виникають у повітрі внаслідок руху повітряних та наземних цілей, забезпечується підвищення ймовірності їх виявлення;. шляхом введення до складу системи комплексу засобів акустичної розвідки забезпечується підвищення ймовірності виявлення, правильного розпізнавання, надійності супроводження повітряних та наземних цілей; шляхом введення до складу системи комплексу засобів фоторозвідки забезпечується підвищення ймовірності виявлення, правильного розпізнавання, надійності супроводження повітряних та наземних цілей; шляхом введення до складу системи засобів підсвічування цілей забезпечується підвищення надійності супроводження повітряних та наземних цілей в умовах поганої видимості. 1 UA 104494 U 5 10 15 20 25 30 35 40 45 50 55 60 Зазначена система виявлення, розпізнавання, супроводження повітряних та наземних цілей, що заявляється, дозволяє: виявляти і захоплювати на супровід повітряні та наземні цілі у контрольованій зоні за допомогою наявних засобів; визначати найбільш імовірні напрямки, маршрути руху повітряних та наземних цілей; здійснювати автоматизоване управління засобами виявлення, розпізнавання та супроводження в режимі реального часу; автоматизовано здійснювати обробку та комплексування розвідувальних даних; визначати просторові координати повітряних та наземних цілей; розпізнавати типи повітряних та наземних цілей; здійснювати видачу цілевказівок засобам ураження. На кресленні зображено блок-схему системи виявлення, розпізнавання, супроводження повітряних та наземних цілей. Система (1) виявлення, розпізнавання, супроводження повітряних та наземних цілей, що заявляється, містить комплекс (2) засобів автоматизації, комплекс (3) засобів радіолокації (який оснащений засобами пасивної радіолокації (4), засобами активної радіолокації (5) і засобами державної системи радіолокаційного розпізнавання (6)), комплекс (7) засобів виявлення супутніх слідів (який оснащений ультрафіолетовими приймачами (8) і лазерами (9)), комплекс (10) засобів акустичної розвідки (який оснащений засобами виявлення у звуковому діапазоні хвиль (11) і засобами виявлення в ультразвуковому діапазоні хвиль (12)), комплекс (13) засобів фоторозвідки (який оснащений засобами виявлення у видимому діапазоні хвиль (14), засобами виявлення в інфрачервоному діапазоні хвиль (15) і засобами виявлення в ультрафіолетовому діапазоні хвиль (16)), а також засоби (17) підсвічування цілей в умовах поганої видимості. Комплекси (3, 7, 10, 13) засобів системи (1) технологічно пов'язані каналами передачі розвідувальних даних Кд1, Kд2, Кд3, Кд4 відповідно із комплексом (2) засобів автоматизації, який пов'язаний каналами управління Ку1, Ку2, Ку3, Ку4, Куп із комплексом (3) засобів радіолокації, комплексом (7) виявлення супутніх слідів, комплексом (10) акустичної розвідки, комплексом (13) фоторозвідки та із засобами підсвічування цілей (17) відповідно, а каналом видачі цілевказівок Кц - із засобами ураження (18). Запропонована система (1) виявлення, розпізнавання, супроводження повітряних та наземних цілей, що заявляється, функціонує наступним чином. При появі в контрольованій зоні повітряних (19) та/або наземних (20) цілей противника їх наявність у першу чергу визначається засобами пасивної радіолокації (4) та/або засобами активної радіолокації (5). Інформація про виявлення цілей по каналу передачі розвідувальних даних Кд1 передається до комплексу (2) засобів автоматизації, звідки по каналу управління К у1 передається команда на супроводження виявлених цілей, а по каналу К ц - на підготовку засобів ураження (18). Додатково комплекс (2) засобів автоматизації формує команди на виявлення цілей і передає їх по каналах управління Ку3, Ку4 до комплексу (10) засобів акустичної розвідки та до комплексу (13) засобів фоторозвідки для уточнення місцезнаходження та супроводження цілей. Засоби виявлення у звуковому діапазоні хвиль (11), засоби виявлення в ультразвуковому діапазоні хвиль (12), засоби виявлення у видимому діапазоні хвиль (14), засоби виявлення в інфрачервоному діапазоні хвиль (15) і засоби виявлення в ультрафіолетовому діапазоні хвиль (16) виявляють цілі і передають інформацію до комплексу (2) засобів автоматизації по каналам передачі розвідувальних даних Кд3, Кд4, звідки після розпізнавання цілей та визначення їх просторових координат по каналах управління К у3, Ку4 передається команда на супроводження виявлених цілей, а по каналу Кц - на підготовку засобів ураження (18). У разі першочергового виявлення повітряних (19) та/або наземних (20) цілей противника засобами виявлення у звуковому діапазоні хвиль (11), засобами виявлення в ультразвуковому діапазоні хвиль (12), засобами виявлення у видимому діапазоні хвиль (14), засобами виявлення в інфрачервоному діапазоні хвиль (15) або засобами виявлення в ультрафіолетовому діапазоні хвиль (16) інформація по каналах передачі розвідувальних даних К д3, Кд4 передається до комплексу (2) засобів автоматизації, звідки після розпізнавання цілей та визначення їх просторових координат по каналах управління Ку3, Ку4 передаються команди на супроводження виявлених цілей, а по каналу Кц - на підготовку засобів ураження (18). Додатково комплекс (2) засобів автоматизації формує команди на виявлення цілей і передає їх по каналу управління К у1 до комплексу (3) засобів радіолокації. Засоби пасивної радіолокації (4) та засоби активної радіолокації (5) виявляють цілі і передають інформацію до комплексу (2) засобів автоматизації по каналах передачі розвідувальних даних Кд3, Кд4, звідки після розпізнавання цілей та визначення їх просторових координат по каналам управління К у3, Ку4 передається команда на супроводження виявлених цілей, а по каналу Кц - на підготовку засобів ураження (18). 2 UA 104494 U 5 10 15 20 25 30 35 40 45 50 У разі виявлення супутніх слідів, які виникають у повітрі внаслідок руху повітряних (19) та/або наземних (20) цілей противника ультрафіолетовими приймачами (8) та/або лазерами (9) комплексу (7) засобів виявлення супутніх слідів, інформація про виявлення цілей по каналу передачі розвідувальних даних Кд2 передається до комплексу (2) засобів автоматизації, де здійснюється розпізнавання цілей. Комплекс (2) засобів автоматизації по каналу управління К у2 передає комплексу (7) засобів виявлення супутніх слідів команди на виявлення нових цілей, а по каналу Кц - на підготовку засобів ураження (18). Одночасно комплекс (2) засобів автоматизації формує команди на виявлення цілей і передає їх по каналах управління К у1, Ку3, Ку4 комплексу (3) засобів радіолокації, комплексу (10) засобів акустичної розвідки та комплексу (13) засобів фоторозвідки. Засоби пасивної радіолокації (4), засоби активної радіолокації (5), засоби виявлення у звуковому діапазоні хвиль (11), засоби виявлення в ультразвуковому діапазоні хвиль (12), засоби виявлення у видимому діапазоні хвиль (14), засоби виявлення в інфрачервоному діапазоні хвиль (15) і засоби виявлення в ультрафіолетовому діапазоні хвиль (16) виявляють цілі і передають інформацію до комплексу (2) засобів автоматизації по каналах передачі розвідувальних даних Кд1, Кд3, Кд4, звідки після розпізнавання цілей та визначення їх просторових координат по каналах управління Ку1, Ку3, Ку4 передаються команди на супроводження виявлених цілей, а по каналу Кц - на підготовку засобів ураження (18). Після обробки розвідувальних даних із комплексу (2) засобів автоматизації інформація про місцезнаходження цілей та команда на застосування засобів ураження (18) передаються по каналу видачі цілевказівки Кц до засобів ураження (18). В умовах поганої видимості із комплексу (2) засобів автоматизації по каналу управління засобами підсвічування цілей К уп передаються команди на управління засобами підсвічування цілей (17). У разі виявлення засобами державної системи радіолокаційного розпізнавання (6) у контрольованій зоні власних повітряних та/або наземних об'єктів інформація про їх виявлення по каналу передачі розвідувальних даних Кд1 передається до комплексу (2) засобів автоматизації, звідки по каналу управління Ку1 передається команда на їх супроводження, а по каналу Кц - на заборону застосування засобів ураження (18). Додатково комплекс (2) засобів автоматизації формує команди на виявлення власних повітряних та/або наземних об'єктів і передає їх по каналах управління Ку3, Ку4 до комплексу (10) засобів акустичної розвідки та до комплексу (13) засобів фоторозвідки для їх супроводження. Засоби виявлення у звуковому діапазоні хвиль (11), засоби виявлення в ультразвуковому діапазоні хвиль (12), засоби виявлення у видимому діапазоні хвиль (14), засоби виявлення в інфрачервоному діапазоні хвиль (15) і засоби виявлення в ультрафіолетовому діапазоні хвиль (16) виявляють власні повітряні та/або наземні об'єкти і передають інформацію до комплексу засобів автоматизації (2) по каналах передачі розвідувальних даних Кд3, Кд4, звідки після їх розпізнавання по каналах управління Ку3, Ку4 передається команда на їх супроводження, а по каналу Кц - на заборону застосування засобів ураження (18). Підвищення ефективності застосування системи виявлення, розпізнавання, супроводження повітряних та наземних цілей, що заявляється, порівняно з найближчим аналогом досягається шляхом застосування додаткового комплексу засобів виявлення супутніх слідів, які виникають у повітрі внаслідок руху повітряних та наземних цілей, комплексу засобів акустичної розвідки, комплексу засобів фоторозвідки та засобів підсвічування цілей в умовах поганої видимості, що забезпечує підвищення ймовірності виявлення, правильного розпізнавання, надійності супроводження повітряних та наземних цілей, зокрема безпілотних авіаційних комплексів, до складу яких входять безпілотні літальні апарати та пункти управління безпілотними літальними апаратами. Джерела інформації: 1. Радецький В.Г. Безпілотна авіація в сучасній збройній боротьбі: монографія / В.Г. Радецький, І.С Руснак, Ю.Г. Даник. - К.: НАОУ, 2008. - 224 с. 2. Довідник з протиповітряної оборони / А.Я. Торопчин, І.О. Романенко, Ю.Г. Даник, P.E. Пащенко та ін. - К.: МО України, X.:ХВУ, 2003. - 368 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Система виявлення, розпізнавання, супроводження повітряних та наземних цілей, що містить комплекс засобів радіолокації, який оснащено засобами пасивної та активної радіолокації, засобами державної системи радіолокаційного розпізнавання, комплекс засобів автоматизації, при цьому комплекс засобів радіолокації пов'язаний каналом передачі розвідувальних даних з комплексом засобів автоматизації, який у свою чергу пов'язаний каналом видачі цілевказівок із засобами ураження, яка відрізняється тим, що до складу системи додатково введено комплекс 3 UA 104494 U 5 10 засобів виявлення супутніх слідів, який оснащено ультрафіолетовими приймачами та лазерами, комплекс засобів акустичної розвідки, який оснащено засобами виявлення у звуковому та ультразвуковому діапазоні хвиль, комплекс засобів фоторозвідки, який оснащено засобами виявлення у видимому, інфрачервоному й ультрафіолетовому діапазоні хвиль, засоби підсвічування цілей в умовах поганої видимості, при цьому комплекси засобів виявлення супутніх слідів, акустичної розвідки та фоторозвідки пов'язані каналами передачі розвідувальних даних із комплексом засобів автоматизації, а зазначений комплекс засобів автоматизації пов'язаний каналами управління із комплексами засобів радіолокації, засобів виявлення супутніх слідів, акустичної розвідки, фоторозвідки та із засобами підсвічування цілей, а каналом видачі цілевказівок - із засобами ураження. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
