Пристрій для витягання хребта

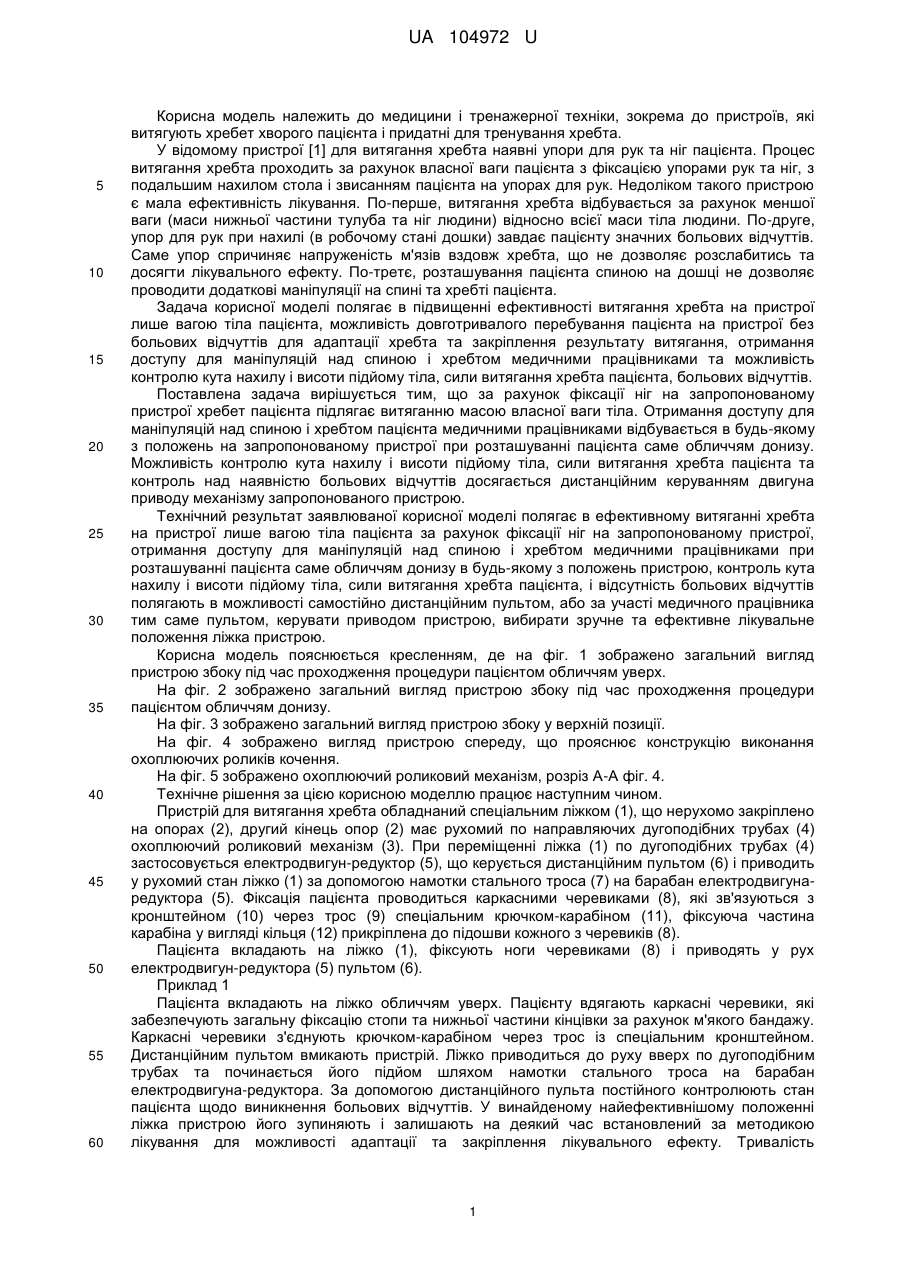

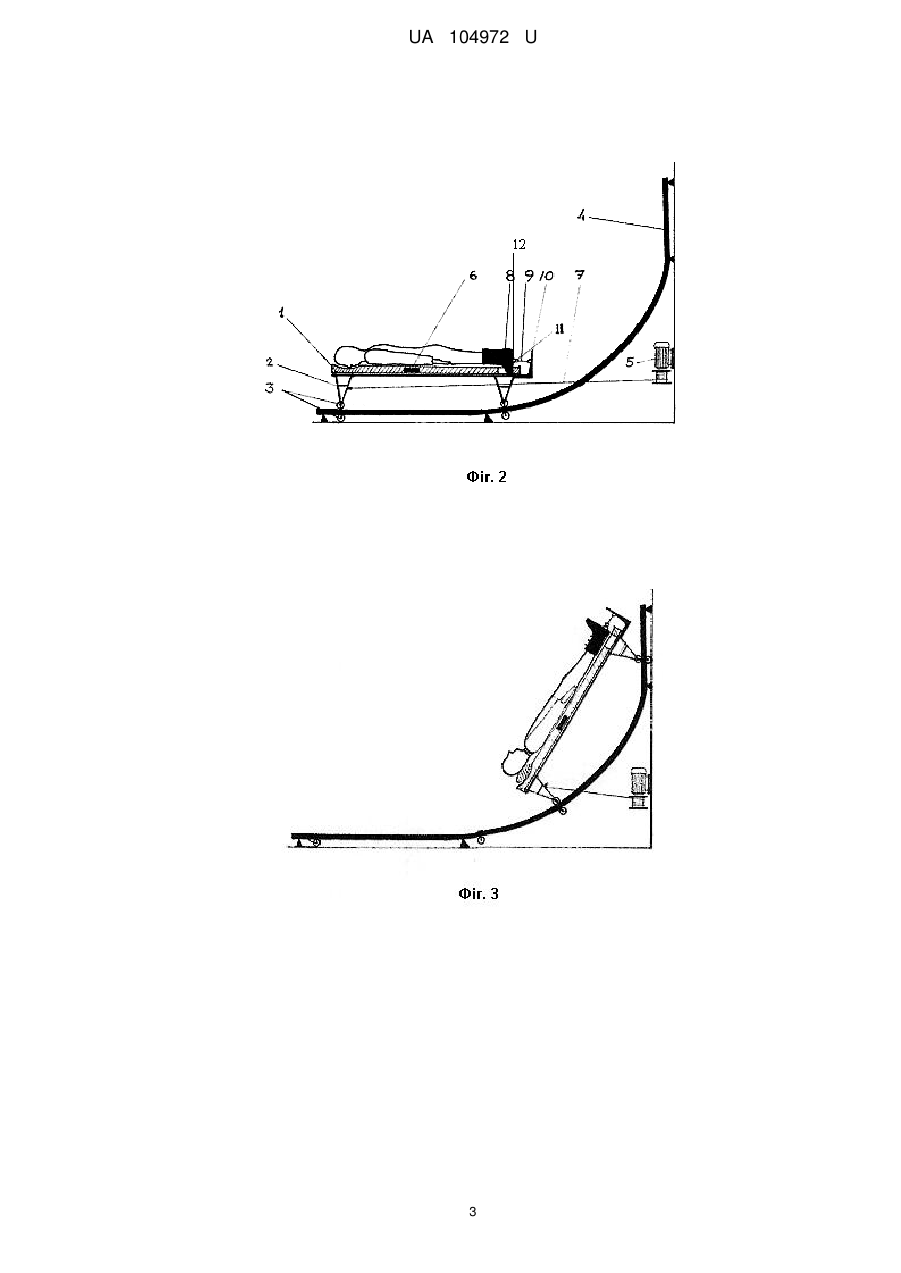

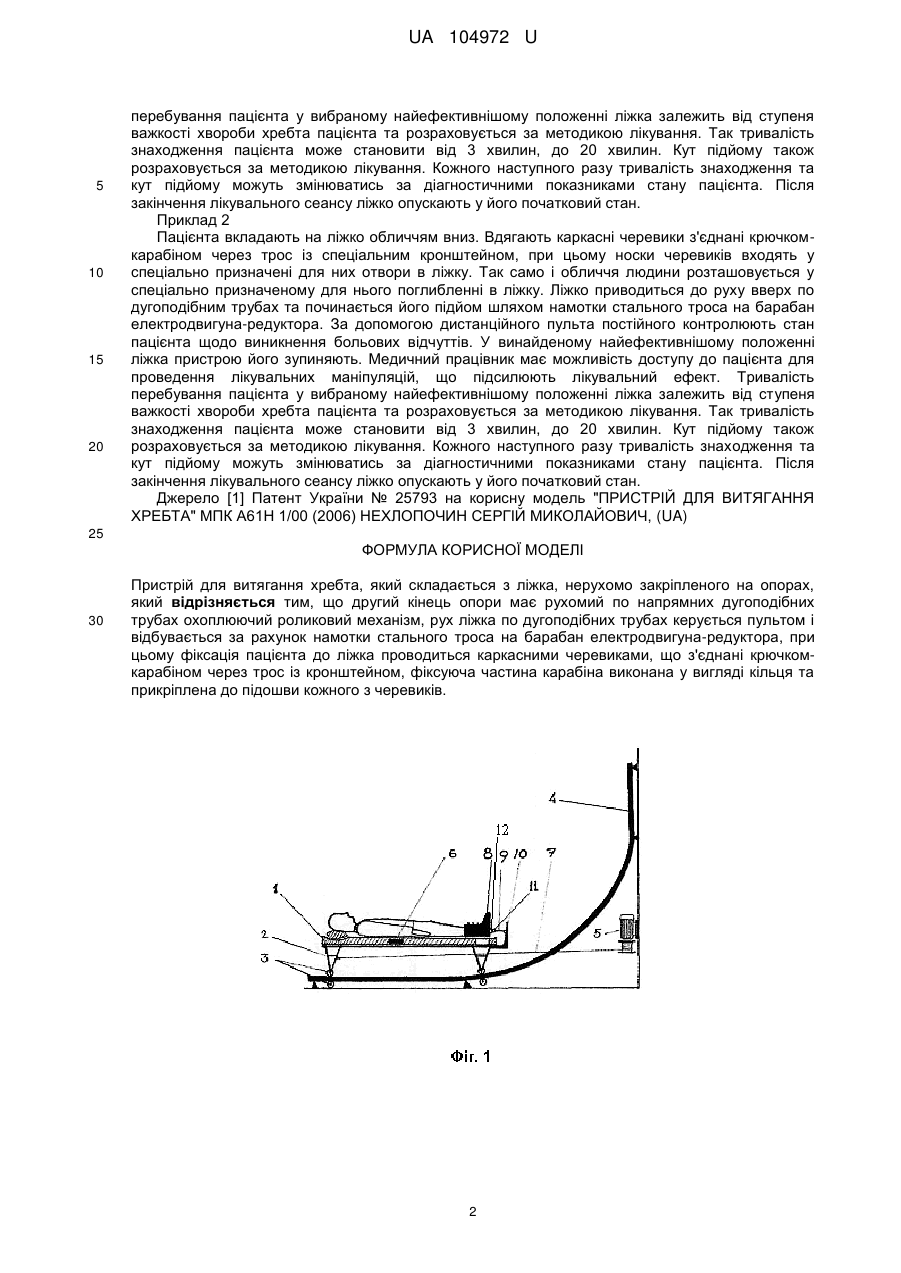

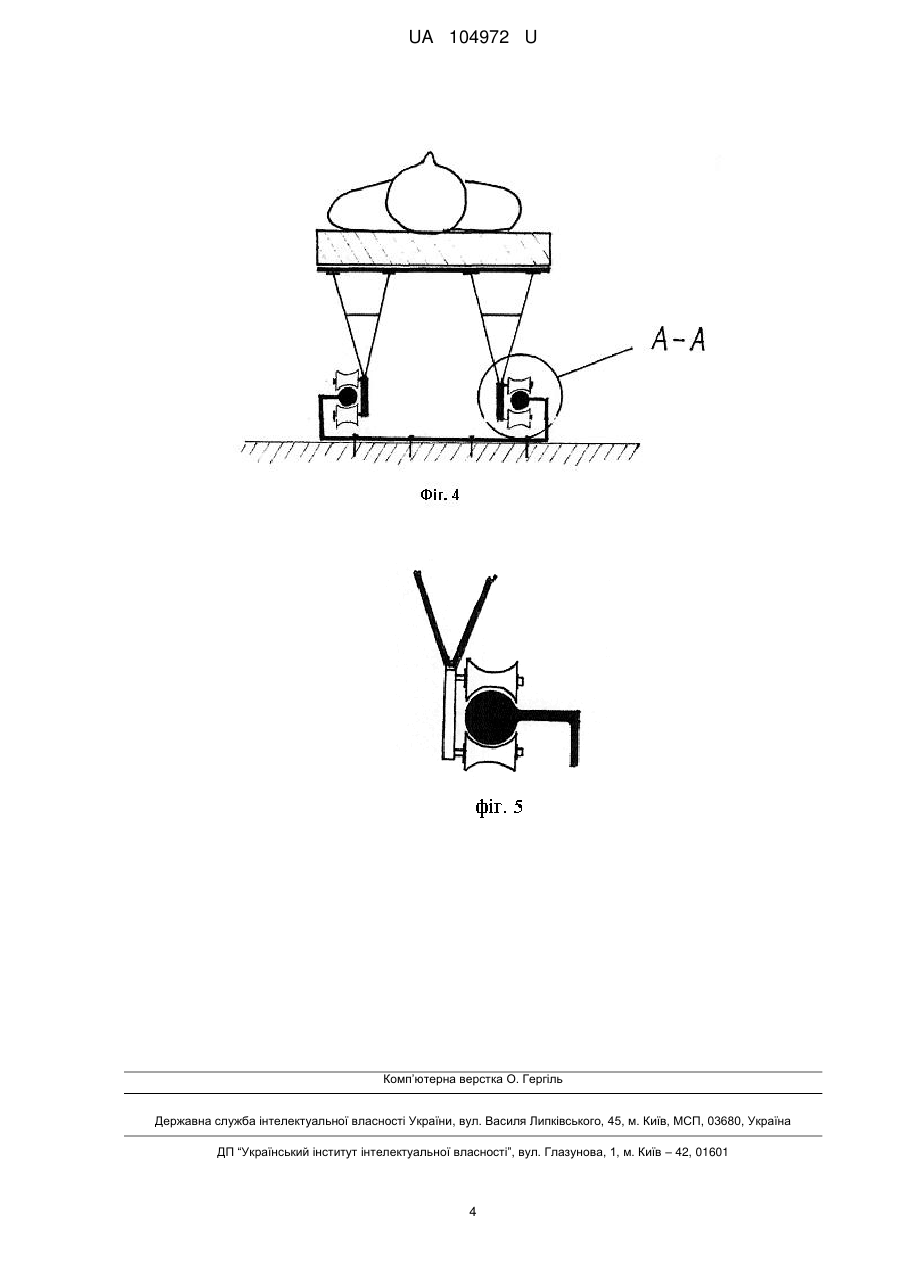

Реферат: Пристрій для витягання хребта складається з ліжка нерухомо закріпленого на опорах. Другий кінець опори має рухомий по напрямних дугоподібних трубах охоплюючий роликовий механізм, рух ліжка по дугоподібних трубах керується пультом і відбувається за рахунок намотки стального троса на барабан електродвигуна-редуктора. При цьому фіксація пацієнта до ліжка проводиться каркасними черевиками, що з'єднані крючком-карабіном через трос із кронштейном, фіксуюча частина карабіна виконана у вигляді кільця та прикріплена до підошви кожного з черевиків. UA 104972 U (54) ПРИСТРІЙ ДЛЯ ВИТЯГАННЯ ХРЕБТА UA 104972 U UA 104972 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини і тренажерної техніки, зокрема до пристроїв, які витягують хребет хворого пацієнта і придатні для тренування хребта. У відомому пристрої [1] для витягання хребта наявні упори для рук та ніг пацієнта. Процес витягання хребта проходить за рахунок власної ваги пацієнта з фіксацією упорами рук та ніг, з подальшим нахилом стола і звисанням пацієнта на упорах для рук. Недоліком такого пристрою є мала ефективність лікування. По-перше, витягання хребта відбувається за рахунок меншої ваги (маси нижньої частини тулуба та ніг людини) відносно всієї маси тіла людини. По-друге, упор для рук при нахилі (в робочому стані дошки) завдає пацієнту значних больових відчуттів. Саме упор спричиняє напруженість м'язів вздовж хребта, що не дозволяє розслабитись та досягти лікувального ефекту. По-третє, розташування пацієнта спиною на дошці не дозволяє проводити додаткові маніпуляції на спині та хребті пацієнта. Задача корисної моделі полягає в підвищенні ефективності витягання хребта на пристрої лише вагою тіла пацієнта, можливість довготривалого перебування пацієнта на пристрої без больових відчуттів для адаптації хребта та закріплення результату витягання, отримання доступу для маніпуляцій над спиною і хребтом медичними працівниками та можливість контролю кута нахилу і висоти підйому тіла, сили витягання хребта пацієнта, больових відчуттів. Поставлена задача вирішується тим, що за рахунок фіксації ніг на запропонованому пристрої хребет пацієнта підлягає витяганню масою власної ваги тіла. Отримання доступу для маніпуляцій над спиною і хребтом пацієнта медичними працівниками відбувається в будь-якому з положень на запропонованому пристрої при розташуванні пацієнта саме обличчям донизу. Можливість контролю кута нахилу і висоти підйому тіла, сили витягання хребта пацієнта та контроль над наявністю больових відчуттів досягається дистанційним керуванням двигуна приводу механізму запропонованого пристрою. Технічний результат заявлюваної корисної моделі полягає в ефективному витяганні хребта на пристрої лише вагою тіла пацієнта за рахунок фіксації ніг на запропонованому пристрої, отримання доступу для маніпуляцій над спиною і хребтом медичними працівниками при розташуванні пацієнта саме обличчям донизу в будь-якому з положень пристрою, контроль кута нахилу і висоти підйому тіла, сили витягання хребта пацієнта, і відсутність больових відчуттів полягають в можливості самостійно дистанційним пультом, або за участі медичного працівника тим саме пультом, керувати приводом пристрою, вибирати зручне та ефективне лікувальне положення ліжка пристрою. Корисна модель пояснюється кресленням, де на фіг. 1 зображено загальний вигляд пристрою збоку під час проходження процедури пацієнтом обличчям уверх. На фіг. 2 зображено загальний вигляд пристрою збоку під час проходження процедури пацієнтом обличчям донизу. На фіг. 3 зображено загальний вигляд пристрою збоку у верхній позиції. На фіг. 4 зображено вигляд пристрою спереду, що прояснює конструкцію виконання охоплюючих роликів кочення. На фіг. 5 зображено охоплюючий роликовий механізм, розріз А-А фіг. 4. Технічне рішення за цією корисною моделлю працює наступним чином. Пристрій для витягання хребта обладнаний спеціальним ліжком (1), що нерухомо закріплено на опорах (2), другий кінець опор (2) має рухомий по направляючих дугоподібних трубах (4) охоплюючий роликовий механізм (3). При переміщенні ліжка (1) по дугоподібних трубах (4) застосовується електродвигун-редуктор (5), що керується дистанційним пультом (6) і приводить у рухомий стан ліжко (1) за допомогою намотки стального троса (7) на барабан електродвигунаредуктора (5). Фіксація пацієнта проводиться каркасними черевиками (8), які зв'язуються з кронштейном (10) через трос (9) спеціальним крючком-карабіном (11), фіксуюча частина карабіна у вигляді кільця (12) прикріплена до підошви кожного з черевиків (8). Пацієнта вкладають на ліжко (1), фіксують ноги черевиками (8) і приводять у рух електродвигун-редуктора (5) пультом (6). Приклад 1 Пацієнта вкладають на ліжко обличчям уверх. Пацієнту вдягають каркасні черевики, які забезпечують загальну фіксацію стопи та нижньої частини кінцівки за рахунок м'якого бандажу. Каркасні черевики з'єднують крючком-карабіном через трос із спеціальним кронштейном. Дистанційним пультом вмикають пристрій. Ліжко приводиться до руху вверх по дугоподібним трубах та починається його підйом шляхом намотки стального троса на барабан електродвигуна-редуктора. За допомогою дистанційного пульта постійного контролюють стан пацієнта щодо виникнення больових відчуттів. У винайденому найефективнішому положенні ліжка пристрою його зупиняють і залишають на деякий час встановлений за методикою лікування для можливості адаптації та закріплення лікувального ефекту. Тривалість 1 UA 104972 U 5 10 15 20 перебування пацієнта у вибраному найефективнішому положенні ліжка залежить від ступеня важкості хвороби хребта пацієнта та розраховується за методикою лікування. Так тривалість знаходження пацієнта може становити від 3 хвилин, до 20 хвилин. Кут підйому також розраховується за методикою лікування. Кожного наступного разу тривалість знаходження та кут підйому можуть змінюватись за діагностичними показниками стану пацієнта. Після закінчення лікувального сеансу ліжко опускають у його початковий стан. Приклад 2 Пацієнта вкладають на ліжко обличчям вниз. Вдягають каркасні черевики з'єднані крючкомкарабіном через трос із спеціальним кронштейном, при цьому носки черевиків входять у спеціально призначені для них отвори в ліжку. Так само і обличчя людини розташовується у спеціально призначеному для нього поглибленні в ліжку. Ліжко приводиться до руху вверх по дугоподібним трубах та починається його підйом шляхом намотки стального троса на барабан електродвигуна-редуктора. За допомогою дистанційного пульта постійного контролюють стан пацієнта щодо виникнення больових відчуттів. У винайденому найефективнішому положенні ліжка пристрою його зупиняють. Медичний працівник має можливість доступу до пацієнта для проведення лікувальних маніпуляцій, що підсилюють лікувальний ефект. Тривалість перебування пацієнта у вибраному найефективнішому положенні ліжка залежить від ступеня важкості хвороби хребта пацієнта та розраховується за методикою лікування. Так тривалість знаходження пацієнта може становити від 3 хвилин, до 20 хвилин. Кут підйому також розраховується за методикою лікування. Кожного наступного разу тривалість знаходження та кут підйому можуть змінюватись за діагностичними показниками стану пацієнта. Після закінчення лікувального сеансу ліжко опускають у його початковий стан. Джерело [1] Патент України № 25793 на корисну модель "ПРИСТРІЙ ДЛЯ ВИТЯГАННЯ ХРЕБТА" МПК А61Н 1/00 (2006) НЕХЛОПОЧИН СЕРГІЙ МИКОЛАЙОВИЧ, (UA) 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Пристрій для витягання хребта, який складається з ліжка, нерухомо закріпленого на опорах, який відрізняється тим, що другий кінець опори має рухомий по напрямних дугоподібних трубах охоплюючий роликовий механізм, рух ліжка по дугоподібних трубах керується пультом і відбувається за рахунок намотки стального троса на барабан електродвигуна-редуктора, при цьому фіксація пацієнта до ліжка проводиться каркасними черевиками, що з'єднані крючкомкарабіном через трос із кронштейном, фіксуюча частина карабіна виконана у вигляді кільця та прикріплена до підошви кожного з черевиків. 2 UA 104972 U 3 UA 104972 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
