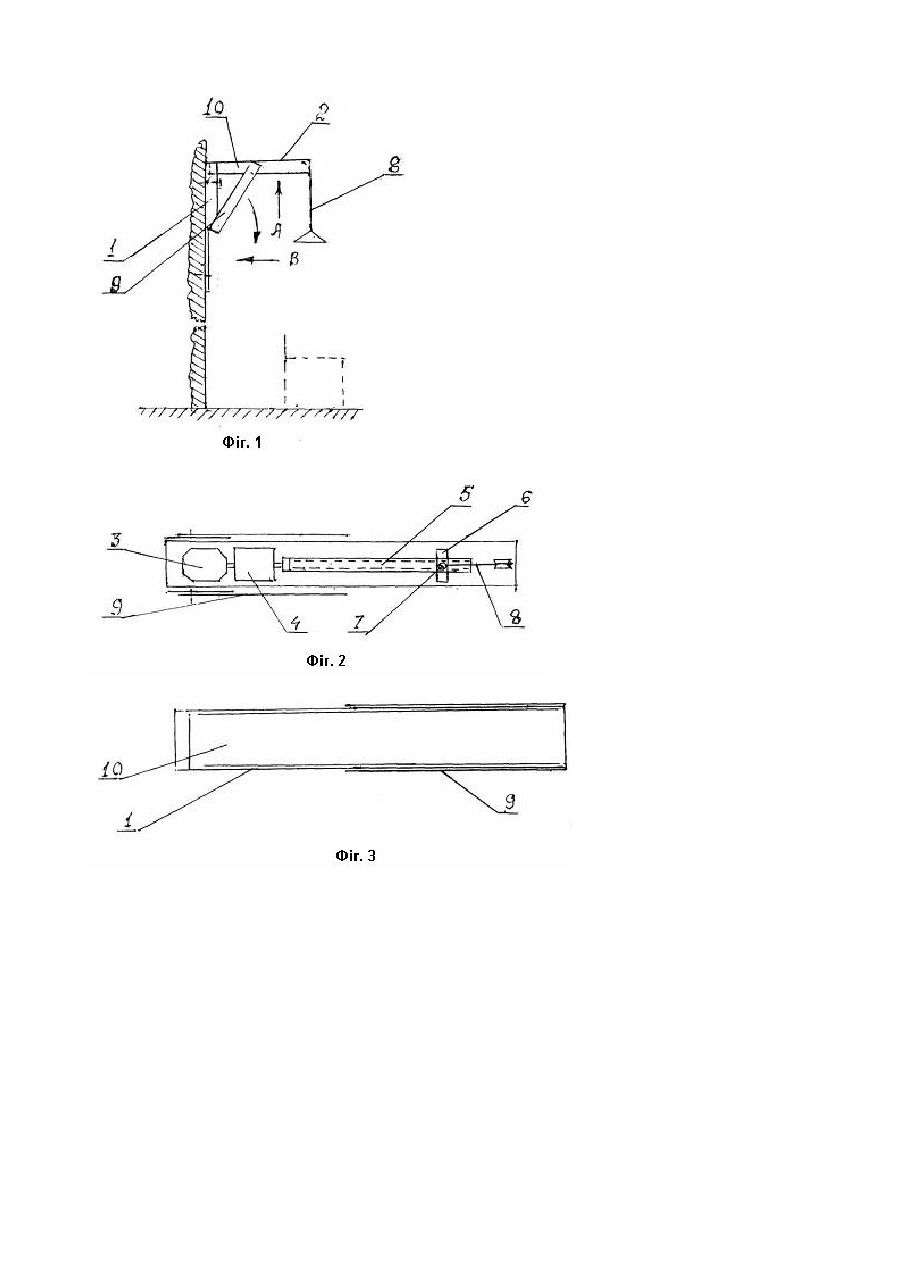

Пристрій для витягання шийного та грудного відділів хребта

Корисна модель відноситься до медцини, а саме до способів лікування хребта та медичної техніки і може бути використана для тракції (витяжки) шийного та грудного відділів хребта з метою зняття навантаження, стомленості, послаблення м'язового апарату комірцевої зони тулуба. Існують захворювання хребта, наприклад остеохондроз, радикуліт, при лікуванні яких хребет, або його частину потрібно розвантажити, витягнути, зняти з нього продольну та інші нагрузки, забезпечити можливість моніпулювати на окремих його сегментах. Для того щоб здійснити маніпуляції, використовують різноманітні способи і пристрої. Відомим являється спосіб і пристрій для лікування захворювань хребта [1], згідно з яким хворого кладуть на опорне ложе і фіксують поясами на грудях та попереку. Голову кладуть на фіксатор, маніпулюючи лебідками хворого піднімають у повітря, задаючи найбільш вигідне положення у просторі. Після цього здійснюють тракційне діяння на окремих ділянках хребта. Тракцію шийного відділу здійснюють в підвищеному стані. Спочатку фіксують тазовий пояс за допомогою лебідки, накладають петлю Гліссона на голову хворого, а потім через блок і тягу на петлю необхідне навантаження. Основними недоліками зазначеного пристрою являється складність конструкції останнього і способа його обслуговування, в тому числі і при витяганні шийного відділу хребта. Крім того пропонуємий пристрій потребує постійної участі медпрацівника в процесі його використання. Зазначені недоліки частково усунені у прийнятому нами за прототип рішення [2]. Основним недоліком є його велика маса і габорити. Пристрій [2] містить стойку з консоллю, регулюєму по висоті опору для сидіння з'єднаний з петлею Гліссона через канат привід і систему направляючих блоків. Основною задачею пропонуємого рішення є створення більш легкого і компактного пристрою, який би дозволяв його транспортування, установку і використання в любому приміщенні при мінімальних тр удозатратах. Вирішення поставленої задачі досягається тим, що у відомому пристрої для витягання шийного та грудного відділів хребта, що містить стойку та установлену в верхній її частині консоль, на кінці якої звисає з'єднаний з приводом трос із елементами цього кріплення до голови чи хребта, наприклад петлею Гліссона, згідно з запропонованим рішенням привід розташовано на консолі зі сторони стойки, закрито кожухом і виконано у вигляді електродвигуна з редуктором, вихідний вал якого з'єднано з орієнтованим впродовж консолі ходовим гвинтом з гайкою, через яку зусилля від привода передаються на трос, а стойка в поперечному перерізі по формі і довжині виконана з можливістю розташування в ній консолі. Гайка ходового гвинта з'єднана з тросом через закріплений на ній ролик або блок чи їх систему. Стойка в вер хній частині виконана жолобоподібної форми, а в середній частині з обох сторін має прикріплені, наприклад шарнірно, розкоси для підтримки консолі і створення жолобоподібної форми консолі в нижній її частині, необхідної для розміщення консолі в стойці в зібраному, тобто в неробочому стані пристрою. Технічним результатом, який досягається винаходом є зменшення маси і габоритних розмірів за рахунок розміщення привода троса в консолі біля стойки і можливості розташування консолі в стойці в неробочому тобто в зібраному стані. Конструкція пристрою пояснюється наступними ілюстраціями (схематично). Фіг.1 - загальний вид пристрою в робочому положенні Фіг.2 - привід троса (вид по А на Фіг1 при знятому кожусі) Фіг.3 - пристрій в зібраному стані (вид по В на Фіг.1 у випадку, коли розкоси шарнірно прикріплені до стойки і повернуті по ходу часової стрілки) На Фіг. зазначено: 1 - стояк 2 - консоль 3 - електричний двигун 4 - редуктор 5 - ходовий гвинт 6 - гайка ходового гвинта 7 - розташований на гайці ролик, або блок чи їх система 8 - трос 9 - розкоси 10 - кожух консолі. Пристрій використовують наступним чином. В розташованій на стояку 1 консолі 2 двигун 3 обертається і через резуктор 4 переміщує установлену на ходовому гвинті 5 в ту чи іншу сторони гайку 6 в межах довжини гвинта. Гайка 6 через блок, або ролик 7 чи їх система з'єднана з тросом 8, який по висоті може переміщуватись на відстань, яка відповідає довжині шляху переміщення гайки на ходовому гвинті. Процес може бути автоматизовано шляхом установки на консолі на кінцях ходового гвинта кінцевих вимикачів, датчиків натягування троса, або і інших пристосувань і пристроїв. Сигнали на підйом і опускання троса на двигун можуть подаватися, наприклад, від установленого послідовно з пружиною датчика натягування троса. При складанні пристрою розкоси повертають, розташовуючи їх впродовж стойки, коли вони створюють жолобчату форму в нижній її частині, повертають на шарнірі чи без нього консоль з приводом і кожухом, і закріплюють її в цьому положенні, підготувавши таким чином пристрій для переміщення в інше місце для транспортування чи зберігання в неробочому стані. На цей час виконано дослідний зразок пристрою і проведені опробування, які показали, що пристрій може бути використаний для витягання шийного та гр удного відділів хребта, як в умовах клініки чи в санаторнооздоровчих закладах, так і в домашніх умовах. Література 1. Патент UA №28607 А, МПК А 61 F 5/00, А 61 Н1/2. Пристрій для лікування захворювань хребта. 2. Патент UA №3228 С1, МПК А 61 F 5/04. Пристрій для витягання шийного відділу хребта.
