Апарат для протруювання насіння

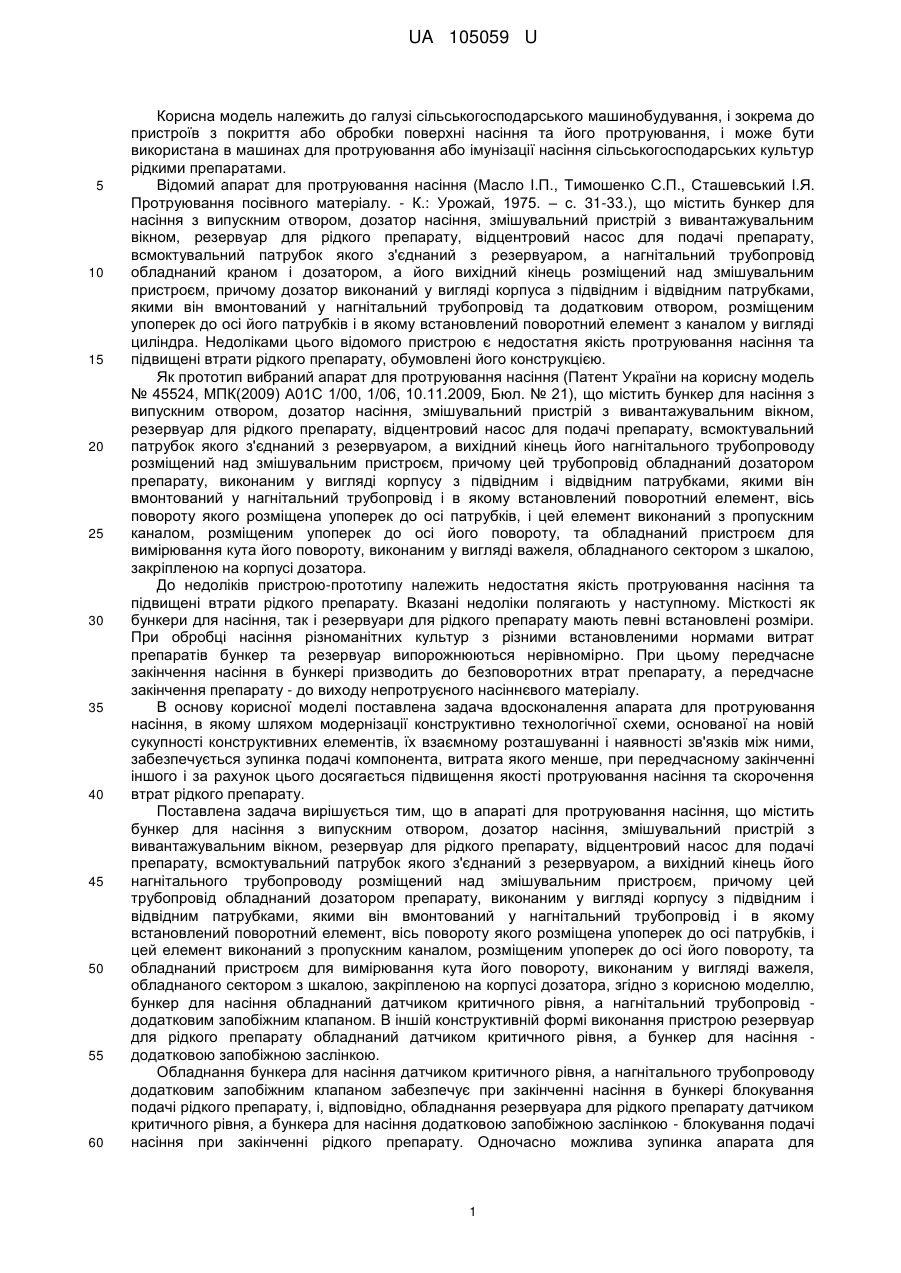

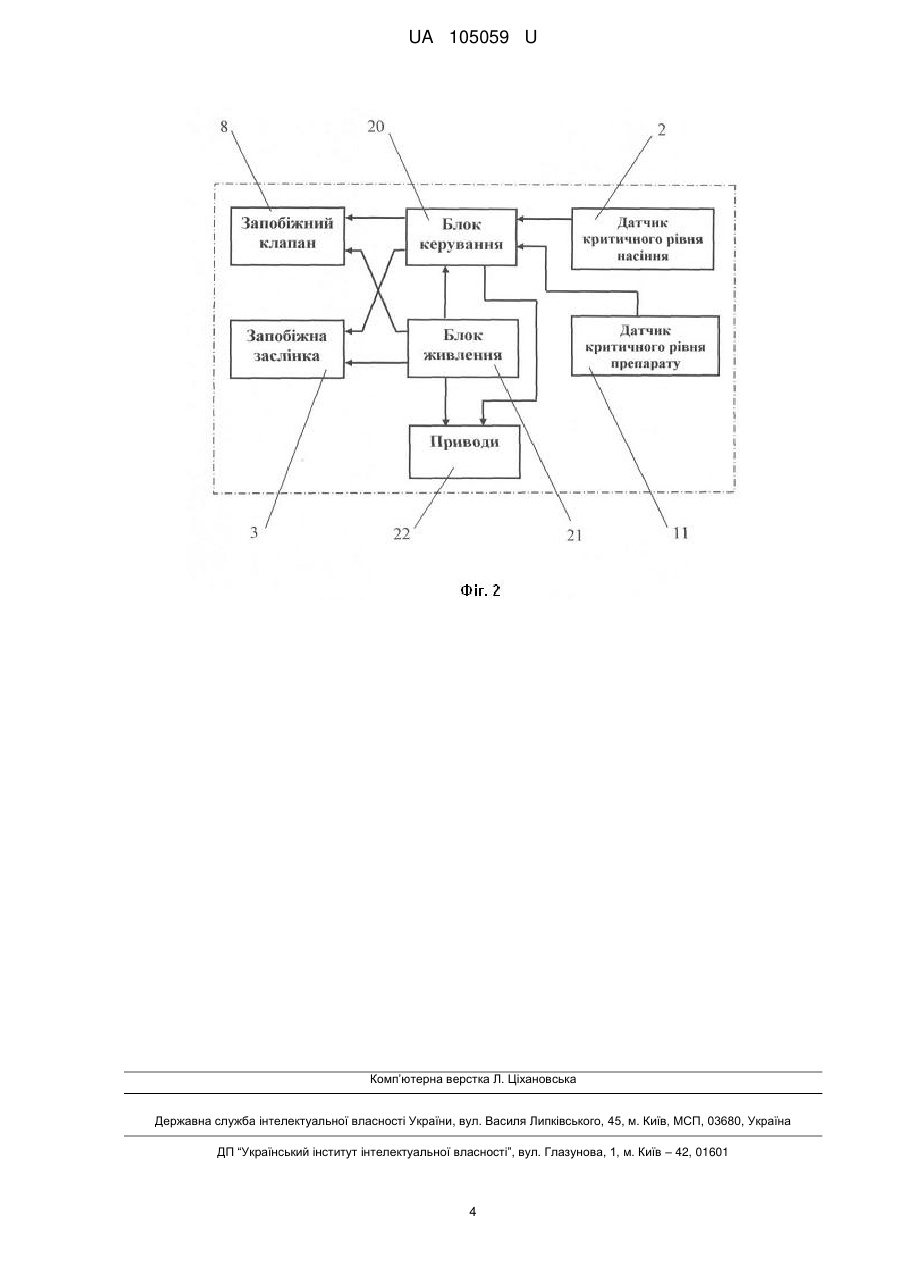

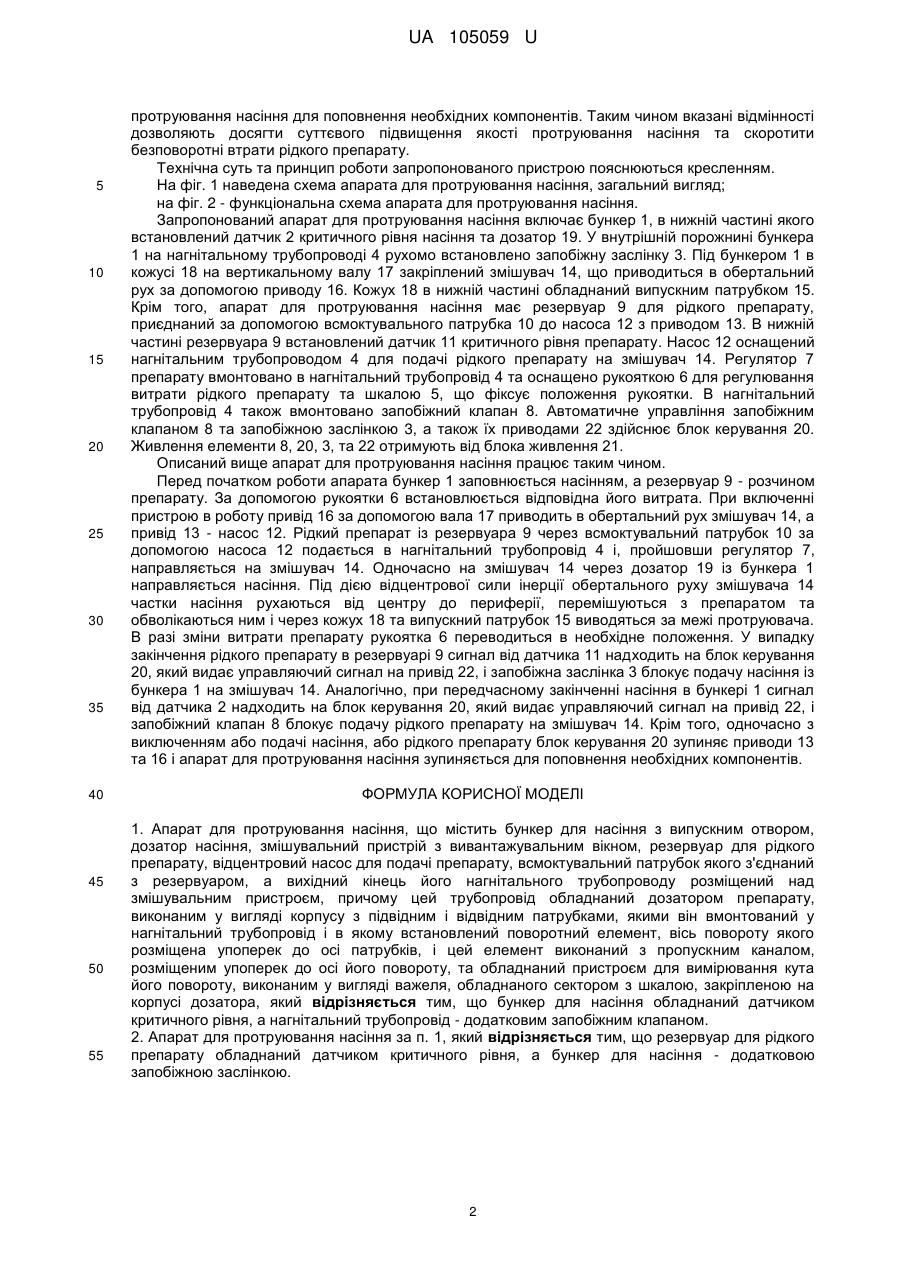

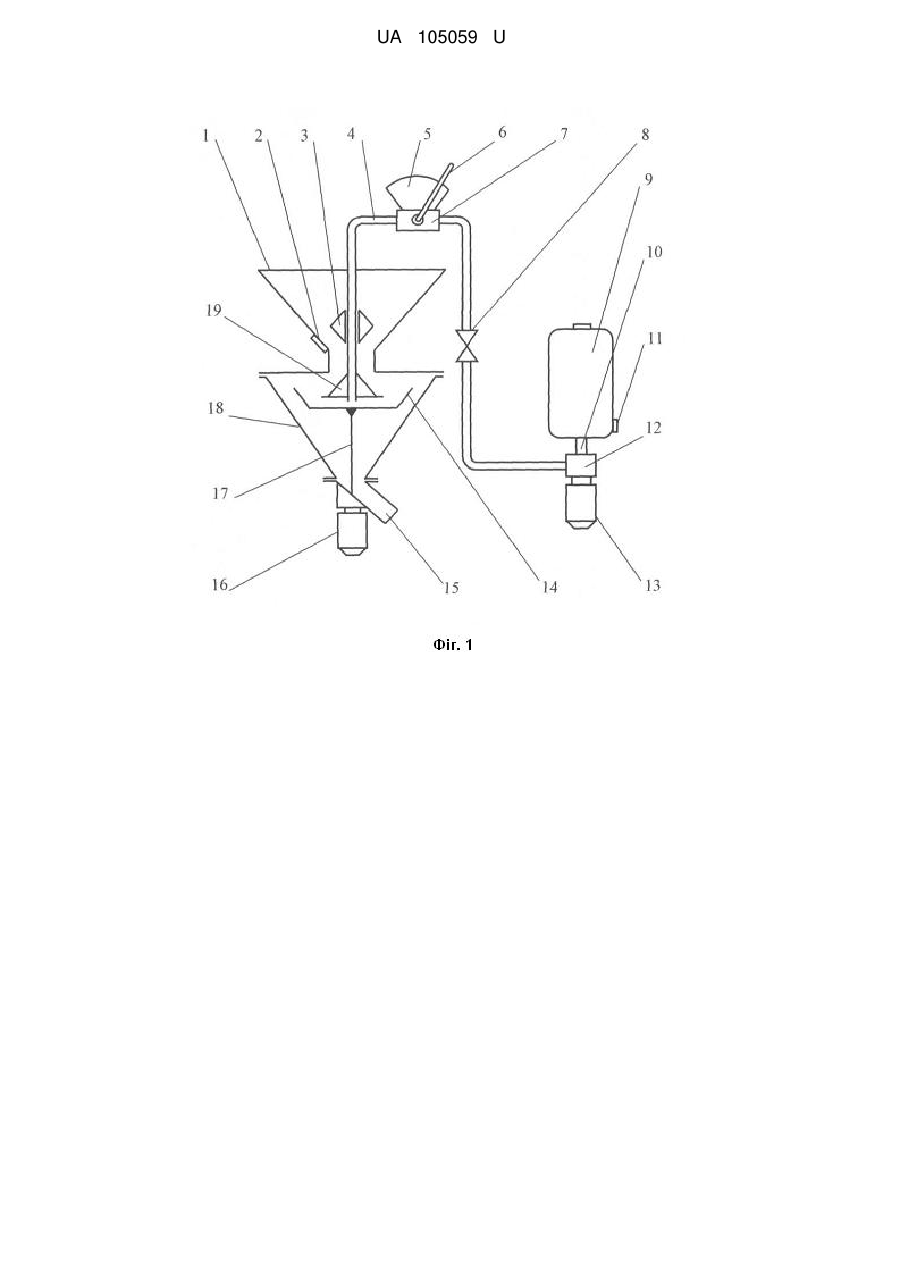

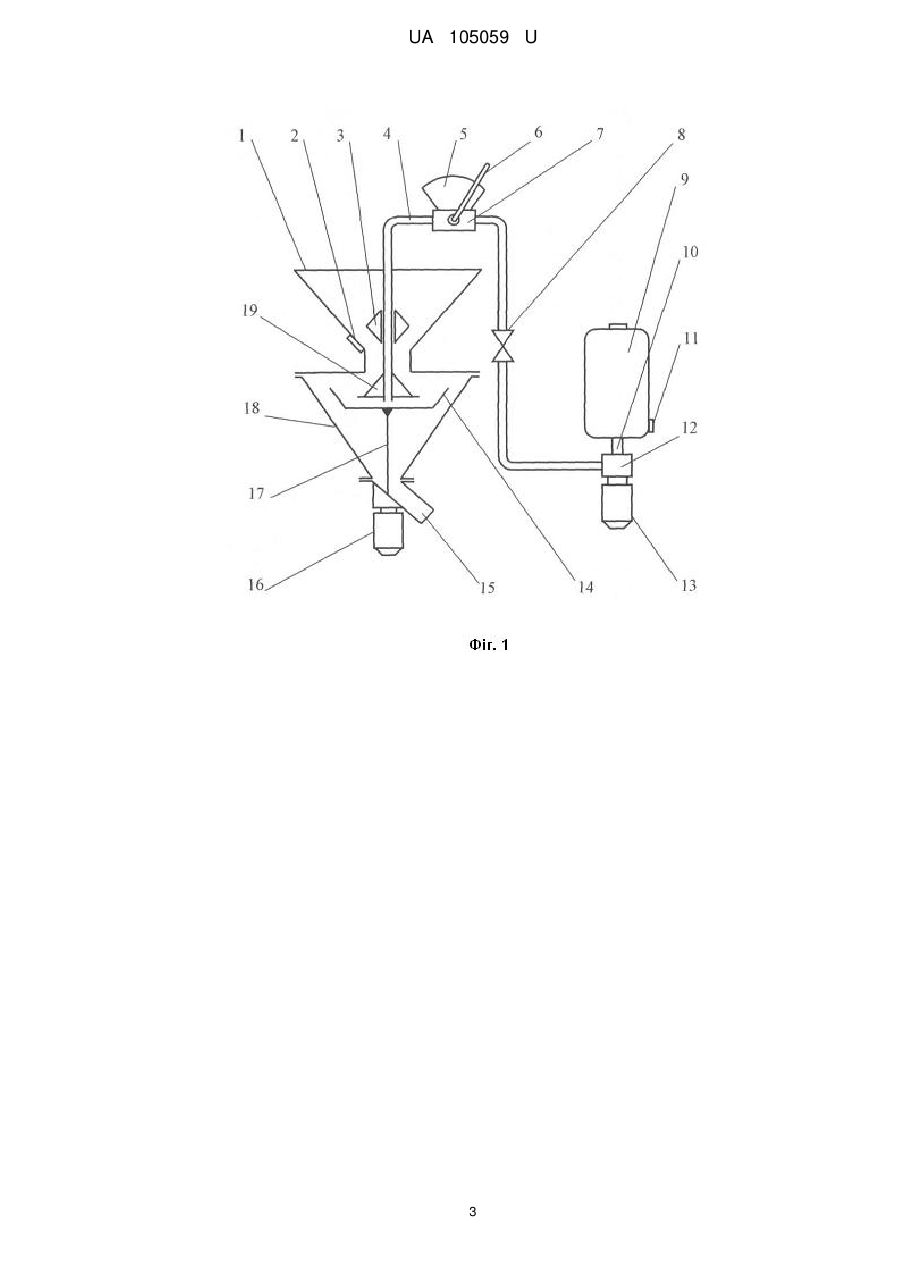

Реферат: UA 105059 U UA 105059 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, і зокрема до пристроїв з покриття або обробки поверхні насіння та його протруювання, і може бути використана в машинах для протруювання або імунізації насіння сільськогосподарських культур рідкими препаратами. Відомий апарат для протруювання насіння (Масло І.П., Тимошенко С.П., Сташевський І.Я. Протруювання посівного матеріалу. - К.: Урожай, 1975. – с. 31-33.), що містить бункер для насіння з випускним отвором, дозатор насіння, змішувальний пристрій з вивантажувальним вікном, резервуар для рідкого препарату, відцентровий насос для подачі препарату, всмоктувальний патрубок якого з'єднаний з резервуаром, а нагнітальний трубопровід обладнаний краном і дозатором, а його вихідний кінець розміщений над змішувальним пристроєм, причому дозатор виконаний у вигляді корпуса з підвідним і відвідним патрубками, якими він вмонтований у нагнітальний трубопровід та додатковим отвором, розміщеним упоперек до осі його патрубків і в якому встановлений поворотний елемент з каналом у вигляді циліндра. Недоліками цього відомого пристрою є недостатня якість протруювання насіння та підвищені втрати рідкого препарату, обумовлені його конструкцією. Як прототип вибраний апарат для протруювання насіння (Патент України на корисну модель № 45524, МПК(2009) А01С 1/00, 1/06, 10.11.2009, Бюл. № 21), що містить бункер для насіння з випускним отвором, дозатор насіння, змішувальний пристрій з вивантажувальним вікном, резервуар для рідкого препарату, відцентровий насос для подачі препарату, всмоктувальний патрубок якого з'єднаний з резервуаром, а вихідний кінець його нагнітального трубопроводу розміщений над змішувальним пристроєм, причому цей трубопровід обладнаний дозатором препарату, виконаним у вигляді корпусу з підвідним і відвідним патрубками, якими він вмонтований у нагнітальний трубопровід і в якому встановлений поворотний елемент, вісь повороту якого розміщена упоперек до осі патрубків, і цей елемент виконаний з пропускним каналом, розміщеним упоперек до осі його повороту, та обладнаний пристроєм для вимірювання кута його повороту, виконаним у вигляді важеля, обладнаного сектором з шкалою, закріпленою на корпусі дозатора. До недоліків пристрою-прототипу належить недостатня якість протруювання насіння та підвищені втрати рідкого препарату. Вказані недоліки полягають у наступному. Місткості як бункери для насіння, так і резервуари для рідкого препарату мають певні встановлені розміри. При обробці насіння різноманітних культур з різними встановленими нормами витрат препаратів бункер та резервуар випорожнюються нерівномірно. При цьому передчасне закінчення насіння в бункері призводить до безповоротних втрат препарату, а передчасне закінчення препарату - до виходу непротруєного насіннєвого матеріалу. В основу корисної моделі поставлена задача вдосконалення апарата для протруювання насіння, в якому шляхом модернізації конструктивно технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними, забезпечується зупинка подачі компонента, витрата якого менше, при передчасному закінченні іншого і за рахунок цього досягається підвищення якості протруювання насіння та скорочення втрат рідкого препарату. Поставлена задача вирішується тим, що в апараті для протруювання насіння, що містить бункер для насіння з випускним отвором, дозатор насіння, змішувальний пристрій з вивантажувальним вікном, резервуар для рідкого препарату, відцентровий насос для подачі препарату, всмоктувальний патрубок якого з'єднаний з резервуаром, а вихідний кінець його нагнітального трубопроводу розміщений над змішувальним пристроєм, причому цей трубопровід обладнаний дозатором препарату, виконаним у вигляді корпусу з підвідним і відвідним патрубками, якими він вмонтований у нагнітальний трубопровід і в якому встановлений поворотний елемент, вісь повороту якого розміщена упоперек до осі патрубків, і цей елемент виконаний з пропускним каналом, розміщеним упоперек до осі його повороту, та обладнаний пристроєм для вимірювання кута його повороту, виконаним у вигляді важеля, обладнаного сектором з шкалою, закріпленою на корпусі дозатора, згідно з корисною моделлю, бункер для насіння обладнаний датчиком критичного рівня, а нагнітальний трубопровід додатковим запобіжним клапаном. В іншій конструктивній формі виконання пристрою резервуар для рідкого препарату обладнаний датчиком критичного рівня, а бункер для насіння додатковою запобіжною заслінкою. Обладнання бункера для насіння датчиком критичного рівня, а нагнітального трубопроводу додатковим запобіжним клапаном забезпечує при закінченні насіння в бункері блокування подачі рідкого препарату, і, відповідно, обладнання резервуара для рідкого препарату датчиком критичного рівня, а бункера для насіння додатковою запобіжною заслінкою - блокування подачі насіння при закінченні рідкого препарату. Одночасно можлива зупинка апарата для 1 UA 105059 U 5 10 15 20 25 30 35 40 45 50 55 протруювання насіння для поповнення необхідних компонентів. Таким чином вказані відмінності дозволяють досягти суттєвого підвищення якості протруювання насіння та скоротити безповоротні втрати рідкого препарату. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. 1 наведена схема апарата для протруювання насіння, загальний вигляд; на фіг. 2 - функціональна схема апарата для протруювання насіння. Запропонований апарат для протруювання насіння включає бункер 1, в нижній частині якого встановлений датчик 2 критичного рівня насіння та дозатор 19. У внутрішній порожнині бункера 1 на нагнітальному трубопроводі 4 рухомо встановлено запобіжну заслінку 3. Під бункером 1 в кожусі 18 на вертикальному валу 17 закріплений змішувач 14, що приводиться в обертальний рух за допомогою приводу 16. Кожух 18 в нижній частині обладнаний випускним патрубком 15. Крім того, апарат для протруювання насіння має резервуар 9 для рідкого препарату, приєднаний за допомогою всмоктувального патрубка 10 до насоса 12 з приводом 13. В нижній частині резервуара 9 встановлений датчик 11 критичного рівня препарату. Насос 12 оснащений нагнітальним трубопроводом 4 для подачі рідкого препарату на змішувач 14. Регулятор 7 препарату вмонтовано в нагнітальний трубопровід 4 та оснащено рукояткою 6 для регулювання витрати рідкого препарату та шкалою 5, що фіксує положення рукоятки. В нагнітальний трубопровід 4 також вмонтовано запобіжний клапан 8. Автоматичне управління запобіжним клапаном 8 та запобіжною заслінкою 3, а також їх приводами 22 здійснює блок керування 20. Живлення елементи 8, 20, 3, та 22 отримують від блока живлення 21. Описаний вище апарат для протруювання насіння працює таким чином. Перед початком роботи апарата бункер 1 заповнюється насінням, а резервуар 9 - розчином препарату. За допомогою рукоятки 6 встановлюється відповідна його витрата. При включенні пристрою в роботу привід 16 за допомогою вала 17 приводить в обертальний рух змішувач 14, а привід 13 - насос 12. Рідкий препарат із резервуара 9 через всмоктувальний патрубок 10 за допомогою насоса 12 подається в нагнітальний трубопровід 4 і, пройшовши регулятор 7, направляється на змішувач 14. Одночасно на змішувач 14 через дозатор 19 із бункера 1 направляється насіння. Під дією відцентрової сили інерції обертального руху змішувача 14 частки насіння рухаються від центру до периферії, перемішуються з препаратом та обволікаються ним і через кожух 18 та випускний патрубок 15 виводяться за межі протруювача. В разі зміни витрати препарату рукоятка 6 переводиться в необхідне положення. У випадку закінчення рідкого препарату в резервуарі 9 сигнал від датчика 11 надходить на блок керування 20, який видає управляючий сигнал на привід 22, і запобіжна заслінка 3 блокує подачу насіння із бункера 1 на змішувач 14. Аналогічно, при передчасному закінченні насіння в бункері 1 сигнал від датчика 2 надходить на блок керування 20, який видає управляючий сигнал на привід 22, і запобіжний клапан 8 блокує подачу рідкого препарату на змішувач 14. Крім того, одночасно з виключенням або подачі насіння, або рідкого препарату блок керування 20 зупиняє приводи 13 та 16 і апарат для протруювання насіння зупиняється для поповнення необхідних компонентів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Апарат для протруювання насіння, що містить бункер для насіння з випускним отвором, дозатор насіння, змішувальний пристрій з вивантажувальним вікном, резервуар для рідкого препарату, відцентровий насос для подачі препарату, всмоктувальний патрубок якого з'єднаний з резервуаром, а вихідний кінець його нагнітального трубопроводу розміщений над змішувальним пристроєм, причому цей трубопровід обладнаний дозатором препарату, виконаним у вигляді корпусу з підвідним і відвідним патрубками, якими він вмонтований у нагнітальний трубопровід і в якому встановлений поворотний елемент, вісь повороту якого розміщена упоперек до осі патрубків, і цей елемент виконаний з пропускним каналом, розміщеним упоперек до осі його повороту, та обладнаний пристроєм для вимірювання кута його повороту, виконаним у вигляді важеля, обладнаного сектором з шкалою, закріпленою на корпусі дозатора, який відрізняється тим, що бункер для насіння обладнаний датчиком критичного рівня, а нагнітальний трубопровід - додатковим запобіжним клапаном. 2. Апарат для протруювання насіння за п. 1, який відрізняється тим, що резервуар для рідкого препарату обладнаний датчиком критичного рівня, а бункер для насіння - додатковою запобіжною заслінкою. 2 UA 105059 U 3 UA 105059 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
