Пристрій для релаксації жувальних м’язів при виготовленні зубощелепного запобіжника

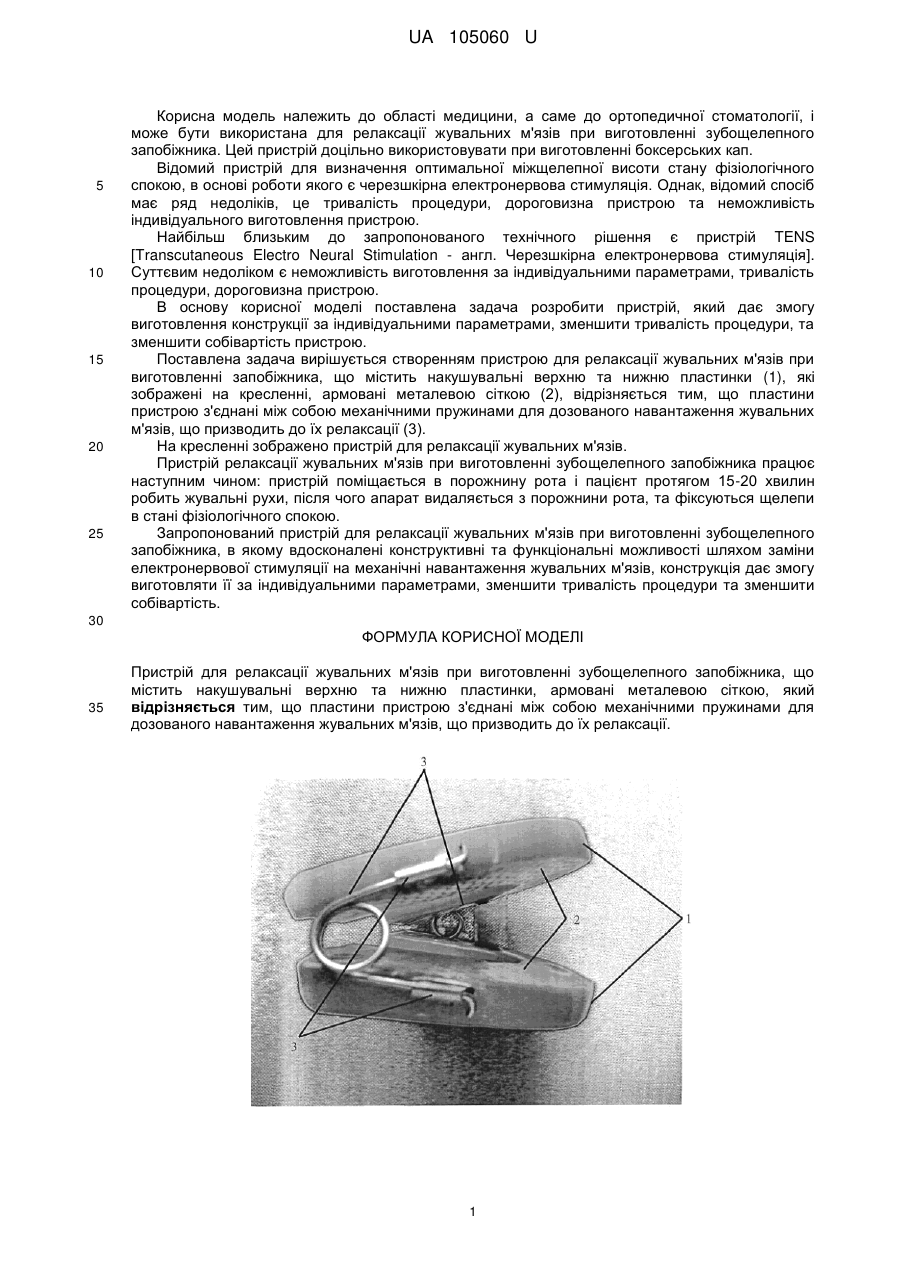

Реферат: Пристрій для релаксації жувальних м'язів при виготовленні зубощелепного запобіжника містить накушувальні верхню та нижню пластинки, армовані металевою сіткою. Пластини пристрою з'єднані між собою механічними пружинами для дозованого навантаження жувальних м'язів, що призводить до їх релаксації. UA 105060 U (54) ПРИСТРІЙ ДЛЯ РЕЛАКСАЦІЇ ЖУВАЛЬНИХ М'ЯЗІВ ПРИ ВИГОТОВЛЕННІ ЗУБОЩЕЛЕПНОГО ЗАПОБІЖНИКА UA 105060 U UA 105060 U 5 10 15 20 25 Корисна модель належить до області медицини, а саме до ортопедичної стоматології, і може бути використана для релаксації жувальних м'язів при виготовленні зубощелепного запобіжника. Цей пристрій доцільно використовувати при виготовленні боксерських кап. Відомий пристрій для визначення оптимальної міжщелепної висоти стану фізіологічного спокою, в основі роботи якого є черезшкірна електронервова стимуляція. Однак, відомий спосіб має ряд недоліків, це тривалість процедури, дороговизна пристрою та неможливість індивідуального виготовлення пристрою. Найбільш близьким до запропонованого технічного рішення є пристрій TENS [Transcutaneous Electro Neural Stimulation - англ. Черезшкірна електронервова стимуляція]. Суттєвим недоліком є неможливість виготовлення за індивідуальними параметрами, тривалість процедури, дороговизна пристрою. В основу корисної моделі поставлена задача розробити пристрій, який дає змогу виготовлення конструкції за індивідуальними параметрами, зменшити тривалість процедури, та зменшити собівартість пристрою. Поставлена задача вирішується створенням пристрою для релаксації жувальних м'язів при виготовленні запобіжника, що містить накушувальні верхню та нижню пластинки (1), які зображені на кресленні, армовані металевою сіткою (2), відрізняється тим, що пластини пристрою з'єднані між собою механічними пружинами для дозованого навантаження жувальних м'язів, що призводить до їх релаксації (3). На кресленні зображено пристрій для релаксації жувальних м'язів. Пристрій релаксації жувальних м'язів при виготовленні зубощелепного запобіжника працює наступним чином: пристрій поміщається в порожнину рота і пацієнт протягом 15-20 хвилин робить жувальні рухи, після чого апарат видаляється з порожнини рота, та фіксуються щелепи в стані фізіологічного спокою. Запропонований пристрій для релаксації жувальних м'язів при виготовленні зубощелепного запобіжника, в якому вдосконалені конструктивні та функціональні можливості шляхом заміни електронервової стимуляції на механічні навантаження жувальних м'язів, конструкція дає змогу виготовляти її за індивідуальними параметрами, зменшити тривалість процедури та зменшити собівартість. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пристрій для релаксації жувальних м'язів при виготовленні зубощелепного запобіжника, що містить накушувальні верхню та нижню пластинки, армовані металевою сіткою, який відрізняється тим, що пластини пристрою з'єднані між собою механічними пружинами для дозованого навантаження жувальних м'язів, що призводить до їх релаксації. 1 UA 105060 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
