Нагрівач преформ

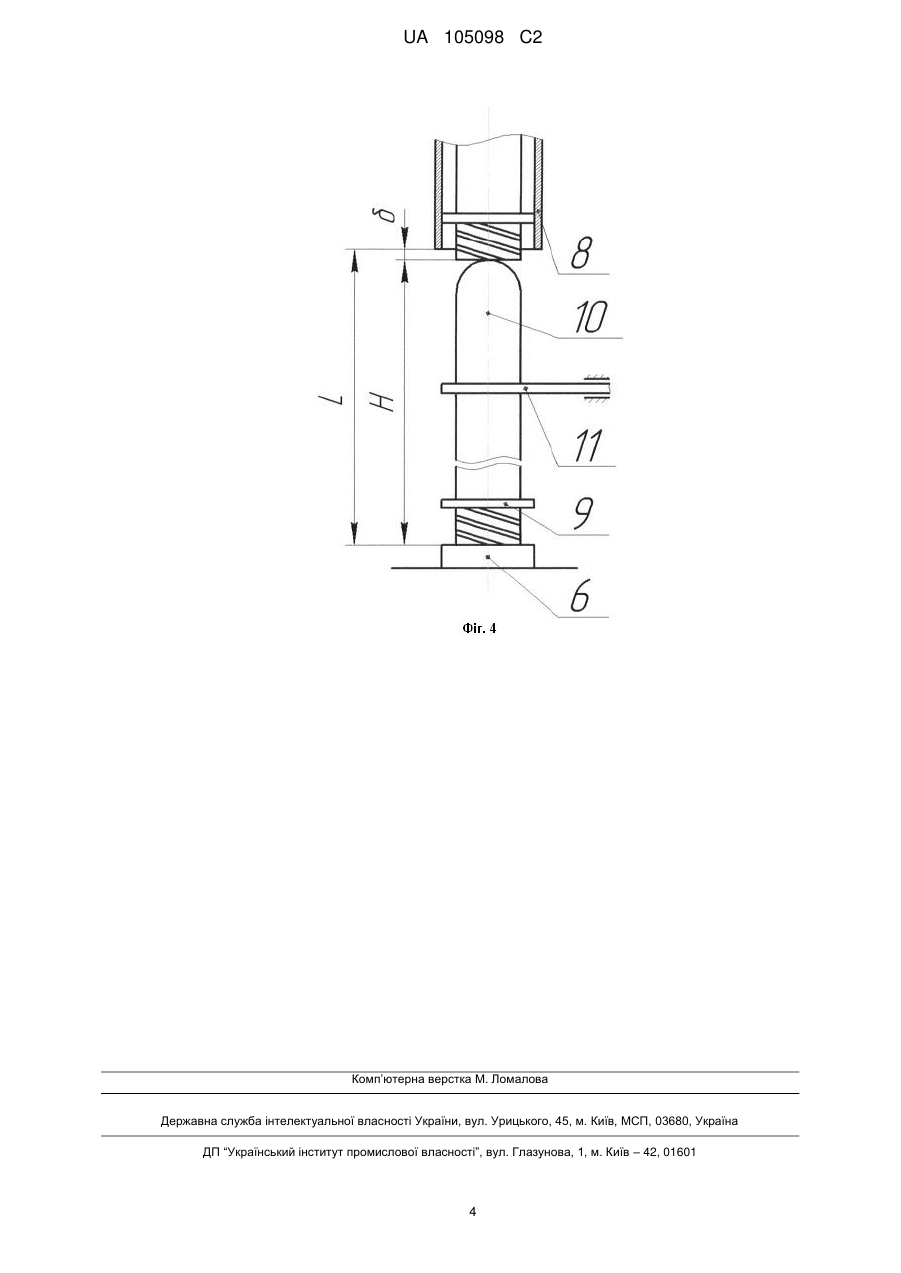

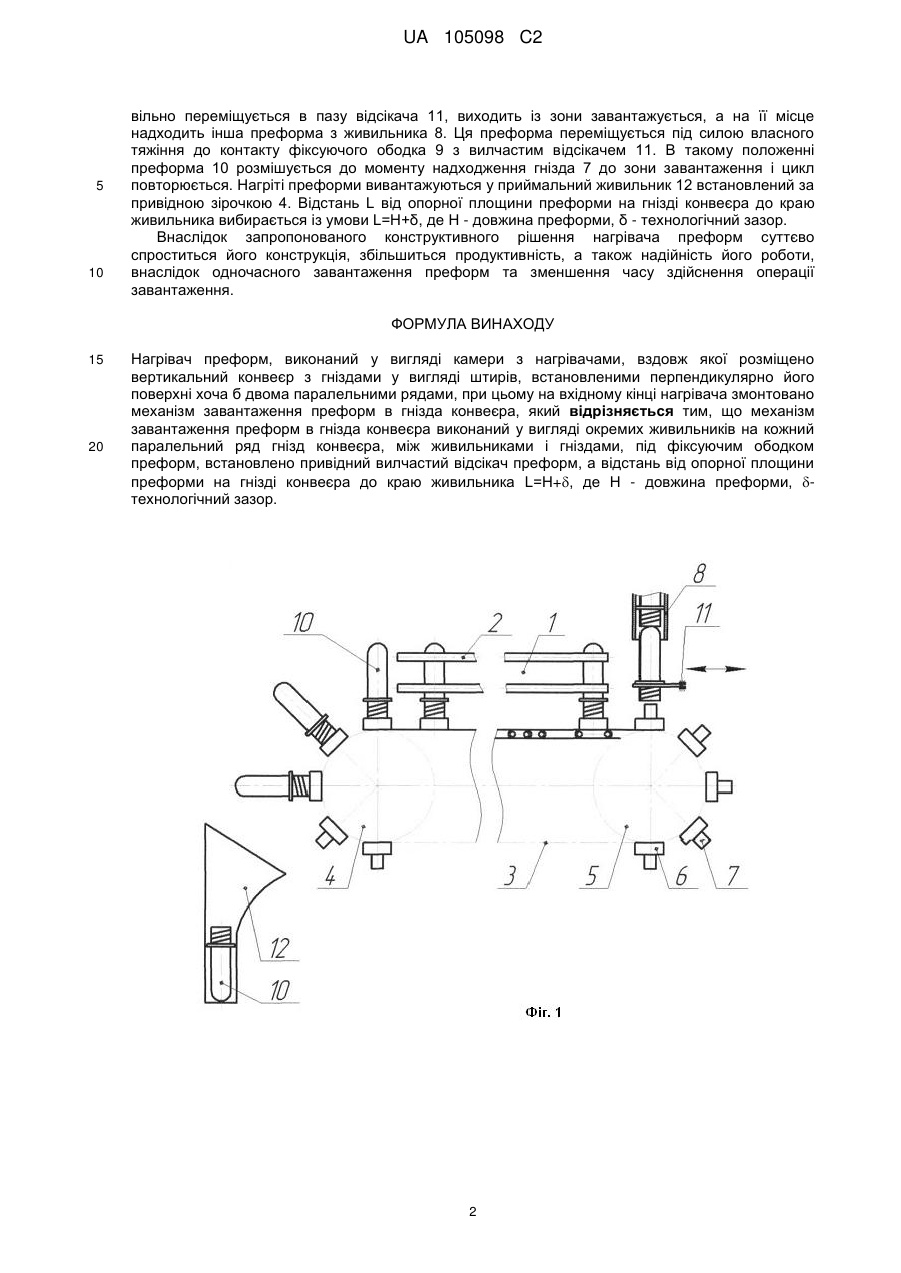

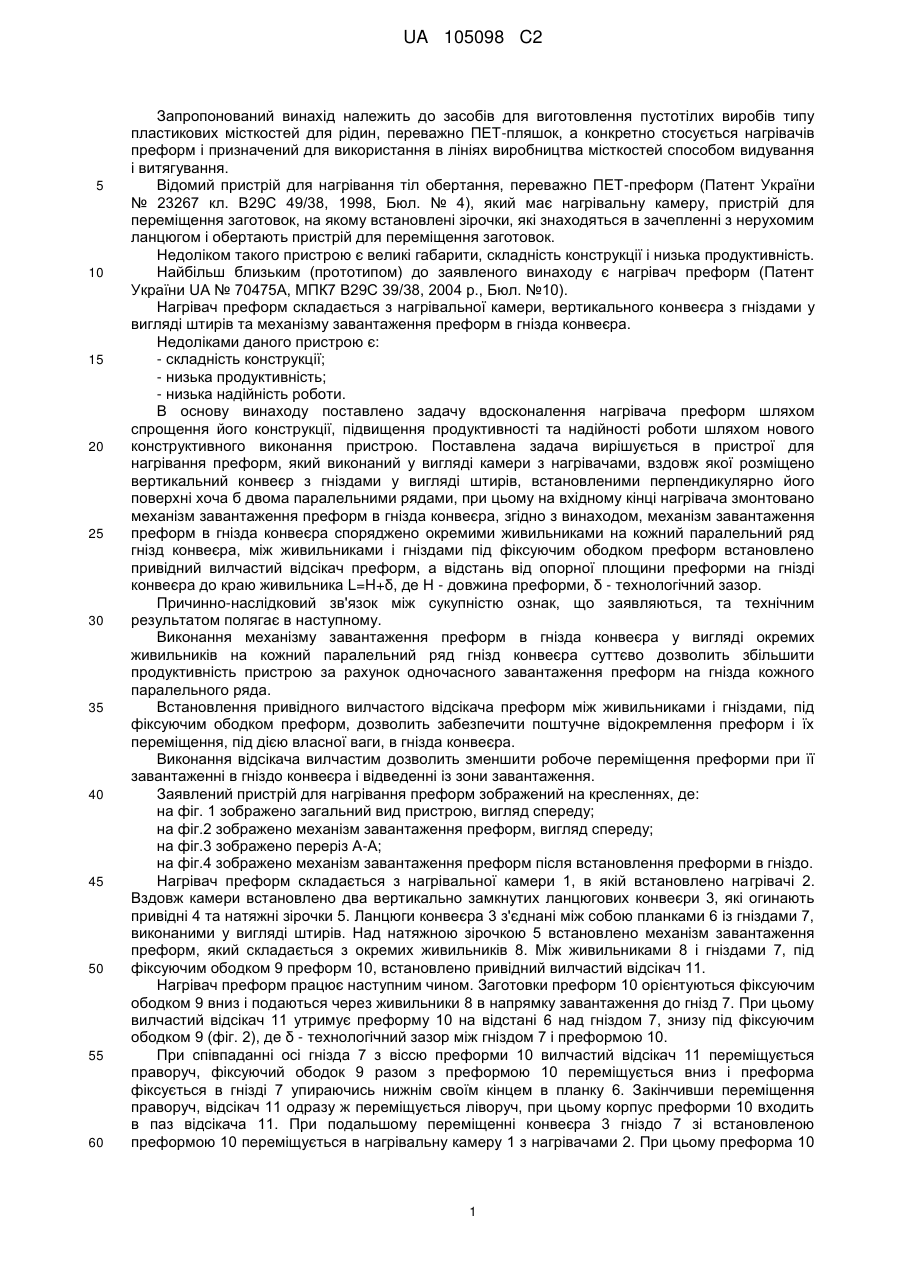

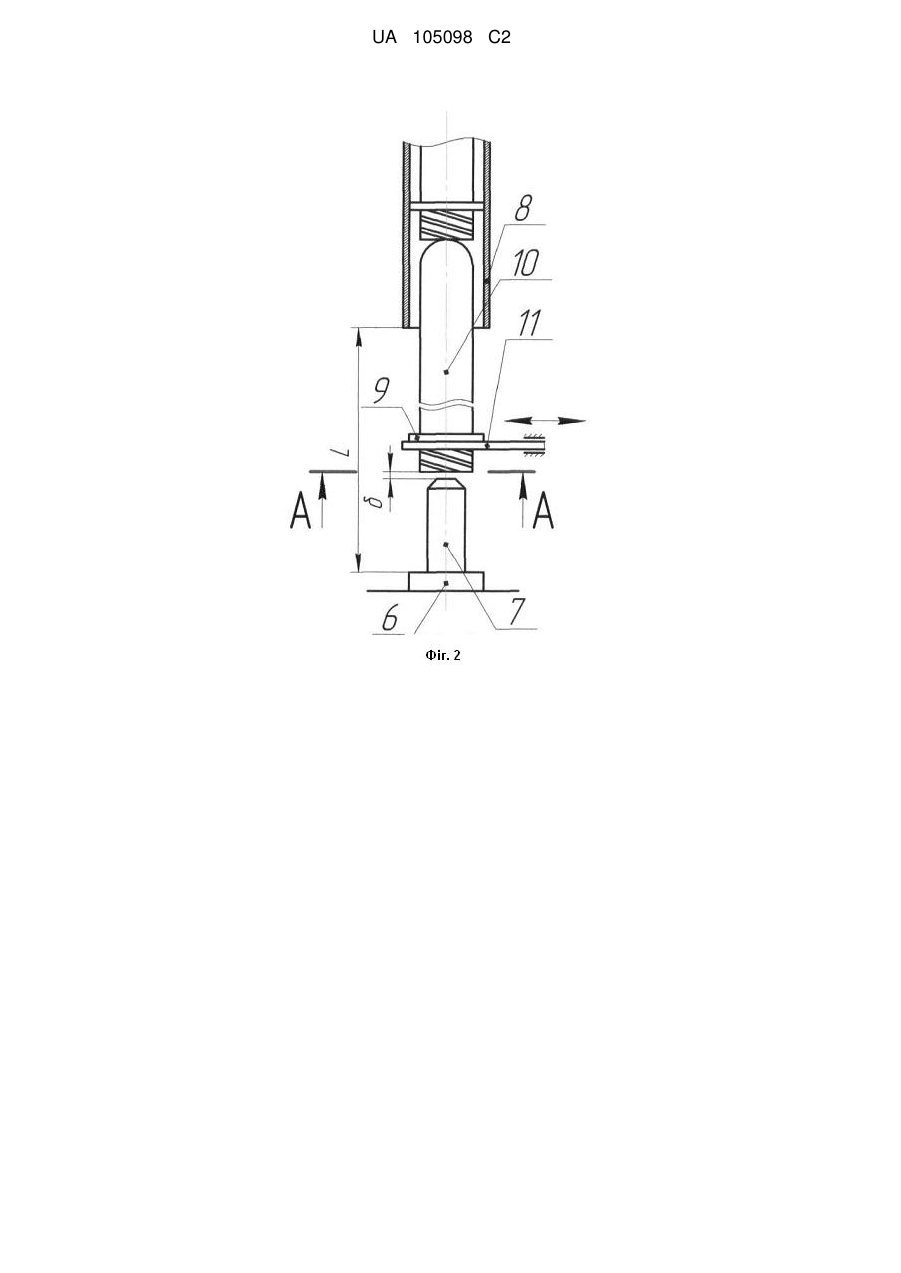

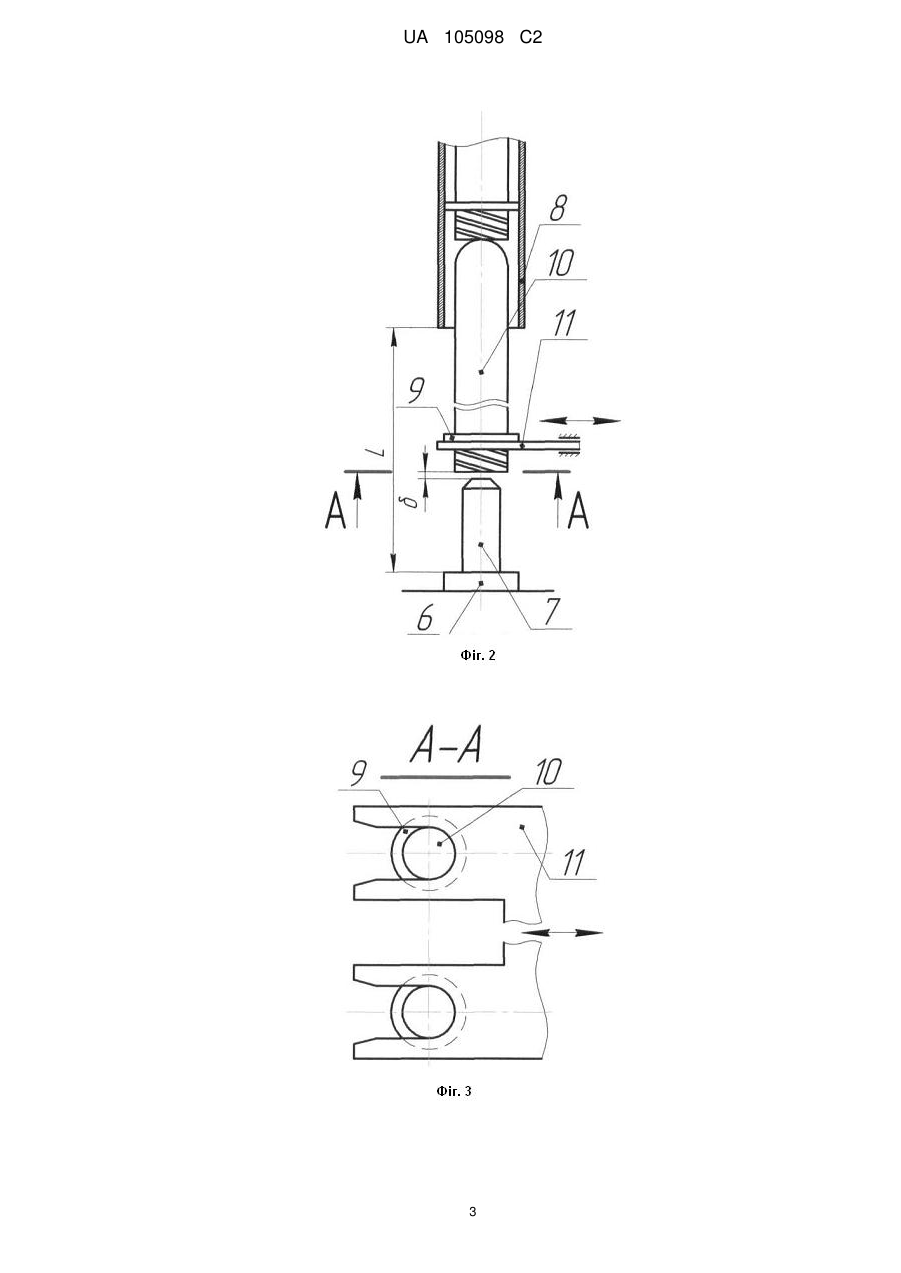

Реферат: Пристрій належить до засобів для виготовлення пустотілих виробів типу пластикових місткостей для рідин методом роздування з витягуванням попередньо нагрітих преформ із поліетилентерефталату. Нагрівач преформ включає камеру з нагрівачами, вздовж якої розміщено вертикальний конвеєр з гніздами у вигляді штирів, встановленими перпендикулярно його поверхні хоча б двома паралельними рядами, при цьому на вхідному кінці нагрівача змонтовано механізм завантаження преформ в гнізда конвеєра. Механізм завантаження преформ в гнізда конвеєра виконаний у вигляді окремих живильників на кожний паралельний ряд гнізд конвеєра, між живильниками і гніздами, під фіксуючим ободком преформ, встановлено привідний вилчастий відсікач преформ, а відстань від опорної площини преформи на гнізді конвеєра до краю живильника L=Н+, де Н - довжина преформи,  - технологічний зазор. Внаслідок запропонованого конструктивного рішення нагрівача преформ суттєво спроститься його конструкція, збільшиться продуктивність, а також надійність його роботи, внаслідок одночасного завантаження преформ та зменшення часу здійснення операції завантаження. UA 105098 C2 (12) UA 105098 C2 UA 105098 C2 5 10 15 20 25 30 35 40 45 50 55 60 Запропонований винахід належить до засобів для виготовлення пустотілих виробів типу пластикових місткостей для рідин, переважно ПЕТ-пляшок, а конкретно стосується нагрівачів преформ і призначений для використання в лініях виробництва місткостей способом видування і витягування. Відомий пристрій для нагрівання тіл обертання, переважно ПЕТ-преформ (Патент України № 23267 кл. В29С 49/38, 1998, Бюл. № 4), який має нагрівальну камеру, пристрій для переміщення заготовок, на якому встановлені зірочки, які знаходяться в зачепленні з нерухомим ланцюгом і обертають пристрій для переміщення заготовок. Недоліком такого пристрою є великі габарити, складність конструкції і низька продуктивність. Найбільш близьким (прототипом) до заявленого винаходу є нагрівач преформ (Патент України UA № 70475А, МПК7 В29С 39/38, 2004 р., Бюл. №10). Нагрівач преформ складається з нагрівальної камери, вертикального конвеєра з гніздами у вигляді штирів та механізму завантаження преформ в гнізда конвеєра. Недоліками даного пристрою є: - складність конструкції; - низька продуктивність; - низька надійність роботи. В основу винаходу поставлено задачу вдосконалення нагрівача преформ шляхом спрощення його конструкції, підвищення продуктивності та надійності роботи шляхом нового конструктивного виконання пристрою. Поставлена задача вирішується в пристрої для нагрівання преформ, який виконаний у вигляді камери з нагрівачами, вздовж якої розміщено вертикальний конвеєр з гніздами у вигляді штирів, встановленими перпендикулярно його поверхні хоча б двома паралельними рядами, при цьому на вхідному кінці нагрівача змонтовано механізм завантаження преформ в гнізда конвеєра, згідно з винаходом, механізм завантаження преформ в гнізда конвеєра споряджено окремими живильниками на кожний паралельний ряд гнізд конвеєра, між живильниками і гніздами під фіксуючим ободком преформ встановлено привідний вилчастий відсікач преформ, а відстань від опорної площини преформи на гнізді конвеєра до краю живильника L=H+δ, де Н - довжина преформи, δ - технологічний зазор. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. Виконання механізму завантаження преформ в гнізда конвеєра у вигляді окремих живильників на кожний паралельний ряд гнізд конвеєра суттєво дозволить збільшити продуктивність пристрою за рахунок одночасного завантаження преформ на гнізда кожного паралельного ряда. Встановлення привідного вилчастого відсікача преформ між живильниками і гніздами, під фіксуючим ободком преформ, дозволить забезпечити поштучне відокремлення преформ і їх переміщення, під дією власної ваги, в гнізда конвеєра. Виконання відсікача вилчастим дозволить зменшити робоче переміщення преформи при її завантаженні в гніздо конвеєра і відведенні із зони завантаження. Заявлений пристрій для нагрівання преформ зображений на кресленнях, де: на фіг. 1 зображено загальний вид пристрою, вигляд спереду; на фіг.2 зображено механізм завантаження преформ, вигляд спереду; на фіг.3 зображено переріз А-А; на фіг.4 зображено механізм завантаження преформ після встановлення преформи в гніздо. Нагрівач преформ складається з нагрівальної камери 1, в якій встановлено нагрівачі 2. Вздовж камери встановлено два вертикально замкнутих ланцюгових конвеєри 3, які огинають привідні 4 та натяжні зірочки 5. Ланцюги конвеєра 3 з'єднані між собою планками 6 із гніздами 7, виконаними у вигляді штирів. Над натяжною зірочкою 5 встановлено механізм завантаження преформ, який складається з окремих живильників 8. Між живильниками 8 і гніздами 7, під фіксуючим ободком 9 преформ 10, встановлено привідний вилчастий відсікач 11. Нагрівач преформ працює наступним чином. Заготовки преформ 10 орієнтуються фіксуючим ободком 9 вниз і подаються через живильники 8 в напрямку завантаження до гнізд 7. При цьому вилчастий відсікач 11 утримує преформу 10 на відстані 6 над гніздом 7, знизу під фіксуючим ободком 9 (фіг. 2), де δ - технологічний зазор між гніздом 7 і преформою 10. При співпаданні осі гнізда 7 з віссю преформи 10 вилчастий відсікач 11 переміщується праворуч, фіксуючий ободок 9 разом з преформою 10 переміщується вниз і преформа фіксується в гнізді 7 упираючись нижнім своїм кінцем в планку 6. Закінчивши переміщення праворуч, відсікач 11 одразу ж переміщується ліворуч, при цьому корпус преформи 10 входить в паз відсікача 11. При подальшому переміщенні конвеєра 3 гніздо 7 зі встановленою преформою 10 переміщується в нагрівальну камеру 1 з нагрівачами 2. При цьому преформа 10 1 UA 105098 C2 5 10 вільно переміщується в пазу відсікача 11, виходить із зони завантажується, а на її місце надходить інша преформа з живильника 8. Ця преформа переміщується під силою власного тяжіння до контакту фіксуючого ободка 9 з вилчастим відсікачем 11. В такому положенні преформа 10 розмішується до моменту надходження гнізда 7 до зони завантаження і цикл повторюється. Нагріті преформи вивантажуються у приймальний живильник 12 встановлений за привідною зірочкою 4. Відстань L від опорної площини преформи на гнізді конвеєра до краю живильника вибирається із умови L=H+δ, де Н - довжина преформи, δ - технологічний зазор. Внаслідок запропонованого конструктивного рішення нагрівача преформ суттєво спроститься його конструкція, збільшиться продуктивність, а також надійність його роботи, внаслідок одночасного завантаження преформ та зменшення часу здійснення операції завантаження. ФОРМУЛА ВИНАХОДУ 15 20 Нагрівач преформ, виконаний у вигляді камери з нагрівачами, вздовж якої розміщено вертикальний конвеєр з гніздами у вигляді штирів, встановленими перпендикулярно його поверхні хоча б двома паралельними рядами, при цьому на вхідному кінці нагрівача змонтовано механізм завантаження преформ в гнізда конвеєра, який відрізняється тим, що механізм завантаження преформ в гнізда конвеєра виконаний у вигляді окремих живильників на кожний паралельний ряд гнізд конвеєра, між живильниками і гніздами, під фіксуючим ободком преформ, встановлено привідний вилчастий відсікач преформ, а відстань від опорної площини преформи на гнізді конвеєра до краю живильника L=Н+, де Н - довжина преформи, технологічний зазор. 2 UA 105098 C2 3 UA 105098 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
