Очисник головок коренеплодів

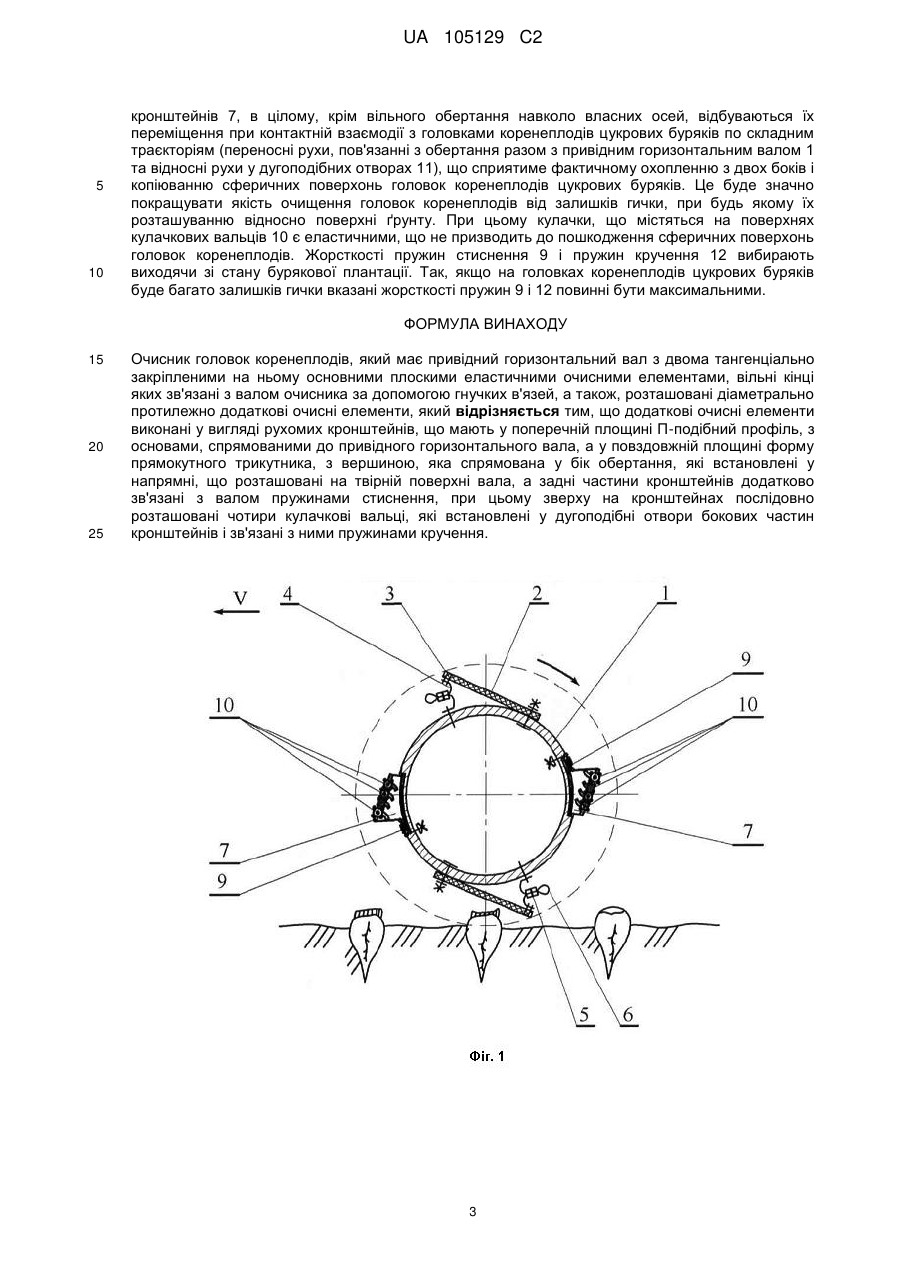

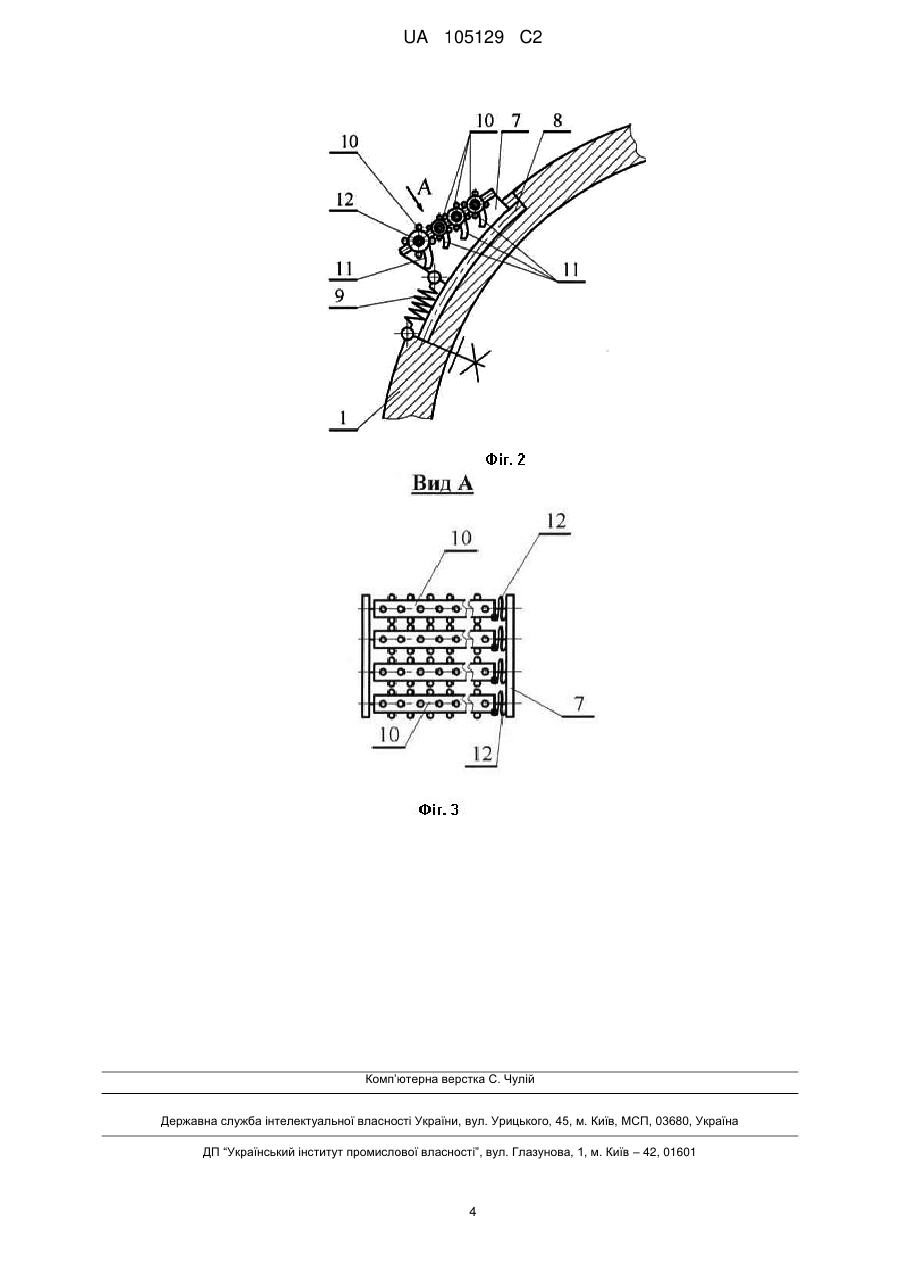

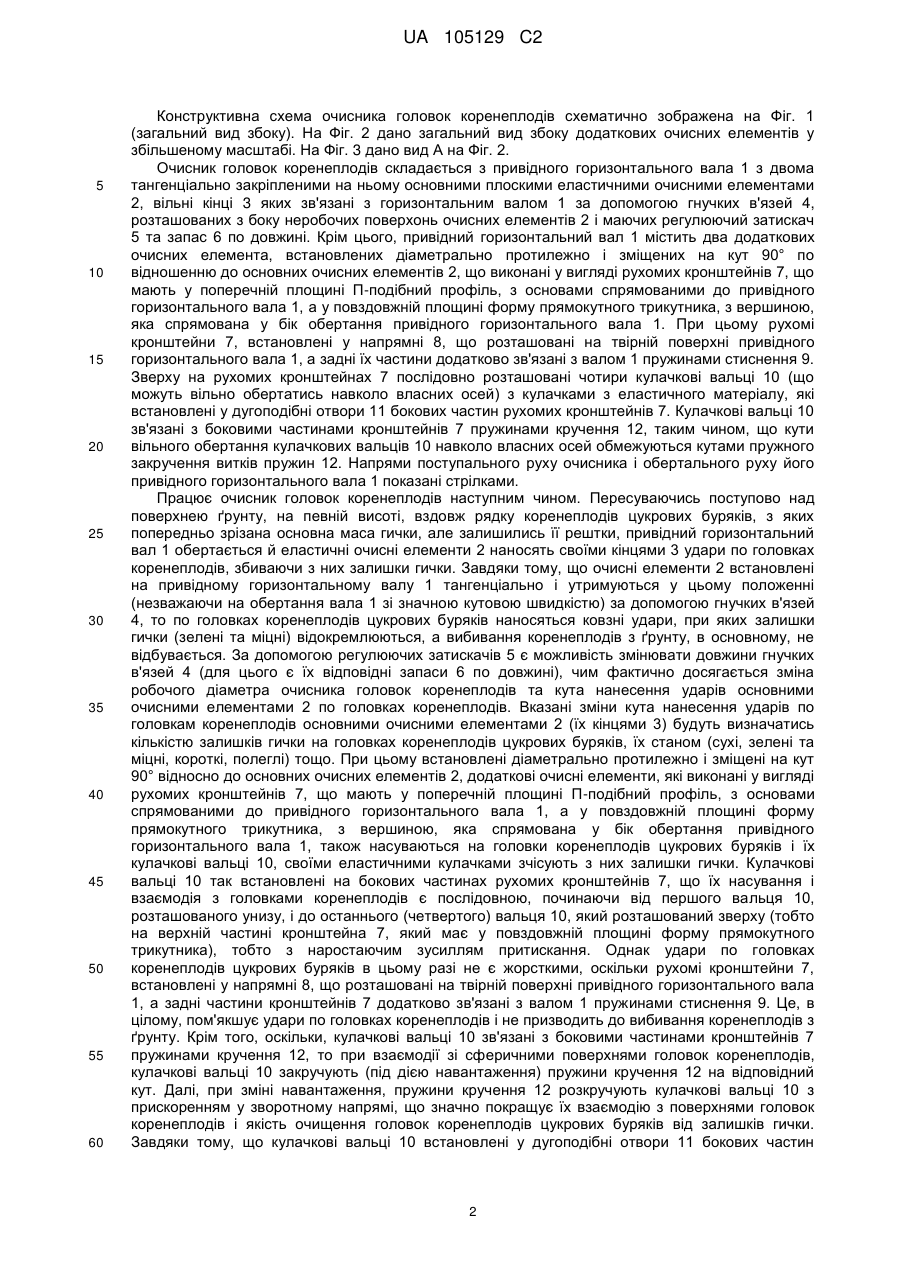

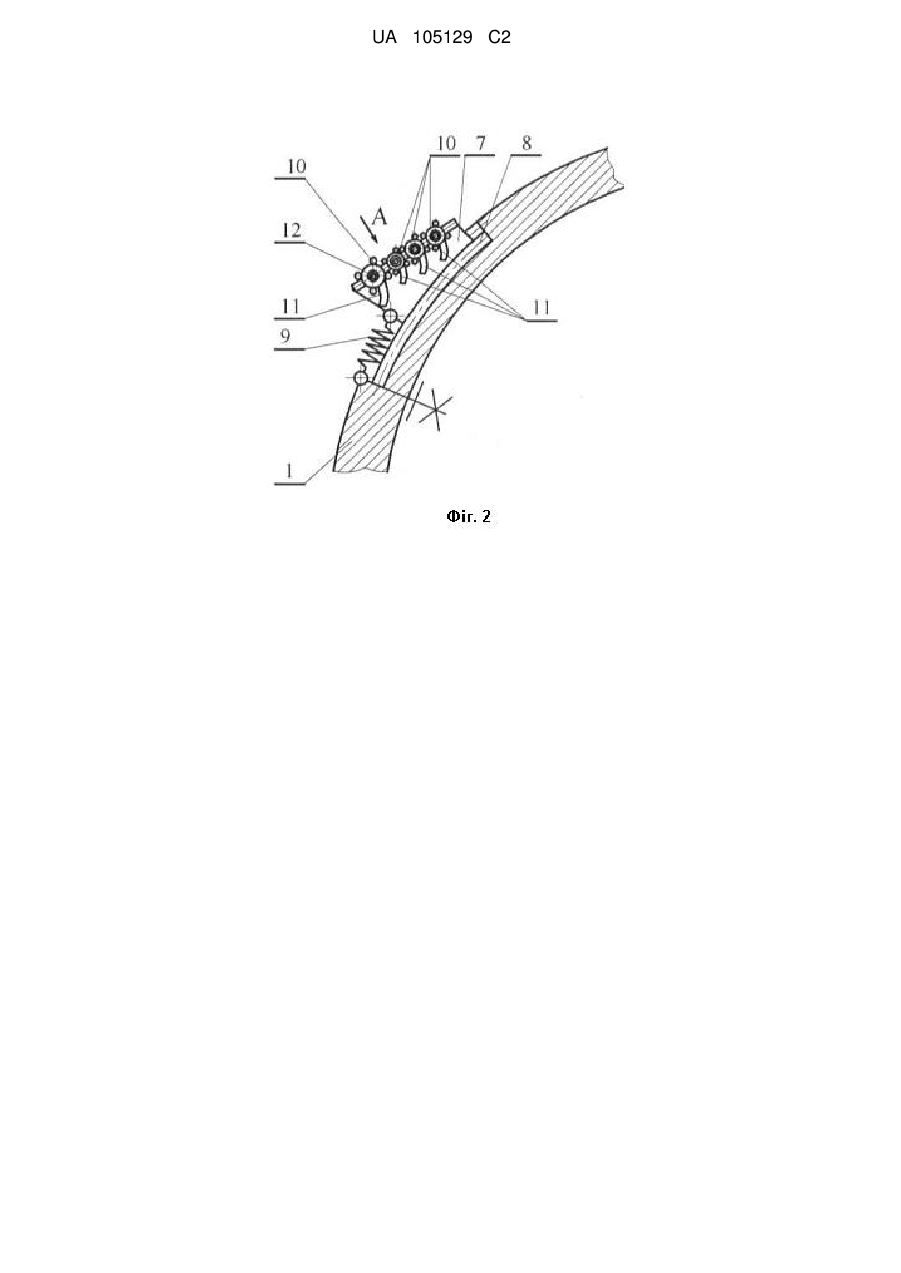

Реферат: Очисник головок коренеплодів відрізняється від відомих технічних рішень тим, що додаткові очисні елементи виконані у вигляді рухомих кронштейнів, що мають у поперечній площині Пподібний профіль, з основами, спрямованими до привідного горизонтального вала, а у повздовжній площині форму прямокутного трикутника, з вершиною, яка спрямована у бік обертання, які встановлені у напрямні, що розташовані на твірній поверхні вала. Задні частини кронштейнів додатково зв'язані з валом пружинами стиснення, при цьому зверху на кронштейнах послідовно розташовані чотири кулачкові вальці, які встановлені у дугоподібні отвори бокових частин кронштейнів і зв'язані з ними пружинами кручення. UA 105129 C2 (12) UA 105129 C2 UA 105129 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички на корені, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядкам коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги, або ремені, що радіально розташовані відносно привідного валу. Під час роботи робочі органи очисників обертаються разом з валом та збивають залишки гички з головок коренеплодів. При цьому робочі органи очисників також змітають і виносять на зібрану частину поля усі домішки з міжрядь посівів цукрових буряків, частини рослинних решток, дрібні ґрунтові утворення тощо. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А. С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язів, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затискач. Крім того, на поверхні привідного вала, діаметрально протилежно, встановлені додаткові очисні елементи, які зміщені на кут 90° відносно до основних очисних елементів і мають різну форму, у вигляді петель та еластичних смуг (патент України № 81175, 2007 р., опубл. в бюл. № 20 – найближчий аналог). Працює найближчий аналог наступним чином: під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядку коренеплодів цукрових буряків. Його горизонтальний вал обертається і основні очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою регулюючих затискачів можна змінювати довжину гнучких в'язів, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові еластичні очисні елементи створюють додаткові очисні зусилля для бокових поверхонь тіл коренеплодів цукрових буряків, які забезпечують очищення їх бокових поверхонь від залишків гички, що знаходяться тут, тим самим підвищують загальну ступінь очищення коренеплодів. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхні головок коренеплодів від зелених і міцних залишків гички. Відбувається це завдяки тому, що основні і додаткові очисні елементи своїми площинами наносять фактично удари, які зминають залишки гички. Між тим як більшість залишків на головках коренеплодів є зеленими з коротким міцними стеблами і не тільки зверху, а й на бокових поверхнях головок коренеплодів буряків. Таким чином, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи прототипу також не в змозі плоскими ковзними ударами її повністю зім'яти або збити, оскільки в даному випадку необхідні досить пружні удари по головках, які поєднують у собі елементи різання. Конструкція очисних елементів прототипу фактично позбавлена такої можливості, оскільки за короткий проміжок часу взаємодії з кожною головкою коренеплоду вони не в змозі відокремити усі залишки гички, особливо зелені та міцні, а також ті, що знаходяться на бокових поверхнях головок коренеплодів цукрових буряків. Винаходом поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена винаходом задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, згідно винаходу, додаткові очисні елементи виконані у вигляді рухомих кронштейнів, що мають у поперечній площині П-подібний профіль, з основами, спрямованими до привідного горизонтального вала, а у повздовжній площині форму прямокутного трикутника, з вершиною, яка спрямована у бік обертання, які встановлені у напрямні, що розташовані на твірній поверхні вала, а задні частини кронштейнів додатково зв'язані з валом пружинами стиснення, при цьому зверху на кронштейнах послідовно розташовані чотири кулачкові вальці, які встановлені у дугоподібні отвори бокових частин кронштейнів і зв'язані з ними пружинами кручення. 1 UA 105129 C2 5 10 15 20 25 30 35 40 45 50 55 60 Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вид збоку). На Фіг. 2 дано загальний вид збоку додаткових очисних елементів у збільшеному масштабі. На Фіг. 3 дано вид А на Фіг. 2. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язей 4, розташованих з боку неробочих поверхонь очисних елементів 2 і маючих регулюючий затискач 5 та запас 6 по довжині. Крім цього, привідний горизонтальний вал 1 містить два додаткових очисних елемента, встановлених діаметрально протилежно і зміщених на кут 90° по відношенню до основних очисних елементів 2, що виконані у вигляді рухомих кронштейнів 7, що мають у поперечній площині П-подібний профіль, з основами спрямованими до привідного горизонтального вала 1, а у повздовжній площині форму прямокутного трикутника, з вершиною, яка спрямована у бік обертання привідного горизонтального вала 1. При цьому рухомі кронштейни 7, встановлені у напрямні 8, що розташовані на твірній поверхні привідного горизонтального вала 1, а задні їх частини додатково зв'язані з валом 1 пружинами стиснення 9. Зверху на рухомих кронштейнах 7 послідовно розташовані чотири кулачкові вальці 10 (що можуть вільно обертатись навколо власних осей) з кулачками з еластичного матеріалу, які встановлені у дугоподібні отвори 11 бокових частин рухомих кронштейнів 7. Кулачкові вальці 10 зв'язані з боковими частинами кронштейнів 7 пружинами кручення 12, таким чином, що кути вільного обертання кулачкових вальців 10 навколо власних осей обмежуються кутами пружного закручення витків пружин 12. Напрями поступального руху очисника і обертального руху його привідного горизонтального вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись поступово над поверхнею ґрунту, на певній висоті, вздовж рядку коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на привідному горизонтальному валу 1 тангенціально і утримуються у цьому положенні (незважаючи на обертання вала 1 зі значною кутовою швидкістю) за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту, в основному, не відбувається. За допомогою регулюючих затискачів 5 є можливість змінювати довжини гнучких в'язей 4 (для цього є їх відповідні запаси 6 по довжині), чим фактично досягається зміна робочого діаметра очисника головок коренеплодів та кута нанесення ударів основними очисними елементами 2 по головках коренеплодів. Вказані зміни кута нанесення ударів по головкам коренеплодів основними очисними елементами 2 (їх кінцями 3) будуть визначатись кількістю залишків гички на головках коренеплодів цукрових буряків, їх станом (сухі, зелені та міцні, короткі, полеглі) тощо. При цьому встановлені діаметрально протилежно і зміщені на кут 90° відносно до основних очисних елементів 2, додаткові очисні елементи, які виконані у вигляді рухомих кронштейнів 7, що мають у поперечній площині П-подібний профіль, з основами спрямованими до привідного горизонтального вала 1, а у повздовжній площині форму прямокутного трикутника, з вершиною, яка спрямована у бік обертання привідного горизонтального вала 1, також насуваються на головки коренеплодів цукрових буряків і їх кулачкові вальці 10, своїми еластичними кулачками зчісують з них залишки гички. Кулачкові вальці 10 так встановлені на бокових частинах рухомих кронштейнів 7, що їх насування і взаємодія з головками коренеплодів є послідовною, починаючи від першого вальця 10, розташованого унизу, і до останнього (четвертого) вальця 10, який розташований зверху (тобто на верхній частині кронштейна 7, який має у повздовжній площині форму прямокутного трикутника), тобто з наростаючим зусиллям притискання. Однак удари по головках коренеплодів цукрових буряків в цьому разі не є жорсткими, оскільки рухомі кронштейни 7, встановлені у напрямні 8, що розташовані на твірній поверхні привідного горизонтального вала 1, а задні частини кронштейнів 7 додатково зв'язані з валом 1 пружинами стиснення 9. Це, в цілому, пом'якшує удари по головках коренеплодів і не призводить до вибивання коренеплодів з ґрунту. Крім того, оскільки, кулачкові вальці 10 зв'язані з боковими частинами кронштейнів 7 пружинами кручення 12, то при взаємодії зі сферичними поверхнями головок коренеплодів, кулачкові вальці 10 закручують (під дією навантаження) пружини кручення 12 на відповідний кут. Далі, при зміні навантаження, пружини кручення 12 розкручують кулачкові вальці 10 з прискоренням у зворотному напрямі, що значно покращує їх взаємодію з поверхнями головок коренеплодів і якість очищення головок коренеплодів цукрових буряків від залишків гички. Завдяки тому, що кулачкові вальці 10 встановлені у дугоподібні отвори 11 бокових частин 2 UA 105129 C2 5 10 кронштейнів 7, в цілому, крім вільного обертання навколо власних осей, відбуваються їх переміщення при контактній взаємодії з головками коренеплодів цукрових буряків по складним траєкторіям (переносні рухи, пов'язанні з обертання разом з привідним горизонтальним валом 1 та відносні рухи у дугоподібних отворах 11), що сприятиме фактичному охопленню з двох боків і копіюванню сферичних поверхонь головок коренеплодів цукрових буряків. Це буде значно покращувати якість очищення головок коренеплодів від залишків гички, при будь якому їх розташуванню відносно поверхні ґрунту. При цьому кулачки, що містяться на поверхнях кулачкових вальців 10 є еластичними, що не призводить до пошкодження сферичних поверхонь головок коренеплодів. Жорсткості пружин стиснення 9 і пружин кручення 12 вибирають виходячи зі стану бурякової плантації. Так, якщо на головках коренеплодів цукрових буряків буде багато залишків гички вказані жорсткості пружин 9 і 12 повинні бути максимальними. ФОРМУЛА ВИНАХОДУ 15 20 25 Очисник головок коренеплодів, який має привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, який відрізняється тим, що додаткові очисні елементи виконані у вигляді рухомих кронштейнів, що мають у поперечній площині П-подібний профіль, з основами, спрямованими до привідного горизонтального вала, а у повздовжній площині форму прямокутного трикутника, з вершиною, яка спрямована у бік обертання, які встановлені у напрямні, що розташовані на твірній поверхні вала, а задні частини кронштейнів додатково зв'язані з валом пружинами стиснення, при цьому зверху на кронштейнах послідовно розташовані чотири кулачкові вальці, які встановлені у дугоподібні отвори бокових частин кронштейнів і зв'язані з ними пружинами кручення. 3 UA 105129 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
