Очисник головок коренеплодів

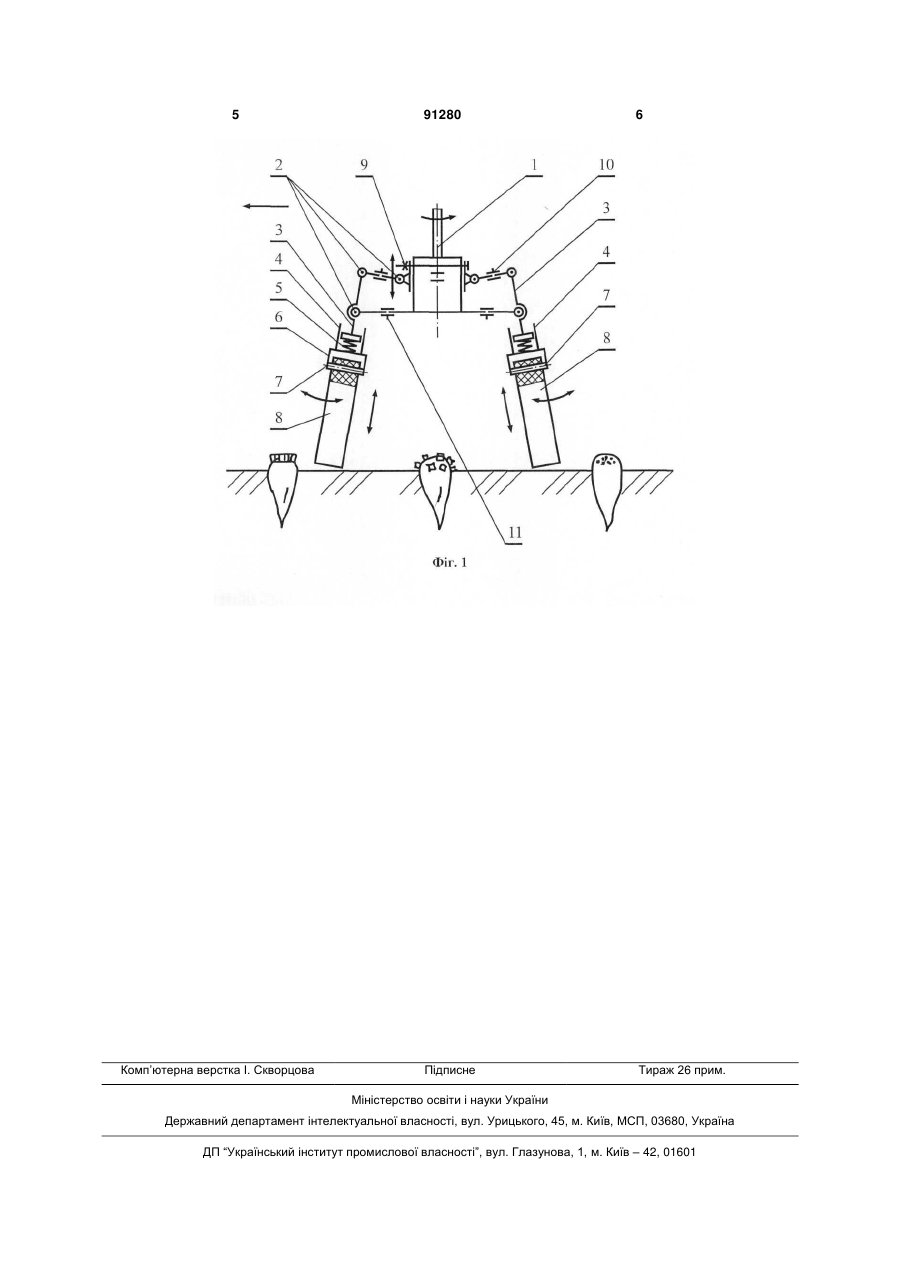

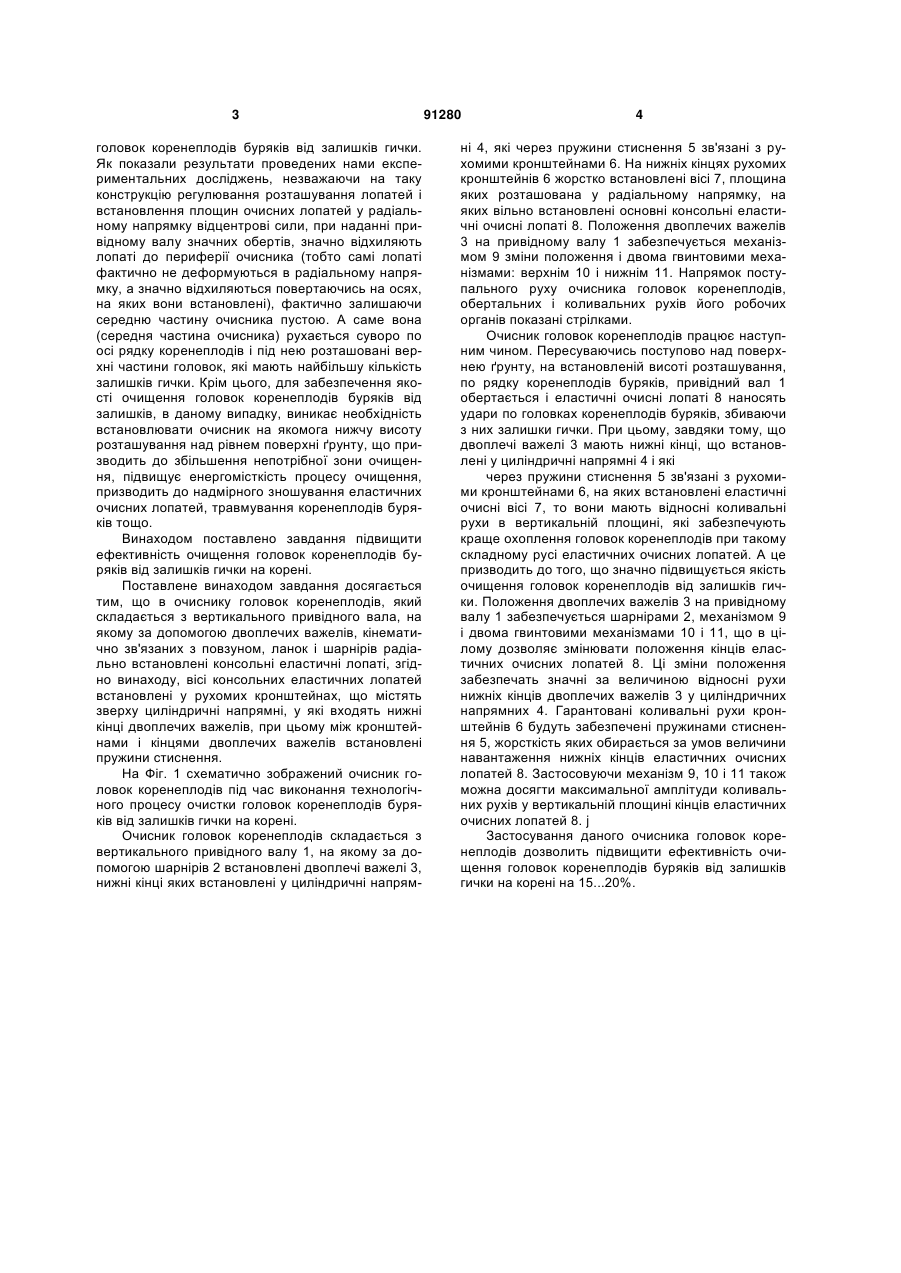

Очисник головок коренеплодів, який складається з вертикального привідного вала, на якому за допомогою ланок, шарнірів та двоплечих важелів, кінематично зв'язаних з повзуном, радіально встановлені консольні еластичні лопаті, який відрізняється тим, що осі консольних еластичних лопатей встановлені у рухомих кронштейнах, що містять зверху циліндричні напрямні, у які входять нижні кінці двоплечих важелів, при цьому між кронштейнами і кінцями двоплечих важелів встановлені пружини стиснення. (19) (21) a200813655 (22) 26.11.2008 (24) 12.07.2010 (46) 12.07.2010, Бюл.№ 13, 2010 р. (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ, АДАМЧУК ВАЛЕРІЙ ВАСИЛЬОВИЧ, ВЕСЕЛОВСЬКИ МАРІАН, PL, НОВАК ЯНУШ, PL, СЕРЕДА ЛЕОНІД ПАВЛОВИЧ, ПРИШЛЯК ВІКТОР МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) SU 1727633, 23.04.1992 UA 30528, 15.11.2000 SU 40647, 31.12.1934 SU 1344273, 15.12.1987 SU 1736368, 30.05.1992 UA 76250, 17.07.2006 3 головок коренеплодів буряків від залишків гички. Як показали результати проведених нами експериментальних досліджень, незважаючи на таку конструкцію регулювання розташування лопатей і встановлення площин очисних лопатей у радіальному напрямку відцентрові сили, при наданні привідному валу значних обертів, значно відхиляють лопаті до периферії очисника (тобто самі лопаті фактично не деформуються в радіальному напрямку, а значно відхиляються повертаючись на осях, на яких вони встановлені), фактично залишаючи середню частину очисника пустою. А саме вона (середня частина очисника) рухається суворо по осі рядку коренеплодів і під нею розташовані верхні частини головок, які мають найбільшу кількість залишків гички. Крім цього, для забезпечення якості очищення головок коренеплодів буряків від залишків, в даному випадку, виникає необхідність встановлювати очисник на якомога нижчу висоту розташування над рівнем поверхні ґрунту, що призводить до збільшення непотрібної зони очищення, підвищує енергомісткість процесу очищення, призводить до надмірного зношування еластичних очисних лопатей, травмування коренеплодів буряків тощо. Винаходом поставлено завдання підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені. Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів, який складається з вертикального привідного вала, на якому за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів радіально встановлені консольні еластичні лопаті, згідно винаходу, вісі консольних еластичних лопатей встановлені у рухомих кронштейнах, що містять зверху циліндричні напрямні, у які входять нижні кінці двоплечих важелів, при цьому між кронштейнами і кінцями двоплечих важелів встановлені пружини стиснення. На Фіг. 1 схематично зображений очисник головок коренеплодів під час виконання технологічного процесу очистки головок коренеплодів буряків від залишків гички на корені. Очисник головок коренеплодів складається з вертикального привідного валу 1, на якому за допомогою шарнірів 2 встановлені двоплечі важелі 3, нижні кінці яких встановлені у циліндричні напрям 91280 4 ні 4, які через пружини стиснення 5 зв'язані з рухомими кронштейнами 6. На нижніх кінцях рухомих кронштейнів 6 жорстко встановлені вісі 7, площина яких розташована у радіальному напрямку, на яких вільно встановлені основні консольні еластичні очисні лопаті 8. Положення двоплечих важелів 3 на привідному валу 1 забезпечується механізмом 9 зміни положення і двома гвинтовими механізмами: верхнім 10 і нижнім 11. Напрямок поступального руху очисника головок коренеплодів, обертальних і коливальних рухів його робочих органів показані стрілками. Очисник головок коренеплодів працює наступним чином. Пересуваючись поступово над поверхнею ґрунту, на встановленій висоті розташування, по рядку коренеплодів буряків, привідний вал 1 обертається і еластичні очисні лопаті 8 наносять удари по головках коренеплодів буряків, збиваючи з них залишки гички. При цьому, завдяки тому, що двоплечі важелі 3 мають нижні кінці, що встановлені у циліндричні напрямні 4 і які через пружини стиснення 5 зв'язані з рухомими кронштейнами 6, на яких встановлені еластичні очисні вісі 7, то вони мають відносні коливальні рухи в вертикальній площині, які забезпечують краще охоплення головок коренеплодів при такому складному русі еластичних очисних лопатей. А це призводить до того, що значно підвищується якість очищення головок коренеплодів від залишків гички. Положення двоплечих важелів 3 на привідному валу 1 забезпечується шарнірами 2, механізмом 9 і двома гвинтовими механізмами 10 і 11, що в цілому дозволяє змінювати положення кінців еластичних очисних лопатей 8. Ці зміни положення забезпечать значні за величиною відносні рухи нижніх кінців двоплечих важелів 3 у циліндричних напрямних 4. Гарантовані коливальні рухи кронштейнів 6 будуть забезпечені пружинами стиснення 5, жорсткість яких обирається за умов величини навантаження нижніх кінців еластичних очисних лопатей 8. Застосовуючи механізм 9, 10 і 11 також можна досягти максимальної амплітуди коливальних рухів у вертикальній площині кінців еластичних очисних лопатей 8. j Застосування даного очисника головок коренеплодів дозволить підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені на 15...20%. 5 Комп’ютерна верстка І. Скворцова 91280 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
