Очисник головок коренеплодів

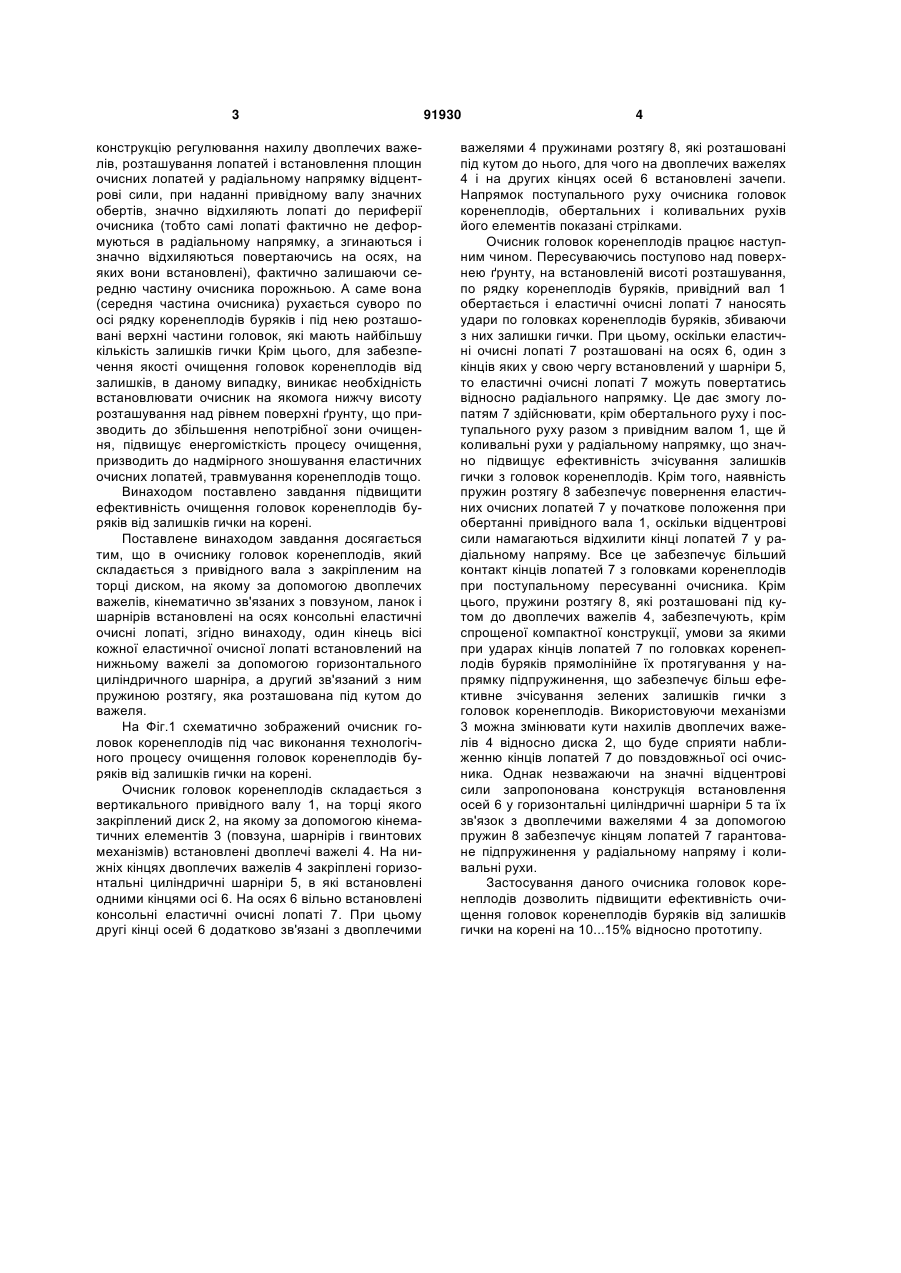

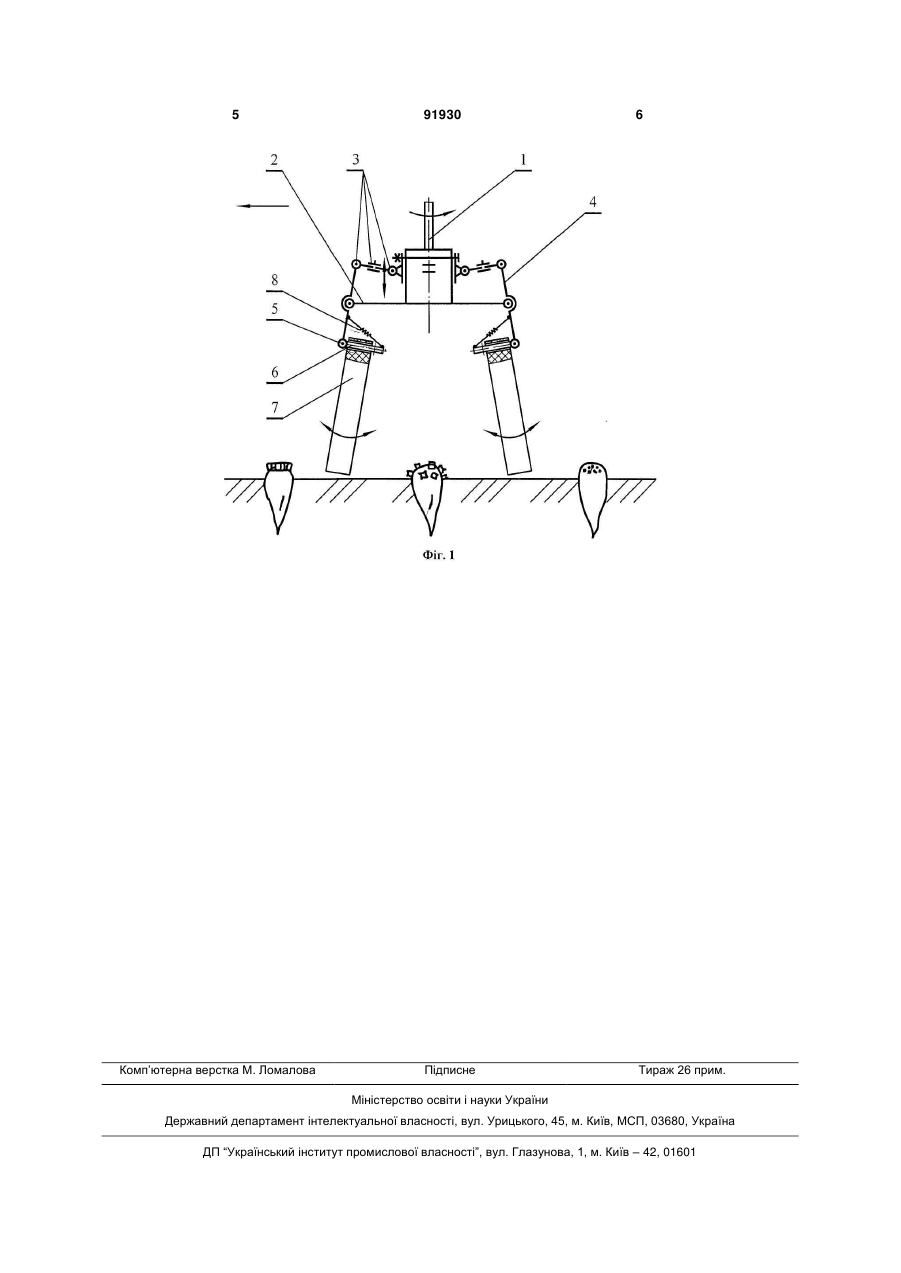

Очисник головок коренеплодів, що складається з привідного вала з закріпленим на торці диском, на якому за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів встановлені на осях консольні еластичні очисні лопаті, який відрізняється тим, що один кінець осі кожної еластичної очисної лопаті встановлений на нижньому важелі за допомогою горизонтального циліндричного шарніра, а другий зв'язаний з ним пружиною розтягу, яка розташована під кутом до важеля. (19) (21) a200901470 (22) 20.02.2009 (24) 10.09.2010 (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) UA 30528, 15.11.2000 SU 1727633, 23.04.1992 UA 75531, 17.04.2006 UA 1155178, 15.05.1985 SU 1687071, 30.10.1991 RU 2279782, 20.07.2006 3 конструкцію регулювання нахилу двоплечих важелів, розташування лопатей і встановлення площин очисних лопатей у радіальному напрямку відцентрові сили, при наданні привідному валу значних обертів, значно відхиляють лопаті до периферії очисника (тобто самі лопаті фактично не деформуються в радіальному напрямку, а згинаються і значно відхиляються повертаючись на осях, на яких вони встановлені), фактично залишаючи середню частину очисника порожньою. А саме вона (середня частина очисника) рухається суворо по осі рядку коренеплодів буряків і під нею розташовані верхні частини головок, які мають найбільшу кількість залишків гички Крім цього, для забезпечення якості очищення головок коренеплодів від залишків, в даному випадку, виникає необхідність встановлювати очисник на якомога нижчу висоту розташування над рівнем поверхні ґрунту, що призводить до збільшення непотрібної зони очищення, підвищує енергомісткість процесу очищення, призводить до надмірного зношування еластичних очисних лопатей, травмування коренеплодів тощо. Винаходом поставлено завдання підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені. Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів, який складається з привідного вала з закріпленим на торці диском, на якому за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів встановлені на осях консольні еластичні очисні лопаті, згідно винаходу, один кінець вісі кожної еластичної очисної лопаті встановлений на нижньому важелі за допомогою горизонтального циліндричного шарніра, а другий зв'язаний з ним пружиною розтягу, яка розташована під кутом до важеля. На Фіг.1 схематично зображений очисник головок коренеплодів під час виконання технологічного процесу очищення головок коренеплодів буряків від залишків гички на корені. Очисник головок коренеплодів складається з вертикального привідного валу 1, на торці якого закріплений диск 2, на якому за допомогою кінематичних елементів 3 (повзуна, шарнірів і гвинтових механізмів) встановлені двоплечі важелі 4. На нижніх кінцях двоплечих важелів 4 закріплені горизонтальні циліндричні шарніри 5, в які встановлені одними кінцями осі 6. На осях 6 вільно встановлені консольні еластичні очисні лопаті 7. При цьому другі кінці осей 6 додатково зв'язані з двоплечими 91930 4 важелями 4 пружинами розтягу 8, які розташовані під кутом до нього, для чого на двоплечих важелях 4 і на других кінцях осей 6 встановлені зачепи. Напрямок поступального руху очисника головок коренеплодів, обертальних і коливальних рухів його елементів показані стрілками. Очисник головок коренеплодів працює наступним чином. Пересуваючись поступово над поверхнею ґрунту, на встановленій висоті розташування, по рядку коренеплодів буряків, привідний вал 1 обертається і еластичні очисні лопаті 7 наносять удари по головках коренеплодів буряків, збиваючи з них залишки гички. При цьому, оскільки еластичні очисні лопаті 7 розташовані на осях 6, один з кінців яких у свою чергу встановлений у шарніри 5, то еластичні очисні лопаті 7 можуть повертатись відносно радіального напрямку. Це дає змогу лопатям 7 здійснювати, крім обертального руху і поступального руху разом з привідним валом 1, ще й коливальні рухи у радіальному напрямку, що значно підвищує ефективність зчісування залишків гички з головок коренеплодів. Крім того, наявність пружин розтягу 8 забезпечує повернення еластичних очисних лопатей 7 у початкове положення при обертанні привідного вала 1, оскільки відцентрові сили намагаються відхилити кінці лопатей 7 у радіальному напряму. Все це забезпечує більший контакт кінців лопатей 7 з головками коренеплодів при поступальному пересуванні очисника. Крім цього, пружини розтягу 8, які розташовані під кутом до двоплечих важелів 4, забезпечують, крім спрощеної компактної конструкції, умови за якими при ударах кінців лопатей 7 по головках коренеплодів буряків прямолінійне їх протягування у напрямку підпружинення, що забезпечує більш ефективне зчісування зелених залишків гички з головок коренеплодів. Використовуючи механізми 3 можна змінювати кути нахилів двоплечих важелів 4 відносно диска 2, що буде сприяти наближенню кінців лопатей 7 до повздовжньої осі очисника. Однак незважаючи на значні відцентрові сили запропонована конструкція встановлення осей 6 у горизонтальні циліндричні шарніри 5 та їх зв'язок з двоплечими важелями 4 за допомогою пружин 8 забезпечує кінцям лопатей 7 гарантоване підпружинення у радіальному напряму і коливальні рухи. Застосування даного очисника головок коренеплодів дозволить підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені на 10...15% відносно прототипу. 5 Комп’ютерна верстка М. Ломалова 91930 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
