Очисник головок коренеплодів

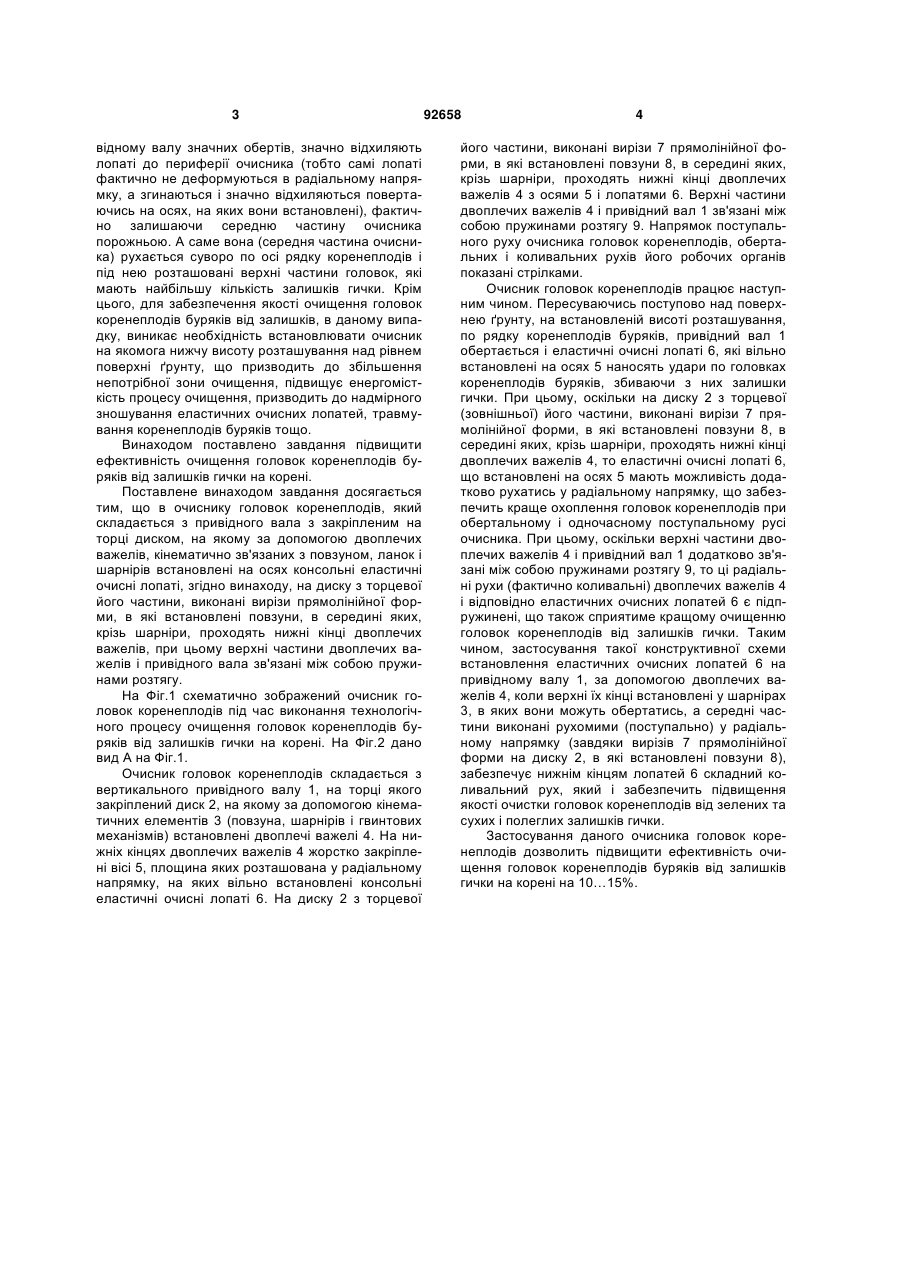

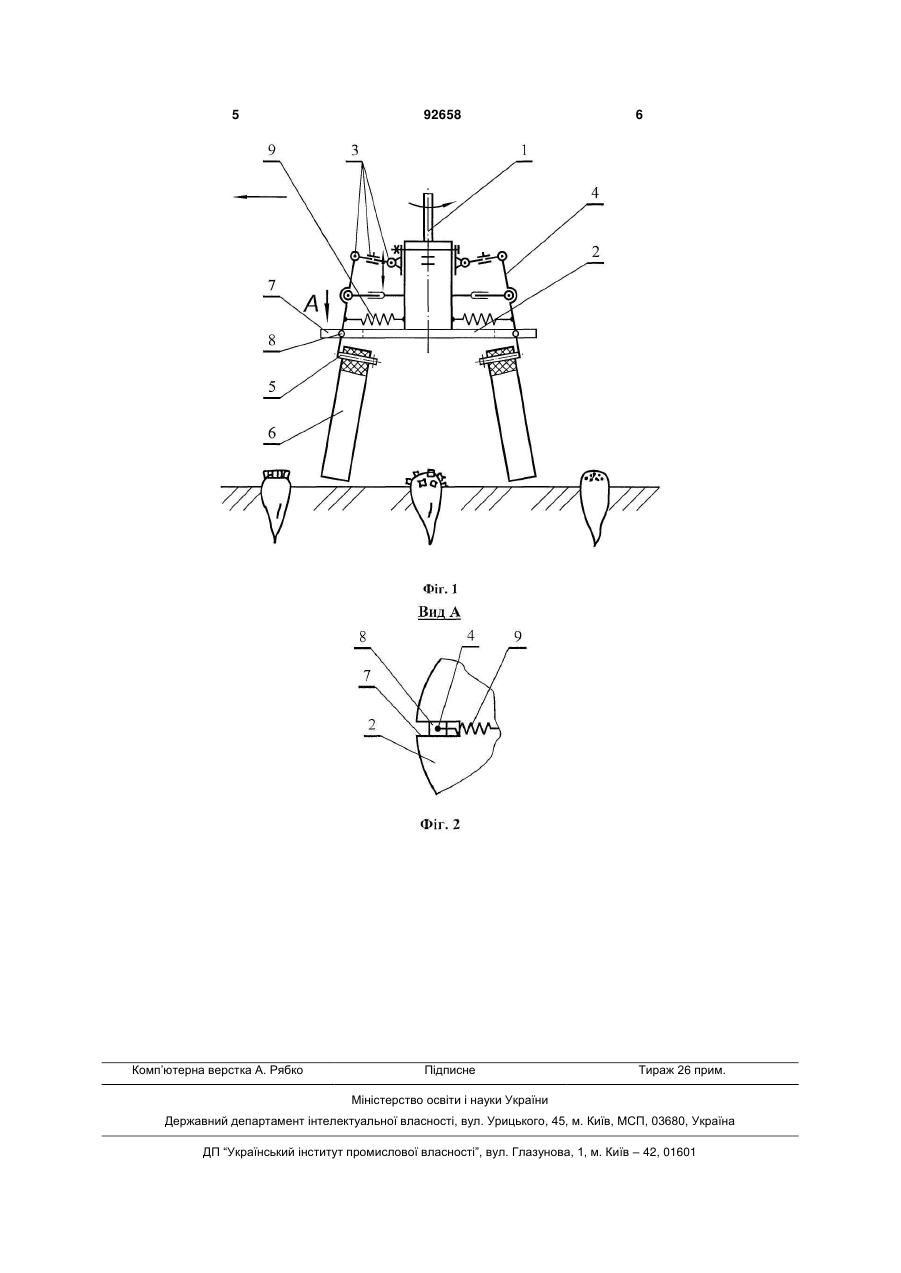

Очисник головок коренеплодів, який складається з привідного вала з закріпленим на торці диском, на якому за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів встановлені на осях консольні еластичні очисні лопаті, який відрізняється тим, що на диску, з торцевої його частини, виконані вирізи прямолінійної форми, в які встановлені повзуни, всередині яких, крізь шарніри, проходять нижні кінці двоплечих важелів, при цьому верхні частини двоплечих важелів і привідного вала зв'язані між собою пружинами розтягу. (19) (21) a200901995 (22) 05.03.2009 (24) 25.11.2010 (46) 25.11.2010, Бюл.№ 22, 2010 р. (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) SU 1727633, A01D23/00, 23.04.1992 UA 30528, A01D23/02, 15.11.2000 UA 29337, A01D23/02, 16.10.2000 UA 3828, A01D23/02, 15.12.2004 UA 75531, A01D23/00, 17.04.2006 SU 1248550, A01D25/00, 07.08.1986 SU 405490, A01D33/00, 04.03.1974 3 відному валу значних обертів, значно відхиляють лопаті до периферії очисника (тобто самі лопаті фактично не деформуються в радіальному напрямку, а згинаються і значно відхиляються повертаючись на осях, на яких вони встановлені), фактично залишаючи середню частину очисника порожньою. А саме вона (середня частина очисника) рухається суворо по осі рядку коренеплодів і під нею розташовані верхні частини головок, які мають найбільшу кількість залишків гички. Крім цього, для забезпечення якості очищення головок коренеплодів буряків від залишків, в даному випадку, виникає необхідність встановлювати очисник на якомога нижчу висоту розташування над рівнем поверхні ґрунту, що призводить до збільшення непотрібної зони очищення, підвищує енергомісткість процесу очищення, призводить до надмірного зношування еластичних очисних лопатей, травмування коренеплодів буряків тощо. Винаходом поставлено завдання підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені. Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів, який складається з привідного вала з закріпленим на торці диском, на якому за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів встановлені на осях консольні еластичні очисні лопаті, згідно винаходу, на диску з торцевої його частини, виконані вирізи прямолінійної форми, в які встановлені повзуни, в середині яких, крізь шарніри, проходять нижні кінці двоплечих важелів, при цьому верхні частини двоплечих важелів і привідного вала зв'язані між собою пружинами розтягу. На Фіг.1 схематично зображений очисник головок коренеплодів під час виконання технологічного процесу очищення головок коренеплодів буряків від залишків гички на корені. На Фіг.2 дано вид А на Фіг.1. Очисник головок коренеплодів складається з вертикального привідного валу 1, на торці якого закріплений диск 2, на якому за допомогою кінематичних елементів 3 (повзуна, шарнірів і гвинтових механізмів) встановлені двоплечі важелі 4. На нижніх кінцях двоплечих важелів 4 жорстко закріплені вісі 5, площина яких розташована у радіальному напрямку, на яких вільно встановлені консольні еластичні очисні лопаті 6. На диску 2 з торцевої 92658 4 його частини, виконані вирізи 7 прямолінійної форми, в які встановлені повзуни 8, в середині яких, крізь шарніри, проходять нижні кінці двоплечих важелів 4 з осями 5 і лопатями 6. Верхні частини двоплечих важелів 4 і привідний вал 1 зв'язані між собою пружинами розтягу 9. Напрямок поступального руху очисника головок коренеплодів, обертальних і коливальних рухів його робочих органів показані стрілками. Очисник головок коренеплодів працює наступним чином. Пересуваючись поступово над поверхнею ґрунту, на встановленій висоті розташування, по рядку коренеплодів буряків, привідний вал 1 обертається і еластичні очисні лопаті 6, які вільно встановлені на осях 5 наносять удари по головках коренеплодів буряків, збиваючи з них залишки гички. При цьому, оскільки на диску 2 з торцевої (зовнішньої) його частини, виконані вирізи 7 прямолінійної форми, в які встановлені повзуни 8, в середині яких, крізь шарніри, проходять нижні кінці двоплечих важелів 4, то еластичні очисні лопаті 6, що встановлені на осях 5 мають можливість додатково рухатись у радіальному напрямку, що забезпечить краще охоплення головок коренеплодів при обертальному і одночасному поступальному русі очисника. При цьому, оскільки верхні частини двоплечих важелів 4 і привідний вал 1 додатково зв'язані між собою пружинами розтягу 9, то ці радіальні рухи (фактично коливальні) двоплечих важелів 4 і відповідно еластичних очисних лопатей 6 є підпружинені, що також сприятиме кращому очищенню головок коренеплодів від залишків гички. Таким чином, застосування такої конструктивної схеми встановлення еластичних очисних лопатей 6 на привідному валу 1, за допомогою двоплечих важелів 4, коли верхні їх кінці встановлені у шарнірах 3, в яких вони можуть обертатись, а середні частини виконані рухомими (поступально) у радіальному напрямку (завдяки вирізів 7 прямолінійної форми на диску 2, в які встановлені повзуни 8), забезпечує нижнім кінцям лопатей 6 складний коливальний рух, який і забезпечить підвищення якості очистки головок коренеплодів від зелених та сухих і полеглих залишків гички. Застосування даного очисника головок коренеплодів дозволить підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені на 10…15%. 5 Комп’ютерна верстка А. Рябко 92658 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
