Спосіб переведення дрібнокускового мінерального карбонату на придатну для випалювання форму

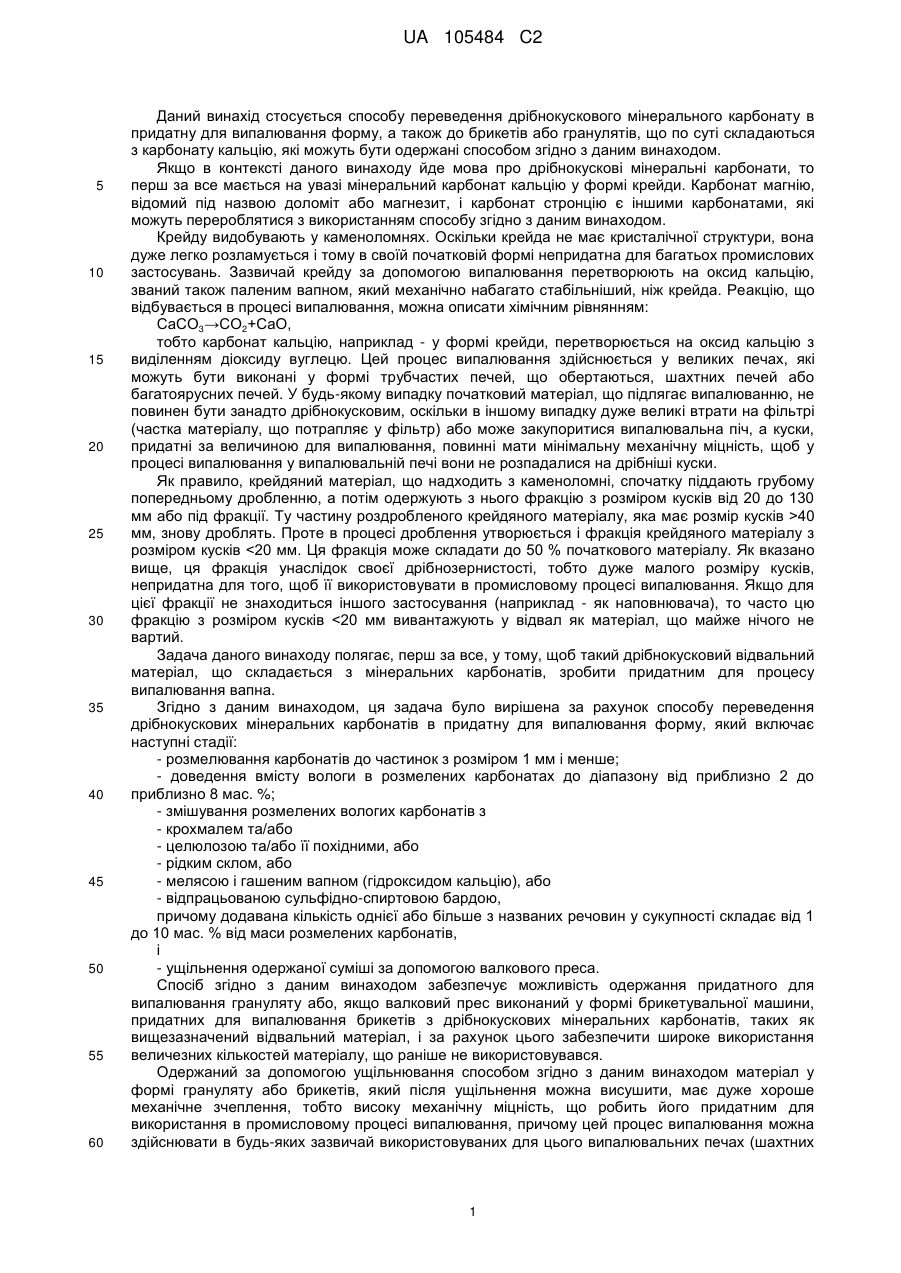

Реферат: Винахід стосується способу переведення дрібнокускових мінеральних карбонатів в придатну для випалювання форму, який включає наступні стадії: сушіння мінерального карбонату до залишкового вмісту вологи, рівного 1 мас. % або менше, розмелювання карбонатів до частинок з розміром 1 мм і менше, причому сушіння та розмелювання здійснюють в ударно-відбивному млині, що приводиться в рух гарячим повітрям, доведення вмісту вологи в розмелених карбонатах до діапазону від приблизно 2 до приблизно 8 мас. %, змішування розмелених вологих карбонатів з крохмалем та/або целюлозою та/або її похідними, або рідким склом, або мелясою і гашеним вапном (гідроксидом кальцію) або відпрацьованою сульфідно-спиртовою бардою, причому додана кількість однієї або більше з названих речовин у сукупності складає від 1 до 10 мас. % від маси розмелених карбонатів, ущільнювання одержаної суміші за допомогою валкового преса. Застосування способу дозволить ефективно переводити в придатну для випалювання форму дрібні фракції і після випалювання знаходити їм промислове застосування. UA 105484 C2 (12) UA 105484 C2 UA 105484 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується способу переведення дрібнокускового мінерального карбонату в придатну для випалювання форму, а також до брикетів або гранулятів, що по суті складаються з карбонату кальцію, які можуть бути одержані способом згідно з даним винаходом. Якщо в контексті даного винаходу йде мова про дрібнокускові мінеральні карбонати, то перш за все мається на увазі мінеральний карбонат кальцію у формі крейди. Карбонат магнію, відомий під назвою доломіт або магнезит, і карбонат стронцію є іншими карбонатами, які можуть перероблятися з використанням способу згідно з даним винаходом. Крейду видобувають у каменоломнях. Оскільки крейда не має кристалічної структури, вона дуже легко розламується і тому в своїй початковій формі непридатна для багатьох промислових застосувань. Зазвичай крейду за допомогою випалювання перетворюють на оксид кальцію, званий також паленим вапном, який механічно набагато стабільніший, ніж крейда. Реакцію, що відбувається в процесі випалювання, можна описати хімічним рівнянням: СаСО3→СО2+СаО, тобто карбонат кальцію, наприклад - у формі крейди, перетворюється на оксид кальцію з виділенням діоксиду вуглецю. Цей процес випалювання здійснюється у великих печах, які можуть бути виконані у формі трубчастих печей, що обертаються, шахтних печей або багатоярусних печей. У будь-якому випадку початковий матеріал, що підлягає випалюванню, не повинен бути занадто дрібнокусковим, оскільки в іншому випадку дуже великі втрати на фільтрі (частка матеріалу, що потрапляє у фільтр) або може закупоритися випалювальна піч, а куски, придатні за величиною для випалювання, повинні мати мінімальну механічну міцність, щоб у процесі випалювання у випалювальній печі вони не розпадалися на дрібніші куски. Як правило, крейдяний матеріал, що надходить з каменоломні, спочатку піддають грубому попередньому дробленню, а потім одержують з нього фракцію з розміром кусків від 20 до 130 мм або під фракції. Ту частину роздробленого крейдяного матеріалу, яка має розмір кусків >40 мм, знову дроблять. Проте в процесі дроблення утворюється і фракція крейдяного матеріалу з розміром кусків
