Лінія для випалювання клінкеру
Номер патенту: 67833
Опубліковано: 15.07.2004
Автори: Пумпрла Алоіс, Жайдлік Йозеф, Міхалек Зденек, Крейчі Петр, Сехналек Алоіс, Поспішил Ярослав
Формула / Реферат

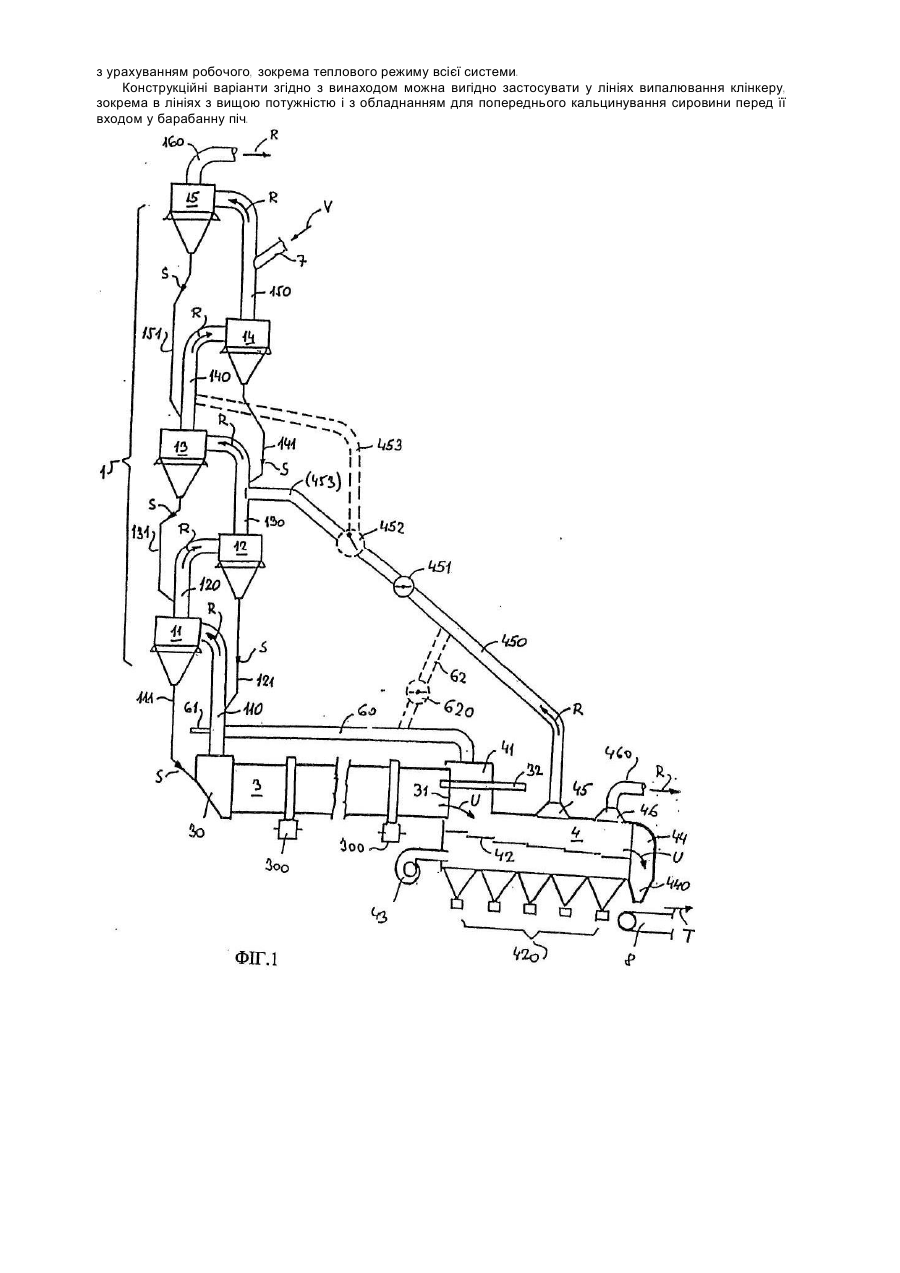

1. Лінія для випалювання клінкеру, а саме цементного клінкеру, яка складається з барабанної печі, до якої приєднаний повітряний охолоджувач клінкеру, оснащений підводом охолоджувального повітря до охолоджувальної частини і принаймні одним виводом підігрітого повітря з охолоджувача, та на передньому кінці якої розташований попередній підігрівач порошкової сировини, який складається з системи послідовно з'єднаних між собою циклонів у комбінації з шахтовим теплообмінником, яка відрізняється тим, що принаймні один вихід (45) з охолоджувача (4) клінкеру за допомогою з'єднувального трубопроводу (450) приєднаний принаймні до одного із з'єднувальних трубопроводів (120, 130, 140) середньої частини вертикального підігрівача (1).
2. Лінія для випалювання клінкеру згідно з п. 1, яка відрізняється тим, що з'єднувальний трубопровід (450) за допомогою розподільного елемента (452) розгалужений принаймні на два патрубки (453), кожний з яких окремо приєднаний до одного із з'єднувальних трубопроводів (130, 140) середньої частини вертикального підігрівача (1).

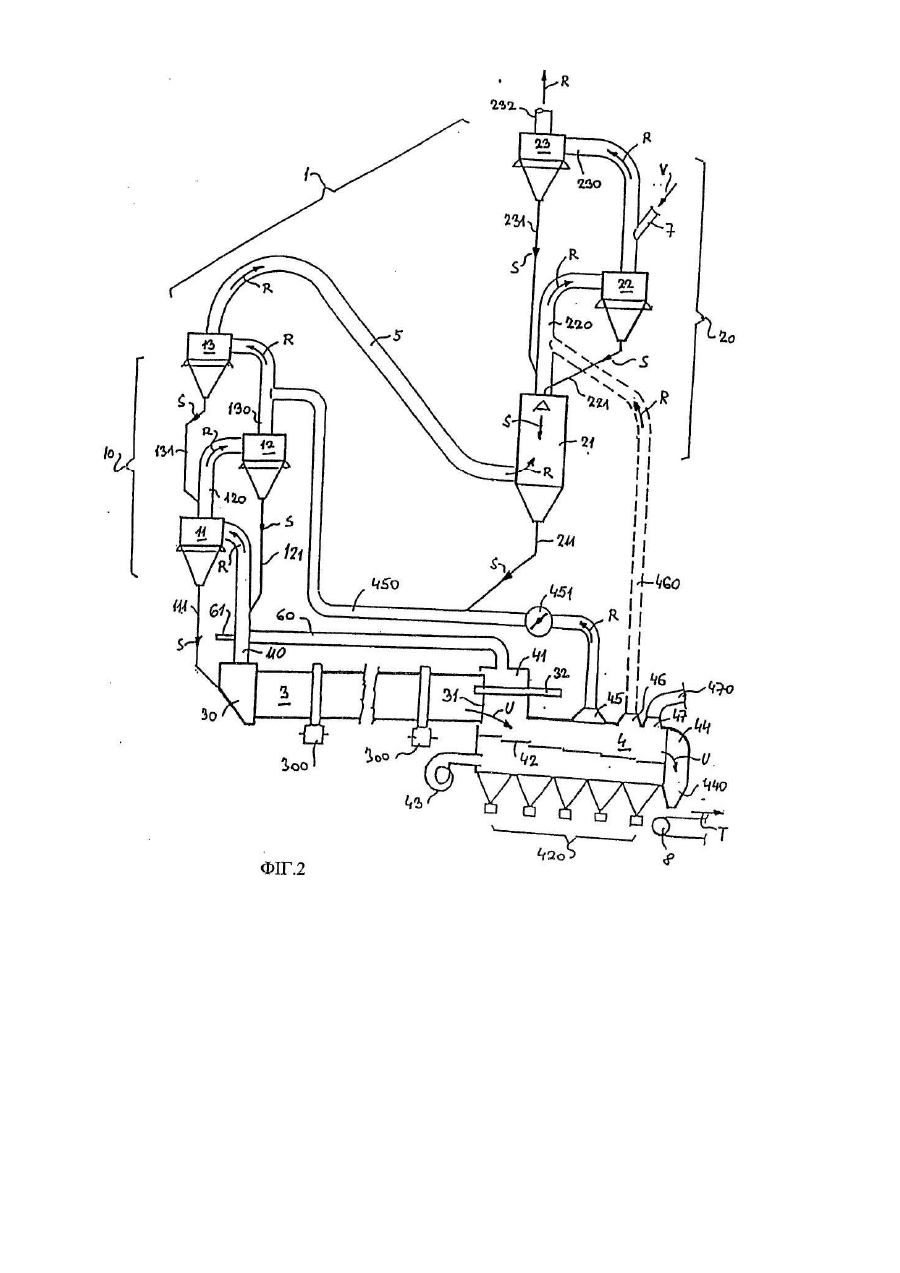

3. Лінія для випалювання клінкеру згідно з п. 1 або 2, в якій підігрівач порошкової сировини розділений на дві частини - високотемпературну і низькотемпературну, з'єднані між собою передавальним трубопроводом, яка відрізняється тим, що охолоджувач (4) має принаймні пару виходів гарячого повітря, перший вихід (45) гарячого повітря з вищою температурою і другий вихід (46) гарячого повітря з нижчою температурою, причому перший вихід (45) гарячого повітря за допомогою з'єднувального трубопроводу (450) приєднаний принаймні до одного із з'єднувальних трубопроводів (120, 130, 140) середньої частини високотемпературної частини (10) вертикального підігрівача (1), а другий вихід (46) гарячого повітря за допомогою додаткового з'єднувального трубопроводу (460) приєднаний до з'єднувального трубопроводу (220) середньої частини низькотемпературної частини (20) вертикального підігрівача (1).
4. Лінія для випалювання клінкеру згідно з пп. 1-3, яка відрізняється тим, що з'єднувальний трубопровід (450) та/або додатковий з'єднувальний трубопровід (460) приєднані до з'єднувального трубопроводу (130) високотемпературної частини (10) вертикального підігрівача (1) та/або з'єднувального трубопроводу (220) низькотемпературної частини (20) вертикального підігрівача (1) у місці, в якому температура гарячих газів, які виходять з попереднього ступеня вертикального підігрівача (1) порошкової сировини, відрізняється від температури вхідного гарячого повітря максимум на 20 %.
5. Лінія для випалювання клінкеру згідно з пп. 1-4, яка відрізняється тим, що до з'єднувального трубопроводу (450) та/або додаткового з'єднувального трубопроводу (460) включений регулювальний елемент (451).
6. Лінія для випалювання клінкеру згідно з пп. 1-5, яка відрізняється тим, що відвідний трубопровід (110) вхідної камери (30) барабанної печі (3) в нижній циклон (11) утворює кальцинувальний канал з підводом (61) палива і додатковим трубопроводом (60) повітря для горіння, який з'єднаний з вхідною ділянкою (41) колосникового охолоджувача (4).
7. Лінія для випалювання клінкеру згідно з п. 6, яка відрізняється тим, що додатковий трубопровід (60) і з'єднувальний трубопровід (450) та/або додатковий з'єднувальний трубопровід (460) з'єднані між собою за допомогою з'єднувального трубопроводу (62).
8. Лінія для випалювання клінкеру згідно з п. 7, яка відрізняється тим, що з'єднувальний трубопровід (62) оснащений запірним елементом (620).
Додаткова інформація
Назва патенту англійськоюA line for clinker burning
Назва патенту російськоюЛиния для обжига клинкера
МПК / Мітки
МПК: C04B 7/43, F27B 7/20, C04B 7/47
Мітки: випалювання, клінкеру, лінія
