Спосіб передавання привідного зусилля в гірничому очисному комбайні

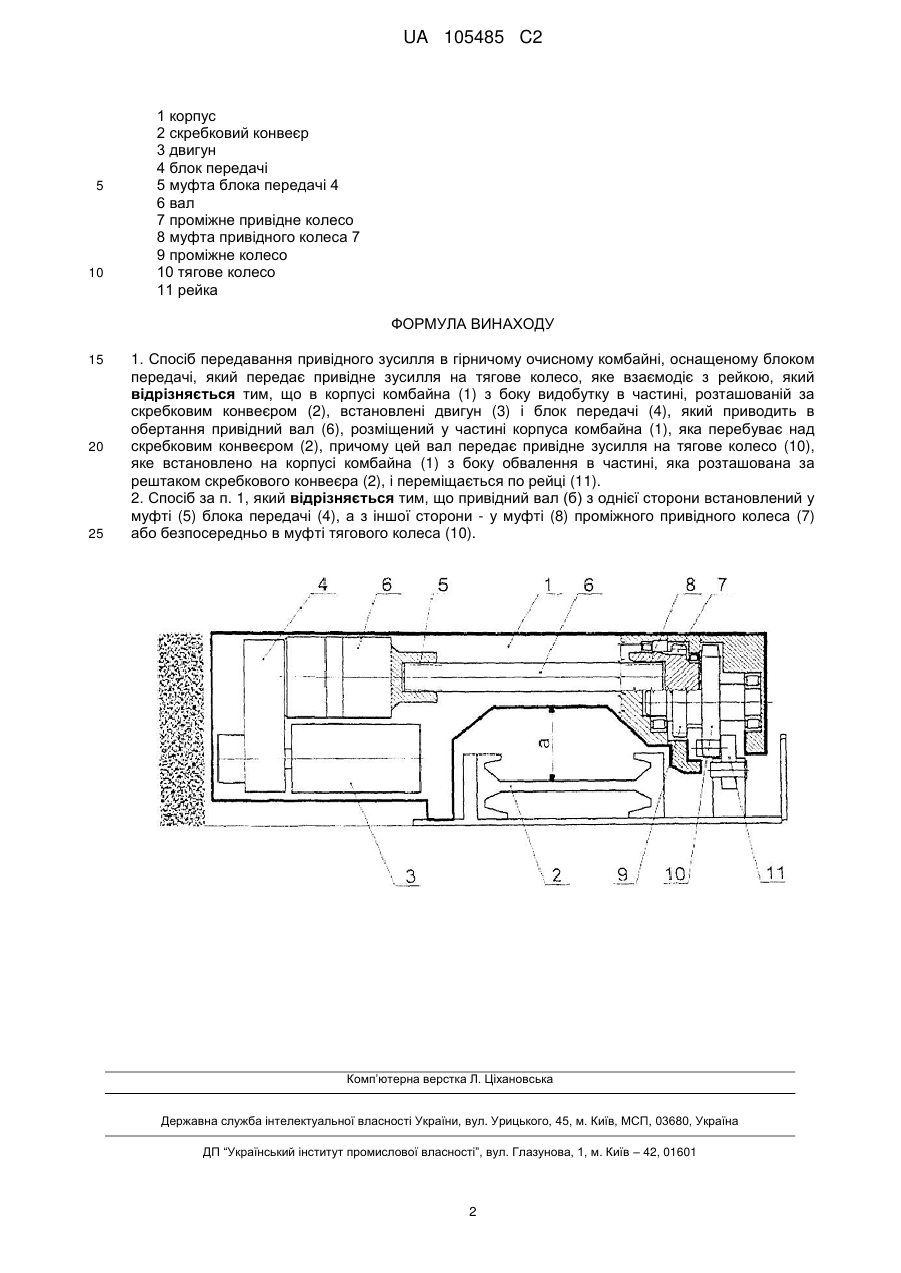

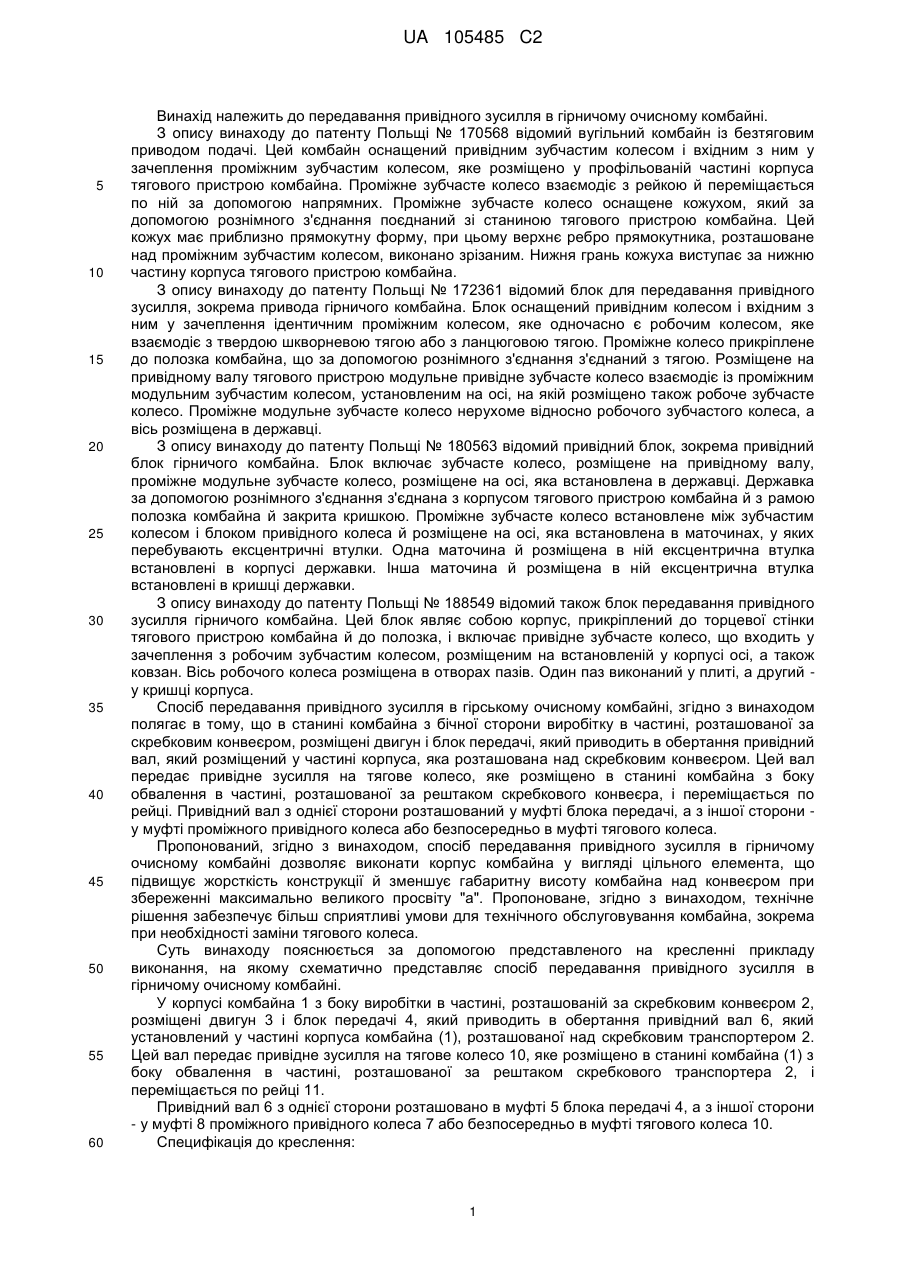

Реферат: Винахід належить до приводів гірничих очисних комбайнів. В корпусі комбайна (1) з боку видобутку вугілля за скребковим конвеєром (2) розміщають двигун (3) і блок передачі (4). За допомогою передачі (4) обертають привідний вал (6), розташований над скребковим конвеєром (2). Цим валом передають привідне зусилля на тягове колесо (10). Згадане колесо встановлюють на станині комбайна (1) з боку обвалення в частині, яка розташована за рештаком скребкового конвеєра (2). Колесо (10) переміщається по зубчастій рейці (11). Розміщення привідного двигуна (3) і привідного колеса (10) по різні боки конвеєра (2) і передача привідного зусилля через вал (6) над конвеєром сприяє збільшенню проміжку (а) між конвеєром і валом і зменшенню висоти комбайна. UA 105485 C2 (12) UA 105485 C2 UA 105485 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до передавання привідного зусилля в гірничому очисному комбайні. З опису винаходу до патенту Польщі № 170568 відомий вугільний комбайн із безтяговим приводом подачі. Цей комбайн оснащений привідним зубчастим колесом і вхідним з ним у зачеплення проміжним зубчастим колесом, яке розміщено у профільованій частині корпуса тягового пристрою комбайна. Проміжне зубчасте колесо взаємодіє з рейкою й переміщається по ній за допомогою напрямних. Проміжне зубчасте колесо оснащене кожухом, який за допомогою рознімного з'єднання поєднаний зі станиною тягового пристрою комбайна. Цей кожух має приблизно прямокутну форму, при цьому верхнє ребро прямокутника, розташоване над проміжним зубчастим колесом, виконано зрізаним. Нижня грань кожуха виступає за нижню частину корпуса тягового пристрою комбайна. З опису винаходу до патенту Польщі № 172361 відомий блок для передавання привідного зусилля, зокрема привода гірничого комбайна. Блок оснащений привідним колесом і вхідним з ним у зачеплення ідентичним проміжним колесом, яке одночасно є робочим колесом, яке взаємодіє з твердою шкворневою тягою або з ланцюговою тягою. Проміжне колесо прикріплене до полозка комбайна, що за допомогою рознімного з'єднання з'єднаний з тягою. Розміщене на привідному валу тягового пристрою модульне привідне зубчасте колесо взаємодіє із проміжним модульним зубчастим колесом, установленим на осі, на якій розміщено також робоче зубчасте колесо. Проміжне модульне зубчасте колесо нерухоме відносно робочого зубчастого колеса, а вісь розміщена в державці. З опису винаходу до патенту Польщі № 180563 відомий привідний блок, зокрема привідний блок гірничого комбайна. Блок включає зубчасте колесо, розміщене на привідному валу, проміжне модульне зубчасте колесо, розміщене на осі, яка встановлена в державці. Державка за допомогою рознімного з'єднання з'єднана з корпусом тягового пристрою комбайна й з рамою полозка комбайна й закрита кришкою. Проміжне зубчасте колесо встановлене між зубчастим колесом і блоком привідного колеса й розміщене на осі, яка встановлена в маточинах, у яких перебувають ексцентричні втулки. Одна маточина й розміщена в ній ексцентрична втулка встановлені в корпусі державки. Інша маточина й розміщена в ній ексцентрична втулка встановлені в кришці державки. З опису винаходу до патенту Польщі № 188549 відомий також блок передавання привідного зусилля гірничого комбайна. Цей блок являє собою корпус, прикріплений до торцевої стінки тягового пристрою комбайна й до полозка, і включає привідне зубчасте колесо, що входить у зачеплення з робочим зубчастим колесом, розміщеним на встановленій у корпусі осі, а також ковзан. Вісь робочого колеса розміщена в отворах пазів. Один паз виконаний у плиті, а другий у кришці корпуса. Спосіб передавання привідного зусилля в гірському очисному комбайні, згідно з винаходом полягає в тому, що в станині комбайна з бічної сторони виробітку в частині, розташованої за скребковим конвеєром, розміщені двигун і блок передачі, який приводить в обертання привідний вал, який розміщений у частині корпуса, яка розташована над скребковим конвеєром. Цей вал передає привідне зусилля на тягове колесо, яке розміщено в станині комбайна з боку обвалення в частині, розташованої за рештаком скребкового конвеєра, і переміщається по рейці. Привідний вал з однієї сторони розташований у муфті блока передачі, а з іншої сторони у муфті проміжного привідного колеса або безпосередньо в муфті тягового колеса. Пропонований, згідно з винаходом, спосіб передавання привідного зусилля в гірничому очисному комбайні дозволяє виконати корпус комбайна у вигляді цільного елемента, що підвищує жорсткість конструкції й зменшує габаритну висоту комбайна над конвеєром при збереженні максимально великого просвіту "а". Пропоноване, згідно з винаходом, технічне рішення забезпечує більш сприятливі умови для технічного обслуговування комбайна, зокрема при необхідності заміни тягового колеса. Суть винаходу пояснюється за допомогою представленого на кресленні прикладу виконання, на якому схематично представляє спосіб передавання привідного зусилля в гірничому очисному комбайні. У корпусі комбайна 1 з боку виробітки в частині, розташованій за скребковим конвеєром 2, розміщені двигун 3 і блок передачі 4, який приводить в обертання привідний вал 6, який установлений у частині корпуса комбайна (1), розташованої над скребковим транспортером 2. Цей вал передає привідне зусилля на тягове колесо 10, яке розміщено в станині комбайна (1) з боку обвалення в частині, розташованої за рештаком скребкового транспортера 2, і переміщається по рейці 11. Привідний вал 6 з однієї сторони розташовано в муфті 5 блока передачі 4, а з іншої сторони - у муфті 8 проміжного привідного колеса 7 або безпосередньо в муфті тягового колеса 10. Специфікація до креслення: 1 UA 105485 C2 5 10 1 корпус 2 скребковий конвеєр 3 двигун 4 блок передачі 5 муфта блока передачі 4 6 вал 7 проміжне привідне колесо 8 муфта привідного колеса 7 9 проміжне колесо 10 тягове колесо 11 рейка ФОРМУЛА ВИНАХОДУ 15 20 25 1. Спосіб передавання привідного зусилля в гірничому очисному комбайні, оснащеному блоком передачі, який передає привідне зусилля на тягове колесо, яке взаємодіє з рейкою, який відрізняється тим, що в корпусі комбайна (1) з боку видобутку в частині, розташованій за скребковим конвеєром (2), встановлені двигун (3) і блок передачі (4), який приводить в обертання привідний вал (6), розміщений у частині корпуса комбайна (1), яка перебуває над скребковим конвеєром (2), причому цей вал передає привідне зусилля на тягове колесо (10), яке встановлено на корпусі комбайна (1) з боку обвалення в частині, яка розташована за рештаком скребкового конвеєра (2), і переміщається по рейці (11). 2. Спосіб за п. 1, який відрізняється тим, що привідний вал (б) з однієї сторони встановлений у муфті (5) блока передачі (4), а з іншої сторони - у муфті (8) проміжного привідного колеса (7) або безпосередньо в муфті тягового колеса (10). Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
