Спортивний тренажер для розвитку здатності наносити нокаутуючі концентровані проникаючі удари різних видів та відпрацьовування техніки нанесення, швидкості і сили нокаутуючих ударів

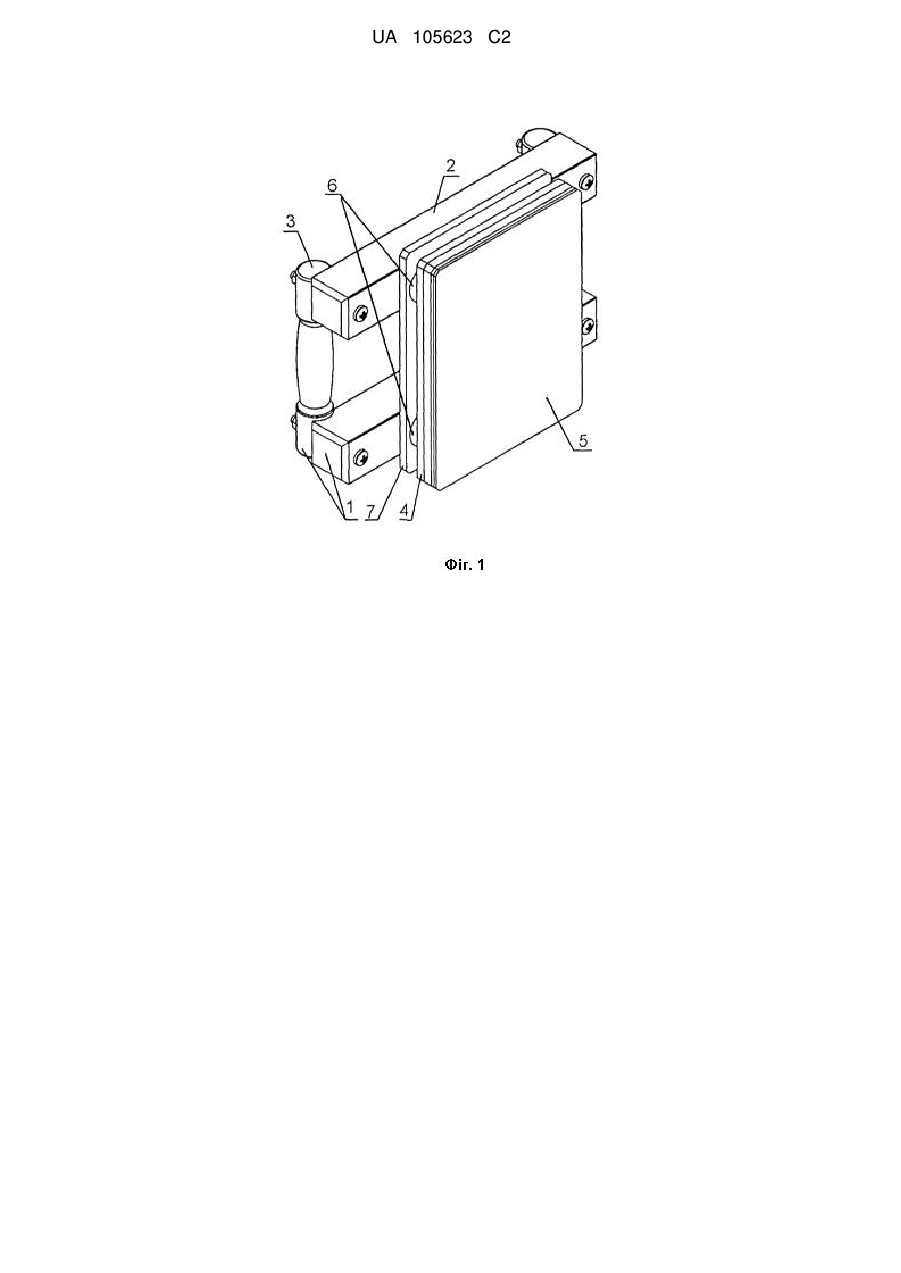

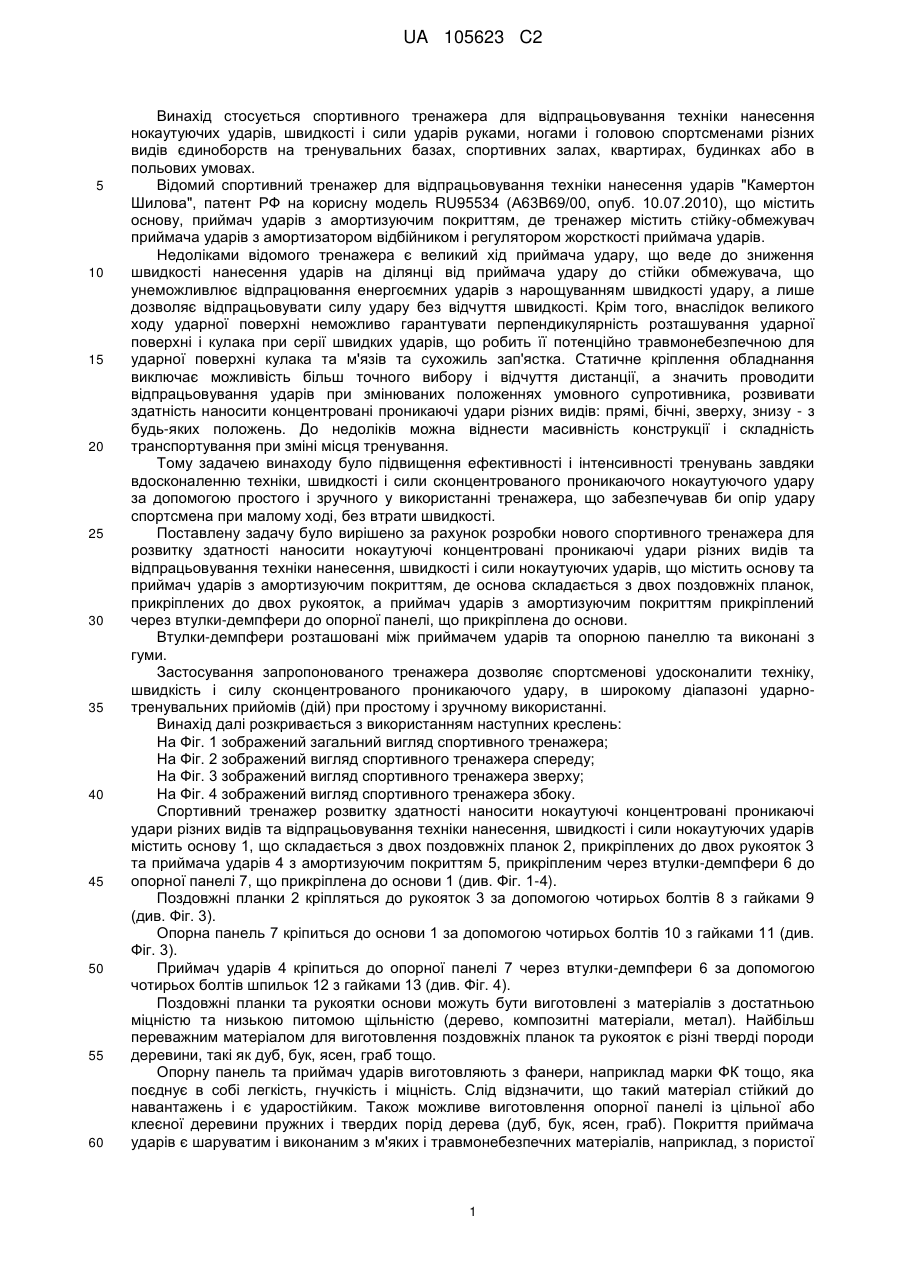

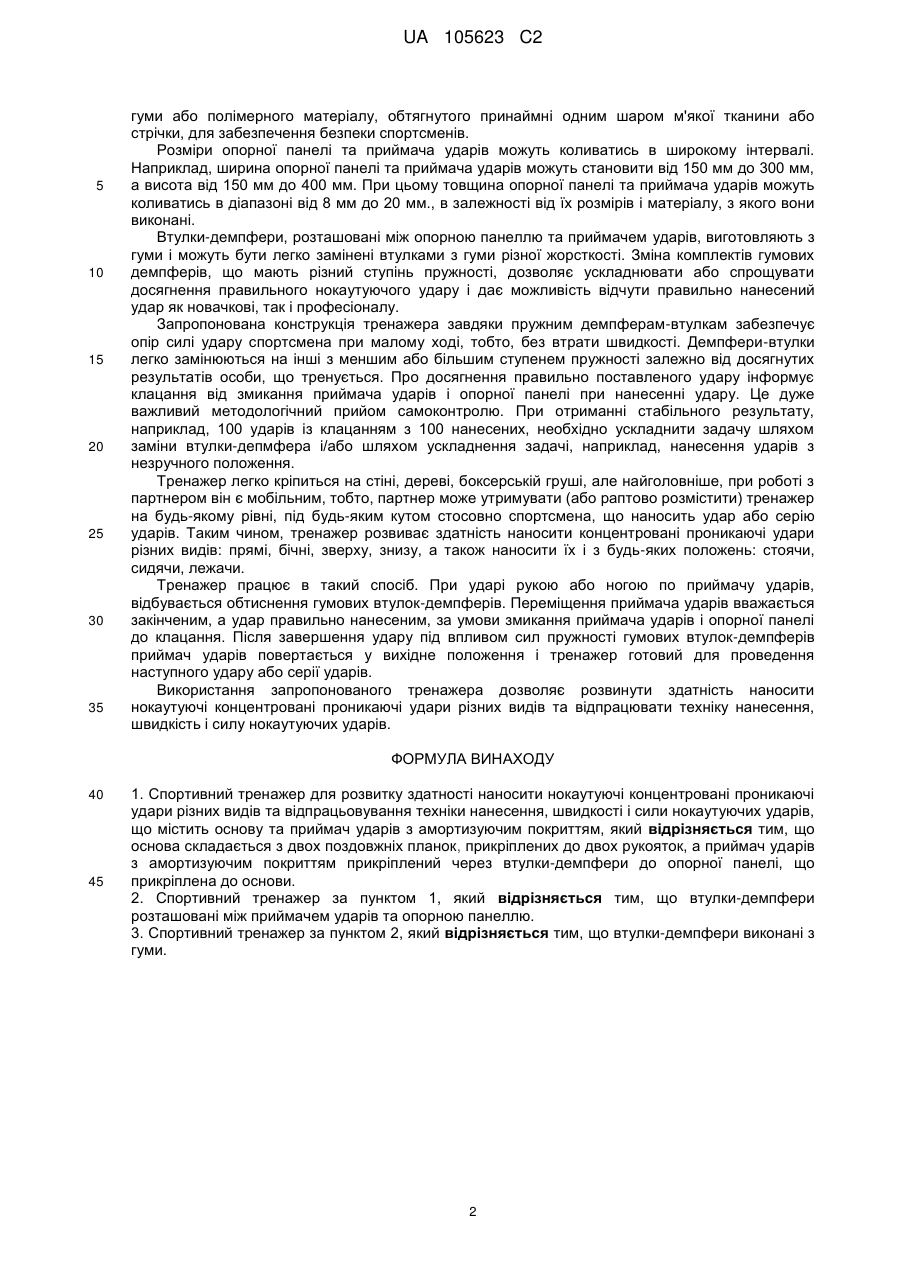

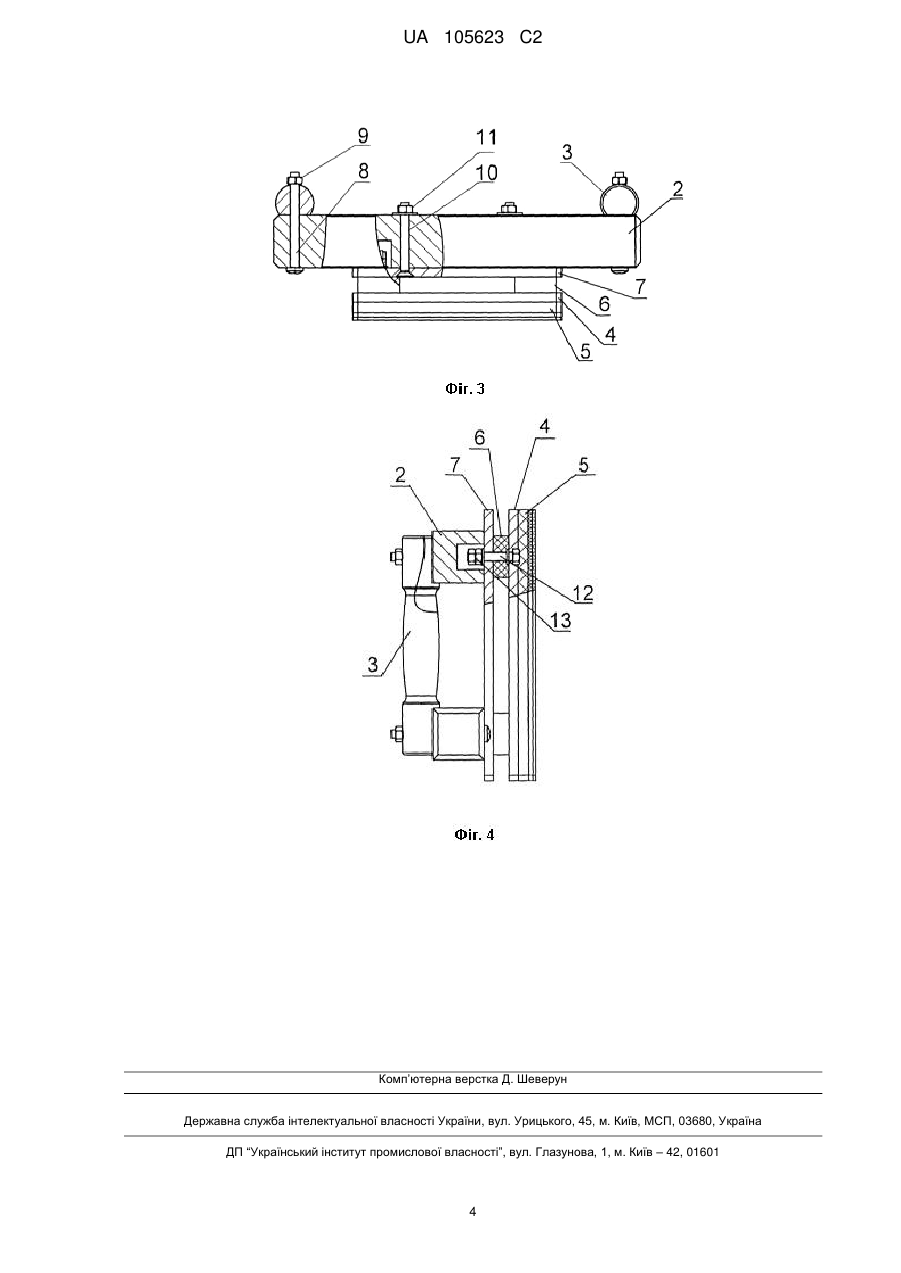

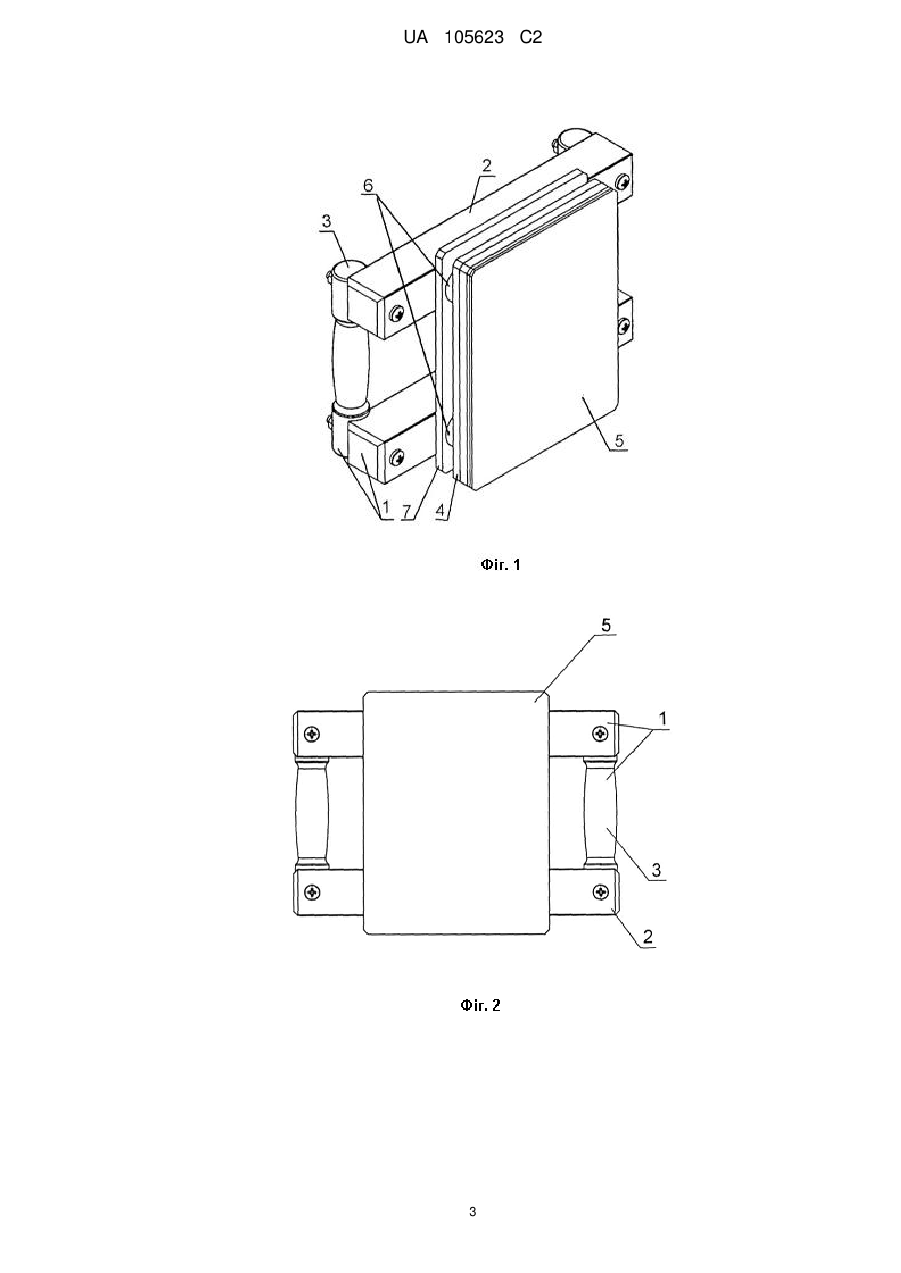

Реферат: Спортивний тренажер для розвитку здатності наносити нокаутуючі концентровані проникаючі удари різних видів та відпрацьовування техніки нанесення, швидкості і сили нокаутуючих ударів містить основу та приймач ударів з амортизуючим покриттям, де основа складається з двох поздовжніх планок, прикріплених до двох рукояток, а приймач ударів з амортизуючим покриттям прикріплений через втулки-демпфери до опорної панелі, що прикріплена до основи. UA 105623 C2 (12) UA 105623 C2 UA 105623 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується спортивного тренажера для відпрацьовування техніки нанесення нокаутуючих ударів, швидкості і сили ударів руками, ногами і головою спортсменами різних видів єдиноборств на тренувальних базах, спортивних залах, квартирах, будинках або в польових умовах. Відомий спортивний тренажер для відпрацьовування техніки нанесення ударів "Камертон Шилова", патент РФ на корисну модель RU95534 (А63В69/00, опуб. 10.07.2010), що містить основу, приймач ударів з амортизуючим покриттям, де тренажер містить стійку-обмежувач приймача ударів з амортизатором відбійником і регулятором жорсткості приймача ударів. Недоліками відомого тренажера є великий хід приймача удару, що веде до зниження швидкості нанесення ударів на ділянці від приймача удару до стійки обмежувача, що унеможливлює відпрацювання енергоємних ударів з нарощуванням швидкості удару, а лише дозволяє відпрацьовувати силу удару без відчуття швидкості. Крім того, внаслідок великого ходу ударної поверхні неможливо гарантувати перпендикулярність розташування ударної поверхні і кулака при серії швидких ударів, що робить її потенційно травмонебезпечною для ударної поверхні кулака та м'язів та сухожиль зап'ястка. Статичне кріплення обладнання виключає можливість більш точного вибору і відчуття дистанції, а значить проводити відпрацьовування ударів при змінюваних положеннях умовного супротивника, розвивати здатність наносити концентровані проникаючі удари різних видів: прямі, бічні, зверху, знизу - з будь-яких положень. До недоліків можна віднести масивність конструкції і складність транспортування при зміні місця тренування. Тому задачею винаходу було підвищення ефективності і інтенсивності тренувань завдяки вдосконаленню техніки, швидкості і сили сконцентрованого проникаючого нокаутуючого удару за допомогою простого і зручного у використанні тренажера, що забезпечував би опір удару спортсмена при малому ході, без втрати швидкості. Поставлену задачу було вирішено за рахунок розробки нового спортивного тренажера для розвитку здатності наносити нокаутуючі концентровані проникаючі удари різних видів та відпрацьовування техніки нанесення, швидкості і сили нокаутуючих ударів, що містить основу та приймач ударів з амортизуючим покриттям, де основа складається з двох поздовжніх планок, прикріплених до двох рукояток, а приймач ударів з амортизуючим покриттям прикріплений через втулки-демпфери до опорної панелі, що прикріплена до основи. Втулки-демпфери розташовані між приймачем ударів та опорною панеллю та виконані з гуми. Застосування запропонованого тренажера дозволяє спортсменові удосконалити техніку, швидкість і силу сконцентрованого проникаючого удару, в широкому діапазоні ударнотренувальних прийомів (дій) при простому і зручному використанні. Винахід далі розкривається з використанням наступних креслень: На Фіг. 1 зображений загальний вигляд спортивного тренажера; На Фіг. 2 зображений вигляд спортивного тренажера спереду; На Фіг. 3 зображений вигляд спортивного тренажера зверху; На Фіг. 4 зображений вигляд спортивного тренажера збоку. Спортивний тренажер розвитку здатності наносити нокаутуючі концентровані проникаючі удари різних видів та відпрацьовування техніки нанесення, швидкості і сили нокаутуючих ударів містить основу 1, що складається з двох поздовжніх планок 2, прикріплених до двох рукояток 3 та приймача ударів 4 з амортизуючим покриттям 5, прикріпленим через втулки-демпфери 6 до опорної панелі 7, що прикріплена до основи 1 (див. Фіг. 1-4). Поздовжні планки 2 кріпляться до рукояток 3 за допомогою чотирьох болтів 8 з гайками 9 (див. Фіг. 3). Опорна панель 7 кріпиться до основи 1 за допомогою чотирьох болтів 10 з гайками 11 (див. Фіг. 3). Приймач ударів 4 кріпиться до опорної панелі 7 через втулки-демпфери 6 за допомогою чотирьох болтів шпильок 12 з гайками 13 (див. Фіг. 4). Поздовжні планки та рукоятки основи можуть бути виготовлені з матеріалів з достатньою міцністю та низькою питомою щільністю (дерево, композитні матеріали, метал). Найбільш переважним матеріалом для виготовлення поздовжніх планок та рукояток є різні тверді породи деревини, такі як дуб, бук, ясен, граб тощо. Опорну панель та приймач ударів виготовляють з фанери, наприклад марки ФК тощо, яка поєднує в собі легкість, гнучкість і міцність. Слід відзначити, що такий матеріал стійкий до навантажень і є ударостійким. Також можливе виготовлення опорної панелі із цільної або клеєної деревини пружних і твердих порід дерева (дуб, бук, ясен, граб). Покриття приймача ударів є шаруватим і виконаним з м'яких і травмонебезпечних матеріалів, наприклад, з пористої 1 UA 105623 C2 5 10 15 20 25 30 35 гуми або полімерного матеріалу, обтягнутого принаймні одним шаром м'якої тканини або стрічки, для забезпечення безпеки спортсменів. Розміри опорної панелі та приймача ударів можуть коливатись в широкому інтервалі. Наприклад, ширина опорної панелі та приймача ударів можуть становити від 150 мм до 300 мм, а висота від 150 мм до 400 мм. При цьому товщина опорної панелі та приймача ударів можуть коливатись в діапазоні від 8 мм до 20 мм., в залежності від їх розмірів і матеріалу, з якого вони виконані. Втулки-демпфери, розташовані між опорною панеллю та приймачем ударів, виготовляють з гуми і можуть бути легко замінені втулками з гуми різної жорсткості. Зміна комплектів гумових демпферів, що мають різний ступінь пружності, дозволяє ускладнювати або спрощувати досягнення правильного нокаутуючого удару і дає можливість відчути правильно нанесений удар як новачкові, так і професіоналу. Запропонована конструкція тренажера завдяки пружним демпферам-втулкам забезпечує опір силі удару спортсмена при малому ході, тобто, без втрати швидкості. Демпфери-втулки легко замінюються на інші з меншим або більшим ступенем пружності залежно від досягнутих результатів особи, що тренується. Про досягнення правильно поставленого удару інформує клацання від змикання приймача ударів і опорної панелі при нанесенні удару. Це дуже важливий методологічний прийом самоконтролю. При отриманні стабільного результату, наприклад, 100 ударів із клацанням з 100 нанесених, необхідно ускладнити задачу шляхом заміни втулки-депмфера і/або шляхом ускладнення задачі, наприклад, нанесення ударів з незручного положення. Тренажер легко кріпиться на стіні, дереві, боксерській груші, але найголовніше, при роботі з партнером він є мобільним, тобто, партнер може утримувати (або раптово розмістити) тренажер на будь-якому рівні, під будь-яким кутом стосовно спортсмена, що наносить удар або серію ударів. Таким чином, тренажер розвиває здатність наносити концентровані проникаючі удари різних видів: прямі, бічні, зверху, знизу, а також наносити їх і з будь-яких положень: стоячи, сидячи, лежачи. Тренажер працює в такий спосіб. При ударі рукою або ногою по приймачу ударів, відбувається обтиснення гумових втулок-демпферів. Переміщення приймача ударів вважається закінченим, а удар правильно нанесеним, за умови змикання приймача ударів і опорної панелі до клацання. Після завершення удару під впливом сил пружності гумових втулок-демпферів приймач ударів повертається у вихідне положення і тренажер готовий для проведення наступного удару або серії ударів. Використання запропонованого тренажера дозволяє розвинути здатність наносити нокаутуючі концентровані проникаючі удари різних видів та відпрацювати техніку нанесення, швидкість і силу нокаутуючих ударів. ФОРМУЛА ВИНАХОДУ 40 45 1. Спортивний тренажер для розвитку здатності наносити нокаутуючі концентровані проникаючі удари різних видів та відпрацьовування техніки нанесення, швидкості і сили нокаутуючих ударів, що містить основу та приймач ударів з амортизуючим покриттям, який відрізняється тим, що основа складається з двох поздовжніх планок, прикріплених до двох рукояток, а приймач ударів з амортизуючим покриттям прикріплений через втулки-демпфери до опорної панелі, що прикріплена до основи. 2. Спортивний тренажер за пунктом 1, який відрізняється тим, що втулки-демпфери розташовані між приймачем ударів та опорною панеллю. 3. Спортивний тренажер за пунктом 2, який відрізняється тим, що втулки-демпфери виконані з гуми. 2 UA 105623 C2 3 UA 105623 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
