Пристрій захисту інвертора
Формула / Реферат
Пристрій захисту інвертора, що містить трансформатор струму, шунтовий резистор, компаратор і джерело постійної напруги, який відрізняється тим, що в схему введені додатковий резистор, дросель, конденсатор і стабілітрон, а трансформатор струму виконано з двома вторинними обмотками, початок першої вторинної обмотки заземлено, а кінець цієї обмотки підключено до джерела постійної напруги через послідовно з'єднані додатковий резистор та дросель, початок другої вторинної обмотки підключено до входу компаратора і заземлено через паралельно з'єднані шунтовий резистор і конденсатор, кінець другої вторинної обмотки підключений до катоду стабілітрона, анод якого заземлено.
Текст

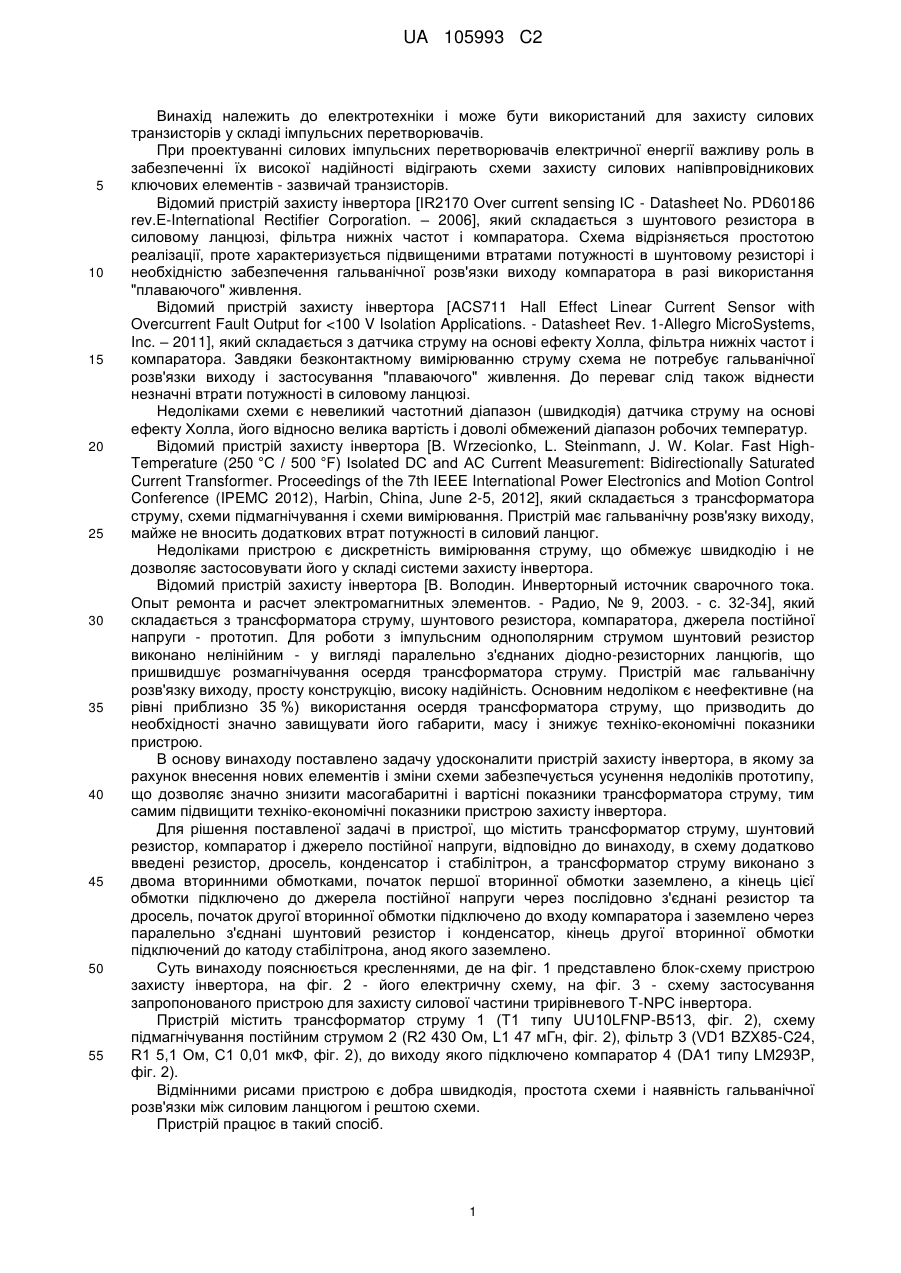

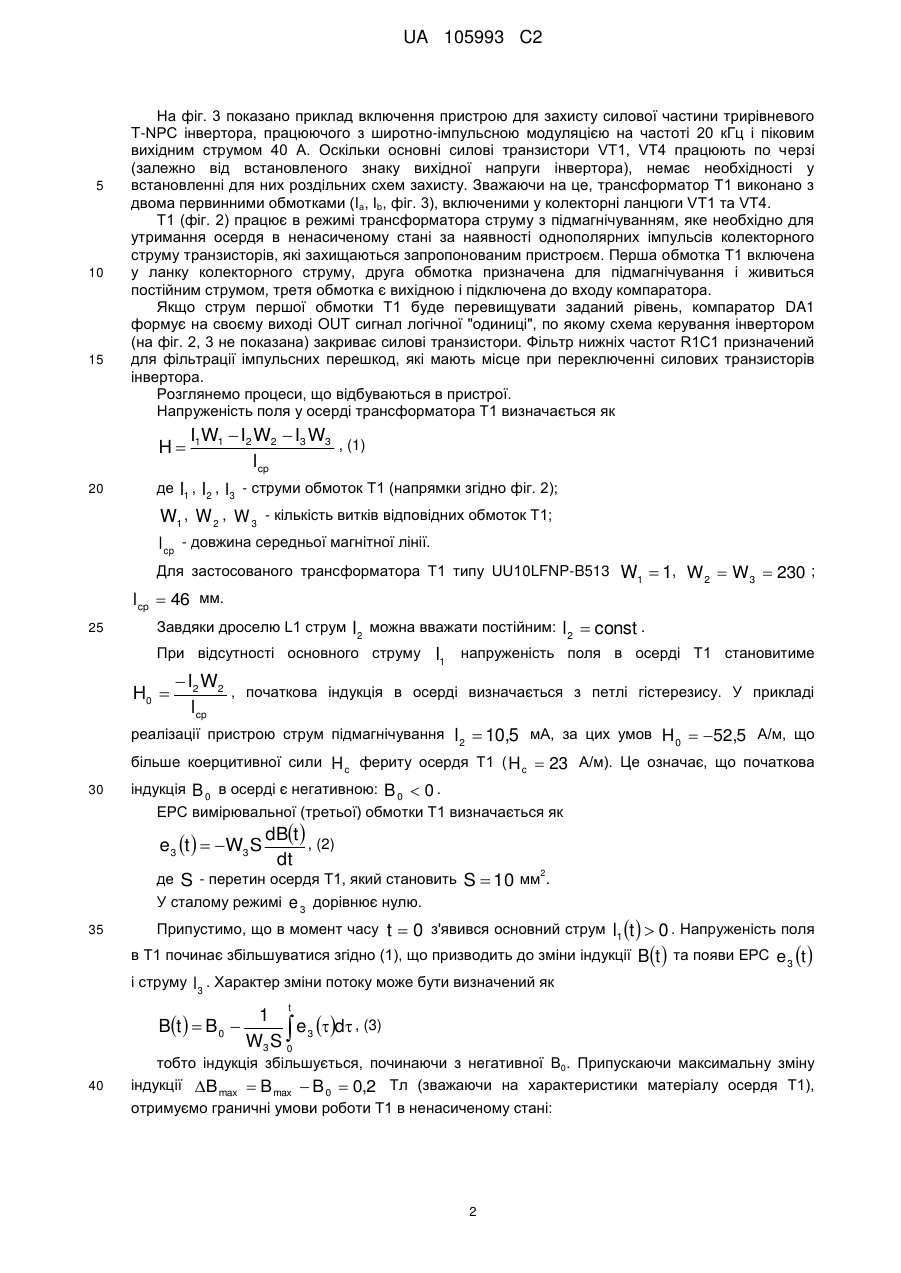

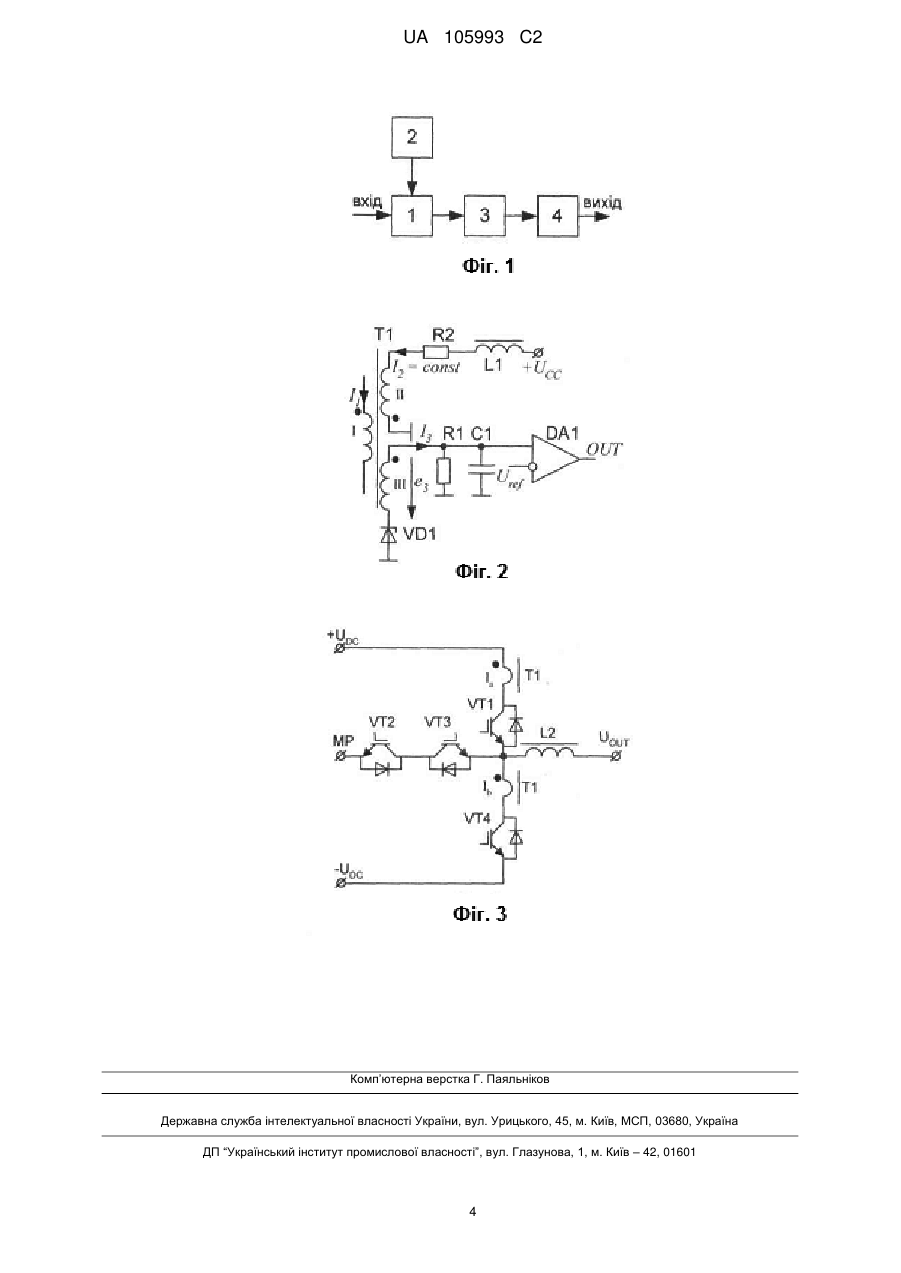

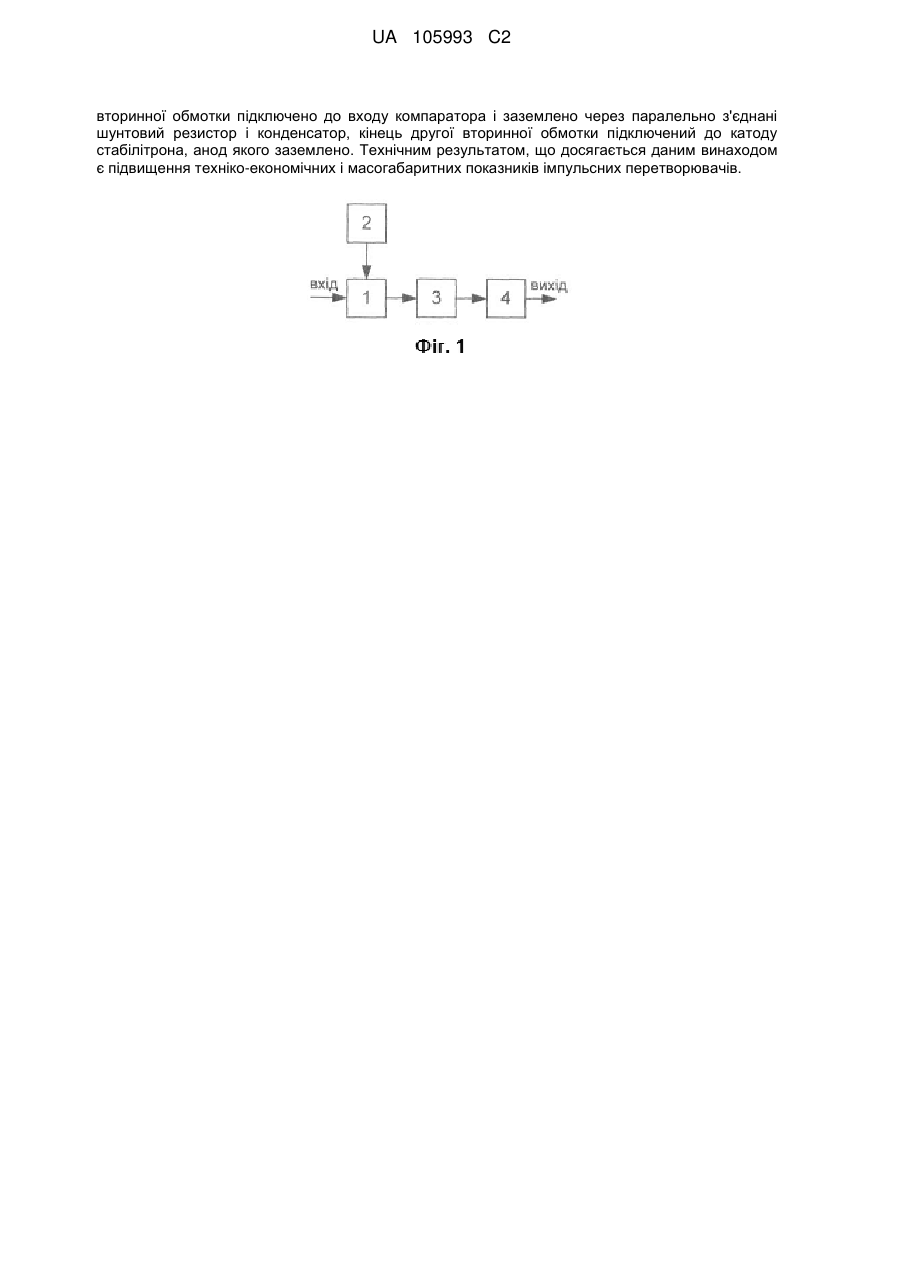

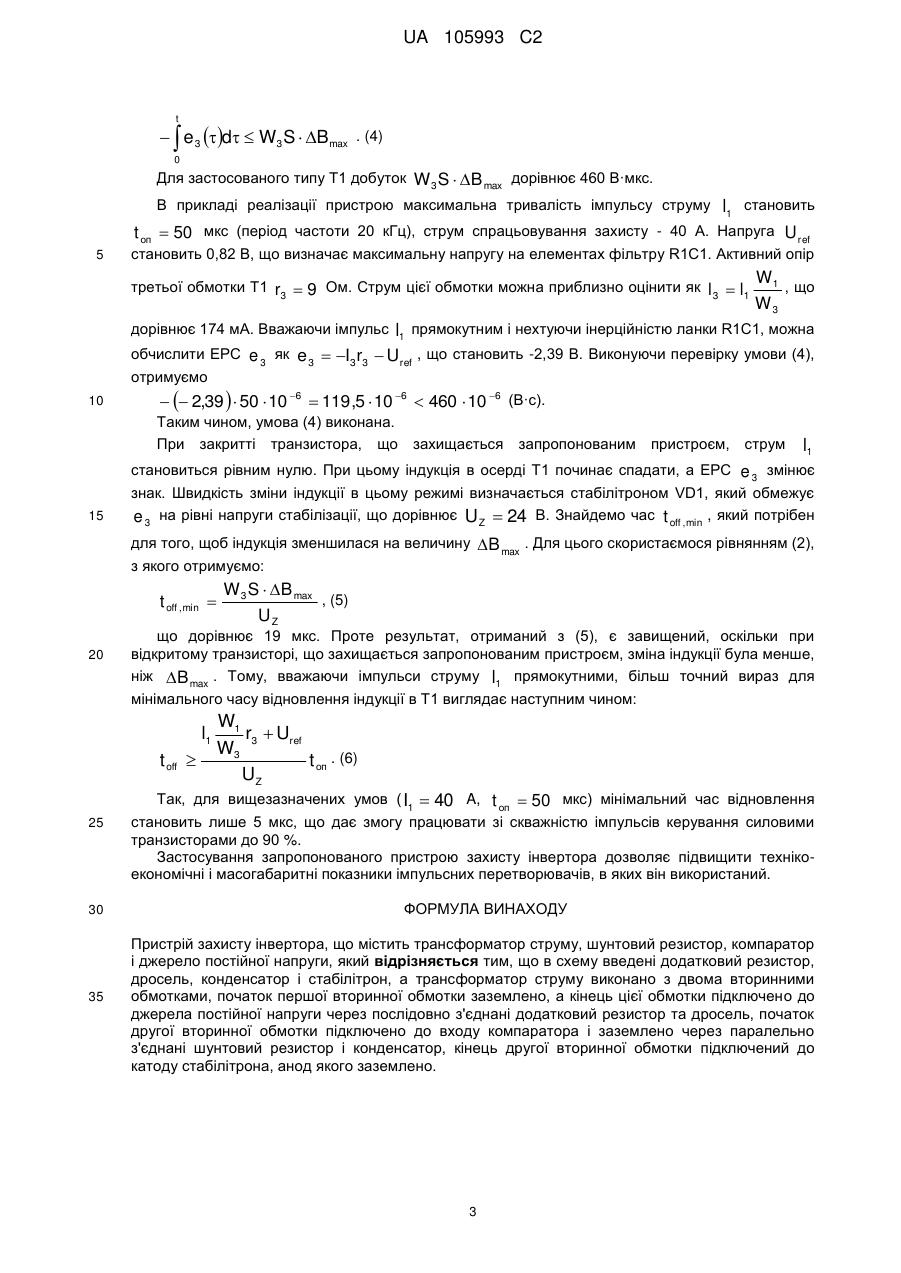

Реферат: Винахід належить до електротехніки і може бути використаний для захисту силових транзисторів у складі імпульсних перетворювачів. Пристрій містить трансформатор струму, шунтовий резистор, компаратор, джерело постійної напруги, додатковий резистор, дросель, конденсатор і стабілітрон, трансформатор струму виконано з двома вторинними обмотками, початок першої вторинної обмотки заземлено, а кінець цієї обмотки підключено до джерела постійної напруги через послідовно з'єднані додатковий резистор та дросель, початок другої UA 105993 C2 (12) UA 105993 C2 вторинної обмотки підключено до входу компаратора і заземлено через паралельно з'єднані шунтовий резистор і конденсатор, кінець другої вторинної обмотки підключений до катоду стабілітрона, анод якого заземлено. Технічним результатом, що досягається даним винаходом є підвищення техніко-економічних і масогабаритних показників імпульсних перетворювачів. UA 105993 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до електротехніки і може бути використаний для захисту силових транзисторів у складі імпульсних перетворювачів. При проектуванні силових імпульсних перетворювачів електричної енергії важливу роль в забезпеченні їх високої надійності відіграють схеми захисту силових напівпровідникових ключових елементів - зазвичай транзисторів. Відомий пристрій захисту інвертора [IR2170 Over current sensing IС - Datasheet No. PD60186 rev.E-International Rectifier Corporation. – 2006], який складається з шунтового резистора в силовому ланцюзі, фільтра нижніх частот і компаратора. Схема відрізняється простотою реалізації, проте характеризується підвищеними втратами потужності в шунтовому резисторі і необхідністю забезпечення гальванічної розв'язки виходу компаратора в разі використання "плаваючого" живлення. Відомий пристрій захисту інвертора [ACS711 Hall Effect Linear Current Sensor with Overcurrent Fault Output for
ДивитисяДодаткова інформація
МПК / Мітки
МПК: H02H 7/122, H02H 7/00
Мітки: пристрій, захисту, інвертора
